Co to jest instalacja odgromowa w domku jednorodzinnym?
System odgromowy to niezbędne zabezpieczenie każdego domu, które tworzy sieć zewnętrznych zwodów oraz przewodów odprowadzających. Jego najważniejszym zadaniem jest przejęcie energii wyładowania atmosferycznego i skierowanie jej prosto do gruntu. Dzięki takiemu rozwiązaniu budynek jest skutecznie chroniony przed pożarem oraz poważnymi zniszczeniami mechanicznymi, które mogłyby wystąpić w razie uderzenia pioruna.
W skład konstrukcji wchodzą zarówno elementy przechwytujące, czyli:
- zwody poziome,
- zwody pionowe,
- przewody łączące połać dachu z uziomem.
Kluczem do sprawnego działania całego układu jest właściwy dobór uziomu – w zależności od specyfiki gruntu stosuje się warianty:
- fundamentowe,
- otokowe,
- szpilkowe.
Każdy projekt musi być jednak poprzedzony wnikliwą analizą ryzyka, z uwzględnieniem typu pokrycia dachowego oraz samej bryły budynku. Prawdziwe bezpieczeństwo domowników zależy od synergii ochrony zewnętrznej z wewnętrzną. Tę drugą gwarantują ograniczniki przepięć, które niwelują zagrożenia dla wrażliwej elektroniki i domowej instalacji elektrycznej.
Do montażu tych systemów wykorzystuje się certyfikowane materiały, takie jak:
- miedź,
- aluminium,
- stal ocynkowana.
Niezależnie od tego, czy zdecydujemy się na rozwiązanie tradycyjne, czy aktywne, priorytetem pozostaje przestrzeganie surowych norm technicznych, które zapewniają trwałą i skuteczną drogę prądu piorunowego do ziemi.
Jak instalacja odgromowa chroni przed przepięciami?
Skuteczna ochrona odgromowa opiera się na prostym założeniu: bezpiecznym odprowadzeniu energii wyładowania prosto do ziemi. Takie podejście zapobiega groźnym przeskokom iskrowym wewnątrz ścian, które mogłyby doprowadzić do poważnych zniszczeń. Fundamentem całego systemu jest niska rezystancja uziemienia, którą uzyskuje się poprzez montaż solidnych uziomów, takich jak:
- uziomy fundamentowe,
- uziomy otokowe,
- uziomy pionowe.
Dzięki właściwej instalacji odgromowej udaje się również wyrównać potencjały między metalowymi elementami konstrukcyjnymi, np. rurociągami, instalacją grzewczą a żelbetowymi fundamentami. To z kolei znacząco redukuje ryzyko powstawania niebezpiecznych przepięć indukowanych. Aby dodatkowo zadbać o wrażliwą elektronikę i sprzęt AGD, w rozdzielnicy warto zamontować ograniczniki przepięć typu SPD. Współpracując z przewodami odprowadzającymi, urządzenia te skutecznie wygładzają skoki napięcia, zanim dotrą one do naszych domowych urządzeń. Warto pamiętać, że bezpieczeństwo budynku zwiększa także staranne ekranowanie przewodów oraz wybór certyfikowanych materiałów, takich jak wytrzymała stal ocynkowana czy miedź. Kluczem do spokoju jest regularna kontrola rezystancji i pewność, że każdy element instalacji działa jak należy. Tylko kompleksowe podejście sprawia, że energia pioruna zostaje trwale i bezpiecznie skierowana do gruntu, chroniąc cały nasz dobytek.

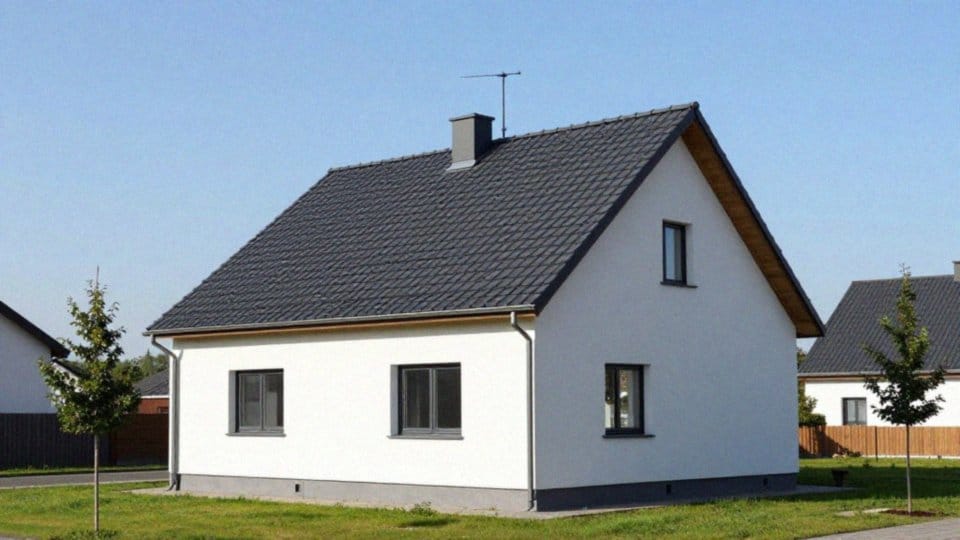

Kiedy piorunochron jest wymagany w domku jednorodzinnym?
Kwestię montażu instalacji odgromowej w budynkach jednorodzinnych precyzują przepisy prawa budowlanego oraz norma PN-EN 62305. Obowiązek jej posiadania dotyczy przede wszystkim obiektów o powierzchni zabudowy przekraczającej 500 m2 lub wysokości powyżej 15 metrów. Dodatkowe wymogi przewidziano dla domów wzniesionych z łatwopalnych surowców oraz budowli zlokalizowanych w miejscach narażonych na częste wyładowania atmosferyczne.
O tym, czy zabezpieczenie jest niezbędne, decyduje wskaźnik zagrożenia piorunowego. Przy jego wyliczaniu bierze się pod uwagę:
- gabaryty konstrukcji,
- usytuowanie,
- rodzaj pokrycia dachowego,
- specyfikę elewacji.
Zgodnie z aktualnymi regulacjami, przeprowadzenie rzetelnej analizy ryzyka jest koniecznym elementem sporządzania dokumentacji projektowej. Jeśli otrzymany wynik przewyższy akceptowalne normy, wykonanie instalacji stanie się warunkiem uzyskania pozwolenia na budowę.
W ocenie konieczności ochrony piorunowej pomocny jest specjalista ds. projektowania instalacji elektrycznych, który określi, czy mamy do czynienia z wymogiem prawnym, czy jedynie z dobrą praktyką. Choć w zdecydowanej większości standardowych domów jednorodzinnych prawo nie nakłada obowiązku montażu odgromówki, warto rozważyć to rozwiązanie. Inwestycja ta znacząco podnosi poziom bezpieczeństwa domowników i chroni mienie przed skutkami pożarów czy uszkodzeń konstrukcyjnych. Najlepiej podjąć taką decyzję jeszcze na etapie projektowania domu, co pozwoli sprawnie i tanio uwzględnić niezbędne uziomy już w trakcie prac fundamentowych.
Jakie wymagania ma norma PN-EN 62305?
Norma PN-EN 62305 to fundament współczesnej ochrony odgromowej, podzielony na cztery merytoryczne części. Kluczowe znaczenie ma druga sekcja, skupiająca się na s szczegółowej analizie ryzyka. To właśnie tam ocenia się prawdopodobieństwo wyładowań atmosferycznych oraz ewentualne straty, jakie mogłyby dotknąć chronionego mienia. Dzięki zebranym danym projektant ustala klasy ochrony, które wyznaczają niezbędny standard zabezpieczeń dla konkretnego obiektu.
Konkretny projekt instalacji stanowi mapę drogową dla wykonawców, precyzując rozmieszczenie kluczowych komponentów, takich jak:
- zwody,
- przewody odprowadzające.
Aby zagwarantować trwałość systemu, należy stosować atestowane materiały, w tym miedź, aluminium bądź wytrzymałą stal ocynkowaną. Równie istotną rolę odgrywa poprawne wykonanie uziemienia, wykorzystujące elementy naturalne lub sztuczne. Bez względu na to, czy postawimy na warianty pionowe, czy poziome, cel pozostaje ten sam – osiągnięcie optymalnej rezystancji zgodnie z założeniami inżynierskimi.
Całość układu dopełniają ograniczniki przepięć, które stanowią zaporę dla impulsów zagrażających wewnętrznej elektronice. Po zakończeniu prac montażowych niezbędny jest odbiór techniczny, będący formalnym potwierdzeniem pełnej zgodności z normą PN-EN 62305. Pamiętajmy jednak, że bezpieczeństwo to proces ciągły. Aby zachować pełną sprawność izolacji i skuteczność połączeń, konieczne są systematyczne przeglądy oraz regularne pomiary kontrolne przez cały okres eksploatacji budynku.

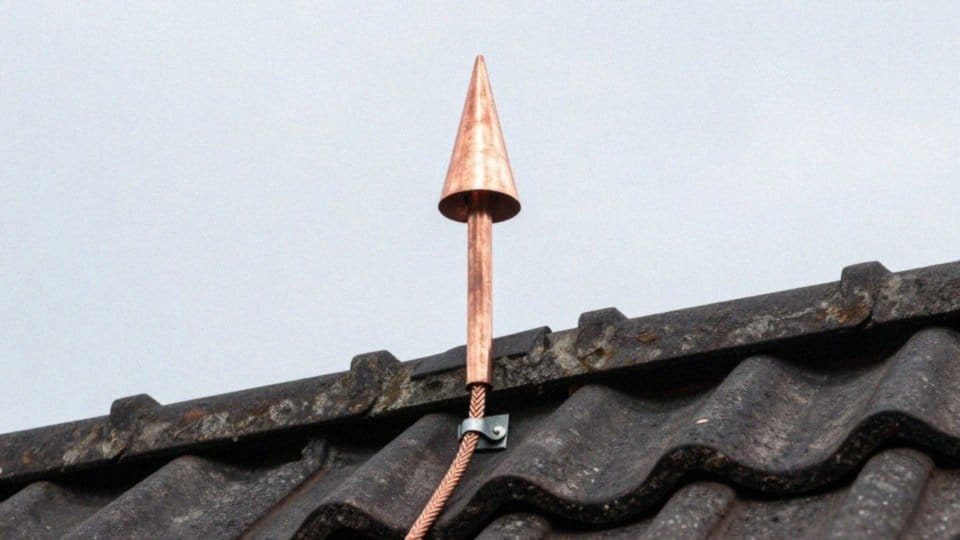

Z czego składa się instalacja odgromowa?
Ochrona odgromowa opiera się na trzech głównych grupach elementów:
- zwody – ich zadaniem jest „łapanie” wyładowań. Mogą one przybierać kształt poziomych lub pionowych prętów, a na kalenicy często montuje się specjalne iglice gąsiorowe,
- przewody odprowadzające – pełnią kluczową rolę łącznika między zwodami a uziemieniem. Zazwyczaj wykonane są ze stali ocynkowanej, miedzi bądź aluminium,
- uziomy – ich zadaniem jest bezpieczne rozproszenie energii w ziemi. Wśród technik uziemiających wyróżniamy uziomy sztuczne, takie jak zakopana wokół budynku bednarka (uziom otokowy) czy pionowe szpilki, oraz naturalne, wykorzystujące metalowe części konstrukcji bezpośrednio stykające się z gruntem.
Aby system był kompletny, niezbędne są połączenia wyrównawcze, które niwelują różnice potencjałów, co stanowi fundament ochrony przeciwpożarowej i zabezpiecza domową elektronikę. Całość dopełniają wewnętrzne ograniczniki przepięć, które stanowią ostatnią linię obrony przed nagłymi skokami napięcia. Kluczem do skuteczności całego układu jest zawsze indywidualny projekt, gwarantujący, że każdy komponent spełni swoje zadanie w chwili uderzenia pioruna.
Kiedy i jak montować instalację odgromową?
Najlepszym momentem na pomyślenie o instalacji odgromowej jest wylewanie fundamentów. Właśnie wtedy warto wykonać uziom fundamentowy, który uznaje się za rozwiązanie najskuteczniejsze, a zarazem najbardziej ekonomiczne. Idealnie, jeśli kwestia ochrony przed piorunami pojawia się już na etapie planowania domu, dzięki czemu wszystkie założenia mogą stać się integralną częścią dokumentacji projektowej.
Oczywiście montaż piorunochronu na gotowym budynku również wchodzi w grę, jednak trzeba liczyć się z pewnymi komplikacjami technicznymi. Każde zlecenie powinno być realizowane w oparciu o rygorystyczne normy PN-EN 62305. Oznacza to, że całość prac musi poprzedzić wnikliwa analiza ryzyka, pozwalająca dobrać odpowiednią klasę ochrony i precyzyjnie rozlokować poszczególne elementy.
Do instalacji zwodów poziomych oraz pionowych wykorzystuje się specjalistyczne uchwyty i iglice, przy czym należy dbać o to, by przewody odprowadzające miały jak najmniej zgięć. Trwałość systemu bezpośrednio zależy od jakości wybranych materiałów – najczęściej sięga się po stal ocynkowaną, miedź lub aluminium, zestawiając je z solidnymi łącznikami i masztami.
Jeśli warunki glebowe nie sprzyjają standardowym rozwiązaniom, konieczne staje się badanie gruntu, które pozwoli zastosować uziom otokowy lub szpilkowy. Równie istotne są połączenia wyrównawcze, które integrują system odgromowy z pozostałymi instalacjami metalowymi wewnątrz domu.
Po zakończeniu montażu przychodzi czas na odbiór techniczny oraz serię pomiarów rezystancji uziemień. Kompletna dokumentacja powykonawcza zamyka proces, stanowiąc gwarancję, że budynek jest odpowiednio zabezpieczony i gotowy do bezpiecznego użytkowania.
Jak często przeprowadzać przeglądy i pomiary uziomów?
Aby mieć pewność, że system pozostaje w pełni sprawny, należy regularnie przeprowadzać prace konserwacyjne, każdorazowo dokumentując je protokołem pomiarowym. Standardowe przeglądy powinny odbywać się nie rzadziej niż co pięć lat, jednak w miejscach narażonych na surowe warunki pogodowe zalecamy skrócenie tego okresu do dwóch lat. Co więcej, instalacja wymaga natychmiastowej weryfikacji po przejściu gwałtownych zjawisk atmosferycznych, takich jak:
- silne wichury,
- burze z wyładowaniami w bliskim sąsiedztwie budynku.
Kontrolę rezystancji uziemień przeprowadza się również w sytuacjach wyjątkowych, na przykład po:
- montażu nowej instalacji,
- rozbudowie systemu,
- naprawach uziomu,
- znaczących zmianach w strukturze gruntu.
Podczas wizyty serwisowej fachowiec skupia się na kilku kluczowych aspektach:
- mierzy rezystancję metodą ziemną,
- sprawdza ciągłość połączeń wyrównawczych,
- ocenia stopień korozji stalowych elementów, takich jak uziomy czy przewody odprowadzające,
- bada stan techniczny uchwytów i ograniczników przepięć.
O każdej przeprowadzonej kontroli oraz wynikach pomiarów należy informować w aktualizacji dokumentacji projektowej obiektu. Wszelkie ślady korozji lub uszkodzenia mechaniczne wymagają natychmiastowej naprawy oraz powtórnego sprawdzenia rezystancji. Systematyczna dbałość o infrastrukturę to nie tylko wymóg prawny, ale przede wszystkim sposób na zapewnienie bezpieczeństwa przeciwpożarowego i skutecznej ochrony budynku przed skutkami wyładowań. Profesjonalny montaż w połączeniu z regularnymi serwisami to jedyny sposób, by instalacja zachowała swoje parametry przez długie lata eksploatacji.
