Czym jest licznik dwukierunkowy?
| Funkcja | Opis | Znaczenie dla użytkownika |
|---|---|---|
| Pomiar dwukierunkowy | Mierzy prąd pobrany z sieci i prąd przekazany do sieci | Podstawa do rozliczeń z zakładem energetycznym |
| Zliczanie energii | Rejestruje ilość kWh oddanej do sieci i pobranej | Umożliwia kontrolowanie bilansu energii |
| Wskazywanie nadmiaru/deficytu | Informuje o nadmiarze energii oddanej lub deficytach | Pozwala oszacować efektywność instalacji PV |
| Odczyt danych | Umożliwia ręczny lub zdalny odczyt danych pomiarowych | Nadzorowanie działania instalacji fotowoltaicznej |
Licznik dwukierunkowy stanowi fundament każdej instalacji fotowoltaicznej typu On-Grid. Jego głównym zadaniem jest monitorowanie przepływu prądu, co pozwala na precyzyjną rejestrację energii pobieranej z sieci oraz tej, którą prosument do niej oddaje. Na rynku znajdziemy szeroki wybór tych urządzeń – od klasycznych modeli po nowoczesne warianty elektroniczne i inteligentne systemy z funkcją zdalnego odczytu.
Dobór odpowiedniego licznika zależy głównie od specyfiki instalacji oraz taryfy, dlatego dostępne są wersje:
- jednofazowe,
- trójfazowe,
- dwutaryfowe,
- modele G11,
- liczniki przedpłatowe.
Niezależnie od wybranego typu, kluczową zaletą tych przyrządów jest przetwarzanie danych w czasie rzeczywistym. Takie rozwiązanie gwarantuje pełną transparentność i dokładność podczas rozliczania nadwyżek prądu wyprodukowanego przez domową elektrownię słoneczną.
Jak licznik dwukierunkowy wpływa na rozliczenie energii?
Urządzenie rzetelnie rozróżnia energię pobraną z sieci od tej, którą jako prosument oddajemy do systemu. Te szczegółowe dane stanowią fundament dla operatora dystrybucyjnego przy tworzeniu bilansu energetycznego. Kiedy nasza autokonsumpcja jest niska, licznik wykazuje większe deficyty, co bezpośrednio przekłada się na wyższe rachunki. Z kolei każda nadwyżka wyprodukowana przez instalację trafia do rejestru jako energia wprowadzona, co jest kluczowe przy rozliczeniach w systemach opustowych czy net-billingu.
System przypisuje odczyty do konkretnej taryfy – jedno-, dwu- lub wielostrefowej. W popularnych modelach, takich jak G11 czy C11, łatwo zweryfikujemy poprawność wystawionych faktur. Co więcej, nowoczesne liczniki oferują zdalny odczyt, co oszczędza nam wizyt inkasenta i znacznie przyspiesza proces rozliczeniowy. Regularna analiza wskazań to także doskonałe narzędzie dla prosumentów – pozwala ona skutecznie optymalizować autokonsumpcję i wyciągać maksimum korzyści z domowej mikroinstalacji fotowoltaicznej.

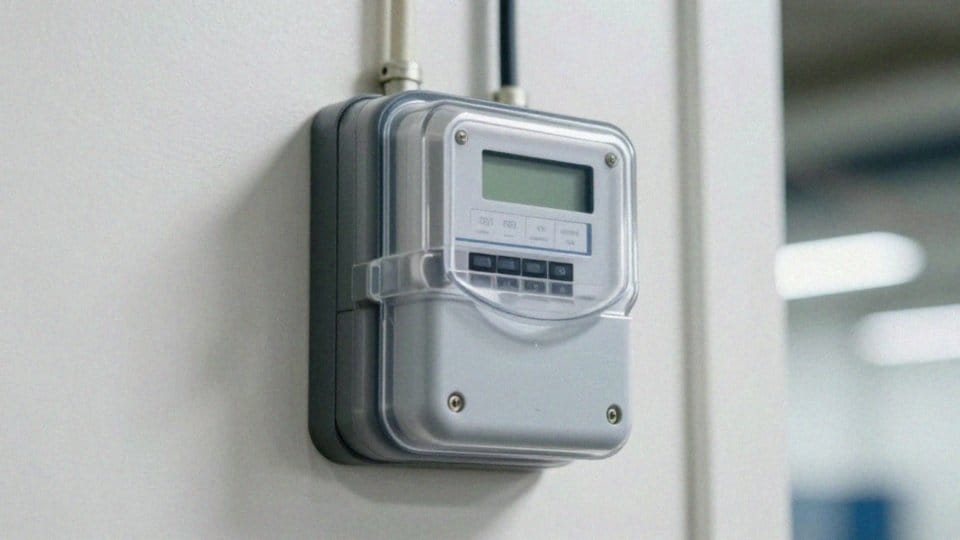

Kto musi mieć licznik dwukierunkowy?
Każdy prosument decydujący się na własną instalację fotowoltaiczną musi wyposażyć swój dom w licznik dwukierunkowy. To niezbędne urządzenie pozwala na precyzyjne monitorowanie przepływu energii czynnej oraz biernej między domową siecią a zewnętrznym operatorem. Za montaż odpowiada lokalny dystrybutor energii.
Gdy tylko zgłosisz gotowość swojej mikroinstalacji do pracy, zakład ma ustawowy termin na wizytę technika i wymianę starego urządzenia na odpowiedni model. Co istotne, proces ten jest dla właściciela instalacji całkowicie darmowy, a sam licznik pozostaje własnością sieci energetycznej.
Przepisy te obejmują wszystkich użytkowników, niezależnie od tego, czy korzystają z przyłącza jednofazowego, czy trójfazowego. Prawidłowo działający układ pomiarowy to podstawa uczciwych rozliczeń. Dzięki niemu masz pewność, że nadwyżki energii są naliczane poprawnie, co przekłada się na realną opłacalność twojej inwestycji w odnawialne źródła energii.

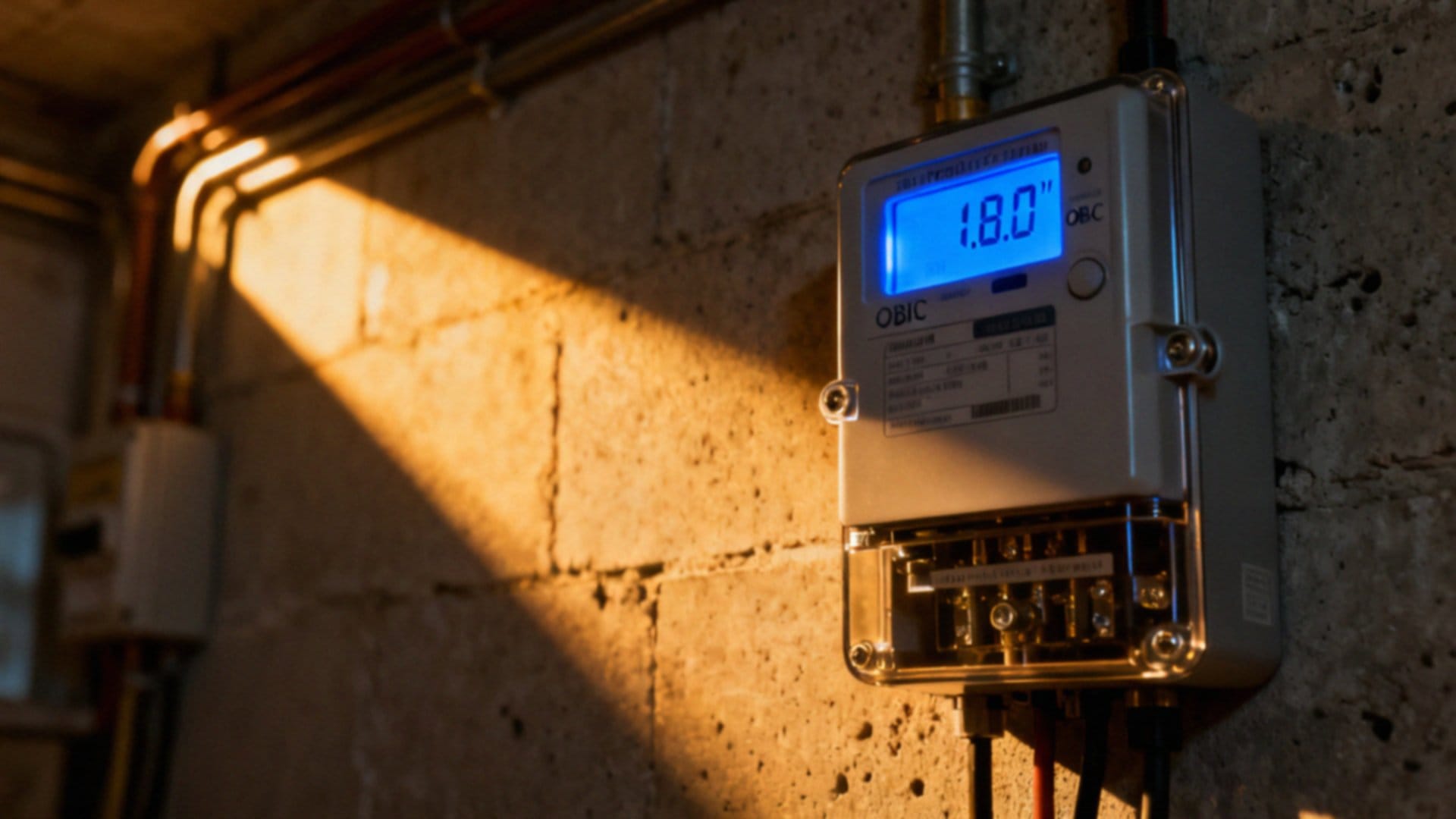

Jak ręcznie odczytać licznik dwukierunkowy?
Aby samodzielnie odczytać stan licznika dwukierunkowego, wystarczy skorzystać z przycisków funkcyjnych umieszczonych na obudowie. Intuicyjna nawigacja po menu odbywa się poprzez sekwencyjne naciskanie klawisza, co pozwala sprawnie przełączać się między dostępnymi rejestrami danych. Kluczem do poprawnej interpretacji wyników jest znajomość kodów OBIS pojawiających się na ekranie.
- wartość 1.8.0 odnosi się do energii pobranej z sieci,
- 2.8.0 oznacza prąd oddany do systemu,
- 1.8.1 i 1.8.2 wskazują na konkretne strefy taryfowe.
W odróżnieniu od klasycznych urządzeń indukcyjnych o analogowym wskazaniu, nowoczesne modele elektroniczne oferują czytelny podgląd cyfrowy. Po zanotowaniu aktualnego stanu warto zestawić go z danymi z poprzedniego rachunku lub dokumentacji, co pozwoli szybko zweryfikować bilans energetyczny. Choć inteligentne systemy oferują opcję odczytu zdalnego, samodzielne sprawdzenie wyświetlacza pozostaje najszybszym sposobem na kontrolę pracy instalacji. Jeśli zauważysz niepokojące rozbieżności lub problemy z ekranem, zgłoś się do operatora sieci, który dysponuje narzędziami do profesjonalnej weryfikacji wskazań.

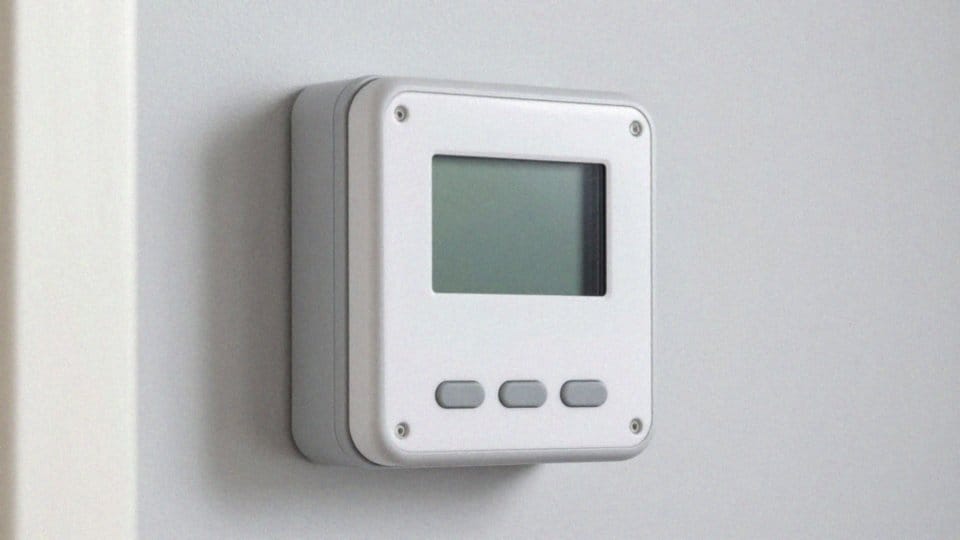

Co pokazuje wyświetlacz licznika dwukierunkowego?
| Informacja | Opis |
|---|---|
| Całkowite zużycie energii | Sumarycznie zliczona energia pobrana i wprowadzona do sieci |
| Aktualna taryfa prądu | Informacja o obowiązującej taryfie energetycznej |
| Ilość energii zużytej przez domowników | Zużycie energii w gospodarstwie domowym |
| Nadmiar energii oddanej do sieci | Ilość energii wygenerowanej ponad bieżące zużycie |
| Deficyty energii | Sytuacje, gdy instalacja fotowoltaiczna nie dostarcza wystarczającej ilości energii |
Ekran licznika dwukierunkowego to prawdziwe centrum dowodzenia każdą instalacją fotowoltaiczną. Jego najważniejszym zadaniem jest prezentowanie rejestrów energii czynnej, dzięki którym łatwo sprawdzisz, ile prądu pobrałeś z sieci, a ile nadwyżek do niej wysłałeś. Oprócz bieżących wskazań, urządzenie informuje o aktywnej taryfie, a w nowocześniejszych wersjach dostarcza także danych o mocy chwilowej czy natężeniu prądu.
Ciekawą opcją jest możliwość podglądu energii biernej, co przydaje się podczas diagnostyki sprawności domowej mikroinstalacji. Dane prezentowane są zazwyczaj za pomocą kodów OBIS, które precyzyjnie przypisują wartości do konkretnych zdarzeń, takich jak zużycie w różnych strefach czasowych.
Inteligentne systemy pomiarowe dbają o to, by każda usterka lub problem z łącznością były widoczne niemal natychmiast za sprawą odpowiednich komunikatów na wyświetlaczu. Taka szczegółowa wiedza pozwala prosumentowi trzymać rękę na pulsie, sprawnie wyłapywać ewentualne deficyty energii i szybko reagować na awarie. Systematyczne sprawdzanie tych odczytów to najprostsza droga do optymalizacji autokonsumpcji i pewności, że domowa instalacja działa z pełną wydajnością.
Jak interpretować kody OBIS na liczniku?
Zrozumienie struktury kodów OBIS jest niezbędne, jeśli chcesz poprawnie interpretować dane z inteligentnych liczników. Ten międzynarodowy standard pozwala precyzyjnie identyfikować rejestry urządzeń dzięki sekwencjom cyfr rozdzielonym kropkami, które określają rodzaj energii oraz czas jej przesyłu.
Dla prosumentów kluczowe są oznaczenia:
- 1.8.0 – energia czynna pobrana z sieci w systemie jednostrefowym,
- 2.8.0 – energia czynna oddana do sieci w systemie jednostrefowym.
Jeśli korzystasz z taryf wielostrefowych, zestawienie jest bardziej rozbudowane. Wówczas kody takie jak:
- 1.8.1 – pobór energii w strefie dziennej,
- 1.8.2 – pobór energii w strefie nocnej,
- 2.8.1 – energia wprowadzona do sieci w strefie dziennej,
- 2.8.2 – energia wprowadzona do sieci w strefie nocnej.
Warto pamiętać, że mapowanie poszczególnych rejestrów bywa zależne od modelu urządzenia, dlatego przed przystąpieniem do analizy warto zajrzeć do instrukcji producenta. Aby zyskać pełny obraz wydajności instalacji, zestaw wartości odczytanych z licznika z danymi z falownika. Jeśli zauważysz rozbieżności, upewnij się, czy w swoich wyliczeniach uwzględniasz wyłącznie energię czynną, pomijając bierną. Dobra znajomość tych oznaczeń pozwala na skuteczne nadzorowanie pracy mikroinstalacji i błyskawiczne wykrywanie potencjalnych awarii. Regularna analiza rejestrów pomiarowych to z kolei najlepszy sposób na monitorowanie efektywności systemu fotowoltaicznego w czasie rzeczywistym.
Jak odczytać nadwyżki i deficyty energii?
Obliczenie bilansu energetycznego sprowadza się do zestawienia początkowego i końcowego stanu liczników w wybranym okresie. Chcąc precyzyjnie ustalić wykorzystany wolumen prądu, wystarczy odjąć wskazanie z początku miesiąca od aktualnej wartości wyświetlanej na urządzeniu. W analizie nadwyżek oraz niedoborów energii pomogą ci trzy proste kroki:
- spisz wartość z kodu OBIS 2.8.0 lub 2.8.x – to wskaźnik energii wprowadzonej do sieci, pozwalający określić skalę nadprodukcji,
- sprawdź kod 1.8.0 lub 1.8.x, który informuje o energii pobranej, pokazując tym samym twój bieżący deficyt,
- jeśli korzystasz z taryf wielostrefowych, pamiętaj o pomnożeniu tych wyników przez odpowiednie stawki, co pozwoli na dokładne oszacowanie bilansu finansowego.
Skuteczne zarządzanie autokonsumpcją wymaga zestawienia danych z licznika z odczytami z falownika. Pamiętaj jednak, że niewielkie rozbieżności między tymi urządzeniami są naturalne i wynikają z różnic w pomiarze po stronie AC oraz DC. Jeśli jednak zauważysz trwały brak synchronizacji lub nagłe skoki w rejestrach, może to sygnalizować awarię. W takiej sytuacji niezwłocznie zgłoś problem operatorowi sieci, aby zweryfikował techniczny stan urządzenia. Regularny podgląd tych statystyk nie tylko poprawia kontrolę nad instalacją, ale ułatwia też lepsze dopasowanie zużycia prądu do godzin największej produkcji słonecznej.
