Spis treści
Jak przygotować się do podłączenia gniazdka elektrycznego?
Przygotowanie do montażu gniazdka elektrycznego wymaga kilku istotnych kroków. Na samym początku:
- zgromadź niezbędne narzędzia, takie jak śrubokręty różnego typu,
- uniwersalne kombinerki,
- precyzyjny próbnik napięcia.
Pamiętaj, że izolacja od prądu jest priorytetem. Następnie, poświęć chwilę na analizę schematu instalacji elektrycznej w Twoim domu lub mieszkaniu. Takie postępowanie pozwoli uniknąć potencjalnych pomyłek. Potem zlokalizuj odpowiedni bezpiecznik w skrzynce rozdzielczej i bezwzględnie wyłącz dopływ prądu. To absolutnie kluczowa czynność! Dla pewności, użyj próbnika napięcia, aby upewnić się, że w obwodzie nie ma napięcia. Bezpieczeństwo jest najważniejsze. Dodatkowo, sprawdź, jaki typ gniazdka zamierzasz podłączyć – pojedyncze, podwójne, z uziemieniem (wyposażone w bolec), czy może bez uziemienia. Upewnij się również, że w miejscu planowanego montażu znajdują się odpowiednio wyprowadzone przewody elektryczne. Kiedy wszystko jest przygotowane, samodzielny montaż staje się stosunkowo prosty. Mimo to, nie zapominaj o zachowaniu ostrożności i dbałości o szczegóły!
Jakie narzędzia są potrzebne do podłączenia gniazdka elektrycznego?
Aby prawidłowo zamontować gniazdko elektryczne, niezbędne są odpowiednie narzędzia, które zagwarantują bezpieczeństwo i precyzję pracy. Jakie więc akcesoria warto zgromadzić przed przystąpieniem do działania?
- Śrubokręty – zarówno płaskie, jak i krzyżakowe w różnych rozmiarach. Będą one pasować do śrub znajdujących się w gniazdku oraz puszce,
- Wkrętarka – alternatywa dla śrubokrętów, szczególnie przy montażu większej liczby gniazdek, która znacznie przyspiesza pracę. Należy jednak używać jej z rozwagą, aby nie uszkodzić śrub,
- Miernik napięcia (multimetr) – umożliwia dokładny pomiar napięcia oraz sprawdzenie ciągłości obwodu,
- Kombinerki – przydadzą się do formowania przewodów oraz zaciskania końcówek kablowych,
- Nóż do izolacji lub stripper – do usuwania izolacji z kabli. Stripper samoczynnie dopasowuje się do grubości przewodu,
- Otwornica – przyda się, gdy konieczne jest powiększenie otworu w ścianie, na przykład podczas przenoszenia gniazdka,
- Puszka elektryczna – w przypadku konieczności wymiany uszkodzonej puszki, dobierz nową, o odpowiednim rozmiarze,
- Gniazdko elektryczne – upewnij się, że pasuje ono do Twojej instalacji. Zdecyduj, czy potrzebujesz gniazdka z uziemieniem, czy bez,
- Poziomica – ułatwi idealne ustawienie gniazdka w pionie i poziomie,
- Ołówek – do oznaczania miejsc wiercenia oraz wykonywania pomiarów,
- Taśma izolacyjna lub złączki WAGO – do zabezpieczenia połączeń elektrycznych. Złączki WAGO stanowią bezpieczną alternatywę dla tradycyjnego skręcania przewodów,
- Zapasowe śrubki i podkładki – na wszelki wypadek warto mieć pod ręką.
Jakie są zasady bezpieczeństwa przy podłączaniu gniazdka elektrycznego?
Bezpieczne podłączanie gniazdka elektrycznego to priorytet – chodzi przecież o Twoje zdrowie i uniknięcie niebezpiecznych porażeń. Pamiętaj o kilku zasadach, które pomogą Ci uniknąć nieszczęścia:
- odłącz zasilanie! Wyłącz odpowiedni bezpiecznik w skrzynce, upewniając się, że obwód jest całkowicie odcięty od energii,
- możesz to zweryfikować za pomocą miernika napięcia, sprawdzając każdy przewód, by mieć pewność, że nie płynie w nim prąd,
- wybieraj narzędzia z izolowanymi rękojeściami, które znacząco zmniejszają ryzyko porażenia,
- pracuj zawsze w suchym otoczeniu, unikając wilgoci, gdyż woda świetnie przewodzi prąd,
- nigdy nie dotykaj odsłoniętych przewodów – chwytaj wyłącznie za izolację i unikaj kontaktu z metalowymi elementami,
- sprawdź stan samych przewodów, a jeśli izolacja jest uszkodzona, wymień je na nowe,
- zadbaj o zabezpieczenie miejsca pracy, odpowiednio oznaczając obszar, w którym działasz, i ostrzegając innych, by nikt przypadkowo nie włączył zasilania,
- jeśli nie masz wprawy w tego typu pracach lub w razie wątpliwości, najlepszym rozwiązaniem będzie wezwanie doświadczonego elektryka, samodzielne podejmowanie się tego zadania może być bardzo ryzykowne,
- upewnij się, że Twoja instalacja jest zgodna z obowiązującymi normami – to podstawa bezpieczeństwa,
- pamiętaj o dokładności i posiadaniu odpowiednich narzędzi, bezpieczeństwo jest zawsze najważniejsze.

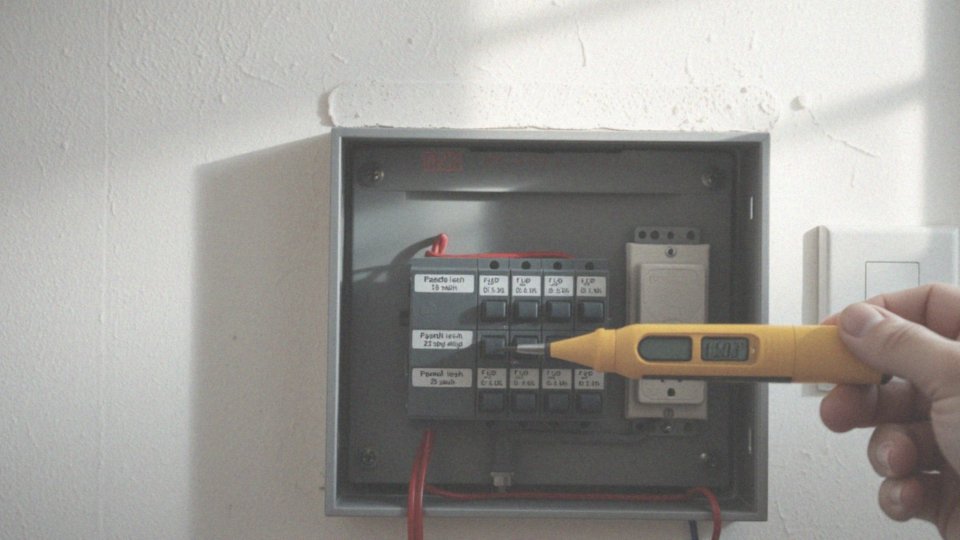

Jak wyłączyć zasilanie przed rozpoczęciem prac?
Najpierw zlokalizuj skrzynkę rozdzielczą. Następnie zidentyfikuj bezpiecznik odpowiadający za obwód, który zamierzasz naprawiać; zazwyczaj jest on oznaczony opisem, takim jak „gniazda”, albo numerem.
Wyłącz go! To absolutna konieczność. Potem, dla stuprocentowej pewności, użyj próbnika napięcia lub multimetru, aby potwierdzić brak napięcia w obwodzie. Dotknij próbnikiem do każdego styku w danym gniazdku, kontrolując dokładnie każdy punkt. Jeśli przyrząd nie wskazuje obecności prądu, możesz kontynuować działanie, ale dla maksymalnego bezpieczeństwa, powtórz test jeszcze raz. Traktuj to jako dodatkowe zabezpieczenie przed porażeniem.
Jakie kroki krok po kroku należy wykonać, aby podłączyć gniazdko elektryczne?
Montaż gniazdka elektrycznego wymaga przestrzegania kilku zasad, aby zapewnić bezpieczeństwo i prawidłowe działanie. Przede wszystkim, kluczowe jest odpowiednie przygotowanie. Zanim przystąpisz do pracy, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia i materiały. Absolutnym priorytetem jest wyłączenie zasilania! Odłącz odpowiedni bezpiecznik i dla pewności sprawdź próbnikiem, czy w obwodzie na pewno nie płynie prąd. Bezpieczeństwo jest najważniejsze. Następnie możesz przejść do demontażu starego gniazdka. Odkręć śruby mocujące obudowę i zdejmij ją ostrożnie. Potem odłącz przewody. Kolejny krok to dokładna inspekcja przewodów. Sprawdź, czy nie są uszkodzone, a w razie potrzeby wymień cały przewód. Oczyść ok. 1 cm końcówki z izolacji, używając specjalnego noża lub strippera. Teraz zidentyfikuj przewody: fazowy (zazwyczaj brązowy lub czarny), neutralny (niebieski) oraz uziemiający (żółto-zielony). Jeśli masz jakiekolwiek wątpliwości co do identyfikacji, szczególnie fazy, zachowaj szczególną ostrożność i użyj próbnika napięcia. Koniecznie wyłącz zasilanie przed dotknięciem przewodów! Podłącz przewody do nowego gniazdka, pamiętając o właściwym oznaczeniu: fazowy do zacisku „L”, neutralny do „N”, a uziemiający do bolca uziemiającego. Upewnij się, że połączenia są solidne, ale nie dokręcaj śrub zbyt mocno, aby nie uszkodzić gniazdka. Umieść gniazdko w puszce w ścianie, dbając o to, aby przewody nie były poskręcane ani zgniecione. Przykręć gniazdko do puszki, sprawdzając poziomicą, czy jest zamontowane prosto. Stabilne i równe osadzenie to podstawa prawidłowego działania. Nałóż obudowę i przymocuj ją śrubami, upewniając się, że dobrze przylega do ściany. Po zakończeniu montażu włącz bezpiecznik, który wcześniej wyłączyłeś. Na koniec, sprawdź, czy gniazdko działa poprawnie, używając próbnika lub podłączając jakieś urządzenie.
Podczas instalacji kluczowe jest właściwe podłączenie poszczególnych przewodów, zgodnie z ich funkcją i oznaczeniem kolorystycznym. Znajomość kolorów przewodów jest bardzo ważna, ponieważ ułatwia identyfikację.
- przewód fazowy, doprowadzający prąd, jest zwykle brązowy lub czarny,
- przewód neutralny, zamykający obwód, jest zawsze niebieski,
- natomiast przewód uziemiający, zapewniający ochronę przed porażeniem, jest zawsze żółto-zielony.
Uziemienie to fundament bezpieczeństwa, a w Polsce obowiązują ścisłe normy w tym zakresie, określone m.in. w normie PN-HD 60364. Każde gniazdko powinno być podłączone do sprawnego obwodu uziemiającego o niskiej rezystancji. Regularne pomiary uziemienia są obowiązkowe, ponieważ nieprawidłowe uziemienie stwarza poważne zagrożenie. Gniazdka pojedyncze i podwójne różnią się liczbą miejsc na wtyczki. Gniazdka podwójne są praktyczne, ale ich montaż wymaga podłączenia przewodów do dwóch zestawów zacisków. Należy przy tym pamiętać, aby nie przeciążyć obwodu. Po zamontowaniu gniazdka zawsze należy sprawdzić jego działanie. Można to zrobić na kilka sposobów:
- za pomocą próbnika napięcia,
- podłączając jakieś urządzenie elektryczne,
- testując uziemienie.
Obserwuj uważnie, czy nie występują iskrzenia, dym lub nietypowe dźwięki. W razie jakichkolwiek niepokojących objawów natychmiast wyłącz zasilanie!
Co zrobić, gdy gniazdko nie działa? W takiej sytuacji w pierwszej kolejności sprawdź bezpiecznik i wymień go, jeśli jest przepalony. Następnie, po wyłączeniu zasilania, upewnij się, że przewody w gniazdku są prawidłowo podłączone. Sprawdź napięcie za pomocą próbnika lub multimetru i obejrzyj przewody pod kątem ewentualnych uszkodzeń. Jeśli nie jesteś pewien przyczyny problemu lub nie czujesz się na siłach, aby samodzielnie dokonać naprawy, skonsultuj się z wykwalifikowanym elektrykiem. Samodzielne naprawy instalacji elektrycznej mogą być bardzo niebezpieczne.
Jakie połączenia należy wykonać podczas montażu gniazdka elektrycznego?
Podczas montażu gniazdka elektrycznego kluczowe znaczenie ma właściwe podpięcie przewodów – to sprawa Twojego bezpieczeństwa! Prawidłowe ulokowanie przewodu fazowego (L), neutralnego (N) oraz uziemiającego (PE) gwarantuje, że instalacja będzie działać nie tylko efektywnie, ale przede wszystkim bezpiecznie. Koniecznie upewnij się, że każdy z nich znajduje się na właściwym miejscu, a solidne przymocowanie to podstawa, która zapobiega potencjalnym problemom w przyszłości.
Jakie są kolory przewodów fazowego, neutralnego i uziemiającego?
Kolorystyka przewodów w instalacjach elektrycznych ma kluczowe znaczenie, a jej zasady regulowane są przez szczegółowe przepisy. Dzięki temu identyfikacja funkcji każdego kabla jest prostsza i zwiększa bezpieczeństwo. Poszczególne przewody: fazowe, neutralne i uziemiające, pełnią różne role w obwodzie. Ich prawidłowe rozpoznanie to podstawa bezpiecznego podłączania lub naprawy instalacji elektrycznej, pozwalająca uniknąć potencjalnie niebezpiecznych sytuacji. Przykładowo, kabel fazowy odpowiada za dostarczanie prądu, neutralny domyka obwód, a uziemiający zapewnia ochronę przed porażeniem elektrycznym. Właściwe rozróżnianie ich kolorów jest fundamentem bezpiecznej pracy z elektrycznością, chroniąc zarówno przed uszkodzeniem sprzętu, jak i zdrowia.
Jakie są rodzaje przewodów w gniazdach elektrycznych?
W standardowym gniazdku elektrycznym spotkamy trzy typy przewodów, a każdy z nich pełni określoną funkcję w obwodzie elektrycznym. Mówimy o:
- przewodzie fazowym (L), który dostarcza energię elektryczną do gniazdka, zasilając podłączone urządzenia,
- przewodzie neutralnym (N), którego zadaniem jest zamykanie obwodu, umożliwiając powrót prądu do źródła,
- przewodzie ochronnym (PE), znanym również jako uziemiający.
Przewód uziemiający to nasze zabezpieczenie przed porażeniem elektrycznym. W sytuacji awarii, na przykład w przypadku przebicia, przejmuje on niebezpieczny prąd, chroniąc użytkownika. W instalacjach zgodnych z obowiązującymi normami, przewód fazowy najczęściej oznaczony jest kolorem brązowym lub czarnym, neutralny – niebieskim, a uziemiający charakteryzuje się paskami w kolorze żółto-zielonym. Te barwy ułatwiają identyfikację poszczególnych przewodów. Podczas podłączania przewodów do gniazdka kluczowa jest precyzja i ostrożność. Każdy z nich musi być podłączony do odpowiedniego zacisku: „L” dla przewodu fazowego, „N” dla neutralnego, a symbol uziemienia dla przewodu uziemiającego. Prawidłowe podłączenie to fundament bezpieczeństwa i gwarancja sprawnego działania instalacji oraz ochrona urządzeń elektrycznych przed uszkodzeniem w wyniku błędnego podłączenia.
Jakie są normy dotyczące uziemienia gniazdka elektrycznego?
W Polsce kwestie dotyczące uziemienia instalacji elektrycznych są ściśle regulowane przez prawo, a jednym z najważniejszych dokumentów w tym zakresie jest norma PN-HD 60364. Celem uziemienia jest ochrona przed potencjalnie śmiertelnym porażeniem prądem. Działa ono w ten sposób, że w sytuacji awarii, niebezpieczny prąd zostaje natychmiast odprowadzony do ziemi, minimalizując ryzyko dla użytkowników. Charakterystycznym elementem gniazdek z uziemieniem jest bolec, do którego podłącza się przewód ochronny (PE), łatwo rozpoznawalny po żółto-zielonej izolacji.
Aby mieć pewność, że system działa prawidłowo i efektywnie chroni przed zagrożeniami, konieczne jest regularne przeprowadzanie pomiarów rezystancji uziemienia. Precyzyjne i dokładne pomiary są absolutnie obowiązkowe, ponieważ stanowią podstawę do oceny sprawności systemu. Niestety, wadliwe lub w ogóle niesprawne uziemienie stwarza poważne zagrożenie. W sytuacji, gdy urządzenie elektryczne ulegnie uszkodzeniu, istnieje realne ryzyko porażenia prądem. Właśnie dlatego tak istotne jest dbanie o to, by uziemienie działało bez zarzutu i zapewniało bezpieczeństwo wszystkim użytkownikom instalacji.
Jakie są różnice między gniazdkiem pojedynczym a podwójnym?
Gniazdko pojedyncze to podstawowy model, oferujący tylko jedno miejsce na wtyczkę, co ogranicza do podłączenia jednego urządzenia. Natomiast gniazdko podwójne to sprytne rozwiązanie, bo łączy dwa gniazdka w jednej obudowie – zdecydowanie zwiększa to komfort użytkowania. Choć montaż gniazdka podwójnego jest zbliżony do pojedynczego, pamiętaj, że wymaga on podpięcia przewodów do dwóch oddzielnych zestawów zacisków. Przed podłączeniem kilku urządzeń do takiego gniazdka, upewnij się, że nie przeciążysz obwodu elektrycznego.
Jak sprawdzić poprawność działania gniazdka po montażu?
Sprawdzenie poprawności działania nowo zamontowanego gniazdka elektrycznego to kluczowa kwestia, którą można zrealizować na kilka sposobów. Najprostszym z nich jest podłączenie działającego urządzenia, na przykład lampki nocnej – jej zaświecenie potwierdzi prawidłowe funkcjonowanie gniazdka. Alternatywnie, możemy wykorzystać ładowarkę do telefonu i sprawdzić, czy proces ładowania przebiega bez zakłóceń. Jednakże, aby uzyskać bardziej precyzyjny wynik, warto sięgnąć po miernik napięcia. To narzędzie pozwoli nam zweryfikować, czy w gniazdku obecne jest właściwe napięcie, oscylujące w granicach 230V. Korzystając z miernika, należy zachować szczególną ostrożność i upewnić się, że jest on ustawiony na odpowiedni zakres pomiarowy. Prawidłowy odczyt napięcia będzie świadczył o poprawnym podłączeniu gniazdka. Przeprowadzając testy, pamiętajmy o bezpieczeństwie i unikajmy dotykania odsłoniętych przewodów, aby zapobiec porażeniu.
Co zrobić, jeśli gniazdko nie działa prawidłowo?
Jeśli po podłączeniu gniazdka elektrycznego okazuje się, że nie działa, priorytetem jest Twoje bezpieczeństwo! Na samym początku odłącz dopływ prądu – to absolutna podstawa i nie wolno tego lekceważyć. Następnie, wykonaj następujące kroki:
- przyjrzyj się uważnie wszystkim przewodom – upewnij się, że każdy z nich jest solidnie przymocowany we właściwym zacisku i że żaden się nie poluzował, bo to częsta przyczyna problemów,
- zlokalizuj bezpiecznik, który odpowiada za obwód zasilający to konkretne gniazdko i sprawdź, czy nie uległ przepaleniu – w takim przypadku wymień go koniecznie na nowy, ale zwróć uwagę, by jego parametry były identyczne jak poprzedniego,
- upewnij się, że gniazdko jest stabilnie osadzone w puszce – jeśli wyczuwasz luzy, to one również mogą być źródłem kłopotów.
Natomiast, gdy pomimo tych zabiegów gniazdko wciąż nie funkcjonuje, nie podejmuj dalszego ryzyka! Wezwij wykwalifikowanego elektryka. Próby naprawy instalacji elektrycznej bez specjalistycznej wiedzy mogą skończyć się poważnymi konsekwencjami. Pamiętaj, że samodzielne działanie w tej dziedzinie, bez odpowiednich umiejętności, bywa naprawdę niebezpieczne.
