Jak podłączyć taśmy LED krok po kroku?
Przed rozpoczęciem instalacji oświetlenia LED, zacznij od sprawdzenia napięcia zasilania – zazwyczaj jest to 12V lub 24V. Równie istotne będzie obliczenie całkowitego poboru mocy, biorąc pod uwagę parametry taśmy w przeliczeniu na metr. Dla własnego bezpieczeństwa absolutnie wyłącz dopływ prądu 230V w sieci.
Kluczem do trwałości instalacji jest staranne przygotowanie podłoża. Upewnij się, że powierzchnia montażowa jest czysta i pozbawiona tłuszczu, co pozwoli klejowi solidnie związać. Pamiętaj, że taśmę należy ciąć jedynie w specjalnie oznaczonych sekcjach, które trafiają się zazwyczaj co trzy lub sześć diod. Skracając pasek, oczyść punkty lutownicze z silikonowej warstwy ochronnej.
Do łączenia poszczególnych elementów możesz wykorzystać:
- praktyczne złączki,
- konektory,
- lub po prostu przylutować przewody bezpośrednio do płytki.
Jeśli montujesz taśmę RGBW, zachowaj szczególną czujność przy przyporządkowaniu pięciu przewodów oraz zachowaniu właściwej polaryzacji biegunów plusa i minusa. Dobierz odpowiednie kable, aby uniknąć niechcianych spadków napięcia. Jeśli chcesz, by oświetlenie służyło Ci przez lata, zamontuj je w profilach aluminiowych, które doskonale odprowadzają ciepło.
W przypadku urządzeń o wyższej klasie szczelności (IP65 lub IP68), zadbaj o dodatkowe zabezpieczenie połączeń termokurczliwymi rurkami. Na samym końcu przeprowadź test końcowy. Sprawdź, czy każdy odcinek świeci jednakowo mocno, czy sterownik działa bez zarzutu i czy nigdzie nie pomyliłeś polaryzacji. W długich instalacjach, gdzie światło na końcu staje się wyraźnie słabsze, warto doprowadzić zasilanie w kilku punktach równolegle.

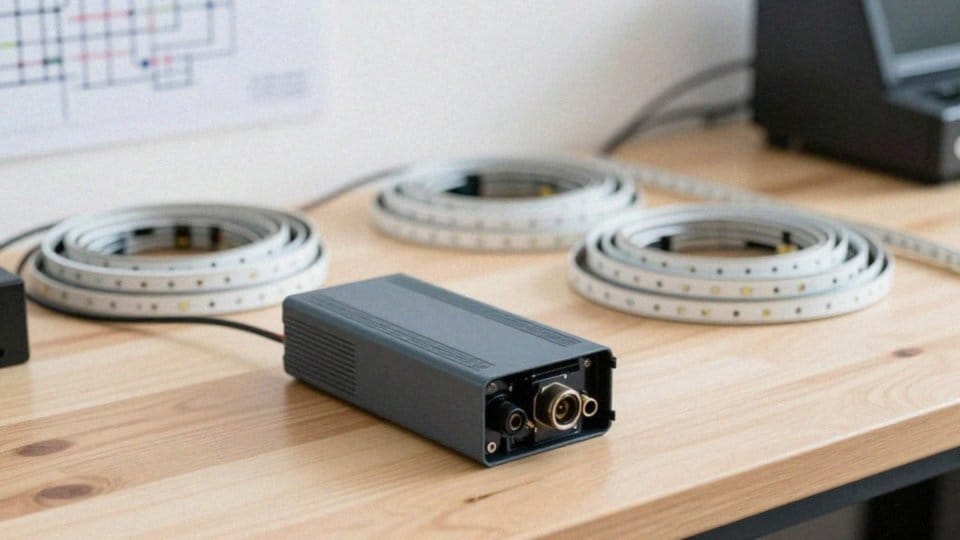

Jaki zasilacz do taśm LED wybrać?
Wybór właściwego zasilacza to fundament udanej instalacji LED. W pierwszej kolejności zwróć uwagę na napięcie – musi ono być idealnie dopasowane do wymagań taśmy, czyli 12V lub 24V. Bezpieczna zasada mówi, że moc urządzenia powinna przewyższać sumaryczny pobór energii wszystkich odcinków o około 10–20%. Aby precyzyjnie określić zapotrzebowanie, pomnóż waty przypadające na metr bieżący przez planowaną długość oświetlenia.
Najlepszym rozwiązaniem są modele stałonapięciowe, wyposażone w stabilizator i filtry przeciwzakłóceniowe, które skutecznie eliminują irytujące migotanie światła. Jeśli planujesz rozbudować system o sterowniki RGB lub ściemniacze PWM, upewnij się, że wybrany sprzęt w pełni współpracuje z taką automatyką.
Przy montażu w łazience czy kuchni koniecznie sprawdź klasę szczelności IP, aby wilgoć nie uszkodziła elektroniki. W rozległych instalacjach warto zainstalować kilka zasilaczy w różnych sekcjach; takie podejście minimalizuje spadki napięcia i straty mocy.
Pamiętaj też o kwestiach bezpieczeństwa – stawiaj wyłącznie na certyfikowane produkty, które posiadają zabezpieczenia przed zwarciem i przegrzaniem. Na koniec dobierz odpowiedni przekrój przewodów, aby uniknąć zbędnego nagrzewania się kabli wewnątrz systemu.
Jak obliczyć spadek napięcia i dobrać przewody?
Nierównomierne świecenie taśmy LED to częsty objaw spadku napięcia, który sprawia, że diody umieszczone najdalej od zasilacza świecą zauważalnie słabiej. Kluczowym winowajcą jest zawsze rezystancja przewodów. Zależność tę określa wzór ΔV = I × R, z którego jasno wynika, że im dłuższy dystans i cieńszy kabel, tym większe straty energii musimy uwzględnić w projekcie.
Aby uniknąć problemów, należy dopasować przekrój kabla do mocy taśmy. W praktyce najbezpieczniejszym wyborem dla dłuższych instalacji są przewody o przekroju:
- 0,75 mm²,
- 1,0 mm².
Zamiast tworzyć jeden długi obwód szeregowy, w którym straty stają się najbardziej dotkliwe, znacznie lepiej sprawdza się metoda równoległa. Doprowadzenie zasilania do kilku punktów taśmy jednocześnie zapewnia stabilną pracę systemu na całej jego długości.
Podczas montażu instalacji wielokolorowych RGB lub RGBW koniecznie zwróć uwagę na odpowiednią liczbę żył w przewodzie. Stawiaj na wysokiej jakości złączki czy kostki zaciskowe, a każde połączenie starannie zabezpiecz izolacją, by wyeliminować ryzyko zwarć.
Po ukończeniu prac warto sięgnąć po multimetr i sprawdzić spadek napięcia między początkiem a końcem paska. Jeśli wyniki wykraczają poza normę, rozwiązaniem jest skrócenie odcinków między zasilaczem a taśmą lub zastosowanie nieco grubszego okablowania, co skutecznie wyeliminuje wszelkie wahania jasności.
Jakie sposoby łączenia taśm LED istnieją?
Wybór techniki łączenia taśm LED to balansowanie między dostępną przestrzenią a trwałością całej instalacji. Jeśli zależy Ci na czasie, sięgnij po gotowe konektory proste lub kątowe. Pozwalają one na błyskawiczne spinanie odcinków pod kątem prostym, całkowicie eliminując potrzebę sięgania po lutownicę. Takie rozwiązanie jest szczególnie praktyczne w systemach, które mogą wymagać przyszłej modyfikacji lub serwisowania, gdyż złącza zaciskowe umożliwiają łatwe rozpięcie obwodu.
Gdy jednak priorytetem jest długowieczność i jak najmniejsze opory elektryczne, bezdyskusyjnie wygrywa lutowanie przewodów. Ta metoda gwarantuje najpewniejszy styk, skutecznie minimalizując ryzyko spadków napięcia czy utraty przewodności. Pamiętaj, by do systemów wielokolorowych dobierać odpowiednie akcesoria:
- 4-pinowe dla taśm RGB,
- 5-żyłowe w przypadku zaawansowanych instalacji RGBW.
Projektując rozbudowane oświetlenie, unikaj łączenia wszystkiego w jeden długi szereg. Choć wydaje się to najprostsze, prowadzi do nierównomiernego wygasania diod na końcu paska. Zamiast tego zasil poszczególne sekcje równolegle, doprowadzając energię z kilku punktów. Niezależnie od wybranej drogi, jakość montażu zależy od detali – staranne, precyzyjne przycięcie ścieżek oraz solidna izolacja miejsc styku to fundament inwestycji, która będzie bezawaryjnie służyć przez lata.
Dlaczego polaryzacja przy podłączeniu taśm LED jest ważna?
Prawidłowa polaryzacja taśm LED stanowi fundament ich sprawnego działania. Aby prąd stały mógł płynnie zasilać diody, konieczne jest zachowanie zgodności biegunów:
- plus zasilacza (12V lub 24V) musi trafić na anodę,
- minus, czyli GND, na katodę.
Odwrócenie tego układu skutkuje natychmiastową blokadą przepływu ładunków, przez co taśma pozostanie wygaszona. Często bagatelizowane pomyłki przy montażu mogą jednak przynieść poważniejsze skutki niż tylko brak światła. Błędne wpięcie przewodów często prowadzi do trwałego uszkodzenia delikatnych sterowników, szczególnie w zaawansowanych instalacjach RGB czy RGBW, gdzie pomyłka przy mapowaniu kanałów kolorów na linię zasilania może całkowicie zdezorientować układ. Dbałość o detale na etapie łączenia to najlepsza polisa ubezpieczeniowa dla Twojego oświetlenia.
Przed ostatecznym zabezpieczeniem przewodów izolacją zawsze wykonaj krótką próbę uruchomienia systemu. Taki test pozwoli szybko wykryć ewentualne zwarcia czy ryzyko przegrzewania się kabli, eliminując w zarodku skutki montażowych wpadek. Zawsze zwracaj uwagę na oznaczenia producenta – zestawienie etykiet na zasilaczu z odpowiednimi padami na taśmie to najprostszy sposób na uniknięcie awarii i cieszenie się stabilną pracą instalacji przez długi czas.
Jak podłączyć taśmę LED RGB do sterownika?
Podłączenie taśmy LED RGB wymaga wpięcia czterech przewodów do odpowiedniego kontrolera. Kluczowe jest wykorzystanie wspólnego bieguna dodatniego (+V) oraz trzech osobnych kanałów odpowiadających za kolory:
- czerwony (R),
- zielony (G),
- niebieski (B).
Cały układ zasila jednostka 12V lub 24V, która przekazuje prąd do sterownika zarządzającego intensywnością świecenia poszczególnych diod. Jeśli planujesz montaż taśmy RGBW, pamiętaj o zaopatrzeniu się w pięciokanałowy sterownik, który obsłuży dodatkową żyłę dla światła białego. Montaż możesz przeprowadzić na dwa sposoby:
- używając wygodnych konektorów 4-pinowych,
- stosując lutowanie, które gwarantuje znacznie większą trwałość połączeń.
Zawsze kontroluj, czy łączny pobór mocy taśm nie przekracza dopuszczalnego obciążenia urządzenia sterującego; w razie przekroczenia tego limitu konieczne będzie zastosowanie wzmacniaczy sygnału. Po zabezpieczeniu styków warto zweryfikować poprawność barw, korzystając z aplikacji mobilnej lub dedykowanego włącznika typu smart. Precyzyjne przyporządkowanie żył do właściwych portów jest niezbędne, by sterowanie sekwencjami i płynna zmiana kolorów działały bez zarzutu. Przy rozbudowanych instalacjach najlepiej rozprowadzić zasilanie równolegle, co skutecznie zapobiegnie przegrzewaniu się elektroniki i nierównomiernemu podświetleniu modułów na końcach długich odcinków.
Jak montować, zabezpieczać i testować taśmy LED?
Kluczem do trwałego montażu jest staranne przygotowanie podłoża – musi być ono idealnie suche, czyste i odtłuszczone. Tylko w takich warunkach dwustronna taśma 3M zwiąże się z powierzchnią tak, jak powinna. Jeśli zależy Ci na estetycznym wykończeniu i efektywnym odprowadzaniu ciepła, sięgnij po aluminiowe profile z kloszem rozpraszającym światło.
W sytuacjach, gdy oświetlenie montowane jest na ścianach lub sufitach, warto wzmocnić konstrukcję dodatkowymi wspornikami. Szczególną uwagę poświęć modelom o wyższej odporności na wilgoć, takich jak:
- IP65,
- IP68.
Każde miejsce cięcia musi zostać fachowo uszczelnione przy użyciu dedykowanych zaślepek lub silikonu. Aby uniknąć zwarć, wszystkie styki elektryczne zabezpiecz rurkami termokurczliwymi. W miejscach, gdzie instalacja może być narażona na naciąganie czy drgania, najlepiej sprawdzą się kostki zaciskowe lub solidne złącza, gwarantujące stabilność połączeń.
Na finiszu przychodzi czas na testy. Uruchom cały system i sprawdź, czy światło rozkłada się równomiernie na całej długości paska. Jeśli dostrzeżesz spadek jasności pod koniec instalacji, użyj multimetru, aby wyłapać ewentualne spadki napięcia. W razie usterek często wystarczy wymiana jednego segmentu lub poprawienie lutów. Nie zapomnij również o sprawdzeniu peryferii, takich jak czujniki ruchu czy inteligentne sterowniki, których konfiguracja decyduje o końcowym efekcie świetlnym. Dzięki regularnemu dbaniu o techniczne aspekty instalacji, Twój system oświetleniowy posłuży Ci niezawodnie przez długie lata.
