Rodzaje mocy biernej — co warto wiedzieć o mocy indukcyjnej i pojemnościowej?

Co to jest moc bierna?

Moc bierna pełni kluczową rolę w układach prądu przemiennego, służąc do wytwarzania pól magnetycznych i elektrycznych niezbędnych w wielu urządzeniach. Choć nie zamienia się bezpośrednio na ciepło czy pracę mechaniczną, bez niej nie mogłyby działać m.in. transformatory czy silniki indukcyjne.

Wartość tę, wyrażaną w jednostkach Var lub kVar, wyznaczamy za pomocą wzoru Q = U·I·sinφ. Zjawisko to dotyczy również odbiorników gromadzących ładunek w polu elektrycznym. Niestety, nieustanny przepływ energii między źródłem a urządzeniami nie pozostaje bez wpływu na infrastrukturę – obciąża linie przesyłowe i generuje niepotrzebne straty w sieci.

Kluczowym wyzwaniem dla efektywności energetycznej instalacji jest zatem umiejętne zarządzanie parametrami cosφ oraz tgφ. Pełny bilans mocy w systemie elektrycznym zawsze uwzględnia trzy składowe:

• moc czynną,
• moc pozorną,
• moc bierną.

Nadmierne zużycie tej ostatniej, niekorzystnie rzutujące na jakość przesyłu, dotyczy zarówno odbiorców indukcyjnych, jak i pojemnościowych. Aby uniknąć wysokich kosztów eksploatacji i poprawić stabilność sieci, niezbędne jest stosowanie nowoczesnych układów kompensacji.

Jak odróżnić moc bierną indukcyjną od pojemnościowej?

Kwestia odróżnienia energii pobieranej od oddawanej sprowadza się do analizy kąta przesunięcia fazowego między prądem a napięciem. W układach indukcyjnych, takich jak:

• transformatory,
• silniki asynchroniczne,
• dławiki,

prąd wykazuje opóźnienie względem napięcia. Wynika to z ich natury magnetycznej, która wymusza budowanie pola, co w praktyce oznacza dodatni współczynnik tgφ. Zupełnie inaczej wygląda sytuacja w przypadku mocy biernej pojemnościowej, gdzie prąd wyprzedza napięcie. Zjawisko to towarzyszy odbiornikom gromadzącym ładunek elektryczny, na przykład:

• kondensatorom,
• rozbudowanym liniom kablowym,
• niektórym zasilaczom LED.

Aby precyzyjnie określić dominujący rodzaj mocy, niezbędne jest wykorzystanie analizatora sieci do pomiaru wartości cosφ oraz tgφ. Takie badanie pozwala na dobór optymalnych technik kompensacji. Gdy problemem jest nadmiar mocy indukcyjnej, z pomocą przychodzą baterie kondensatorów, neutralizujące niedobory poprzez dostarczanie mocy biernej pojemnościowej. Z kolei w instalacjach zdominowanych przez energię pojemnościową – co często zdarza się przy rozległym oświetleniu LED czy długich, nieobciążonych trasach kablowych – skuteczniejszym rozwiązaniem okazują się dławiki kompensacyjne. Rzetelna analiza stanu sieci to klucz do wydajniejszej pracy instalacji i skutecznego unikania strat wynikających z nieprawidłowego bilansu mocy biernej.

Jak mierzyć moc bierną watomierzem i analizatorem sieci?

Precyzyjne wyznaczenie mocy biernej wymaga zastosowania fachowego sprzętu, w tym analizatorów jakości energii lub watomierzy wspierających pomiar Q. Decyzja o wyborze konkretnego przyrządu powinna wywodzić się z wymagań co do dokładności oraz zakresu śledzonych parametrów pracy sieci.

Zaawansowane analizatory pozwalają monitorować:

• napięcie,
• natężenie prądu,
• kąt przesunięcia fazowego,
• współczynnik mocy.

Taka diagnostyka ułatwia lokalizację głównych odbiorników generujących moc bierną, takich jak zasilacze impulsowe czy falowniki. Jeśli szukamy mniej rozbudowanych rozwiązań, warto sięgnąć po watomierze z wbudowanym varomierzem, które prezentują wynik bezpośrednio w jednostkach kVar, bazując na prostym wzorze U·I·sinφ.

W wymagającym środowisku przemysłowym niezbędne staje się wykorzystanie przekładników, które podnoszą precyzję pomiarów. Z kolei nowoczesne liczniki energii elektronicznej świetnie sprawdzają się jako rejestratory długookresowe, zbierając kluczowe dane do przyszłych rozliczeń z dostawcą.

Podczas przygotowań do pomiarów nie wolno zapominać o harmonogramie badania i specyfice pracy urządzeń. Istotnym aspektem jest też analiza harmonicznych, szczególnie w sieciach z dużą liczbą nowoczesnej elektroniki, co pozwala uniknąć zafałszowań współczynnika mocy.

Ostatecznie, rzetelność zgromadzonego materiału zależy od regularnej kalibracji aparatury przed startem testów, co pozwala na bezbłędne dostosowanie układów kompensacji do realnego obciążenia danej instalacji.

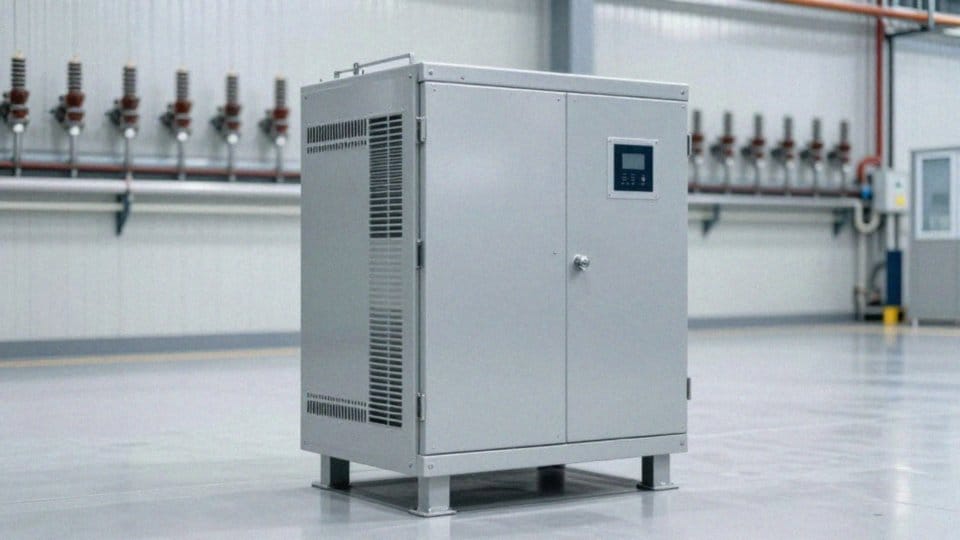

Kompensacja: kiedy indywidualna, a kiedy grupowa?

Wybór właściwej metody ograniczenia kosztów związanych z energią bierną jest ściśle uzależniony od specyfiki obciążeń oraz konfiguracji sieci elektrycznej. Jeśli w zakładzie dominują silniki indukcyjne o stałym obciążeniu, optymalnym rozwiązaniem jest kompensacja indywidualna. Polega ona na wpięciu kondensatorów bezpośrednio przy urządzeniu, co ogranicza niepotrzebny przepływ mocy w przewodach, minimalizuje straty ciepła i niemal całkowicie wyklucza ryzyko przekompensowania.

Gdy natomiast musimy zadbać o większą liczbę maszyn działających w podobnym rytmie, znacznie lepiej sprawdzi się kompensacja grupowa. Montaż baterii kondensatorów w centralnym punkcie rozdzielni pozwala na jednoczesną poprawę parametrów dla całej strefy roboczej. Takie podejście nie tylko ułatwia serwisowanie aparatury, ale także odciąża lokalną infrastrukturę bez konieczności kosztownej modernizacji każdego stanowiska z osobna.

Moc bierna pojemnościowa – definicja i jej wpływ na sieć elektroenergetyczną

W środowiskach, gdzie zapotrzebowanie na moc zmienia się gwałtownie, tradycyjne zestawy mogą nie nadążać za dynamicznymi zmianami. Wówczas warto sięgnąć po zaawansowane systemy centralne, takie jak:

• aktywne filtry mocy,
• statyczne kompensatory typu SVG i SVC,
• urządzenia FACTS.

Technologie te pozwalają na płynną regulację w czasie rzeczywistym i skuteczne wygaszanie wyższych harmonicznych. W efekcie instalacja staje się bardziej odporna na przeciążenia, a koszty eksploatacyjne w dużych obiektach przemysłowych znacząco maleją.

Kiedy moc bierna szkodzi sieci i kosztom?

Nadmiar energii biernej to poważne obciążenie dla każdej instalacji, które bezpośrednio przekłada się na obniżoną sprawność układów zasilania. Powoduje on zbędne straty w transformatorach i urządzeniach końcowych, podczas gdy płynące w sieci prądy jałowe skutecznie ograniczają jej dostępną przepustowość. W efekcie trudno o dołączanie kolejnych odbiorników, ponieważ przewody muszą transmitować prąd, który finalnie nie wykonuje żadnej pożytecznej pracy.

Sytuację pogarsza fakt, że wysoki poziom mocy biernej destabilizuje parametry zasilania. Wahania napięcia i zakłócenia w sieci stanowią realne zagrożenie dla wrażliwej elektroniki. Największe problemy tego typu spotykamy zazwyczaj w obiektach nasyconych silnikami indukcyjnymi; jeśli nie zostaną one odpowiednio skompensowane, generują kosztowne straty nie tylko wewnątrz zakładu, ale i w zewnętrznej infrastrukturze przesyłowej.

Dla przedsiębiorcy te problemy najszybciej stają się odczuwalne w portfelu, gdy dostawca energii wystawia wysokie faktury za ponadumowny pobór. Niebezpieczne bywa również przekompensowanie, czyli nadmiar mocy pojemnościowej, który systemy rozliczeniowe traktują jako poważne naruszenie norm technicznych.

Aby uniknąć kar, konieczna bywa modernizacja, obejmująca:

• montaż dławików redukujących nadwyżki,
• wdrożenie zaawansowanych układów typu FACTS,
• statycznych kompensatorów, które skutecznie odciążają jednostki transformatorowe.

Kluczem do uniknięcia awarii i zbędnych wydatków jest stały monitoring za pomocą specjalistycznych analizatorów. Wczesne wykrywanie niepokojących trendów pozwala na skuteczną optymalizację kosztów operacyjnych, co stanowi solidny fundament bezpiecznej i przewidywalnej pracy systemu energetycznego.

Jakie są opłaty i kary za moc bierną?

Ponadumowny pobór energii biernej podlega ścisłym regulacjom, które opierają się na określonych progach tolerancji. Przepisy, w tym rozporządzenie Ministra Gospodarki, wymagają od odbiorców utrzymywania współczynnika tgφ na właściwym poziomie. Jeśli przekroczysz dopuszczalny limit dla energii indukcyjnej, wynoszący zazwyczaj 40 procent pobranej energii czynnej, operator systemu dystrybucyjnego naliczy Ci stosowne kary finansowe.

W kwestii energii biernej pojemnościowej polityka jest jeszcze bardziej radykalna. Nawet niewielkie jej wprowadzenie do sieci skutkuje natychmiastowym obciążeniem opłatami. Aby mieć pełną kontrolę nad rozliczeniami, nowoczesne systemy wykorzystują zaawansowane liczniki elektroniczne oraz analizatory sieci, które bez przerwy monitorują parametry poboru.

Energia bierna pojemnościowa – jak uniknąć dodatkowych kosztów?

W skrajnych sytuacjach niefrasobliwość w zarządzaniu tymi wartościami może przełożyć się na wzrost rachunku za prąd nawet o 60 procent. Dla wielu przedsiębiorstw to ogromne obciążenie budżetowe, którego można jednak uniknąć. Kluczem do sukcesu jest montaż urządzeń kompensujących, takich jak:

• baterie kondensatorów,
• filtry mocy,
• kompensatory aktywne.

Dzięki regularnej analizie danych pomiarowych z łatwością dobierzesz strategię redukcji, która pozwoli trwale wyeliminować zbędne koszty. Warto podjąć te działania zawczasu, ponieważ w przeciwnym razie operator może zmusić Cię do instalacji systemów ograniczających, co wygeneruje dodatkowe, nieplanowane wydatki inwestycyjne.
