Projekty 3D: czym są i jak działają?
Projekty 3D to cyfrowe reprezentacje obiektów, zbudowane z tysięcy trójkątów tworzących spójną, zamkniętą bryłę. Cała konstrukcja opiera się na precyzyjnym zapisie matematycznym, co pozwala na wierne odtworzenie modelu w rzeczywistości za pomocą druku addytywnego. Standardem w tej branży pozostaje plik STL, który skupia się wyłącznie na geometrii, świadomie rezygnując z tekstur czy kolorów.
Modele możemy tworzyć na dwa sposoby:
- samodzielnie projektując je od zera w specjalistycznym oprogramowaniu,
- skanując gotowe przedmioty.
Zaletą takiego podejścia jest pełna swoboda edycji – bez problemu zmienisz wymiary czy grubość ścianek, dopasowując obiekt do technicznych wymogów maszyny. Gdy projekt jest już gotowy, trafia do slicera, który przekłada jego strukturę na język G-code. To nic innego jak komenda dla drukarki, precyzyjnie wyznaczająca ścieżkę poruszania się głowicy i temperaturę pracy. Jeśli jednak nie chcesz modelować wszystkiego samodzielnie, z pomocą przychodzą liczne bazy projektów i platformy społecznościowe, gdzie znajdziesz tysiące gotowych plików, gotowych do natychmiastowego wydruku.

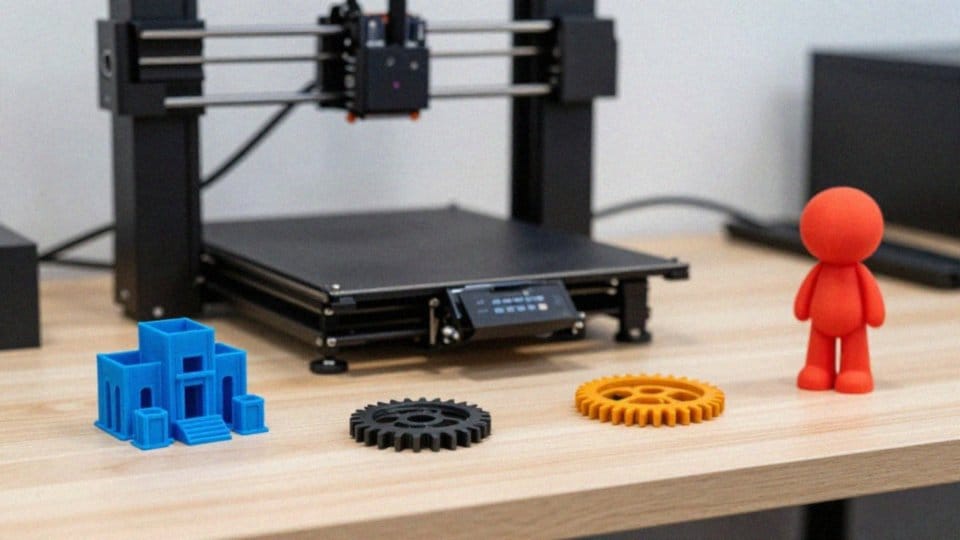

Do czego przydają się wydruki 3D?
Druk 3D to dziś znacznie więcej niż tylko ciekawostka technologiczna. Jego rola w tworzeniu prototypów czy krótkich serii produkcyjnych jest nie do przecenienia, a możliwość błyskawicznego wytwarzania unikalnych części zamiennych pozwala zaoszczędzić mnóstwo czasu i funduszy. Pasjonaci majsterkowania doceniają tę technologię za swobodę, z jaką mogą przekuwać swoje wizje w namacalne obiekty, rozwijając przy tym twórczy potencjał.
Warto zauważyć, że ta metoda wytwarzania na dobre zagościła w:
- medycynie,
- inżynierii,
- modelarstwie.
Nowocześnie wyposażone placówki edukacyjne stawiają na pomoce dydaktyczne drukowane w 3D, dzięki którym uczniowie mogą w praktyce zgłębiać tajniki mechaniki oraz robotyki. To jednak nie wszystko – technologia ta świetnie sprawdza się w codziennym życiu, pozwalając na projektowanie osobistych gadżetów i niezbędnych akcesoriów domowych.
Wybór odpowiedniego tworzywa, od wytrzymałych filamentów po zaawansowane żywice, pozwala precyzyjnie dopasować właściwości fizyczne i estetykę wydruku do konkretnego zadania. Dzięki takiej elastyczności, procesy weryfikacji wytrzymałości materiałów oraz kalibrowania sprzętu stały się nie tylko prostsze, ale przede wszystkim znacznie bardziej opłacalne niż w przypadku klasycznych metod przemysłowych.
Gdzie znaleźć darmowe i płatne modele 3D?
Wybór właściwej platformy z modelami 3D to decyzja, która zależy od Twoich celów projektowych oraz standardu jakości, jaki chcesz osiągnąć. Jeśli dopiero zaczynasz lub szukasz inspiracji bez wydawania pieniędzy, najlepiej sprawdzą się serwisy społecznościowe typu:
- Thingiverse,
- Printables,
- MakerWorld,
- Instructables.
To nie tylko bazy plików, ale również aktywne fora, gdzie użytkownicy dzielą się wiedzą, zostawiają instrukcje i oceniają projekty, co ułatwia odsianie niedopracowanych modeli. Osoby poszukujące bardziej zaawansowanych, profesjonalnych projektów chętniej zaglądają do komercyjnych bibliotek, takich jak:
- CGTrader,
- Cults3D,
- MyMiniFactory.
Znajdziesz tam precyzyjnie przygotowane geometrie, często dostosowane do druku o bardzo wysokiej rozdzielczości. Co ciekawe, wiele z tych witryn stosuje model hybrydowy, udostępniając obok płatnych propozycji imponujące zbiory darmowych plików. Gdy nie chcesz przeglądać każdego portalu z osobna, warto wykorzystać agregatory typu:
- Yeggi,
- które pełnią funkcję dedykowanej wyszukiwarki plików STL w całym sieciowym gąszczu.
Z kolei inżynierowie i specjaliści szukający gotowych komponentów technicznych docenią specjalistyczne bazy, takie jak:
- GrabCAD Library,
- dedykowane biblioteki od producentów drukarek: Zortrax i XYZprinting.
Przed pobraniem pliku zawsze warto sprawdzić dostępność formatów, parametry techniczne oraz komentarze innych użytkowników. To właśnie opinie społeczności najlepiej weryfikują, czy dany model sprawdzi się w praktyce. Jeśli wciąż będzie Ci mało, na listę do wypróbowania wpisz także serwisy:
- PinShape,
- Fab 365.
Jak zmienić wielkość i grubość modelu?
Wielkość obiektów możesz dostosować już na etapie projektowania w oprogramowaniu CAD lub dopiero po zaimportowaniu pliku STL do slicera. Jeśli dysponujesz edytowalnymi modelami, warto zacząć właśnie od nich, ponieważ pozwalają one na pełną ingerencję w parametry projektu bez ryzyka uszkodzenia siatki.
Podczas modyfikacji masz do wyboru:
- skalowanie proporcjonalne, które zmienia całość naraz,
- skalowanie osiowe, dające pełną swobodę w regulacji wysokości, szerokości czy głębokości.
Pamiętaj jednak o ograniczeniach technologicznych – zbyt cienkie ścianki mogą okazać się niemożliwe do poprawnego wydrukowania. Z kolei przesadne zwiększanie gabarytów modelu nie tylko wyczerpie zapas filamentu lub żywicy, ale także znacznie wydłuży czas pracy urządzenia.
W przypadku żywic, zwłaszcza tych elastycznych, zawsze zaglądaj do dokumentacji technicznej producenta. Znajdziesz tam wytyczne dotyczące minimalnych grubości ścianek, które są niezbędne dla zachowania stabilności gotowego wydruku.
Edycja plików STL bywa kłopotliwa i czasem kończy się błędami geometrii, co wymusza sięganie po narzędzia naprawcze. Jeśli jednak standardowe rozwiązania zawodzą, najlepiej zlecić przygotowanie modelu profesjonaliście, który dopasuje projekt do Twoich wymagań.
Każdą zmianę finalizuj symulacją w slicerze – to najpewniejszy sposób, by zweryfikować, czy zmodyfikowany kształt nie wpłynie negatywnie na wytrzymałość konstrukcji.
Jak optymalizować modele pod wydruki 3D?
Osiągnięcie perfekcyjnych wydruków 3D to sztuka balansowania między geometrią projektu a precyzyjną konfiguracją maszyny. Fundamentem sukcesu jest czystość pliku STL; musimy zadbać o:
- zamknięcie siatki,
- poprawne zorientowanie normalnych,
- eliminację zbędnych poligonów.
Każdy błąd w geometrii rzutuje na stabilność całego procesu. Kluczowe znaczenie ma również to, jak ustawimy obiekt na platformie roboczej. Przemyślana orientacja nie tylko redukuje konieczność drukowania podpór, ale przede wszystkim pozwala uzyskać znacznie gładszą powierzchnię zewnętrzną.
W przypadku bardzo złożonych projektów warto pomyśleć o podzieleniu bryły na mniejsze moduły. Taki zabieg nie tylko ułatwia produkcję, ale często przekłada się na znacznie wyższą wytrzymałość mechaniczną finalnej konstrukcji.
Kolejnym etapem jest świadome dobranie parametrów w slicerze, ściśle powiązanych z rodzajem tworzywa. Podczas gdy PLA świetnie sprawdza się w szybkim prototypowaniu, wymagające projekty użytkowe lepiej powierzyć trwalszym materiałom, takim jak PETG czy ABS. Z kolei entuzjaści żywic powinni zwrócić uwagę na precyzyjne sterowanie czasem naświetlania, ponieważ to od niego zależy ostateczna rozdzielczość detali.
Eksperymentowanie z temperaturą, retrakcją czy gęstością wypełnienia to jedyna droga do wypracowania własnych, optymalnych ustawień. Nie musisz jednak wyważać otwartych drzwi. Warto czerpać z wiedzy rozległej społeczności druku 3D – fora i grupy branżowe to kopalnia danych o sprawdzonych konfiguracjach dla Twojego modelu drukarki. Analizując opinie innych użytkowników, nie tylko unikniesz kosztownych błędów, ale przede wszystkim zaoszczędzisz czas i surowiec, błyskawicznie wchodząc na wyższy poziom jakości wydruków.
Jak przygotować plik STL do druku 3D?
Przygotowanie pliku STL do druku 3D to proces, który wymaga skupienia i precyzji. Punktem wyjścia powinna być zawsze dokładna weryfikacja siatki modelu – musisz wyeliminować błędy takie jak:
- otwarte krawędzie,
- źle zorientowane wektory normalne.
Narzędzia typu Meshmixer lub Netfabb pozwolą Ci sprawnie naprawić te defekty, co skutecznie zapobiegnie powstawaniu pustych przestrzeni w gotowej bryle. Kolejny etap to import do slicera, podczas którego kluczowe staje się odpowiednie ustawienie orientacji modelu. Przemyślane ułożenie obiektu pozwala znacząco ograniczyć użycie podpór, co przekłada się zarówno na oszczędność czasu, jak i lepszą jakość powierzchni detalu. Pamiętaj jednak, że struktury wspierające są niezbędne dla stabilności, więc zawsze szukaj kompromisu między estetyką a bezpieczeństwem wydruku.
Następnie przechodzisz do konfiguracji parametrów w programie tnącym, pamiętając o specyfice użytego materiału. Żywice o wysokiej elastyczności wymagają zupełnie innych czasów naświetlania niż standardowe filamenty, dlatego dopasowanie ustawień pod dany surowiec to połowa sukcesu. Dopiero po tym kroku generowany jest plik G-code, czyli kompletna instrukcja zawierająca ścieżkę ruchu głowicy i temperaturę pracy dla drukarki.
Wykonanie wydruku testowego to najlepszy sposób, by realnie ocenić jakość projektu. Analiza próbki pozwoli Ci wyłapać niedoskonałości i skorygować prędkość czy wysokość warstwy. Warto sięgnąć po profesjonalne akcesoria podczas obróbki końcowej, a jeśli chcesz zgłębić temat bardziej technicznie, rozważ certyfikowane szkolenia. Dzięki zdobytej wiedzy szybciej zrozumiesz relacje między geometrią a fizycznym zachowaniem tworzywa w komorze. Pamiętaj, że cierpliwa iteracja i wyciąganie wniosków z kolejnych prób to najpewniejsza metoda doskonalenia umiejętności w druku addytywnym.
