Z której strony w gniazdku powinna być faza?
W polskich instalacjach elektrycznych przyjmuje się, że przewód fazowy (L) zajmuje lewy styk gniazdka, gdy patrzymy na nie od frontu. Mimo iż prawo nie narzuca sztywnych wytycznych w tej kwestii, warto trzymać się tego standardu – znacząco ułatwia to serwisowanie oraz odbiory techniczne wykonywane przez inspektorów. Zachowanie spójności w całym budynku minimalizuje ryzyko pomyłek podczas eksploatacji.
W przypadku układów trójfazowych kluczowe staje się natomiast zachowanie właściwej kolejności faz, czyli:
- L1,
- L2,
- L3.
Do weryfikacji parametrów sieci najlepiej użyć specjalistycznego miernika. Doświadczony elektryk zawsze upewnia się, że instalacja jest przejrzysta, co gwarantuje jednoznaczną i bezpieczną identyfikację wszystkich przewodów.
Jak rozpoznać przewód fazowy po kolorze?
W Polsce standardy dotyczące barw przewodów elektrycznych są precyzyjnie uregulowane. Przewód fazowy, oznaczany symbolem L, może występować w izolacji:
- brązowej,
- czarnej,
- szarej.
W nowoczesnych instalacjach najpowszechniej wybiera się odcień brązowy. Z kolei przewód neutralny (N) jest niezmiennie niebieski, a ochronny (PE) wyróżnia się charakterystycznymi barwami żółto-zielonymi. Sytuacja komplikuje się w starszym budownictwie, gdzie dawne normy bywają niejednoznaczne, co często utrudnia szybką identyfikację poszczególnych żył.
W takich instalacjach, zwłaszcza dwużyłowych, same kolory nie stanowią gwarancji poprawnego podłączenia i wymagają szczególnej ostrożności. Dla własnego bezpieczeństwa nigdy nie należy polegać wyłącznie na wizualnej ocenie kabli. Przed przystąpieniem do jakichkolwiek prac montażowych lub naprawczych, koniecznie zweryfikuj obecność napięcia za pomocą miernika lub dedykowanego próbnika.
Przestrzeganie wytycznych SEP oraz dbałość o zachowanie spójności kolorystycznej w całym systemie to kluczowe kroki, które skutecznie chronią przed groźnymi błędami podczas eksploatacji domowej sieci elektrycznej.

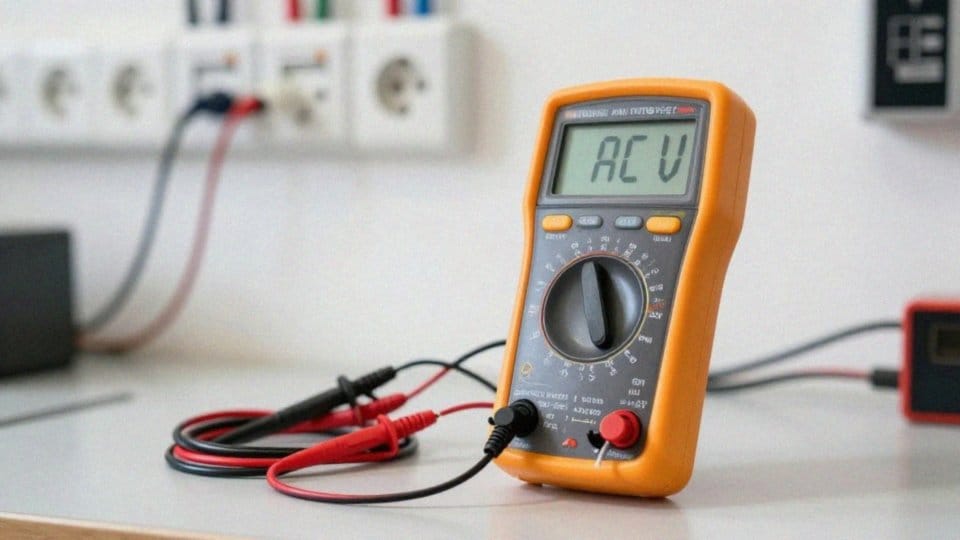

Jak sprawdzić obecność fazy miernikiem napięcia?
Aby sprawdzić napięcie, użyj miernika ustawionego na tryb AC. Urządzenie powinno wskazać wartość rzędu 230 V. Prawidłowy pomiar wykonasz, przykładając sondy:
- między przewód fazowy a neutralny,
- między fazę a przewód ochronny – w obu scenariuszach wynik musi być zbliżony do 230 V.
Alternatywnie możesz posłużyć się prostym próbnikiem elektrycznym, który zasygnalizuje obecność prądu na styku lub bolcu. Pamiętaj jednak, że tego typu akcesoria bywają mylące przy połączeniach pośrednich, dlatego w niejasnych sytuacjach wybór precyzyjnego miernika jest znacznie bezpieczniejszą opcją. W przypadku instalacji trójfazowych warto zaopatrzyć się w specjalistyczny miernik kolejności faz. Pamiętaj, że kluczem do bezpiecznej pracy jest zawsze wcześniejsze odłączenie głównego zasilania oraz stosowanie wyłącznie izolowanych końcówek pomiarowych. Jeśli nie czujesz się pewnie w tych kwestiach, nie ryzykuj i zleć zadanie wykwalifikowanemu elektrykowi. Twoje bezpieczeństwo powinno być absolutnym priorytetem przy każdej ingerencji w instalację elektryczną.
Gdzie podłączyć przewód neutralny w gniazdku?
Przewód neutralny, wyróżniający się niebieską izolacją, umieszcza się w prawym otworze gniazdka. To rozwiązanie stanowi powszechny standard, w którym fazę prowadzi się po lewej stronie, co zapewnia spójność całej domowej instalacji. Pamiętaj, aby żyłę starannie dokręcić w zacisku oznaczonym literą N – takie podejście nie tylko ułatwia bieżący montaż, ale też znacząco upraszcza przyszłe prace serwisowe, eliminując przy tym ryzyko błędnych odczytów czy awarii podłączonych sprzętów.
Współczesne gniazda z uziemieniem posiadają trzy odrębne punkty przyłączeniowe:
- L dla fazy,
- N dla przewodu neutralnego,
- PE dla ochrony.
Inaczej wygląda to w starszych budynkach, gdzie instalacja dwużyłowa nie przewiduje przewodu ochronnego, a w puszce znajdziemy jedynie dwa kable: L oraz N. Niezależnie od systemu, niezawodność styków bezpośrednio przekłada się na bezpieczeństwo i trwałość układu. Zanim zamkniesz obudowę gniazdka, upewnij się, że każdy przewód siedzi stabilnie w swoim zacisku, ponieważ nawet niewielki luz może powodować niebezpieczne iskrzenie lub przerywany dopływ prądu.
Gdzie podłączyć przewód ochronny i bolec uziemienia?
Zielono-żółty przewód ochronny musi trafić bezpośrednio na bolec uziemiający, umieszczony zazwyczaj w centralnym lub górnym punkcie gniazdka. Z łatwością rozpoznasz go po symbolu PE lub charakterystycznym znaku uziemienia. W puszce elektrycznej połączenie to realizuje się zgodnie z wytycznymi projektu instalacji, przy czym kluczowa jest tu staranność wykonania każdego styku.
Rola uziemienia jest nie do przecenienia – w razie awarii to właśnie ten element odprowadza niebezpieczne natężenie prądu prosto do ziemi, chroniąc nas przed porażeniem. Przed przystąpieniem do prac warto upewnić się, że obwód ochronny w budynku jest ciągły. Solidne, trwałe zamocowanie przewodu w zacisku to gwarancja, że na obudowach urządzeń nie pojawi się groźne napięcie.
Szczególną ostrożność należy zachować w starych budynkach, gdzie często brakuje dedykowanego przewodu ochronnego. Absolutnie nie wolno łączyć bolca z przewodem neutralnym na własną rękę bez rzetelnej oceny stanu sieci. Takie samowolne mostkowanie jest nie tylko niezgodne z normami, ale przede wszystkim drastycznie zwiększa ryzyko wypadku.
Wszelkie modernizacje instalacji trzeba prowadzić w oparciu o aktualne przepisy budowlane, dbając o to, by każda śruba w zacisku PE była dokręcona z dużą precyzją. Tylko takie podejście pozwala zachować pełne bezpieczeństwo w całym obiekcie.
Co może powodować brak fazy w gniazdku?
Jeśli nagle zniknęło napięcie w gniazdku, najprawdopodobniej doszło do przerwania ciągłości przewodu w ścianie lub w puszce rozgałęźnej. Często winny jest niedbały montaż, podczas którego fachowiec po prostu zapomniał dokręcić fazę do zacisku. Bywa też, że źródło problemu znajduje się dalej, w rozdzielnicy – uszkodzony bezpiecznik lub zadziałanie wyłącznika różnicowoprądowego skutecznie odcinają prąd od danego obwodu.
W budynkach z dłuższą historią warto również sprawdzić stan styków, gdyż korozja oraz utlenione przewody potrafią skutecznie zablokować przepływ energii. Prawdziwy niepokój powinny budzić sytuacje, w których próbnik świeci w obu otworach gniazdka lub, co gorsza, na bolcu ochronnym. To wyraźny sygnał błędów w instalacji, takich jak:
- nieprawidłowe mostkowanie,
- zamiana żył,
co bezpośrednio zagraża Twojemu bezpieczeństwu. Do wstępnej oceny sytuacji wystarczy prosty próbnik lub miernik, jednak na tym Twoje działania powinny się skończyć. Wszelkie naprawy wewnątrz ściany lub prace przy zabezpieczeniach wymagają wiedzy i uprawnień wykwalifikowanego elektryka. Samodzielne próby naprawy bez odpowiedniego przygotowania to prosta droga do niebezpiecznego porażenia. Aby uniknąć kosztownych niespodzianek, warto regularnie zlecać przeglądy techniczne, które pozwalają wykryć drobne usterki, zanim przerodzą się w poważną awarię instalacji.
