Gdzie jest czujnik położenia wału w Passacie B5?
Czujnik położenia wału korbowego, powszechnie określany mianem G28, został umieszczony w tylnej części bloku silnika. Jego lokalizacja przypada na strefę łączenia jednostki napędowej ze skrzynią biegów, bezpośrednio przy kole fonicznym wału korbowego.
W przypadku silników o oznaczeniach takich jak 1.6 AHL czy ADR, najwygodniej dostać się do tego elementu od spodu auta. Ze względu na specyficzną konstrukcję komory silnika, proces kontroli lub wymiany zazwyczaj wiąże się z koniecznością użycia podnośnika. Nierzadko niezbędne staje się również zdemontowanie dolnych osłon, co pozwala na sprawne przeprowadzenie prac w okolicach wału korbowego.
Jaki typ czujnika położenia wału ma Passat B5?
W Volkswagenie Passacie B5 za monitorowanie prędkości obrotowej wału korbowego odpowiada czujnik indukcyjny, oznaczony w dokumentacji technicznej jako G28. Element ten generuje własne napięcie przemienne, którego wartość jest bezpośrednio powiązana z tempem obrotów silnika, dzięki czemu nie wymaga on zewnętrznego zasilania. Sygnał powstaje na skutek współpracy czujnika z tak zwanym kołem fonicznym.
W przeciwieństwie do komponentów opartych na efekcie Halla, które potrzebują stałego dopływu energii, wersja indukcyjna opiera swoje działanie wyłącznie na zjawisku indukcji elektromagnetycznej. Podczas zakupu części zamiennej musisz zwrócić szczególną uwagę na numer katalogowy. Przykładowo, oznaczenie 050 906 433 jest dedykowane konkretnym jednostkom, takim jak silnik ADR, dlatego każdorazowa weryfikacja kompatybilności jest niezbędna. Tylko poprawne dopasowanie podzespołu zagwarantuje, że informacje o precyzyjnym położeniu wału będą bezbłędnie przekazywane do jednostki sterującej.
Jakie są objawy uszkodzenia czujnika położenia wału?
Awarie czujnika położenia wału potrafią skutecznie uprzykrzyć życie każdemu kierowcy. Najbardziej dotkliwym sygnałem problemów jest zazwyczaj:
- kapryśny rozruch,
- nagłe gaśnięcie jednostki napędowej w trakcie podróży,
- falowanie obrotów na postoju,
- odczuwalny spadek dynamiki,
- irytujące opóźnienia przy próbach gwałtownego przyspieszania.
Wielu użytkowników skarży się na błędne dane przesyłane z sensora G28, które często kończą się pojawieniem w komputerze pokładowym kodów błędu P0321 lub P16705. Gdy jednostka sterująca traci pewność co do aktualnej prędkości obrotowej, intuicyjnie przechodzi w tryb awaryjny, a w skrajnych przypadkach całkowicie odcina zapłon. Pamiętaj, że podobne symptomy mogą wywoływać zupełnie inne komponenty elektroniczne. Zanim więc wymienisz czujnik, koniecznie sprawdź stan:
- wiązki elektrycznej,
- samej kostki połączeniowej,
- kondycję koła sygnałowego.
Najskuteczniejszą metodą weryfikacji pozostaje użycie oscyloskopu, który pozwala „podejrzeć” pracę elementu indukcyjnego podczas rzeczywistej eksploatacji i wykluczyć wszelkie wątpliwości diagnostyczne.
Jak uszkodzone koło sygnałowe wpływa na pracę silnika?
Uszkodzone koło foniczne to częsta przyczyna problemów z sygnałem przesyłanym do czujnika G28. Gdy element ten jest niesprawny, komputer otrzymuje błędne informacje o prędkości obrotowej, co kompletnie dezorientuje sterownik silnika przy obliczaniu faz wtrysku czy kąta wyprzedzenia zapłonu. W praktyce awaria ta daje o sobie znać poprzez:
- wyraźne kłopoty z rozruchem,
- niestabilne obroty na biegu jałowym,
- nagłe spadki mocy.
Nierzadko silnik potrafi po prostu zgasnąć podczas jazdy. Co ważne, nawet jeśli sam czujnik położenia wału jest w pełni sprawny, to przy zdeformowanej tarczy impulsowej lub wyszczerbionych zębach oscyloskop i tak nie pokaże poprawnego przebiegu. Dlatego, gdy napotkasz błąd o kodzie P0321, nie ograniczaj się tylko do odczytów z komputera. Kluczowa jest dokładna inspekcja wizualna samego koła. Wszelkie wygięcia, zanieczyszczenia czy mechaniczne uszkodzenia jego powierzchni skutecznie zakłócają odczyt. Jeśli podczas sprawdzania zauważysz jakąkolwiek deformację, jedynym skutecznym rozwiązaniem jest wymiana elementu na nowy, co pozwoli przywrócić silnikowi dawną sprawność.

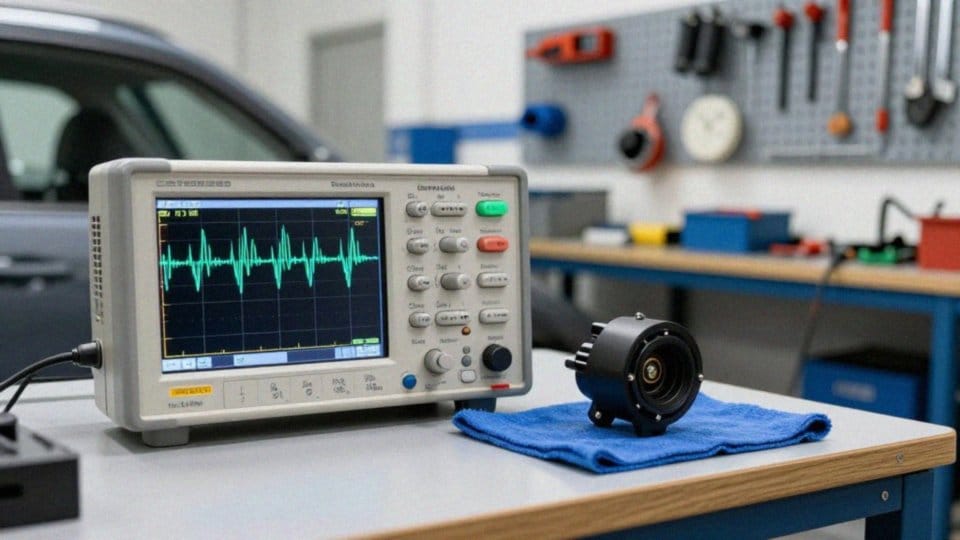

Jak zdiagnozować błąd P16705 lub P0321?
Diagnostyka błędów P16705 oraz P0321 to proces wieloetapowy, który najlepiej rozpocząć od wnikliwej analizy danych w sterowniku silnika. Na początek sprawdź parametry na żywo, obserwując wskazania prędkości obrotowej podczas pracy rozrusznika; brak sygnału mimo kręcenia silnikiem to jasny sygnał problemów z odczytem.
Kolejnym krokiem jest prześledzenie historii awarii, co pozwoli ustalić, czy usterka ma charakter stały, czy może pojawia się tylko w specyficznych warunkach, na przykład po rozgrzaniu jednostki napędowej. Kluczowe znaczenie ma również stan fizyczny koła fonicznego. Zadbaj o dokładne oględziny pod kątem:
- uszkodzonych zębów,
- pęknięć,
- obecności metalowych opiłków,
- które mogą zakłócać pracę czujnika.
Warto też upewnić się, że odstęp między elementem pomiarowym a kołem mieści się w zalecanych granicach, zazwyczaj nieprzekraczających 1,3 mm. Do bardziej zaawansowanej weryfikacji sygnału użyj oscyloskopu – czysty i stabilny przebieg fali jest dowodem na poprawną pracę czujnika indukcyjnego.
Nie zapomnij o przeglądzie instalacji elektrycznej. Dokładnie sprawdź przewody i kostki pod kątem:
- korozji,
- zwarć,
- przerw w obwodzie,
- a także zweryfikuj, czy numer katalogowy zamontowanej części, na przykład 050 906 433, jest w pełni zgodny z wymaganiami producenta.
Ostatnim etapem jest jazda próbna z aktywnym podglądem parametrów. Jeśli mimo sprawdzenia wszystkich wymienionych punktów błąd nadal powraca, najlepszym rozwiązaniem będzie wymiana czujnika na nowy, co pozwoli definitywnie wykluczyć awarię elektroniki wewnętrznej.
Jak sprawdzić wiązkę i kostkę czujnika wału?
Diagnostyka wiązki oraz kostki czujnika położenia wału korbowego wymaga dużej precyzji, dlatego zanim zdecydujesz się na wymianę samego podzespołu, koniecznie wyklucz ewentualne usterki w instalacji. W pierwszej kolejności oceń stan przewodów – zwróć uwagę na:
- przetarcia,
- ślady przegrzania,
- szczególnie w miejscach blisko bloku silnika.
Równie istotna jest weryfikacja złącza; sprawdź, czy:
- styki nie są skorodowane,
- zatrzask mechanizmu działa bez zarzutu.
Zastosowanie multimetru pozwoli Ci sprawdzić ciągłość obwodu oraz zmierzyć rezystancję między wtyczką czujnika a sterownikiem ECU, co ułatwi namierzenie przerw lub zbyt dużego oporu. Pamiętaj, że czujnik indukcyjny typu G28 charakteryzuje się określoną wartością oporności, a jej znaczne odchylenia od normy zazwyczaj świadczą o wewnętrznym uszkodzeniu komponentu. Przeprowadź również testy:
- zwarć do masy,
- stabilności sygnału.
Podczas pomiarów warto poruszać wiązką w różnych miejscach – jeśli zauważysz nagłe skoki napięcia lub zaniki odczytów, oznacza to najprawdopodobniej uszkodzenie żył ukryte pod izolacją. W przypadku stwierdzenia śniedzi na stykach, użyj dedykowanego preparatu do czyszczenia połączeń elektrycznych. Jeśli jednak problemy nie ustępują, niezbędna będzie naprawa poprzez wymianę uszkodzonego fragmentu przewodów lub całej wtyczki. Pamiętaj, aby połączenia zawsze lutować, co zagwarantuje im trwałość i niezawodność. Cały proces warto zwieńczyć sprawdzeniem sygnału oscyloskopem przy pracującej jednostce napędowej, upewniając się, że przebieg napięcia jest czysty i wolny od wszelkich zakłóceń wywołanych luźnymi stykami.
Jak sprawdzić sygnał czujnika oscyloskopem?
Aby precyzyjnie ocenić jakość sygnału, podłącz sondę oscyloskopu do przewodu sygnałowego czujnika G28 oraz masy pojazdu. W przeciwieństwie do standardowego multimetru, oscyloskop umożliwia wizualną weryfikację pracy sensora, co okazuje się nieocenione przy diagnozie. Podczas rozruchu silnika, na wyświetlaczu powinieneś zobaczyć regularny przebieg sinusoidalny. Pamiętaj, że amplituda tego sygnału powinna rosnąć proporcjonalnie do prędkości obrotowej jednostki.
Zwróć szczególną uwagę na ewentualne przerwy, zaniki fali czy wyraźne zniekształcenia, gdyż często sygnalizują one awarię czujnika lub problemy z kołem fonicznym. Równie istotny jest montaż samego elementu; odstęp od zębów koła nie może przekraczać 1,3 mm. Zbyt duża przerwa skutkuje spadkiem amplitudy, co wprowadza sterownik ECU w błąd podczas odczytu obrotów.
Zadbaj także o czystość powierzchni koła – zalegające na nim opiłki metalu bywają źródłem uciążliwych zakłóceń elektromagnetycznych. Warto porównać zarejestrowany obraz z przebiegiem wzorcowym, który dla sprawnego układu powinien cechować się stabilnością w pełnym zakresie obrotów. Jeśli mimo zachowania właściwej odległości sygnał pozostaje nieczytelny, sprawdź stan wtyczki oraz poprawność podłączenia sondy, aby wykluczyć wpływ czynników zewnętrznych.
Dobrą praktyką jest archiwizowanie uzyskanych przebiegów – pozwoli Ci to na rzetelne porównanie kondycji układu przed i po wykonanej naprawie.

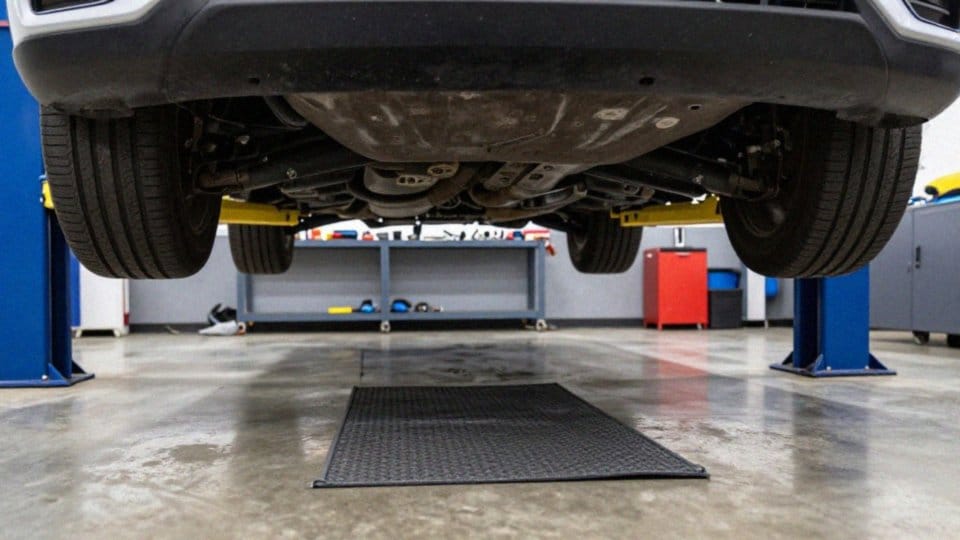

Jak wymienić czujnik położenia wału krok po kroku?
Przed przystąpieniem do jakichkolwiek działań, koniecznie odłącz akumulator, aby wyeliminować ryzyko przypadkowego zwarcia. Następnie unieś auto przy pomocy podnośnika lub zabezpiecz je na kobyłkach, co zapewni Ci wygodny i bezpieczny dostęp do podwozia.
Przygotuj nowy czujnik G28, upewniając się wcześniej, że jego numer katalogowy – na przykład 050 906 433 – jest w pełni zgodny ze specyfikacją Twojego silnika. Element ten znajdziesz w tylnej części bloku jednostki napędowej; jeśli dostęp będzie utrudniony, zdemontuj dolną osłonę.
Po odpięciu kostki i zwolnieniu wiązki z uchwytów, ostrożnie wykręć śruby mocujące, uważając, by nie uszkodzić gniazda. Gdy czujnik będzie już wyjęty, poświęć chwilę na inspekcję koła sygnałowego. Musi być ono idealnie czyste, wolne od opiłków metalu czy jakichkolwiek odkształceń.
Osadź nowy podzespół w gnieździe i za pomocą szczelinomierza sprawdź dystans między czołem czujnika a kołem fonicznym – parametr ten nie powinien przekraczać 1,3 mm. Dokręć śrubę z siłą zgodną z instrukcją serwisową; precyzja na tym etapie pozwoli uniknąć niepożądanych drgań.
Na koniec podepnij wtyczkę, pilnując, by przewody nie były nadmiernie naciągnięte i pozostawały bezpiecznie ułożone. Gdy wszystko znajdzie się na swoim miejscu, podłącz akumulator i przy pomocy testera diagnostycznego skasuj zapisane w sterowniku ECU błędy. Uruchom silnik i wybierz się na krótką przejażdżkę, uważnie obserwując zachowanie jednostki napędowej.
Prawidłowy montaż powinien wyeliminować wahania obrotów oraz błędy pokroju P0321. W przypadku gdy problemy nie ustąpią, warto sięgnąć po oscyloskop, aby wykluczyć potencjalne uszkodzenia w samej wiązce elektrycznej.
