Gdzie znajduje się czujnik położenia wałka rozrządu?
Czujnik położenia wałka rozrządu zazwyczaj znajdziesz w głowicy silnika, tuż obok obudowy rozrządu. Jego zadaniem jest monitorowanie koła sygnałowego lub specjalnej tarczy umieszczonej bezpośrednio na wałku. W wielu autach dostęp do tego elementu jest bardzo wygodny i możliwy od góry, co oszczędza czas i pozwala uniknąć wchodzenia pod samochód.
Musisz jednak pamiętać, że konstrukcja silnika może wymusić na tobie demontaż dodatkowych elementów, takich jak:
- plastikowe osłony,
- kolektor dolotowy.
Sam czujnik jest przykręcony w pobliżu zębatek wałka, a przesył danych do jednostki sterującej ECU odbywa się za pomocą standardowej wiązki przewodów. Mimo pozornie bezpiecznego miejsca pracy, komponent ten jest stale narażony na trudne warunki. Wysokie temperatury oraz bliskie sąsiedztwo ruchomych podzespołów sprzyjają korozji i gromadzeniu się zanieczyszczeń. Regularna kontrola tego czujnika to podstawa, jeśli chcesz mieć pewność, że silnik będzie pracował równo i bez żadnych niespodzianek.

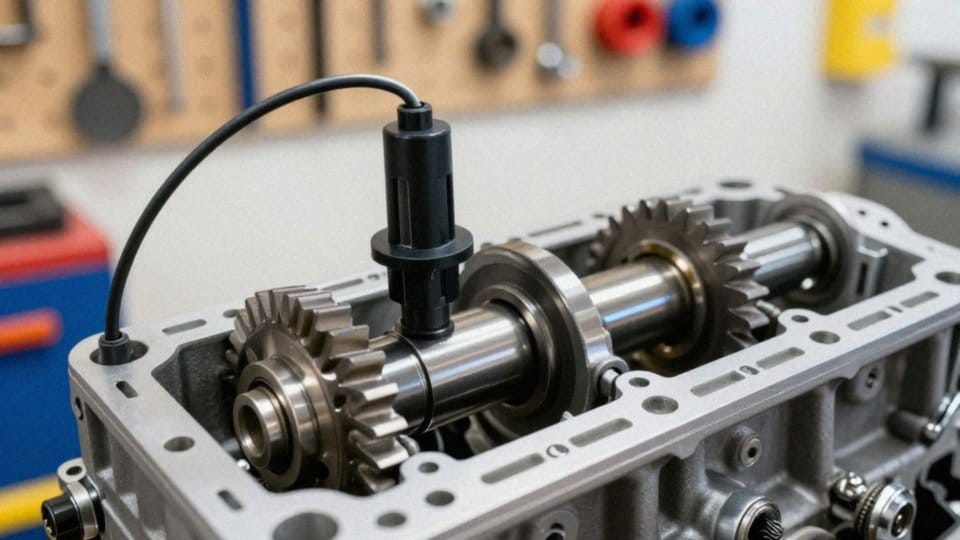

Jak działa czujnik położenia wałka rozrządu?
Czujnik położenia wałka rozrządu przekazuje do sterownika silnika precyzyjne informacje o ruchu układu rozrządu, bazując na odczytach z koła sygnałowego. W zależności od specyfiki danej jednostki napędowej, w pojazdach stosuje się czujniki typu:
- Halla,
- indukcyjne,
- magnetorezystancyjne.
Każdy z nich działa na podobnej zasadzie: gdy zębatki tarczy pomiarowej lub wbudowane magnesy mijają sensor, dochodzi do modulacji pola magnetycznego. Przetworzone na impulsy elektryczne dane trafiają bezpośrednio do jednostki sterującej (ECU). To właśnie na ich podstawie komputer oblicza aktualny kąt ustawienia wałka oraz jego prędkość obrotową.
Informacje te są niezbędne do prawidłowej synchronizacji z czujnikiem położenia wału korbowego, co pozwala sterownikowi precyzyjnie zarządzać:
- wtryskiem sekwencyjnym,
- dopasowywać skład mieszanki paliwowo-powietrznej,
- wyznaczać optymalny moment zapłonu.
Ostateczna wydajność silnika i jego płynna praca zależą więc nie tylko od sprawności samych sensorów, ale przede wszystkim od stabilności przesyłanego sygnału i nienagannego stanu instalacji elektrycznej.
Jakie są objawy uszkodzenia czujnika?
| Objaw | Konsekwencja |
|---|---|
| Zapalenie się kontrolki check engine | Sygnalizacja usterki silnika |
| Trudności z uruchomieniem silnika | Problemy z rozruchem pojazdu |
| Gaśnięcie silnika po uruchomieniu | Niestabilna praca silnika |
| Zwiększone zużycie paliwa | Wyższe koszty eksploatacji |
| Wzrost emisji spalin | Negatywny wpływ na środowisko |
Kiedy czujnik położenia wałka rozrządu odmawia posłuszeństwa, na desce rozdzielczej niemal natychmiast rozbłyska kontrolka „check engine”. To jasny sygnał, że komputer pokładowy wykrył nieprawidłowości w pracy jednostki napędowej. Kierowcy najczęściej skarżą się wtedy na:
- wyraźny spadek mocy podczas wyprzedzania,
- problemy z odpaleniem auta,
- całkowite unieruchomienie pojazdu.
Wszystko przez to, że sterownik traci kluczowe informacje niezbędne do precyzyjnego ustawienia wtrysku i momentu zapłonu. Skutki bywają odczuwalne niemal na każdym kroku:
- auto szarpie podczas jazdy,
- gaśnie tuż po rozruchu,
- na postoju silnik pracuje nierówno.
Często aktywuje się również tryb awaryjny, który drastycznie ogranicza obroty silnika. Ignorowanie tych usterek nie tylko pogarsza komfort jazdy, ale prowadzi też do szybszego drenażu portfela przez zwiększone zużycie paliwa oraz wyższą emisję szkodliwych spalin. Jeśli samochód opornie wchodzi na wysokie obroty, winę za to prawdopodobnie ponosi błędna synchronizacja układu wtryskowego. Przyczyną niestabilnego sygnału bywa zazwyczaj prozaiczna korozja złączy, przetarta wiązka przewodów albo po prostu naturalne zużycie mechaniczne samego sensora.
Jak sprawdzić czujnik położenia wałka rozrządu?
Diagnostykę czujnika warto zacząć od podpięcia interfejsu OBD, który pozwoli odczytać kody błędów z komputera pokładowego. Często pojawiające się komunikaty sugerują problemy z sygnałem lub utratę synchronizacji pomiędzy wałem korbowym a rozrządem. Gdy już wiemy, co dolega elektronice, przejdźmy do dokładnych oględzin wizualnych. Skupmy się przede wszystkim na:
- złączu,
- izolacji przewodów,
- śladach przetarć,
- ogniskach korozji.
Te elementy mogą zakłócać pracę urządzenia. Do przeprowadzenia rzetelnych testów niezbędne będą odpowiednie narzędzia. Omomierzem sprawdzimy ciągłość obwodu, natomiast woltomierz potwierdzi, czy czujnik jest prawidłowo zasilany. Warto również użyć oscyloskopu, aby podejrzeć kształt impulsów i wykryć ewentualne zakłócenia elektryczne. Pamiętajmy, że w przypadku czujników Halla analizujemy sygnał cyfrowy, podczas gdy wersje indukcyjne wymagają zbadania przebiegu napięcia zmiennego. Otrzymane wyniki zawsze konfrontujemy z wartościami referencyjnymi z instrukcji serwisowej producenta. Jeśli pomiary wciąż nie dają jasnej odpowiedzi, najskuteczniejszym krokiem będzie podmiana na sprawny zamiennik, co pozwoli błyskawicznie wyeliminować podejrzenia o inne awarie elektryczne. Przy bardziej skomplikowanych problemach z synchronizacją silnika lepiej oddać auto w ręce profesjonalistów. Fachowa diagnostyka w warsztacie często okazuje się oszczędniejszym rozwiązaniem niż wymiana części na chybił trafił.
Co powoduje awarię czujnika położenia wałka rozrządu?
Awarie czujników to zazwyczaj wynik trudnych warunków eksploatacji oraz czynników zewnętrznych. Intensywna jazda, zwłaszcza pod dużym obciążeniem, sprzyja przegrzewaniu się elektroniki, co znacząco skraca żywotność podzespołów. Problemem bywa również brud – olej, pył czy nagar, które osiadając na obudowie rozrządu, skutecznie zakłócają precyzję pomiarów.
Mechaniczne uszkodzenia często wynikają z:
- uderzeń,
- naturalnego zużycia obudowy oraz tarczy mierniczej.
Nawet drobne wyszczerbienia na zębach koła sygnałowego potrafią doprowadzić do błędów w przesyłaniu informacji. Z kolei korozja styków lub uszkodzona wiązka elektryczna całkowicie przerywają komunikację ze sterownikiem, czyniąc urządzenie bezużytecznym. Warto też uważać na skoki napięcia i zakłócenia elektromagnetyczne, które są w stanie trwale zniszczyć delikatne sensory Halla.
Pamiętaj, że diagnostyka bywa zdradliwa. Problemy z czujnikiem wału korbowego czy błędy w oprogramowaniu sterownika często dają objawy łudząco podobne do awarii czujnika wałka rozrządu, co może skierować Cię na błędny trop. Aby zminimalizować ryzyko kosztownych napraw, dbaj o:
- czystość punktów montażowych,
- regularne kontrolowanie stanu izolacji przewodów.
To proste kroki, które realnie przedłużają sprawność całego układu.
Kiedy wymienić lub naprawić czujnik?
Zanim zdecydujesz się na serwis, poświęć chwilę na dokładną diagnostykę. Naprawa czujnika jest opłacalna głównie wtedy, gdy problem leży po stronie zewnętrznych podzespołów – wystarczy wtedy przeczyścić zabrudzone styki lub naprawić uszkodzoną wiązkę, by wszystko wróciło do normy. Jeśli jednak podczas badania oscyloskopem sygnał całkowicie zanika, mimo że zasilanie jest poprawne, a sterownik ECU uporczywie wyrzuca błędy wewnętrzne, jedynym sensownym wyjściem jest wymiana elementu.
Awarie układów Halla, MRE czy MPU są nieodwracalne, co definitywnie wyklucza je z naprawy. W popularnych jednostkach napędowych, takich jak X18XE czy X20XEV, często spotkasz podzespoły marki GM Siemens, dlatego przed zakupem nowego sensora zawsze zweryfikuj kompatybilność numerów seryjnych. Czasem wymiana okazuje się też jedynym logicznym krokiem, gdy stan techniczny obudowy pozostawia wiele do życzenia, a renowacja po prostu się nie opłaca.
Po instalacji nowego czujnika nie zapomnij o sprawdzeniu, czy sterownik wymaga adaptacji części – to kluczowe dla poprawnej pracy silnika. Następnie wyczyść pamięć błędów w ECU. Choć wizyta w profesjonalnym serwisie wiąże się z przewidywalnym wydatkiem, warto go ponieść, aby uniknąć poważniejszych awarii wtryskiwaczy lub katalizatora, które mogłyby mocno nadwyrężyć Twój portfel. Pamiętaj też, by przy wyborze części nie kierować się tylko ceną; wysoka jakość wykonania zamiennika to gwarancja precyzyjnych odczytów i świętego spokoju.
Jak uszkodzony czujnik wpływa na emisję spalin?
Awaria czujnika położenia wałka rozrządu skutecznie paraliżuje komunikację z jednostką sterującą silnika (ECU). Brak precyzyjnych danych o kącie obrotu wałka prowadzi do błędów w sekwencji zapłonu i wtrysku, co w nowoczesnych silnikach oznacza drastyczny spadek efektywności spalania. W efekcie auto zaczyna zużywać więcej paliwa, a do atmosfery trafia znacznie więcej szkodliwych substancji, takich jak:
- tlenek węgla,
- niespalone węglowodory.
Przekroczenie dopuszczalnych norm emisji spalin to nie tylko problem środowiskowy, ale często przyczyna negatywnego wyniku podczas obowiązkowego przeglądu technicznego. Co więcej, gdy sterownik ECU wykryje nieprawidłowości, przechodzi w tryb awaryjny, wdrażając zabezpieczające strategie pracy, które dodatkowo ograniczają osiągi pojazdu. Zazwyczaj o tym, że coś jest nie tak, dowiadujemy się dzięki kontrolce „check engine” na desce rozdzielczej. W takiej sytuacji kluczowa jest szybka diagnostyka i wymiana uszkodzonego elementu, co pozwala przywrócić fabryczne parametry pracy silnika i uniknąć poważniejszych uszkodzeń układu napędowego.
