Co oznacza luz w łożyskach stożkowych?
| Rodzaj luzu | Definicja | Charakterystyka |
|---|---|---|
| Luz promieniowy | Łożysko może wytrzymać obciążenia promieniowe | Występuje w stanie nienaprężonym |
| Luz osiowy | Łożysko może wytrzymać obciążenia osiowe w dwóch kierunkach | Występuje w stanie nienaprężonym, może wynosić 0,5-1 mm |
| Pierwotny luz | Luz łożysk w stanie swobodnym | Przed zamontowaniem w maszynie |
| Luz montażowy | Luz po zamontowaniu łożyska | Mniejszy niż pierwotny luz |
| Luz efektywny (roboczy) | Luz podczas pracy łożyska | Związany ze wzrostem temperatury i rozszerzalnością cieplną |
Luz łożyskowy to całkowity dystans, na jaki pierścień wewnętrzny może się przemieścić względem zewnętrznego. Wyróżniamy dwa jego rodzaje:
- promieniowy,
- osiowy.
Rodzaje te wynikają bezpośrednio z geometrii bieżni i elementów tocznych. Podczas gdy luz pierwotny charakteryzuje łożysko w stanie swobodnym, luz efektywny odnosi się już bezpośrednio do konkretnych warunków eksploatacji urządzenia. Precyzyjna regulacja tego parametru jest kluczowa, gdyż determinuje ona:
- rozkład obciążeń,
- poziom tarcia,
- ostateczną trwałość zmęczeniową podzespołu.
Błędne ustawienia nieuchronnie prowadzą do problemów technicznych, takich jak:
- uporczywy hałas,
- nasilone drgania,
- przegrzewanie się mechanizmu,
- co radykalnie przyspiesza degradację materiału.
W sytuacjach wymagających wyjątkowej sztywności konstrukcji stosuje się natomiast napięcie wstępne, które poprzez wprowadzenie ujemnego luzu eliminuje wszelkie luzy wewnętrzne. Dobór właściwych wartości zawsze powinien uwzględniać specyfikę danego węzła łożyskowego oraz zjawisko rozszerzalności cieplnej pracujących komponentów.
Jaki luz osiowy i promieniowy przyjąć w łożyskach stożkowych?
Właściwe ustawienie luzu osiowego i promieniowego w łożyskach stożkowych to klucz do ich bezawaryjnej pracy, a konkretne parametry zawsze dyktowane są przez warunki eksploatacji. Podczas projektowania bierze się pod uwagę nie tylko kierunek i wartość obciążeń, ale także prędkość obrotową oraz wymaganą precyzję ruchu. Inżynierowie dążą do zminimalizowania luzu roboczego, co poprawia współpracę elementów tocznych z bieżnią.
Choć w standardowych rozwiązaniach po montażu przyjmuje się wartości rzędu 0,5–1 mm, zawsze bezpieczniej jest zajrzeć do specyfikacji dostarczonej przez producenta. Klasyfikacja luzów promieniowych opiera się na normach, przy czym kluczowe jest założenie, że początkowa przestrzeń w łożysku musi być nieco większa niż ta wymagana podczas pracy.
Przy dobieraniu nastaw warto pamiętać o kilku istotnych prawidłowościach:
- zbyt luźne pasowanie skutkuje zazwyczaj uciążliwymi drganiami i hałasem,
- nadmierne zacieśnienie powoduje wzrost tarcia oraz temperatury,
- taki stan rzeczy przyspiesza degradację materiału i znacząco skraca życie całego podzespołu.
Warto też zauważyć, że łożyska z otworem stożkowym charakteryzują się większym luzem wyjściowym niż te o otworze walcowym. W sytuacjach, gdy szczegółowe wytyczne techniczne są niedostępne, dopuszcza się montaż metodą prób, pod warunkiem uważnej obserwacji stabilności termicznej i poziomu wibracji podczas rozruchu. Z kolei w zaawansowanych konstrukcjach, gdzie priorytetem jest sztywność, stosuje się montaż z luzem ujemnym. Osiąga się to poprzez napięcie wstępne, które skutecznie eliminuje wewnętrzne luzy już w momencie poddania łożyska obciążeniom roboczym.
Jak ustalić luz montażowy i roboczy?
Proces wyznaczania luzu montażowego i roboczego wymaga systematycznego podejścia. Na początku zawsze sięgamy po dokumentację producenta, by poznać wyjściową wartość wewnętrznej przestrzeni łożyska. Musimy przy tym uwzględnić:
- pasowanie na wcisk,
- ewentualne odkształcenia pierścieni,
- wpływ rozszerzalności cieplnej.
Te czynniki zawsze zauważalnie redukują wolną przestrzeń. Jeśli między pierścieniami wystąpi różnica temperatur, minimalny luz początkowy może gwałtownie zmaleć, co w skrajnych przypadkach doprowadzi do zakleszczenia mechanizmu. Dlatego podczas projektowania tak ważne jest precyzyjne wyliczenie wartości końcowej.
Fizyczny montaż opiera się zazwyczaj na stosowaniu podkładek dystansowych i skrupulatnej regulacji osiowej wału. Jeśli specyfika łożyska wymusza napięcie wstępne, celujemy w wartości ujemne. W sytuacjach bardziej złożonych, gdzie brakuje jasnych wytycznych, specjaliści korzystają z metody prób i błędów. Procedura ta opiera się na trzech filarach:
- wprowadzeniu założeń obliczeniowych,
- uważnym obserwowaniu rozruchu pod kątem temperatury, hałasu oraz drgań,
- końcowej kontroli stabilności pracy pod obciążeniem.
Kluczem do sukcesu jest świadomość, że luz roboczy jest niemal zawsze mniejszy od pierwotnego. Wynika to nie tylko z warunków pracy, ale również z oddziaływania sił promieniowych na geometrię bieżni. Stabilność i wieloletnia trwałość łożyskowania zależą w ogromnej mierze od tego, jak skutecznie potrafimy kontrolować te zmiany.

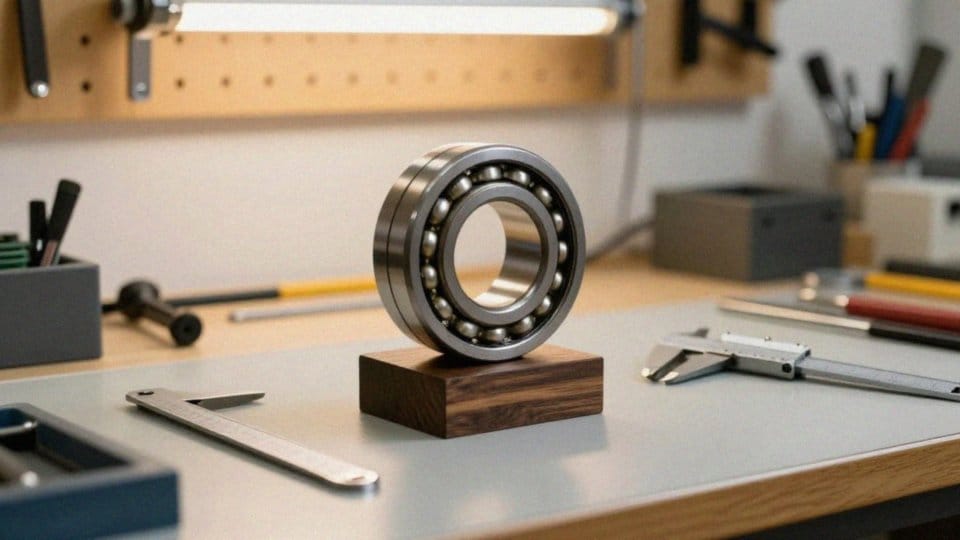

Jak pasowanie na wcisk wpływa na luz łożysk stożkowych?
Montaż łożyska na wcisk nieuchronnie prowadzi do osiowego zaciśnięcia pierścienia, co zmusza go do rozszerzenia i tym samym ogranicza luz wewnętrzny. Skala tego zjawiska uzależniona jest od wielu czynników, w tym od:
- rodzaju pasowania,
- wymiarów komponentu,
- właściwości zastosowanego materiału.
Ponieważ proces ten trwale wpływa na geometrię łożyska, kluczowe jest uwzględnienie odpowiedniego luzu początkowego już podczas tworzenia projektu. Choć pewien stopień redukcji luzu bywa korzystny dla stabilności pracy urządzenia, musimy zachować ostrożność. Nadmierne odkształcenie pierścieni może zwiększyć tarcie i doprowadzić do niebezpiecznego przegrzania, szczególnie w układach mocno obciążonych. Aby trzymać te zmiany w ryzach, zawsze zaleca się precyzyjny pomiar luzu bezpośrednio po zakończeniu instalacji. Gdy przewidzenie efektów pasowania okazuje się niemożliwe, niezawodnym rozwiązaniem stają się podkładki dystansowe. Pozwalają one na dokładną korektę powstałych odkształceń i precyzyjne ustawienie parametrów pracy w całym węźle łożyskowym.

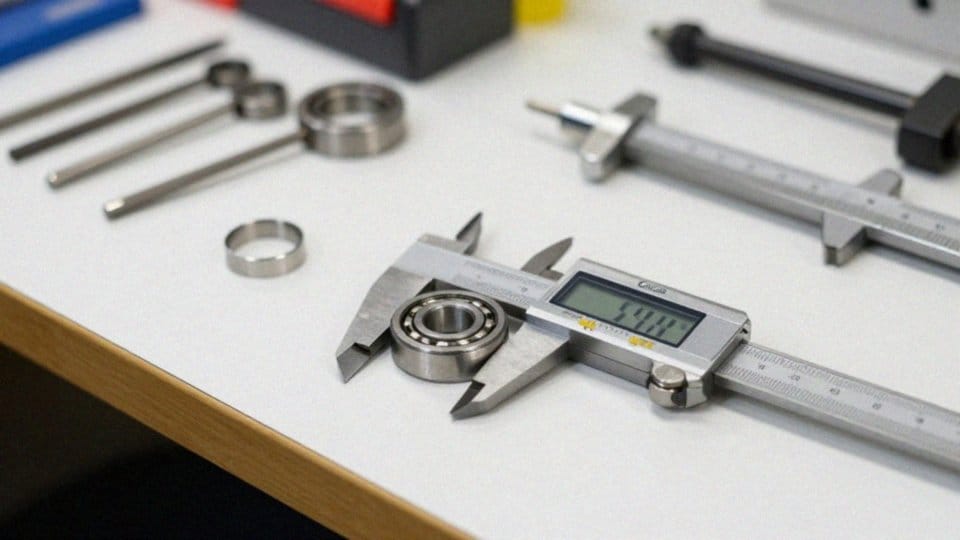

Jak uwzględnić temperaturę i napięcie wstępne w łożyskach?
Wzrost temperatury podczas pracy łożyska wywołuje jego rozszerzalność, co w konsekwencji redukuje luz efektywny. Zjawisko to staje się szczególnie kłopotliwe, gdy pierścień wewnętrzny nagrzewa się szybciej od zewnętrznego, drastycznie zmniejszając wolną przestrzeń roboczą. Aby uniknąć ryzyka zatarcia, projektanci muszą uwzględnić przewidywane obciążenia osiowe i promieniowe już na etapie planowania.
Często stosuje się napięcie wstępne, czyli celowe wprowadzenie ujemnego luzu, by podnieść sztywność całego układu. Choć metoda ta jest zgodna z zaleceniami producentów, wymaga precyzji; jej niewłaściwe ustawienie prowadzi do przegrzewania podzespołów i szybkiej degradacji materiału.
Proces kalibracji składa się z trzech kluczowych etapów:
- wyznaczamy minimalny luz wyjściowy, biorąc pod uwagę różnice temperatur i wpływ pasowania ciasnego,
- dokładnie sprawdzamy opory tarcia rozruchowego,
- weryfikujemy poprawność montażu poprzez monitorowanie temperatury, wibracji oraz generowanego hałasu.
Jeśli po wymianie łożysko szybko się nagrzewa, zazwyczaj oznacza to, że pasowanie jest zbyt ciasne. Uwzględnienie rozszerzalności cieplnej materiałów pozwala zachować odpowiednie warunki smarowania i znacząco wydłużyć bezawaryjną pracę urządzenia.
Jak mierzyć luz łożysk stożkowych: czujnik czy szczelinomierz?
Wybór między czujnikiem zegarowym a szczelinomierzem to przede wszystkim kwestia balansu między wymaganą precyzją a ilością dostępnego miejsca. Czujnik zegarowy to narzędzie o znacznie większej dokładności, które świetnie sprawdza się w kompleksowych pomiarach – zarówno luzów promieniowych, jak i osiowych. Z kolei szczelinomierz wybieramy zazwyczaj wtedy, gdy zależy nam na szybkiej, nieskomplikowanej weryfikacji luzu osiowego.
W profesjonalnych zastosowaniach to czujnik gra pierwsze skrzypce, precyzyjnie rejestrując skrajne położenia wału. Co więcej, pozwala on na badanie zachowania maszyny pod obciążeniem, co jest kluczowe dla poznania realnego luzu roboczego. Szczelinomierze zostawiamy raczej do prostszych zadań, gdzie dostęp do szczeliny nie stanowi wyzwania.
Jeśli jednak priorytetem jest najwyższa dokładność, czujnik zegarowy nie ma sobie równych, umożliwiając m.in. śledzenie przemieszczeń w różnych punktach kątowych. Niezależnie od przyjętej metody, montaż to nie koniec pracy. Po instalacji trzeba uważnie obserwować parametry eksploatacyjne urządzenia.
Jeśli zauważysz:
- niepokojący hałas,
- nadmierne nagrzewanie się łożysk,
- charakterystyczne wibracje,
może to być sygnał do wprowadzenia korekt, na przykład za pomocą klucza dynamometrycznego. Ostateczna decyzja zawsze powinna wynikać z zaleceń producenta i specyfiki danej konstrukcji.
Jak regulować luz w łożyskach stożkowych?
Prawidłowa regulacja luzu w łożyskach stożkowych opiera się na precyzyjnym ustawieniu pierścieni, co zapewnia optymalne warunki pracy podzespołu. Najczęściej wykorzystuje się w tym celu podkładki dystansowe, które umieszczone między elementami pozwalają na dokładne spozycjonowanie wału w oprawie.
W rozwiązaniach wyposażonych w nakrętkę regulacyjną, pożądany efekt uzyskamy dzięki jej dokręceniu z odpowiednią siłą. W tym procesie kluczowe jest użycie klucza dynamometrycznego, który gwarantuje powtarzalność montażu i chroni przed nadmiernym zaciśnięciem łożyska, co mogłoby niepotrzebnie zwiększyć tarcie.
Aby rzetelnie zweryfikować luz po zakończeniu prac, warto posłużyć się czujnikiem zegarowym, który pozwoli precyzyjnie monitorować przemieszczenia osiowe. Nie bez znaczenia pozostaje również dobór smaru, gdyż jego jakość wpływa na stabilność cieplną urządzenia podczas rozruchu.
Jeśli konstrukcja pozwala na wprowadzenie napięcia wstępnego, należy działać wyjątkowo rozważnie, pamiętając o dopuszczalnych granicach odkształceń materiału. Po każdej modyfikacji ustawień niezbędne jest przeprowadzenie testów.
Podczas takiej pracy obserwujemy temperaturę roboczą oraz poziom wibracji i generowanego hałasu, oceniając przy okazji, czy opór obrotu nie jest zbyt wysoki. Wszelkie nieprawidłowości sygnalizowane przez te parametry są sygnałem do ponownej korekty — czy to poprzez zmianę grubości podkładek, czy lekkie poluzowanie nakrętki.
Finalne nastawy zawsze powinny pokrywać się z wytycznymi producenta, gdyż tylko w ten sposób zagwarantujemy łożysku długą żywotność i unikniemy przedwczesnego zmęczenia materiału.
Jakie skutki mają zbyt ciasny lub zbyt luźny luz?
Zbyt ciasny luz łożyskowy, będący często efektem błędnego pasowania lub nadmiernego napięcia wstępnego, powoduje znaczny skok momentu tarcia. Podniesiona temperatura, zauważalna nieraz tuż po uruchomieniu urządzenia, to sygnał ostrzegawczy, który zwiastuje przyspieszoną degradację bieżni i elementów tocznych. Długofalowo prowadzi to do spadku trwałości zmęczeniowej układu, a w skrajnych scenariuszach skutkuje trwałym uszkodzeniem strukturalnym.
Zauważalny wzrost hałasu oraz odkształcenia pierścieni to wyraźne objawy przeciążeń, których nie wolno ignorować. Z kolei zbyt duża swoboda wewnątrz łożyska zaburza prawidłowy rozkład sił, co negatywnie odbija się na precyzji obrotu i staje się źródłem uciążliwych wibracji. Jeśli luz jest nadmierny, może nawet dojść do rozluźnienia całego węzła łożyskowego.
Niezależnie od tego, czy mamy do czynienia z zakleszczeniem, czy nadmiarem miejsca, oba stany drastycznie skracają potencjalną żywotność podzespołu. Precyzyjna kalibracja na etapie montażu jest więc niezbędna, aby zapewnić stabilność pracy maszyny i uniknąć kosztownych awarii w przyszłości.
