Co to jest laserowe cięcie?
Kluczem do skutecznego cięcia laserowego jest wykorzystanie wiązki o dużej mocy, która radzi sobie z obróbką materiału poprzez:
- topienie,
- spalanie,
- całkowite odparowanie.
Ta zaawansowana technologia cieszy się ogromną popularnością, głównie dzięki bezstykowemu charakterowi pracy. Brak fizycznego kontaktu narzędzia z detalem eliminuje problem jego zużycia, a niezwykle skupiony promień pozwala uzyskać imponującą precyzję i bardzo wąską szczelinę cięcia. Co więcej, proces ograniczony do niezbędnego minimum minimalizuje strefę wpływu ciepła, dzięki czemu drastycznie spada ryzyko wystąpienia odkształceń termicznych.
W zależności od specyfiki projektu, inżynierowie sięgają po różne rozwiązania, takie jak lasery CO2 czy coraz powszechniejsze systemy światłowodowe (fiber). Ostateczny sukces zależy jednak od umiejętnego dopasowania mocy źródła i długości fali do rodzaju obrabianego tworzywa – to właśnie te parametry decydują o idealnej gładkości krawędzi, jakiej wymagają nowoczesne standardy przemysłowe.

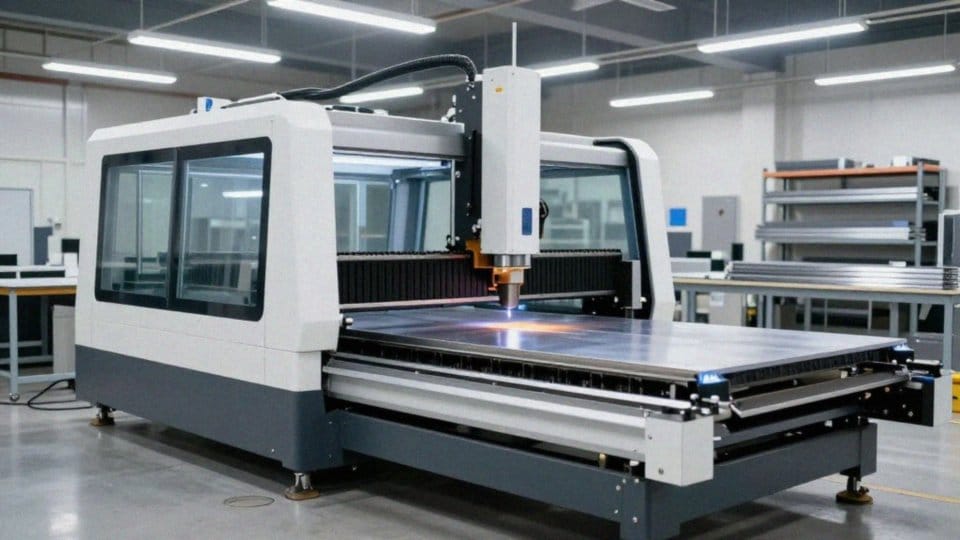

Jakie są zalety i zastosowania cięcia laserowego?
| Cecha | Korzyść |
|---|---|
| Precyzja | Umożliwia realizację skomplikowanych projektów |
| Bezstykowe cięcie | Nie narusza powierzchni detali |
| Brak obróbki końcowej | Oszczędza czas i koszty |
| Szybkość | Redukuje czas obróbki w porównaniu do tradycyjnych metod |
| Ekonomiczność | Jest najbardziej ekonomicznym procesem cięcia blach i metalu |
| Wysoka jakość krawędzi | Zapewnia gładkie krawędzie bez potrzeby dalszej obróbki |
Wysoka precyzja cięcia laserowego pozwala na realizację nawet najbardziej skomplikowanych projektów z dokładnością do dziesiątych części milimetra. Krawędzie po obróbce są idealnie gładkie, co eliminuje konieczność żmudnego szlifowania i znacząco przyspiesza cały cykl produkcyjny. Ponieważ proces ten nie wykorzystuje fizycznych narzędzi, które ulegałyby zużyciu, staje się wyjątkowo opłacalnym rozwiązaniem – szczególnie w przypadku prototypowania czy krótkich serii.
System ten radzi sobie z szeroką gamą materiałów, takich jak:
- klasyczna stal węglowa,
- stal nierdzewna,
- miedź,
- mosiądz,
- aluminium.
Z tej technologii powszechnie korzystają kluczowe gałęzie przemysłu, jak:
- branża automotive,
- lotnictwo,
- elektronika.
W tych branżach wycina się zarówno blachy, jak i bardziej złożone elementy konstrukcyjne. Oprócz samego cięcia, maszyny świetnie sprawdzają się przy:
- grawerowaniu,
- znakowaniu detali,
- przygotowywaniu komponentów pod gięcie i spawanie.
Współczesna automatyzacja zmienia oblicze produkcji, a pełna integracja z oprogramowaniem CAD/CAM pozwala na bezpośrednie przesyłanie plików DXF, DWG czy STEP do maszyny. Dzisiejsze narzędzia do automatycznej wyceny i intuicyjne kreatory zamówień sprawiają, że cały proces staje się dla klienta szybki i bezproblemowy. Co więcej, dzięki minimalizacji odpadów materiałowych, laserowa obróbka metali wypada znacznie korzystniej pod względem ekologicznym i finansowym niż tradycyjne metody mechaniczne.

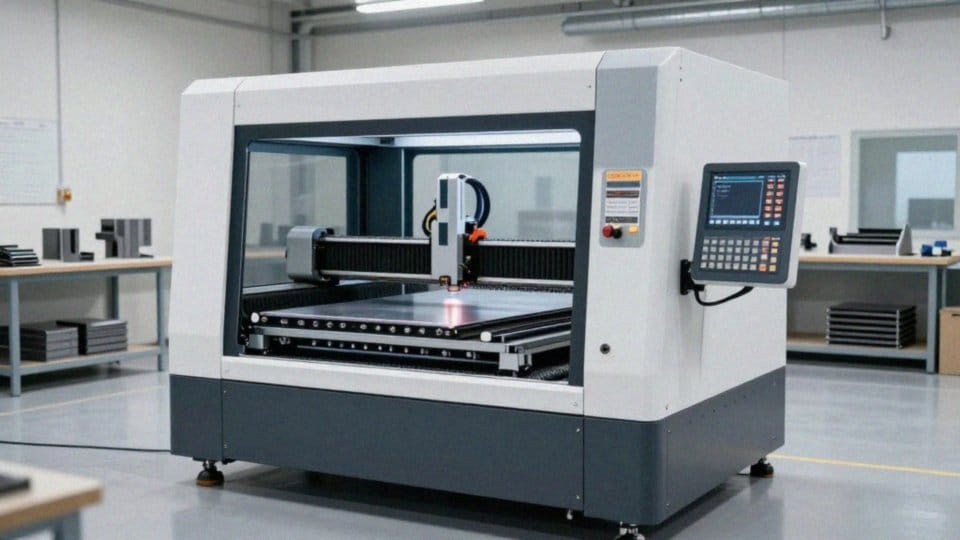

Jak przebiega proces cięcia laserowego?
Wszystko zaczyna się od sprawdzenia plików technicznych przesłanych w formatach takich jak DXF, DWG czy STEP. Gdy projekt trafi już do oprogramowania maszyny CNC, operator musi precyzyjnie dostosować jej ustawienia – od mocy lasera i prędkości działania, aż po ogniskową soczewki. To właśnie te detale przesądzają o ostatecznej jakości krawędzi oraz szerokości szczeliny cięcia.
Trafiający na stół roboczy materiał, zazwyczaj o formacie 1500 x 3000 mm, poddawany jest obróbce z użyciem gazu procesowego. Wybór odpowiedniego medium jest tu kluczowy:
- azot świetnie sprawdzi się jako gaz obojętny,
- natomiast tlen, wykorzystywany głównie przy stali węglowej, inicjuje reakcję egzotermiczną, wspierając proces cięcia.
W pracy możemy wyróżnić trzy główne techniki:
- spalanie, gdzie tlen przyspiesza reakcję i usuwa tlenki żelaza,
- stapianie, polegające na wydmuchiwaniu płynnego materiału strumieniem gazu,
- sublimację, w której wiązka lasera od razu zamienia tworzywo w parę.
Dzięki nowoczesnym rozwiązaniom, takim jak JobControl Vision, oraz automatyzacji, maszyny potrafią nie tylko idealnie wycinać skomplikowane kształty, ale również optymalnie układać je na arkuszu. Po zejściu z maszyny gotowe elementy rzadko wymagają dodatkowej pracy – zazwyczaj wystarczy jedynie drobne usunięcie zadziorów. Nad bezpieczeństwem całego procesu czuwają zaawansowane systemy monitorujące na bieżąco parametry wiązki, co niemal całkowicie eliminuje ryzyko wystąpienia błędów.
Jakie materiały można ciąć laserem?
Obróbka laserowa otwiera szerokie spektrum możliwości w pracy z wieloma surowcami. O tym, co ostatecznie trafi na stół roboczy, decydują parametry techniczne maszyny oraz rodzaj wykorzystywanego źródła promieniowania. W przemyśle królują stopy stali, a w szczególności:
- stal węglowa,
- stal nierdzewna.
Nowoczesne systemy światłowodowe z powodzeniem radzą sobie również z metalami nieżelaznymi, choć:
- aluminium,
- miedź,
- mosiądz
to trudniejsi przeciwnicy. Ze względu na wysoki współczynnik odbicia światła, te dwa ostatnie wymagają od urządzenia znacznie większej mocy. Gdy w grę wchodzą materiały niemetaliczne, jak:
- drewno,
- rozmaite tworzywa sztuczne,
- lasery typu CO2
okazują się niezastąpione. Zdarza się jednak, że nietypowe projekty wymuszają sięgnięcie po bardziej specjalistyczne rozwiązania, takie jak technologia Nd:YAG. Podczas projektowania procesu kluczowe jest również dobranie odpowiednich gazów technicznych. Azot, działający jako osłona, gwarantuje estetyczne, wolne od utleniania krawędzie. Zastosowanie tlenu pozwala natomiast nie tylko usprawnić cięcie stali węglowej, ale także realnie obniżyć koszty operacyjne. Bezpieczeństwo operatorów pozostaje priorytetem, zwłaszcza przy pracy z materiałami reaktywnymi czy tworzywami pokrytymi powłokami ochronnymi, które pod wpływem ciepła mogą uwalniać toksyczne opary. Rzetelna filtracja i wydajna wentylacja to podstawa każdego stanowiska. Ostatecznie to precyzyjne dopasowanie wiązki do konkretnego materiału decyduje o powtarzalności detali i pozwala unikać kosztownych strat w surowcu.
Jaką grubość materiału można ciąć laserem?
Wydajność cięcia laserem jest bezpośrednio uzależniona od parametrów technicznych urządzenia oraz specyfiki surowca, który poddajemy obróbce. Spójrzmy na przykład systemu Eagle eVision o mocy 6 kW; maszyna ta radzi sobie z różnorodnymi arkuszami, bez trudu osiągając głębokość cięcia rzędu 22 mm dla większości standardowych metali. W przypadku stali czarnej, nierdzewnej czy aluminium zakres ten zawiera się zazwyczaj w przedziale od 0,5 do 22 mm.
Dobór odpowiedniego sprzętu, takiego jak NextFiber 3015 LS, stanowi fundament sukcesu produkcyjnego. Gdy pracujemy z cienkimi blachami do 4 mm, możemy liczyć na imponującą szybkość procesu przy zachowaniu idealnie czystych krawędzi. Sytuacja zmienia się jednak przy materiałach o średniej grubości, które wymuszają na operatorze użycie wyższej mocy lasera. Z kolei obróbka najgrubszych elementów, zbliżających się do granicznych 22 mm, wymaga już zaawansowanych technik, takich jak cięcie tlenowe czy wykorzystanie stanu ciekłego, aby poradzić sobie z oporem materiału.
Warto pamiętać, że każdy centymetr grubości więcej to wyzwanie dla budżetu i stabilności procesu. Im grubszy detal, tym wyższe koszty operacyjne, na co wpływ ma przede wszystkim wzmożony pobór energii. Pojawiają się także wyzwania techniczne – większe przekroje są bardziej podatne na odkształcenia cieplne oraz powstawanie uciążliwych zadziorów. Kluczem do uzyskania detalu wysokiej jakości, który nie będzie wymagał dodatkowego szlifowania, jest perfekcyjne zbalansowanie prędkości cięcia z grubością płyty.
Jak dobrać moc lasera i rodzaj gazu procesowego?
Precyzyjne dopasowanie mocy lasera oraz odpowiedniego gazu technicznego to fundament, na którym opiera się nie tylko jakość krawędzi, ale i rentowność całego procesu produkcji. Kluczem do sukcesu jest właściwa kalibracja mocy promieniowania względem grubości ciętego arkusza i jego fizycznych właściwości, takich jak zdolność do absorpcji energii. Podczas gdy cienkie blachy zadowolą się skromniejszymi parametrami, cięcie materiałów przekraczających 15–20 mm grubości wymusza użycie systemów generujących moc rzędu kilku kilowatów.
Obróbka metali o wysokim wskaźniku odbicia, takich jak:
- miedź,
- mosiądz,
- aluminium.
bywa kłopotliwa. Wymaga ona nie tylko potężnego źródła energii, ale przede wszystkim fachowej konfiguracji głowicy, co chroni delikatne układy optyczne przed groźnymi powrotami wiązki. W tym aspekcie stabilność procesu jest bezpośrednio skorelowana z optymalnym sterowaniem mocą lasera.
Równie istotną rolę odgrywa gaz techniczny, który musi efektywnie usuwać upłynniony metal, jednocześnie zabezpieczając krawędzie przed defektami. Azot, będący gazem obojętnym, jest nieoceniony przy obróbce stali nierdzewnej czy aluminium, gdzie zależy nam na śnieżnobiałych, czystych krawędziach wolnych od nalotów i utleniania. Z kolei tlen, wykorzystywany przy stali węglowej, wykazuje działanie katalizujące – reakcja egzotermiczna wyraźnie przyspiesza cięcie grubszych elementów, co przekłada się na niższe nakłady finansowe, mimo pozostawienia śladów utlenienia na krawędzi.
Ostateczny rezultat zależy również od detali:
- właściwego ciśnienia,
- przepływu mieszanki,
- odpowiedniego doboru dyszy.
Ścisła kontrola tych parametrów nie tylko poprawia wydajność stanowiska, ale wpływa na bezpieczeństwo pracy dzięki lepszemu odprowadzaniu oparów. Inżynierowie powinni zatem zawsze szukać złotego środka między oczekiwaną estetyką wykonania a tempem produkcji, aby zapewnić najbardziej korzystny stosunek jakości do kosztu jednostkowego każdego detalu.
Jak przygotować pliki i złożyć zamówienie na cięcie laserowe?
Aby sprawnie zrealizować Twoje zlecenie, niezbędne są pliki wektorowe w formatach:
- DXF,
- DWG,
- STEP.
Dokumentacja powinna precyzyjnie określać:
- geometrię,
- punkty startowe,
- miejsca wymagające grawerowania.
Pamiętaj również o dołączeniu informacji dotyczących:
- rodzaju materiału,
- jego grubości,
- ustalonych tolerancji wymiarowych.
Większość projektów wycenisz błyskawicznie dzięki naszemu kreatorowi zamówień online. System ten akceptuje pliki DXF oraz STEP, niemal natychmiastowo generując kosztorys. Jeśli jednak planujesz bardziej złożoną realizację, prześlij nam pełną dokumentację techniczną, uwzględniając w niej procesy dodatkowe, takie jak:
- gięcie,
- spawanie,
- lakierowanie.
Każde przyjęte zlecenie poddajemy wnikliwej weryfikacji rysunków w poszukiwaniu błędów technicznych. Następnie przeprowadzamy proces nestingu, czyli optymalne rozmieszczenie elementów na arkuszu, co pozwala znacznie ograniczyć ilość odpadów. Nasi operatorzy, korzystając z zaawansowanych systemów klasy JobControl Vision, dbają o perfekcyjne dopasowanie parametrów cięcia do Twojego projektu.
Przy większych nakładach warto zdecydować się na wykonanie prototypu, co pozwoli zweryfikować jakość detali przed startem pełnej produkcji. Pamiętaj, że na cenę końcową wpływa zarówno stopień skomplikowania geometrii, jak i ilość wykorzystanego surowca. Abyśmy mogli sprawnie domknąć zamówienie, prosimy o przesłanie wytycznych logistycznych:
- terminu realizacji,
- preferencji dotyczących pakowania i transportu.
Dzięki precyzyjnym wymaganiom dotyczącym wykończenia krawędzi, każdy element – od pojedynczej części po serię produkcyjną – będzie spełniał Twoje najwyższe standardy.
