Czym jest laserowe cięcie stali?
Cięcie laserowe stali to zaawansowana technika wykorzystująca energię skupionej wiązki światła do niezwykle precyzyjnego topienia i odparowywania metalu. Ponieważ proces ten odbywa się bezstykowo, całkowicie wyeliminowano ryzyko mechanicznego uszkodzenia powierzchni obrabianego elementu. Wszystko zaczyna się od promieniowania, które za sprawą układu soczewek i luster trafia w jeden, punktowy obszar o ogromnym zagęszczeniu energii. Dzięki temu ciepło nie rozprzestrzenia się na cały detal, co skutecznie minimalizuje ryzyko niepożądanych odkształceń termicznych.
Gdy materiał w wyznaczonym miejscu przechodzi w stan ciekły, zostaje natychmiast usunięty za pomocą nadmuchu gazami procesowymi. W nowoczesnym przemyśle najczęściej spotkamy cztery rozwiązania:
- lasery CO₂,
- lasery YAG,
- lasery plazmowe,
- lasery typu fiber.
Bez względu na wybór technologii, każda z nich oferuje imponującą dokładność na poziomie 0,1 mm. To właśnie dlatego metoda ta stała się złotym standardem przy wykonywaniu nawet najbardziej skomplikowanych projektów. Co więcej, inwestycja w laser pozwala realnie ograniczyć ilość odpadów i gwarantuje, że każde wyprodukowane elementy będą identyczne pod kątem geometrycznym.
Jakie korzyści daje laserowe cięcie stali?
| Korzyść | Opis |
|---|---|
| Wysoka precyzja | Dokładna obróbka materiałów i uzyskanie pożądanych kształtów |
| Minimalizacja uszkodzeń | Bezstykowe cięcie detali zmniejsza ryzyko uszkodzenia przedmiotu |
| Redukcja kosztów | Minimalizacja odpadów materiałowych i kosztów produkcji |
| Brak utleniania | Zapobieganie utlenianiu materiału w miejscu cięcia |
| Realizacja skomplikowanych projektów | Możliwość wykonania kształtów niemożliwych do uzyskania innymi metodami |
Wykonywana z niezwykłą precyzją obróbka metalu gwarantuje perfekcyjną jakość krawędzi, co sprawia, że zazwyczaj nie trzeba tracić czasu na ich wykańczanie. Bezstykowy charakter tej metody chroni strukturę materiału przed uszkodzeniami i otwiera drzwi do tworzenia złożonych projektów z bardzo wąskimi szczelinami – takich, których wykonanie tradycyjnymi narzędziami byłoby wręcz niemożliwe.
Inteligentny rozkrój arkusza pozwala maksymalnie wykorzystać surowiec, co nie tylko przekłada się na oszczędności, ale również podnosi efektywność całej produkcji. Z kolei automatyzacja wyceny znacząco przyspiesza obsługę zleceń, nawet tych nietypowych. Dzięki temu klienci otrzymują swoje zamówienia znacznie szybciej niż w przypadku klasycznych technologii.
W dłuższej perspektywie metoda laserowa realnie obniża koszty jednostkowe, co najbardziej odczuwa się przy dużych seriach produktów. Osiągamy przy tym stuprocentową powtarzalność – każdy detal z partii ma dokładnie takie same wymiary. Dbamy również o środowisko, stawiając na oszczędne zużycie energii i surowców. Ponieważ nasze cięcie nie powoduje odkształceń, gotowe komponenty są od razu gotowe do użycia w procesie montażu.
Gdzie stosuje się laserowe cięcie stali?
Współczesna technologia laserowa odgrywa fundamentalną rolę w rozwoju wielu gałęzi przemysłu. W budownictwie oraz sektorach produkcyjnych służy ona przede wszystkim do:
- precyzyjnej obróbki blach,
- rur,
- rozmaitych profili stalowych.
Z podobną dokładnością korzysta z niej branża motoryzacyjna, wytwarzając:
- skomplikowane elementy karoserii,
- wytrzymałe wsporniki.
Lotnictwo stawia przed laserami jeszcze wyższe wymagania, wykorzystując je do:
- tworzenia trwałych,
- technicznie zaawansowanych części konstrukcyjnych.
Podobną precyzję ceni przemysł zbrojeniowy, gdzie metodą tą obrabia się:
- stalowe elementy pojazdów opancerzonych,
- systemów obronnych.
W sektorze spożywczym urządzenia te pozwalają wycinać komponenty ze stali nierdzewnej, rygorystycznie spełniające standardy bezpieczeństwa HACCP, z kolei w medycynie umożliwiają produkcję wyspecjalizowanych narzędzi zabiegowych. Wszechstronność tej metody doceniono także w:
- górnictwie,
- elektronice,
- zaawansowanych instalacjach przemysłowych.
Dzięki swojej elastyczności, technologia ta sprawdza się równie dobrze przy:
- wielkoseryjnej produkcji,
- tworzeniu pojedynczych prototypów,
- realizacji indywidualnych projektów.
Jak działa proces cięcia stali laserem?
Cięcie laserowe opiera się na skupieniu energii wiązki w niezwykle małym punkcie, co generuje ogromną gęstość mocy zdolną do błyskawicznego przetapiania metalu. Za precyzyjne formowanie wiązki zgodnie z wymaganiami projektu odpowiada zaawansowany układ soczewek i luster. Kluczowe znaczenie dla efektywności obróbki oraz możliwości przecinania grubszych arkuszy ma odpowiedni dobór mocy – sięgającej przykładowo 4,5 kW – oraz długości fali lasera.
Równie istotną rolę odgrywa gaz techniczny, który wydmuchuje stopiony materiał ze szczeliny, zapobiegając powstawaniu niechcianych osadów. Wybór medium zależy głównie od oczekiwań:
- tlen przyspiesza proces w stalach węglowych poprzez utlenianie,
- azot lub argon gwarantują czyste, matowe wykończenie krawędzi, co jest nieodzowne w obróbce stali nierdzewnej.
Osiągnięcie doskonałej jakości cięcia wymaga ścisłej kontroli parametrów technicznych. Szybkość posuwu, ciśnienie gazu oraz precyzyjne ustawienie ogniskowej soczewki to kluczowe czynniki, których właściwa konfiguracja pozwala niemal całkowicie wyeliminować odkształcenia termiczne obrabianego detalu. Współczesne systemy sterowania automatyzują te ustawienia, dbając o utrzymanie stałej gęstości energii w całym obszarze roboczym przez cały czas trwania operacji.
Jakie materiały i grubości tniemy laserem?
Obróbka laserowa to niezwykle wszechstronna technologia, która pozwala na precyzyjną pracę zarówno z metalami, jak i tworzywami sztucznymi. W typowych procesach produkcyjnych najczęściej spotykamy się z arkuszami stali czy aluminium o grubości od 0,5 mm do 22 mm, choć nowoczesne systemy fiber o znacznej mocy radzą sobie nawet z 60-milimetrową stalą nierdzewną.
Wybór metali jest szeroki – od klasycznej stali węglowej po zaawansowane stopy, takie jak:
- stal austenityczna,
- stal ferrytyczna,
- stal martenzytyczna,
- stal Duplex.
Ta ostatnia, wraz z innymi odmianami nierdzewnymi, jest kluczowym surowcem w branżach o wyśrubowanych normach czystości, głównie dzięki swojej odporności na korozję. Z kolei praca z materiałami o wysokim współczynniku odbicia, czyli:
- miedzią,
- mosiądzem,
- aluminium,
wymaga od operatora wprawy i odpowiedniego dobrania mocy wiązki. Laser świetnie sprawdza się także poza obróbką metalu. Z powodzeniem wykorzystuje się go do:
- cięcia pleksi,
- drewna,
- rozmaitych tworzyw sztucznych,
- w specjalistycznych zastosowaniach nawet szkła.
Każdy z tych procesów wymaga indywidualnego podejścia, gdyż technologia musi być dostosowana do fizycznej natury surowca. Przykładowo, stal węglowa doskonale absorbuje energię lasera, co ułatwia obróbkę, jednak przy polerowanych powierzchniach konieczna jest precyzyjna kalibracja optyki, aby zyskać czystą krawędź cięcia przy zachowaniu wysokiej efektywności energetycznej.

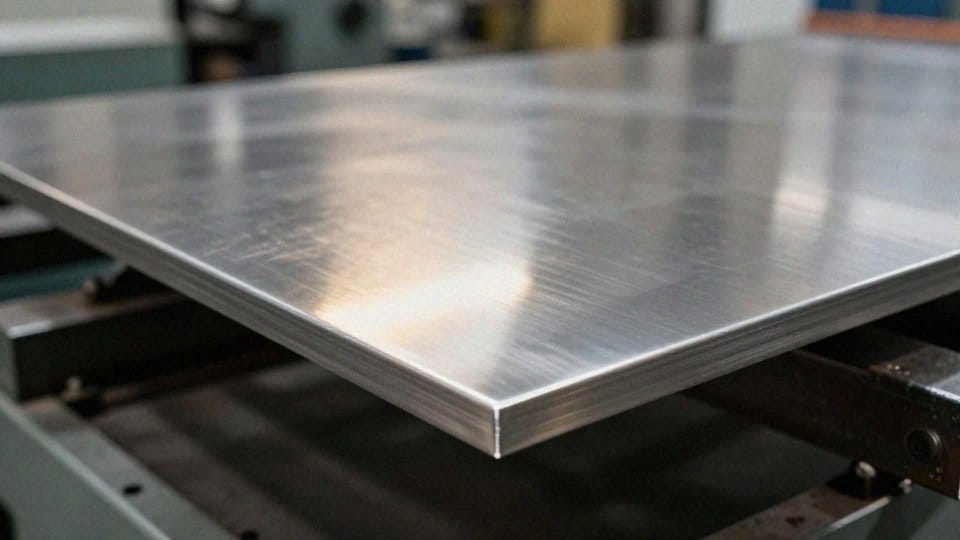

Jakie parametry lasera wpływają na krawędzie?
Osiągnięcie idealnej krawędzi i estetycznego wyglądu stali wymaga precyzyjnego wyważenia technicznych parametrów obróbki. Wszystko zaczyna się od mocy lasera ustawionej na 4,5 kW, która determinuje zarówno dynamikę pracy, jak i głębokość, na jaką wnika wiązka. Musimy być tu bardzo ostrożni: zbyt słaby promień grozi niedocięciami, a zbyt intensywny może nieodwracalnie odkształcić obrabiany materiał pod wpływem temperatury.
Istotna jest także długość fali, decydująca o efektywności absorpcji energii przez konkretny stop metali. Stabilność cięcia zależy w dużej mierze od:
- ogniskowej,
- rozmiaru plamki.
Wybierając mniejszą plamkę, zyskujemy precyzyjną, wąską szczelinę o znacznie mniejszej chropowatości. Równie ważne jest tempo pracy – przy zbyt wolnym posuwie ryzykujemy nadtopienie detalu, natomiast zbyt szybki ruch nie pozwoli na sprawne usunięcie płynnego metalu ze strefy cięcia.
Nie bez znaczenia pozostaje również wybór gazu technicznego. Tlen świetnie sprawdza się w przypadku stali węglowej, wyraźnie przyspieszając pracę, choć wiąże się to ze zmianą struktury chemicznej samej krawędzi. Jeśli priorytetem jest czysta, nieutleniona powierzchnia – na przykład przy obróbce stali nierdzewnej – sięgamy po azot lub argon. Całość procesu dopełnia staranne ustawienie ciśnienia gazu, co pozwala wyeliminować degradację krawędzi.
Dzięki takiemu dopasowaniu wszystkich zmiennych otrzymujemy gotowe komponenty, które nie wymagają już żadnej dodatkowej obróbki wykańczającej.

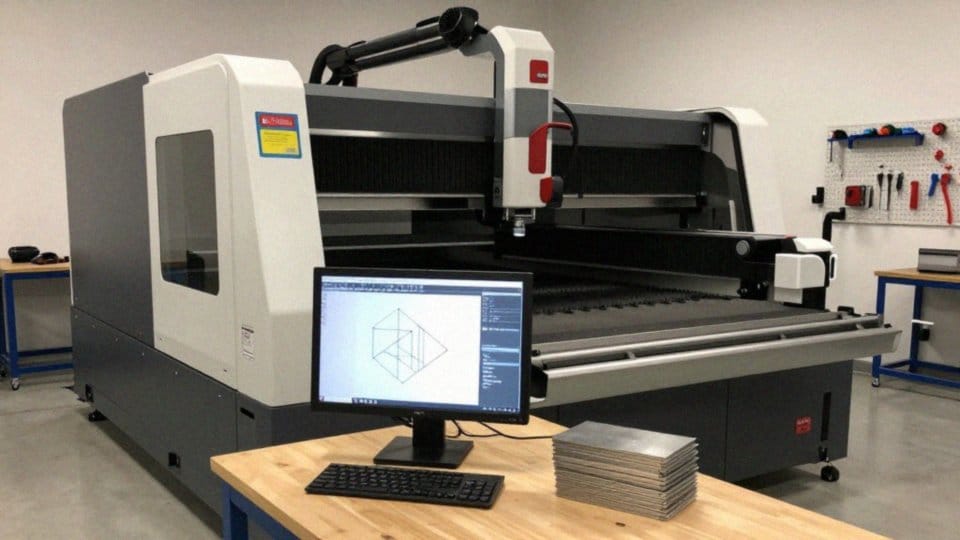

Jak przygotować pliki CAD do cięcia laserem?
Starannie przygotowana dokumentacja techniczna to fundament szybkiej i bezproblemowej realizacji każdego zlecenia. Jeśli planujesz cięcie płaskie, najwygodniejszymi formatami będą dxf lub dwg, natomiast pliki stp i step sprawdzą się najlepiej w sytuacjach wymagających dalszej integracji przestrzennych elementów.
Kluczem do sukcesu jest poprawna geometria projektu – wszystkie linie muszą tworzyć zamknięte obrysy. Niezbędne jest również usunięcie:
- nakładających się krzywych,
- niepotrzebnych punktów przecięcia,
- drobnych fragmentów, które mogłyby niepotrzebnie komplikować ścieżkę narzędzia.
Warto postawić na przejrzystość, rozdzielając poszczególne operacje na oddzielne warstwy. Innym kolorem lub warstwą zaznaczamy cięcie zewnętrznych krawędzi, a innym grawerunek czy laserowe znakowanie. Planując detale pod gięcie blach, nie zapominaj o uwzględnieniu technologicznych promieni zaokrągleń oraz optymalnych odstępach między częściami, co znacząco poprawia wydajność wykorzystania materiału.
Do każdego przesyłanego pliku załącz krótką specyfikację określającą:
- rodzaj surowca,
- grubość,
- pożądane wykończenie krawędzi,
- dopuszczalne odchyłki wymiarowe.
Takie podejście nie tylko ułatwia automatyczną wycenę projektu, ale znacząco przyspiesza start produkcji. Pamiętaj też o kwestiach technologicznych – wycinanie otworów wewnętrznych przed końcowym obrysem to gwarancja, że arkusz zachowa odpowiednią sztywność na stole maszyny, co przekłada się na precyzję całego procesu.
