Czym są odbiorniki o charakterze pojemnościowym?
W obwodach prądu przemiennego odbiorniki pojemnościowe wyróżniają się specyficznym zjawiskiem: natężenie prądu wyprzedza w nich napięcie. Do tej grupy urządzeń zaliczamy między innymi:
- baterie kondensatorów,
- systemy zasilania awaryjnego UPS,
- filtry przeciwzakłóceniowe EMC,
- długie magistrale kablowe o znaczącej pojemności własnej.
W takich układach impedancja nie jest stała, lecz dynamicznie zmienia się w zależności od częstotliwości sieci oraz zgromadzonej pojemności elektrycznej. Niezależnie od tego, czy pracują w instalacjach jednofazowych, czy trójfazowych, odbiorniki te pełnią rolę wytwornic mocy biernej pojemnościowej. Choć ich rola w systemie jest istotna, zbyt duża ilość tego typu obciążeń negatywnie wpływa na parametry jakościowe energii. Często kończy się to naliczaniem przez operatorów dodatkowych opłat za przekroczenie poboru mocy biernej. Z tego powodu dokładna analiza charakteru pracy tych urządzeń staje się niezbędna dla każdego, kto chce skutecznie zarządzać infrastrukturą elektroenergetyczną i unikać zbędnych kosztów.
Jak odbiorniki o charakterze pojemnościowym generują moc bierną?
W układach prądu przemiennego moc bierna pojemnościowa wynika z cyklicznego gromadzenia energii w polu elektrycznym kondensatora i jej późniejszego oddawania do sieci. Zjawisko to jest ściśle powiązane z częstotliwością napięcia zasilającego, przy czym charakterystyczne przesunięcie fazowe sprawia, że prąd wyprzedza napięcie o niemal 90 stopni, co w obliczeniach skutkuje ujemnym znakiem mocy Q.
Kondensatory skutecznie redukują wypadkową moc bierną indukcyjną, co dobrze ilustruje klasyczne równanie mocy:
- S² = P² + Q².
Warto pamiętać, że nawet długie linie kablowe pracujące pod napięciem zachowują się jak kondensatory o pokaźnych okładzinach, generując moc pojemnościową nawet przy braku obciążenia czynnego. Do precyzyjnej oceny wpływu tych komponentów na bilans energetyczny wykorzystuje się współczynniki cos φ oraz tg φ. Ma to kluczowe znaczenie dla stabilności napięcia w punkcie przyłączenia, gdyż niekontrolowany przepływ mocy biernej pojemnościowej bywa przyczyną wzrostu napięcia. Dodatkowo, zakłócenia w tym obszarze mogą negatywnie wpływać na wyższe harmoniczne, obniżając tym samym ogólną jakość dostarczanej energii elektrycznej.

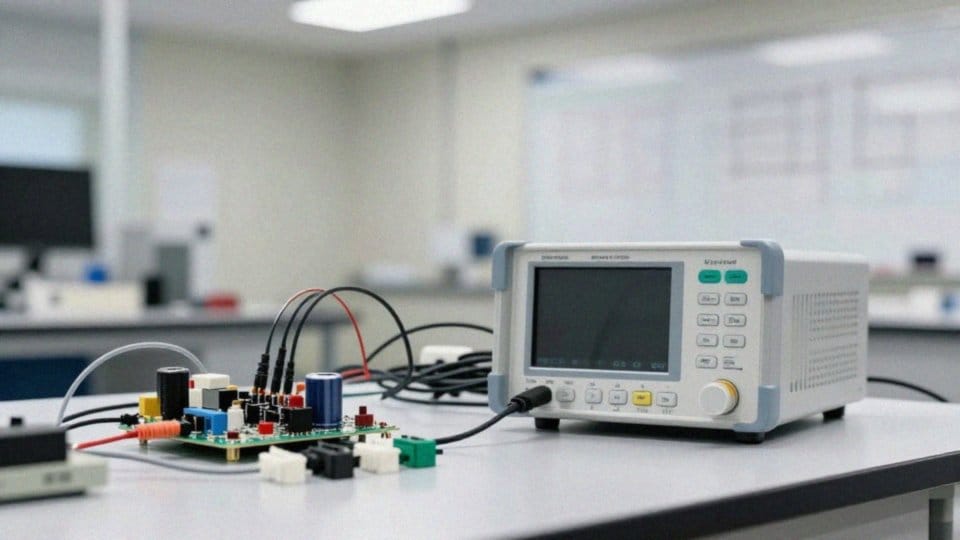

Jak rozpoznać i zmierzyć odbiorniki pojemnościowe?
Wykrycie odbiorników o charakterze pojemnościowym opiera się na obserwacji zachowania prądu w układzie po dołączeniu badanego kondensatora. Wzrost natężenia sugeruje obciążenie pojemnościowe, podczas gdy jego spadek świadczy o dominacji cech indukcyjnych. Do precyzyjnego określenia parametrów niezbędne są profesjonalne narzędzia, takie jak:
- analizatory jakości energii,
- mierniki mocy,
- nowoczesne liczniki inteligentne.
Kompleksowa diagnoza wymaga rejestracji mocy czynnej, biernej i pozornej oraz wyliczenia współczynników cos φ i tg φ. Analiza profilu mocy pozwala precyzyjnie ocenić wpływ poszczególnych urządzeń na całkowity bilans energetyczny obiektu. Równie istotne jest dokładne zbadanie impedancji oraz samej pojemności, przy jednoczesnym zachowaniu najwyższej staranności podczas instalacji aparatury. Nawet niewielki błąd w podłączeniu – na przykład w popularnym układzie Arona – może prowadzić do błędnych odczytów i zawyżania naliczeń za energię pojemnościową. Jeśli podejrzewasz nieprawidłowości, w pierwszej kolejności sprawdź poprawność fazowania przewodów prądowych i napięciowych oraz zweryfikuj dane na fakturach od dystrybutora. Systematyczny monitoring profilu mocy to najskuteczniejszy sposób na optymalne zarządzanie kompensacją i uniknięcie kosztownych kar za wprowadzanie energii biernej do sieci.
Kiedy obciążenia pojemnościowe wywołują zjawiska rezonansowe?
Do zjawisk rezonansowych dochodzi, gdy indukcyjności sieci w połączeniu z pojemnościami urządzeń – na przykład baterii kondensatorów – tworzą układ o określonej częstotliwości drgań własnych. Jeśli zbiegnie się ona z częstotliwością którejkolwiek z harmonicznych obecnych w sieci, powstaje ryzyko wystąpienia poważnych zakłóceń.
Głównymi inicjatorami tego procesu są nieliniowe odbiorniki, jak zasilacze UPS czy przekształtniki, które „śmiecą” w instalacji, wprowadzając do niej niepożądane odkształcenia prądowe. Najpoważniejszym zagrożeniem jest rezonans równoległy. Powoduje on gwałtowne skoki napięcia i natężenia prądu, co wystawia dławiki kompensacyjne oraz pozostałe podzespoły na ekstremalne obciążenia.
W efekcie rosną straty cieplne, izolacja ulega szybszej degradacji, a awaria przestaje być tylko teorią, stając się realnym zagrożeniem dla ciągłości pracy. Kluczem do wykrycia stanów krytycznych jest rzetelna analiza jakości energii, przeprowadzana zgodnie z normą PN-EN 50160. Pozwala ona wyłapać te harmoniczne, które wchodzą w niebezpieczną interakcję z kompensacją.
Aby wyeliminować ryzyko, stosuje się dławiki o precyzyjnie dobranej częstotliwości strojenia lub nowoczesne filtry tłumiące. Skuteczna profilaktyka wymaga jednak czegoś więcej – bazuje na skrupulatnym doborze urządzeń, ściśle dopasowanym do profilu mocy danego obiektu. Takie podejście gwarantuje stabilność napięcia i bezpieczną eksploatację systemów elektroenergetycznych przez długi czas.
W jaki sposób moc pojemnościowa zwiększa straty cieplne?
Pojawienie się mocy biernej pojemnościowej wymusza dodatkowy przepływ prądu w infrastrukturze, co bezpośrednio przekłada się na wzrost strat energii. Zgodnie z prawem Joule’a, straty ciepła w przewodach oraz uzwojeniach transformatorów rosną kwadratowo względem całkowitego natężenia, co oznacza, że nawet nieużyteczna moc realnie obciąża sieć. Zjawisko to niesie za sobą szereg negatywnych konsekwencji.
- drastyczne obniżenie sprawności przesyłu,
- większe obciążenie linii zasilających i transformatorów,
- ograniczenie rzeczywistej przepustowości długich przewodów o dużych przekrojach,
- wyższe harmoniczne zwiększające impedancję sieci,
- niebezpieczny wzrost napięcia w punkcie przyłączenia.
Często nadmiar mocy pojemnościowej prowadzi do instalacji kosztownych dławików kompensacyjnych. Wnikliwa analiza jakości energii pozwala jednak skutecznie namierzyć miejsca, gdzie straty I²R są najbardziej dotkliwe. Dzięki precyzyjnym działaniom naprawczym można nie tylko ustabilizować napięcie, ale przede wszystkim znacząco obniżyć wydatki związane z nieefektywną eksploatacją systemu.
Które parametry decydują o doborze baterii kondensatorów?
Dobór odpowiednich baterii kondensatorów to proces, który zaczyna się od wnikliwej analizy profilu mocy i parametrów Twojej sieci. W pierwszej kolejności musisz dokładnie zmierzyć moc czynną oraz bierną, co pozwoli wyznaczyć kluczowe współczynniki cos φ oraz tg φ w skali doby i całego roku. Często wystarczy rzut oka na faktury za energię, by oszacować skalę niezbędnej kompensacji i skutecznie uniknąć dotkliwych kar finansowych.
Podczas projektowania układu, zarówno w sieciach trójfazowych, jak i jednofazowych, nie można pominąć kwestii:
- odkształceń prądowych,
- wyższych harmonicznych.
Jeśli w instalacji występują zakłócenia, konieczne staje się zastosowanie baterii dławikowych – stanowią one solidną barierę, która chroni kondensatory przed ryzykownym rezonansem i przeciążeniami. Równie istotne jest uwzględnienie impedancji źródła oraz wartości prądów zwarciowych w punkcie przyłączenia, co pozwoli wyeliminować zjawisko przekompensowania i generowania niepożądanej energii pojemnościowej.
W nowoczesnych obiektach, gdzie dominuje oświetlenie LED lub zasilacze UPS, a brakuje odbiorników indukcyjnych, warto rozważyć dławiki kompensacyjne. Pamiętaj, że finalna decyzja powinna być podyktowana nie tylko wymaganiami technicznymi, ale także warunkami panującymi w samym pomieszczeniu, w tym temperaturą otoczenia. Projektując system, warto też zabezpieczyć pewną rezerwę mocy na wypadek przyszłej rozbudowy instalacji, co zagwarantuje pełną zgodność z normami i spokojną eksploatację przez długie lata.
W jaki sposób dławiki kompensacyjne redukują przyrosty mocy pojemnościowej?
Dławiki kompensacyjne to kluczowy element w walce z niepożądanym wzrostem mocy pojemnościowej. Wprowadzając do sieci moc bierną o charakterze indukcyjnym, działają jak skuteczna przeciwwaga dla nadmiaru energii pojemnościowej, stabilizując tym samym napięcie w punkcie przyłączenia. Urządzenia te montuje się zazwyczaj równolegle lub szeregowo z bateriami kondensatorów, co pozwala na budowę zaawansowanych systemów zapobiegających przekompensowaniu.
Szczególną rolę odgrywają dławiki rezonansowe, których głównym zadaniem jest skuteczne tłumienie lub przesuwanie częstotliwości rezonansowej poza zakres dominujących w danej instalacji harmonicznych. Takie podejście eliminuje ryzyko powstawania rezonansu równoległego, który mógłby doprowadzić do niebezpiecznych przepięć i trwałego uszkodzenia sprzętu.
Aby dobrać optymalną liczbę oraz indukcyjność cewek, inżynierowie przeprowadzają wnikliwe analizy impedancji sieci oraz badają profil mocy. W miejscach, gdzie poziom zakłóceń jest wyjątkowo wysoki, warto sięgnąć po rozbudowane baterie dławików lub filtry aktywne. Inwestycja w takie rozwiązania przekłada się nie tylko na lepszą jakość energii elektrycznej i mniejsze straty cieplne w przewodach, ale przede wszystkim pozwala wyraźnie obniżyć rachunki za energię dzięki uniknięciu opłat za przekroczenie poboru mocy biernej pojemnościowej.

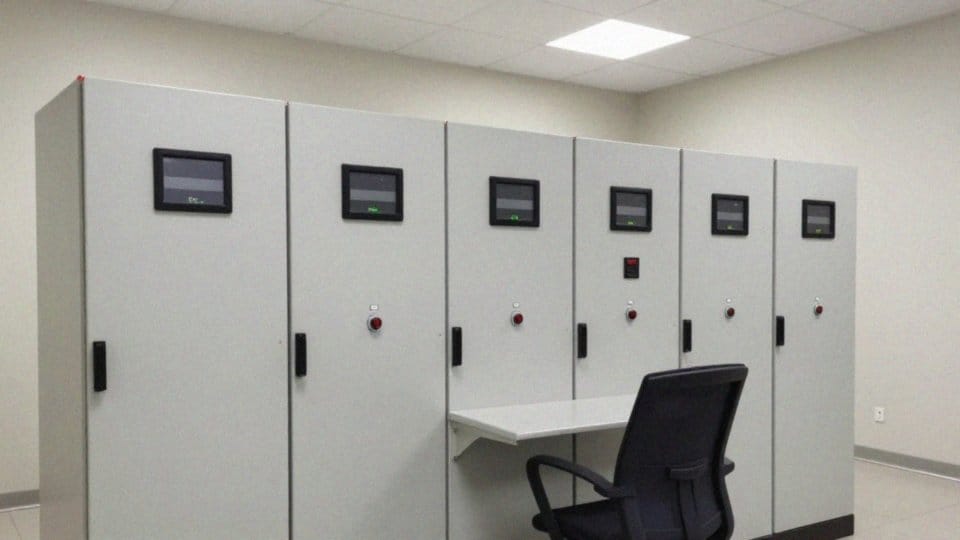

Jakie oszczędności daje kompensacja mocy biernej?
Właściwa kompensacja mocy biernej to prosty sposób na realne oszczędności w firmowym budżecie. Przede wszystkim pozwala ona uniknąć dodatkowych opłat za energię bierną indukcyjną i pojemnościową, które regularnie obciążają nasze faktury. Z doświadczeń wynika, że po odpowiedniej optymalizacji współczynnika mocy rachunki za prąd mogą spaść nawet o jedną trzecią, choć ostateczny wynik zależy oczywiście od indywidualnej taryfy.
Montaż baterii kondensatorów czy dławików to jednak coś więcej niż tylko cięcie kosztów. Dzięki nim ograniczamy zbędne straty przesyłowe w transformatorach i przewodach, co bezpośrednio przekłada się na:
- dłuższą żywotność całej infrastruktury,
- rzadsze wizyty serwisu.
Nowoczesne kompensatory statyczne podnoszą również ogólną efektywność obiektu, stabilizując napięcie w sieci. Eliminuje to ryzyko niebezpiecznych zjawisk rezonansowych, które mogłyby doprowadzić do kosztownych przestojów w pracy zakładu. W sytuacjach, gdy problemem jest energia pojemnościowa, kluczem do sukcesu okazuje się precyzyjny dobór dławików, co skutecznie chroni przed ryzykiem przekompensowania.
W przedsiębiorstwach o dużym zapotrzebowaniu na moc inwestycja ta zwraca się wyjątkowo szybko. Zazwyczaj już po roku lub dwóch latach systemy automatycznej regulacji zaczynają generować czysty zysk, co czyni to rozwiązanie jedną z najbardziej opłacalnych modernizacji w przemyśle.
