Czy uziemienie można podłączyć do instalacji odgromowej?
Integracja systemu uziemień z instalacją odgromową jest nie tylko dopuszczalna, ale wręcz zalecana, o ile prace prowadzone są zgodnie z obowiązującymi normami budowlanymi. Kluczowym celem tego połączenia jest ekwipotencjalizacja, czyli wyrównanie potencjałów między ochroną odgromową a elektryczną, co skutecznie minimalizuje ryzyko niebezpiecznych skoków napięcia podczas wyładowań atmosferycznych.
Współczesne budownictwo najchętniej stawia na uziom fundamentowy tworzący układ typu B. Rozwiązanie to jest niezwykle efektywne, gdyż jeden element przejmuje rolę zarówno uziemienia ochronnego, jak i odgromowego. Z kolei w układach typu A, gdzie fundament nie pełni tej funkcji, stosuje się uziomy pionowe lub poziome, nazywane potocznie sztucznymi.
Niezależnie od wybranej metody, każdy punkt styku przewodu odprowadzającego z uziomem musi być solidny i w pełni zabezpieczony przed korozją. Centralnym punktem całego systemu powinna pozostać główna szyna wyrównawcza (GSW). To właśnie do niej, przy użyciu bednarki czy specjalistycznych złączy, sprowadza się instalację, budując spójną sieć zwiększającą skuteczność ochrony przeciwprzepięciowej.
Pamiętajmy, że warunkiem koniecznym dla wspólnego uziemienia jest uzyskanie rezystancji poniżej 10 Ω. Po montażu bezwzględnie wymagane są pomiary oporności uziemienia oraz rezystywności gruntu. Wszelkie modyfikacje należy wdrażać ściśle według dokumentacji technicznej, pamiętając o priorytecie ochrony przeciwporażeniowej. W razie pojawienia się wątpliwości technicznych, najbezpieczniejszym wyjściem jest konsultacja z projektantem lub inspektorem nadzoru elektrycznego.
Czy uziemienie musi być w ziemi?
Skuteczne odprowadzenie ładunku elektrycznego wymaga bezpośredniego połączenia elementu przewodzącego z gruntem. Kluczowym ogniwem jest uziom, który musi być osadzony w ziemi lub w jej bezpośrednim sąsiedztwie. Często wykorzystuje się w tym celu:
- zbrojenie ław fundamentowych,
- zbrojenie płyt fundamentowych,
- szpilki pionowe,
- uziomy poziome,
- układy płaszczyznowe.
W sytuacjach, gdy fundamenty nie spełniają rygorystycznych wymogów technicznych, sięga się po rozwiązania sztuczne. Warto pamiętać, że wszelkie elementy naziemne, jak maszty czy iglice, pełnią jedynie funkcję zwodów. Ich rola ogranicza się do przyjęcia energii piorunowej i bezpiecznego skierowania jej do uziomu ukrytego pod powierzchnią terenu. Aby system działał bez zarzutu, niezbędny jest wcześniejszy pomiar rezystywności gruntu, co pozwala precyzyjnie dobrać parametry instalacji. Równie ważne jest odpowiednie zabezpieczenie połączeń przed korozją, która nie tylko pogarsza przewodność, ale i znacząco zwiększa oporność całego układu. Standardowo wykonana instalacja powinna łączyć się z ziemią w sposób bezpośredni, co eliminuje niebezpieczne ryzyko przenoszenia wysokiego potencjału do domowej sieci elektrycznej. Choć przewód PEN uczestniczy w wyrównywaniu potencjałów, to właśnie uziom pozostaje głównym odbiornikiem prądu piorunowego. Tylko takie podejście do ochrony odgromowej stanowi realne zabezpieczenie budynku przed skutkami groźnych wyładowań.
Jak prawidłowo połączyć bednarkę z instalacją odgromową?
Budowa trwałego układu odgromowego wymaga poprowadzenia przewodu odprowadzającego bezpośrednio od zwodów aż do uziomu. Kluczem do sukcesu jest utrzymanie niskiej impedancji całego systemu, co osiągniemy poprzez zastosowanie profesjonalnych złączy i zacisków dedykowanych do prac uziemiających. Takie podejście nie tylko gwarantuje odporność na kaprysy pogody, ale też chroni styki przed korozją.
Pamiętajmy, że każdy element łączeniowy musi być odpowiednio zabezpieczony przed utlenianiem, gdyż wzrost rezystancji na łączeniach drastycznie obniża skuteczność odprowadzania prądu piorunowego. Podczas montażu warto zadbać o stabilność trasy bednarki przy użyciu dedykowanych uchwytów. Miejsce wpięcia do uziomu powinno być łatwo dostępne lub umieszczone w gruncie, co znacznie ułatwi przyszłe prace serwisowe i pomiarowe.
Projektując instalację, trzeba rygorystycznie przestrzegać odstępów izolacyjnych między przewodami a konstrukcją budynku, aby zapobiec niebezpiecznym przeskokom iskrowym. W ramach ochrony strefowej integruje się szyny wyrównawcze z bednarką w GSW, co pozwala na skuteczne zrównanie potencjałów w obiekcie.
Należy wystrzegać się podstawowych błędów montażowych, takich jak:
- niedokręcone złącza,
- pominięcie zabezpieczeń antykorozyjnych.
Każde takie zaniedbanie obniża klasę ochrony budynku. Po zakończeniu prac konieczne jest przeprowadzenie weryfikujących pomiarów oporności. Zgodnie z obowiązującymi przepisami, system odgromowy musi przechodzić przegląd co najmniej raz na pięć lat. Regularna kontrola to najlepszy sposób na wykrycie degradacji materiałów lub uszkodzeń mechanicznych, co zapewnia pełne bezpieczeństwo użytkowania instalacji.

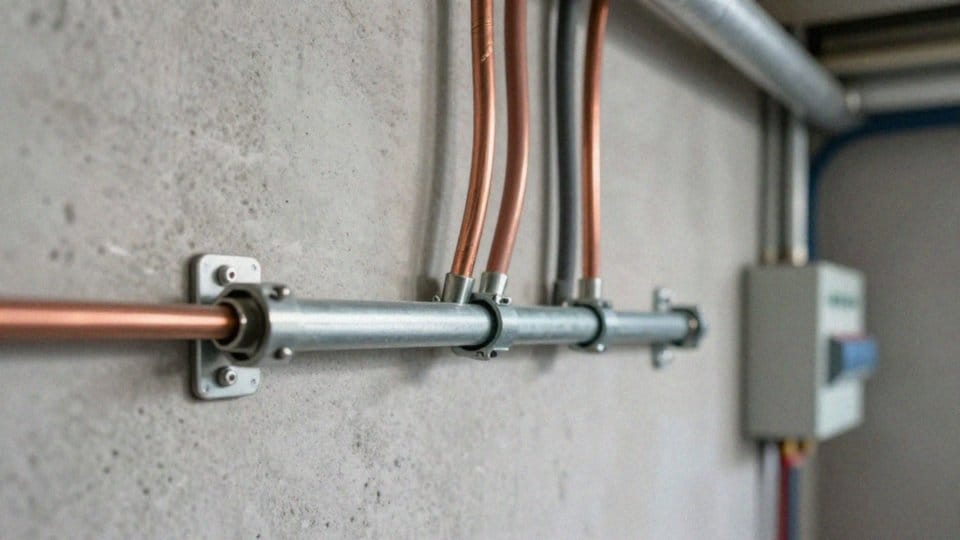

Jak zapewnić ekwipotencjalizację instalacji w budynku?
Ekwipotencjalizacja polega na scaleniu uziemienia ochronnego, fundamentowego, przewodów PEN oraz metalowych elementów konstrukcji budynku w jeden wspólny układ. Sercem tego systemu jest główna szyna wyrównawcza (GSW) – to właśnie do niej sprowadzamy instalacje, rury czy metalowe obudowy urządzeń, tworząc punkt odniesienia dla całego obiektu. Aby taka konfiguracja faktycznie chroniła domowników, kluczowe jest zapewnienie trwałych połączeń o bardzo niskiej oporności.
Projektanci często sięgają przy tym po koncepcję ochrony strefowej oraz montaż ograniczników przepięć, co czyni instalację znacznie bardziej odporną na nagłe skoki napięcia. Skuteczne wyrównywanie potencjałów opiera się na kilku fundamentach:
- zintegrowanie każdej metalowej części budynku z szyną GSW,
- zastosowanie lokalnych szyn wyrównawczych w przypadku instalacji oddalonych od głównego punktu,
- umiejętne prowadzenie przewodów, aby ograniczyć powstawanie niepożądanych pętli uziemienia,
- zabezpieczenie wszystkich punktów styku przed korozją,
- zapewnienie, że system spełnia współczesne normy techniczne.
Po zakończeniu montażu nieodzowne są profesjonalne pomiary rezystancji uziomu oraz sprawdzenie ciągłości połączeń. Dobrze zaprojektowany układ wymaga też regularnych przeglądów – zwłaszcza w miejscach szczególnie narażonych na wilgoć, gdzie korozja może postępować szybciej. Tylko regularna kontrola stanu technicznego daje pewność, że ochrona przeciwporażeniowa pozostaje niezawodna przez lata.
Jaką oporność powinno mieć uziemienie i jak ją mierzyć?
W inżynierii elektrycznej standardem jest dążenie do uzyskania oporności uziemienia poniżej 10 Ω. Taki wynik gwarantuje nie tylko efektywne odprowadzenie energii wyładowań atmosferycznych, ale stanowi również fundament ochrony przeciwporażeniowej. Ostateczne wymagania mogą jednak ewoluować, zależnie od:
- specyfiki obiektu,
- obowiązujących norm,
- wybranego typu uziomu – od pionowych szpilek po bardziej rozbudowane układy fundamentowe.
Kluczowym czynnikiem wpływającym na projekt jest zmienna rezystywność gruntu, dlatego przed rozpoczęciem prac zawsze warto wykonać profesjonalne badania terenowe, gdzie zazwyczaj sprawdza się metodą Wennera. Gdy system jest już zainstalowany, przeprowadza się pomiary właściwe za pomocą mierników rezystancji, wykorzystując techniki trój- lub czteropunktowe. Najcenniejsze dane uzyskamy dopiero po całkowitym zakopaniu konstrukcji, ponieważ to właśnie wtedy odzwierciedla ona realne warunki pracy. Pamiętajmy przy tym o wpływie:
- pór roku,
- wilgotności gleby,
- postępującej korozji,
które potrafią znacząco zmienić odczyty. Lekceważenie regularnej kontroli niesie ze sobą ogromne ryzyko. Jeśli rezystancja przekroczy bezpieczne granice, piorun zamiast do ziemi, może przedostać się do instalacji wewnętrznych – rur czy zbrojeń – powodując awarię strukturalną obiektu i bezpośrednie zagrożenie dla życia domowników. Gdy pomiary wykażą wartości wyższe niż 10 Ω, musimy zareagować, wydłużając uziomy, dodając kolejne elektrody lub, w trudniejszych sytuacjach, stosując preparaty obniżające oporność gleby. Cały system musi być utrzymywany w pełnej sprawności, co zapewnia cykliczny przegląd wykonywany przynajmniej raz na pięć lat. Systematyczna weryfikacja ciągłości połączeń i parametrów elektrycznych to jedyny sposób, aby uchronić instalację przed degradacją i zapewnić użytkownikom niezawodną ochronę na lata.
Jakie są skutki nieprawidłowego uziemienia?
Źle wykonane uziemienie stanowi realne zagrożenie dla konstrukcji budynku oraz wszystkich jego mieszkańców. Kiedy uderza piorun, a instalacja nie zapewnia odpowiedniej drogi dla prądu do gruntu, energia szuka ujścia przez przewody elektryczne lub metalowe komponenty obiektu. Prowadzi to do niebezpiecznych skoków napięcia na bolcach ochronnych i ryzyka groźnych przeskoków iskrowych. Skutki zaniedbań w tym obszarze bywają opłakane. Przede wszystkim narażamy delikatny sprzęt elektroniczny na całkowite zniszczenie przez przepięcia.
Istnieje też bezpośrednie ryzyko porażenia prądem przy przypadkowym dotknięciu obudowy urządzenia, a w skrajnych przypadkach może dojść nawet do zaprószenia ognia na skutek wyładowań łukowych. Problemy często wynikają z błędów już na etapie montażu. Użycie nieodpowiednich surowców, słabe połączenia czy pominięcie zabezpieczeń antykorozyjnych sprawiają, że elementy łączące szybko niszczeją.
Postępująca korozja drastycznie zwiększa oporność układu, czyniąc go niemal bezużytecznym w chwili wyładowania. Co więcej, źle zaprojektowane odstępy uziomowe mogą przyczynić się do uszkodzeń fundamentów budynku przez kumulację wysokich napięć. Ignorowanie regularnej konserwacji systemu to prosta droga do utraty ochrony przeciwprzepięciowej.
Jeśli instalacja nie spełnia norm ekwipotencjalizacji, budynek traci zdolność do bezpiecznego rozpraszania ładunków elektrycznych. Aby uniknąć poważnych awarii, kluczowe są okresowe przeglądy i profesjonalne pomiary rezystancji. Taka profilaktyka pozwala na wczesne wychwycenie wszelkich usterek i zapewnia spokój oraz bezpieczeństwo osobom przebywającym w budynku.
