Czym jest instalacja odgromowa i jak działa?
System LPS, znany powszechnie jako piorunochron, stanowi sieć metalowych przewodów zaprojektowaną w celu ochrony budynków przed destrukcyjnymi skutkami wyładowań atmosferycznych. Jego głównym zadaniem jest przejęcie energii pioruna i bezpieczne odprowadzenie jej w głąb ziemi, co minimalizuje ryzyko pożaru oraz chroni zarówno konstrukcję obiektu, jak i znajdującą się w nim elektronikę.
Na pełną instalację składają się cztery kluczowe komponenty:
- zwody,
- przewody odprowadzające,
- uziomy,
- urządzenia ochronne przeciwprzepięciowe.
Funkcję przechwytywania wyładowań pełnią zwody zamontowane na najwyższych punktach dachu, natomiast prąd jest następnie kierowany do uziomów za pomocą przewodów odprowadzających. Ich trasa powinna być jak najkrótsza, co ogranicza ryzyko indukowania się niebezpiecznych przepięć wewnątrz budynku. Skuteczność rozproszenia ładunku w gruncie zależy natomiast od rezystancji uziomów.
Projektowanie tych rozwiązań musi odbywać się w pełnej zgodności z normami PN-EN 62305:2011 oraz PN-E-05003-01:1986. Każda profesjonalna instalacja odgromowa wymaga przygotowania dokumentacji technicznej, która jest niezbędna do potwierdzenia zgodności z obowiązującym prawem budowlanym. Choć żadna metoda nie gwarantuje stuprocentowej odporności na uderzenie pioruna, wdrożenie takiego systemu znacząco podnosi poziom bezpieczeństwa domowników podczas burzowej pogody.

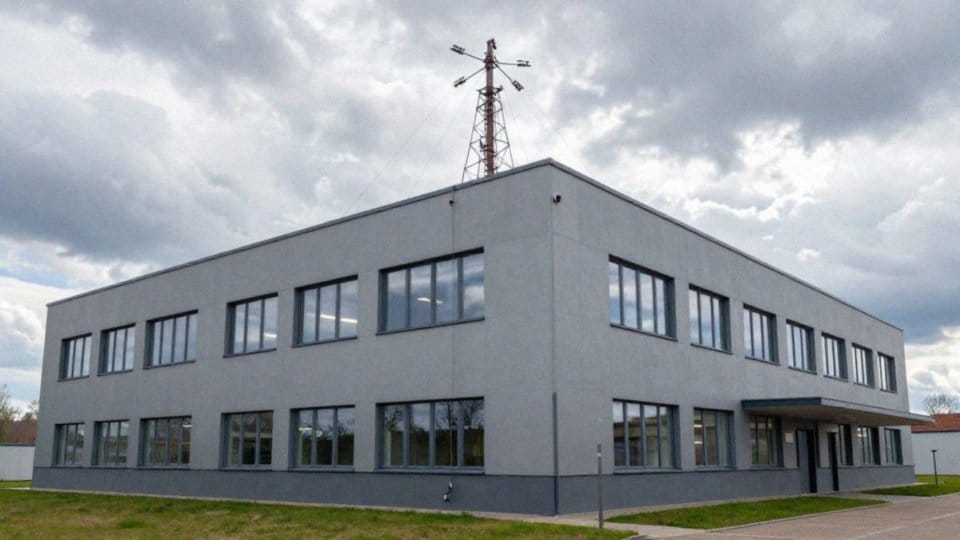

Kiedy instalacja odgromowa jest obowiązkowa?
Obowiązek montażu instalacji odgromowej nie jest przypadkowy – wynika bezpośrednio z przepisów prawa budowlanego oraz fachowej analizy ryzyka. To właśnie projektant, biorąc pod lupę położenie, bryłę budynku oraz jego przeznaczenie, ocenia stopień zagrożenia wyładowaniami atmosferycznymi dla konkretnej nieruchomości.
Zgodnie z normą PN-EN 62305, piorunochrony muszą znaleźć się w budynkach wyższych niż 15 metrów lub takich, których powierzchnia zabudowy przekracza 500 m2. Przepisy są równie rygorystyczne wobec:
- obiektów użyteczności publicznej,
- konstrukcji wykonanych z łatwopalnych materiałów,
- budowli wzniesionych w miejscach szczególnie narażonych na uderzenia pioruna, na przykład na wzgórzach czy w bezpośrednim sąsiedztwie wysokich drzew.
W przypadku domów jednorodzinnych decyzja o instalacji często zapada na etapie tworzenia dokumentacji budowlanej. Specjalista wyznacza wtedy odpowiednią klasę ochrony odgromowej, co precyzuje parametry techniczne całego systemu. Pamiętajmy, że ignorowanie tych wymogów to duże ryzyko: może to skutecznie zablokować odbiór techniczny budynku, a w razie szkód wywołanych przez burzę – znacząco utrudnić uzyskanie odszkodowania od ubezpieczyciela.
Jak zaprojektować instalację odgromową i ocenić ryzyko?
Przygotowanie dokumentacji technicznej to proces, który startuje już na etapie projektu budowlanego. Zadanie to wymaga udziału wykwalifikowanego projektanta posiadającego stosowne uprawnienia. Fundamentalnym krokiem jest tu rzetelna analiza ryzyka, przeprowadzona zgodnie z normą PN-EN 62305:2011, która pozwala wskazać zagrożenie piorunowe oraz ustalić odpowiednią klasę odgromową dla danego obiektu.
Sposób rozmieszczenia zwodów projektuje się w oparciu o geometrię dachu. W prostych bryłach znakomicie sprawdza się metoda kąta ochronnego, natomiast przy bardziej skomplikowanych budynkach sięgamy po metodę oczkową lub toczącej się kuli.
Dokumentacja precyzuje również tzw. odstęp izolacyjny, czyli bezpieczny dystans między elementami systemu odgromowego a metalowymi częściami konstrukcji budynku, co skutecznie minimalizuje ryzyko niebezpiecznych przeskoków iskrowych.
Kompletne opracowanie musi zawierać szczegółową specyfikację materiałów, takich jak:
- bednarka FeZn,
- druty stalowe,
- linki Lgy.
Projekt określa także strategię uziemienia, przy czym faworytem jest zazwyczaj uziom fundamentowy układany na chudym betonie lub alternatywny uziom otokowy. Całość systemu uzupełniają przewody ochronne oraz wyrównanie potencjałów.
Pamiętajmy również o zabezpieczeniu sieci elektrycznej poprzez montaż ograniczników przepięć klasy B i C. Na zakończenie, dokumentacja musi wyznaczać zasady bezpiecznego prowadzenia tras przewodów, lokalizację punktów rewizyjnych oraz szereg działań zapobiegających korozji kontaktowej na wszystkich złączach.
Jak dobrać zwody: pionowe czy poziome?
Decyzja o wyborze między iglicami a siatką przewodów zależy przede wszystkim od architektury dachu i wybranej strategii zabezpieczeń. Zwody pionowe montujemy zazwyczaj w najwyższych punktach obiektu, na przykład na kominach czy attykach, co świetnie sprawdza się w metodzie kąta ochronnego przy konstrukcjach o wyraźnie dominantach. Z kolei na dachach płaskich oraz dużych połaciach skośnych lepiej egzamin zdaje siatka – popularna metoda oczkowa – układana za pomocą specjalnych wsporników.
Gdy mierzymy się z bryłami o skomplikowanej geometrii, warto sięgnąć po metodę toczącej się kuli, która pozwala precyzyjnie rozplanować przebieg przewodów. Pamiętaj, że trwałość całej instalacji zależy również od jakości osprzętu. Uchwyty i wsporniki musimy dobrać tak, aby zachować odpowiedni odstęp izolacyjny od elementów przewodzących, takich jak systemy wentylacyjne czy anteny.
Jeśli zależy Ci na dyskrecji, zwody można ukryć pod warstwą materiałów niepalnych, o ile nie pogorszy to wentylacji ani bezpieczeństwa pożarowego. Niezależnie od wybranej metody, kluczowym celem pozostaje zapewnienie pełnej ochrony dla każdej części dachu.
Jak wykonać montaż instalacji odgromowej?
Budowa skutecznej instalacji odgromowej opiera się na ścisłym trzymaniu się projektu oraz wykorzystaniu certyfikowanych komponentów. Proces ten zaczynamy od rozmieszczenia na dachu zwodów, wykorzystując dedykowane uchwyty, które gwarantują stabilną konstrukcję i zachowanie niezbędnego dystansu od pokrycia.

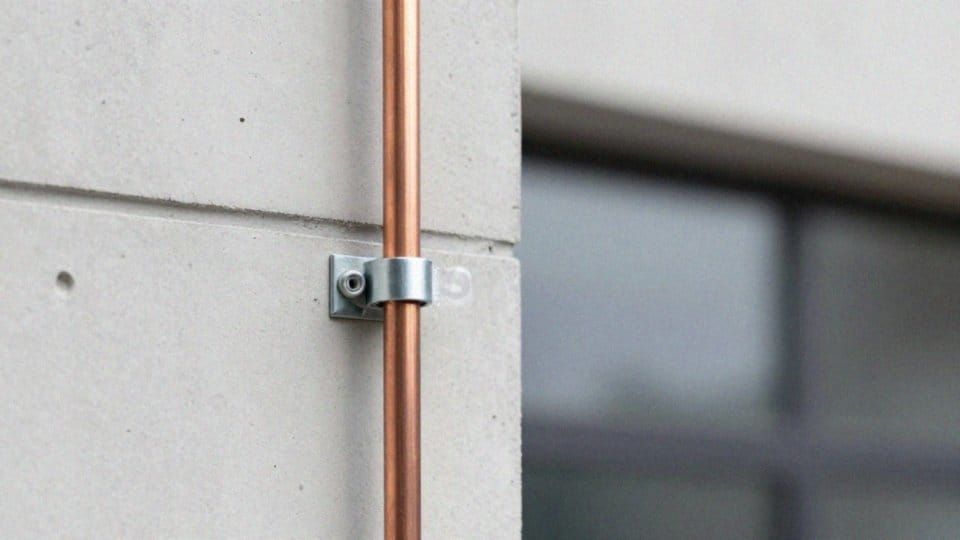

Kluczowe jest, aby przewody odprowadzające biegły możliwie prosto; unikamy wszelkich ostrych zgięć mogących stawiać opór prądowi piorunowemu. W strefach szczególnie narażonych na uszkodzenia mechaniczne warto dodatkowo osłonić instalację rurami ochronnymi. Nie można zapomnieć o jakości złączy. Wybieramy wyłącznie metale o wysokiej kompatybilności, co zapobiega niszczącej korozji kontaktowej, a każde połączenie starannie zabezpieczamy przed wpływem czynników atmosferycznych.
Na poziomie gruntu priorytetem staje się uziom. Zazwyczaj stawiamy na wariant otokowy z bednarki cynkowanej ogniowo lub rozwiązanie fundamentowe wylewane na warstwie chudego betonu. Całość łączy się ze zwodami poprzez złącza kontrolne, ułatwiające cykliczne pomiary rezystancji.
Na koniec przechodzimy do wnętrza budynku. Montaż przewodów wyrównawczych pozwala zniwelować groźne różnice potencjałów między ochroną odgromową a domową instalacją elektryczną i metalowymi elementami konstrukcji. Całość domyka instalacja ograniczników przepięć w rozdzielnicy głównej, co stanowi ostatnią linię obrony przed skutkami wyładowań.
Jak poprawnie wykonać uziemienie?
Skuteczne odprowadzenie prądu piorunowego do ziemi wymaga starannego wykonania instalacji uziemiającej, ściśle według wytycznych technicznych. Fundament stanowi tu kluczowy punkt wyjścia – najlepiej sprawdza się uziom fundamentowy układany na warstwie chudego betonu jeszcze przed wylaniem właściwych fundamentów.
Montując bednarkę FeZn 30×4 mm „na sztorc”, maksymalizujemy jej powierzchnię styku z podłożem, co znacząco podnosi przewodność całego układu. W sytuacjach, gdy parametry gleby są niezadowalające, projektant może zdecydować o wbiciu dodatkowych elektrod pionowych. W przypadku uziomu otokowego optymalna głębokość instalacji to około metr pod powierzchnią gruntu.
Aby uniknąć korozji kontaktowej, która z czasem osłabia trwałość całego systemu, wszelkie podziemne łączenia powinny być wykonane z tego samego materiału lub przy użyciu certyfikowanych łączników. Nie można również zapomnieć o złączu kontrolnym, niezbędnym do przeprowadzania regularnych pomiarów rezystancji.
Zgodność przekrojów przewodów z obowiązującymi normami jest kluczowa dla bezpiecznego przejęcia wysokiego napięcia. Ostatnim ogniwem jest przewód ochronny, który spina uziom z główną szyną wyrównawczą, integrując w ten sposób instalację odgromową z konstrukcją budynku.
Każdy etap prac – od doboru surowców po sposób ich montażu – powinien być weryfikowany zgodnie z projektem, gdyż tylko tak można zagwarantować niską rezystancję rozproszenia prądu i pełne bezpieczeństwo obiektu.
Jak przeprowadzić pomiary i odbiór instalacji odgromowej?
Odbiór instalacji odgromowej to kluczowy etap, podczas którego weryfikujemy, czy fachowcy zrealizowali prace zgodnie z projektem oraz normą PN-EN 62305:2011. Najważniejszym elementem tego procesu jest sprawdzenie:
- ciągłości wszystkich połączeń,
- skuteczności ograniczników przepięć,
- poprawnej lokalizacji punktów rewizyjnych.
Nie można przy tym pominąć pomiarów rezystancji uziemienia, które realizujemy przy użyciu certyfikowanych urządzeń; to one dają nam pewność, że uzyskane parametry pokrywają się z założeniami inżyniera. Kompletna dokumentacja techniczna musi zawierać:
- rysunki powykonawcze,
- wyniki wszystkich przeprowadzonych testów,
- atest dla zamontowanych komponentów.
Pamiętaj jednak, że zamontowanie systemu to nie koniec drogi – instalacja potrzebuje regularnych przeglądów. Zgodnie z prawem, należy wykonywać je przynajmniej raz lub dwa razy w roku, a także każdorazowo po wprowadzeniu jakichkolwiek modyfikacji w budynku. Wszelkie odstępstwa od założeń projektowych lub zaniedbania w ochronie antykorozyjnej stanowią poważne uchybienie, które trzeba naprawić przed dopuszczeniem obiektu do eksploatacji. Tylko rzetelnie zebrane dane pozwalają na podpisanie końcowego protokołu, który oficjalnie przekazuje system do bezpiecznego użytkowania.
