Momenty dokręcania śrub — tabela wartości i praktyczne wskazówki

Co to jest moment dokręcania śruby?

Moment dokręcania, podawany w niutonometrach (Nm), wynika z iloczynu siły działającej na narzędzie oraz długości ramienia klucza. To właśnie ten wskaźnik decyduje o silę zacisku, która ma fundamentalne znaczenie dla trwałości konstrukcji i bezpieczeństwa całego połączenia. Dzięki właściwemu dokręceniu śrub unikamy powstawania luzów oraz nieodwracalnych uszkodzeń gwintów.

Moment dokręcania kół PDF – Kluczowe informacje i wartości

Planując montaż, należy wziąć pod uwagę kilka zmiennych, takich jak:

• średnica śruby,
• jej skok,
• rodzaj gwintu,
• klasa wytrzymałości materiału.

Przykładowo, dla standardowej klasy 8.8, zalecane wartości prezentują się następująco:

• 23 Nm dla M8,
• 46 Nm dla M10,
• 80 Nm dla M12,
• 198 Nm dla M16.

Trzeba pamiętać, że przesada w drugą stronę jest równie niebezpieczna – zbyt mocne dokręcenie często kończy się pęknięciem elementu. Aby połączenia metryczne pracowały bez zarzutu przez długi czas, zawsze warto zaglądać do tabel producenta i ściśle trzymać się wytycznych zawartych w dokumentacji technicznej urządzenia.

Z jaką siłą dokręcać koła? Przewodnik po bezpiecznym dokręcaniu

Jak czytać tabelę momentów dokręcania śrub?

Weryfikację parametrów warto zacząć od zlokalizowania w tabeli właściwego rozmiaru śruby, definiowanego przez średnicę nominalną, taką jak:

• M8,
• M10.

Kolejnym krokiem jest dobór klasy wytrzymałości – wartości typu:

• 5.8,
• 8.8,
• 10.9,
• 12.9.

Pamiętaj, że zestawienia momentów dokręcania rozróżniają gwinty zwykłe od drobnozwojnych. W tym drugim przypadku musisz zwrócić szczególną uwagę na skok gwintu, który odbiega od standardu i bezpośrednio wpływa na siłę sprężenia całego połączenia. Większość tabel podaje wartości w formie przedziałów, co znacząco ułatwia bezpieczny montaż. Nie zapominaj jednak o weryfikacji współczynnika tarcia; dla typowych, suchych i czystych połączeń wynosi on zwykle 0,14. Jeśli stosujesz smary, podkładki lub specjalne powłoki ochronne, warunki tarcia ulegają zmianie. W takiej sytuacji niezbędne staje się użycie odpowiedniego przelicznika momentu, który gwarantuje powtarzalność dokręcania i pełną kontrolę nad połączeniem.

Tabela dokręcania śrub kluczem dynamometrycznym – kluczowe informacje

Doświadczeni fachowcy zawsze zerkają na dodatkowe kolumny w dokumentacji, gdzie znajdują się informacje o rozmiarze klucza czy specyfice nakrętek samohamownych. Nadrzędną zasadą pozostaje jednak bezwzględne przestrzeganie zaleceń producenta. To właśnie te wytyczne określają unikalne wymogi projektowe, które zapewniają trwałość danego węzła konstrukcyjnego.

Jak dobrać moment dokręcania do klasy wytrzymałości śruby?

Prawidłowy dobór momentu dokręcania śrub jest ściśle powiązany z ich klasą wytrzymałości. Elementy o podwyższonych parametrach, rzędu 10.9 czy 12.9, oferują znacznie większą siłę zacisku niż ich standardowe odpowiedniki w klasach 5.8 lub 8.8. Kluczem do sukcesu jest tutaj precyzyjne określenie nominalnej średnicy gwintu oraz docelowego naprężenia wstępnego.

Cały proces warto przeprowadzić w pięciu sprawdzonych krokach:

1. odczytaj oznaczenie wytrzymałości z łba śruby,
2. dokładnie zmierz średnicę i skok jej gwintu,
3. znajdź właściwą wartość w certyfikowanej tabeli momentów,
4. uwzględnij warunki techniczne, takie jak rodzaj zastosowanych podkładek czy obecność nakrętek samohamownych,
5. skoryguj obliczenia, biorąc pod uwagę użyte smary montażowe lub powłoki ochronne.

Substancje te zmieniają współczynnik tarcia, co bezpośrednio przekłada się na siłę sprężenia. Pamiętaj, że nietypowe materiały, jak stal nierdzewna czy kompozyty węglowe, mają własną charakterystykę odkształceń i wymagają ścisłego stosowania wytycznych producenta. Choć istnieją wzory matematyczne pozwalające oszacować moment na podstawie współczynnika tarcia, zawsze najbezpieczniej jest trzymać się wytycznych projektanta konkretnego połączenia. Zwracaj też szczególną uwagę na powłoki antykorozyjne, w tym fluoropolimery; mogą one wymuszać znaczne obniżenie siły dokręcania w porównaniu do surowych elementów stalowych.

30 Nm jaka to siła? Przeliczenia i zastosowania momentu obrotowego

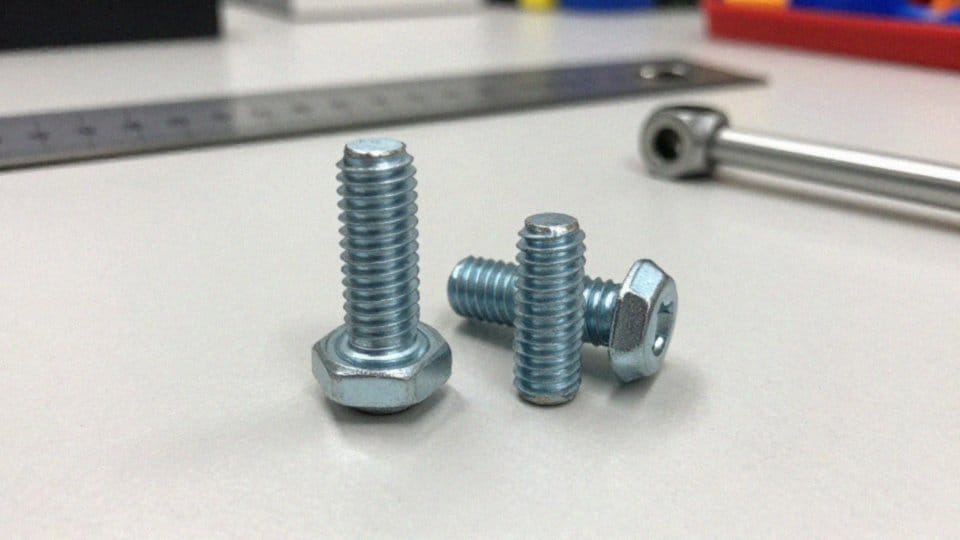

Jak rodzaj gwintu wpływa na moment dokręcania?

Zależność między rodzajem gwintu a momentem dokręcania jest ściśle uwarunkowana geometrią zwojów. W przypadku gwintów drobnozwojnych kluczową rolę odgrywa mniejszy skok śruby, który pozwala na uzyskanie wyższej siły sprężenia przy tym samym kącie obrotu w porównaniu do wersji o znormalizowanym skoku. Wynika to z mniejszego kąta wzniosu linii śrubowej, przekładającego się na bardziej efektywne generowanie naprężeń wstępnych bez konieczności zwiększania przyłożonej siły.

Z tego powodu tabele techniczne zawsze wyraźnie rozgraniczają oba typy. W procesie zaciskania ogromne znaczenie ma tarcie – zarówno to występujące bezpośrednio na gwincie, jak i na powierzchni docisku. Gwinty drobnozwojne lepiej zamieniają moment obrotowy na siłę zacisku, co czyni je niezastąpionymi w konstrukcjach wymagających wysokiej precyzji oraz dużej odporności na drgania i luzowanie.

Podczas projektowania zazwyczaj przyjmuje się współczynnik tarcia na poziomie 0,14 dla czystych, suchych połączeń. Warto jednak pamiętać, że stosowanie wartości dedykowanych dla standardowych gwintów metrycznych przy wersjach drobnozwojnych jest ryzykowne; może to doprowadzić do przekroczenia granicy plastyczności metalu, a nawet zerwania połączenia. Zawsze warto zweryfikować zalecany moment w dedykowanej tabeli, zwłaszcza że gwinty drobne oferują znacznie wyższą szczelność.

Dokręcanie kół w którą stronę? Zasady i porady dla kierowców

O ile klasyczne rozwiązania wciąż dominują w ogólnym montażu, o tyle wybór między nimi zawsze powinien wynikać ze specyfiki projektu. Pamiętaj również, że każda modyfikacja warunków smarowania wymusza użycie odpowiedniego przelicznika, aby zachować wymaganą siłę docisku niezależnie od zastosowanej geometrii zwojów.

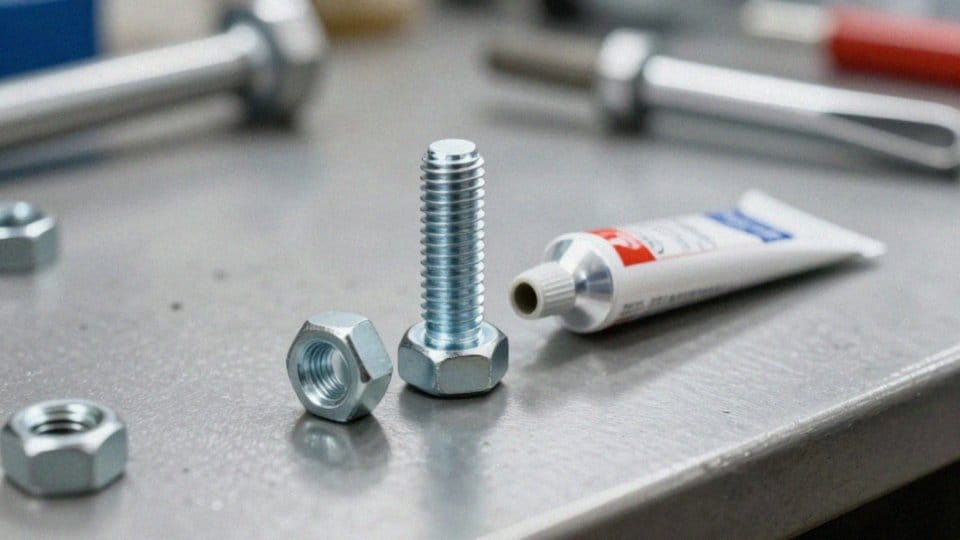

Jak tarcie i smarowanie wpływają na moment dokręcania śruby?

Współczynnik tarcia na poziomie 0,14 odgrywa decydującą rolę w procesie zamiany energii momentu obrotowego na siłę sprężenia. Niestety, podczas dokręcania śrub ogromna część tej energii marnuje się na pokonywanie oporów, występujących głównie między zwojami gwintu oraz pod łbem elementu złącznego.

Użycie smarów montażowych lub specjalistycznych preparatów pozwala znacznie zwiększyć siłę zacisku, korzystając z tego samego momentu obrotowego. Produkty dedykowane do stali nierdzewnej nie tylko obniżają tarcie, ale również:

• znacząco poprawiają powtarzalność montażu,
• zapewniają skuteczną ochronę antykorozyjną.

Mimo to, kluczowe jest pamiętanie o przelicznikach momentu. Zmniejszone tarcie sprawia, że nominalną siłę zacisku osiągamy szybciej, dlatego dokręcanie powierzchni smarowanych powinno odbywać się z mniejszą siłą niż w przypadku połączeń suchych. Równie istotną rolę odgrywają powłoki ochronne, zwłaszcza te na bazie fluoropolimerów.

Momenty dokręcania śrub w Fordzie C-MAX — kluczowe wartości dla bezpieczeństwa

Inżynierowie powinni zawsze upewnić się, czy przewidziane wartości momentów są skorelowane ze sposobem smarowania. W nietypowych projektach warto ostrożnie podchodzić do danych tabelarycznych, aby uniknąć zerwania gwintu lub trwałego odkształcenia materiału. Profesjonalny montaż wymaga nie tylko precyzyjnych narzędzi, ale przede wszystkim świadomego doboru środków poślizgowych, które gwarantują nie tylko łatwość obsługi serwisowej, ale przede wszystkim bezpieczeństwo całej konstrukcji.

Jak mierzyć moment dokręcania śrub kluczem dynamometrycznym?

Precyzyjne dokręcanie śrub wymaga przede wszystkim korzystania z certyfikowanych narzędzi. Wybór właściwego urządzenia zależy od tego, jak dużej dokładności wymaga konkretne połączenie. Najczęściej sięgamy po klucze dynamometryczne, które pozwalają na ustawienie pożądanej wartości w niutonometrach. W warunkach przemysłowych, gdzie liczy się każda sekunda i powtarzalność montażu, lepiej sprawdzają się jednak klucze pneumatyczne z regulacją lub zaawansowane momentomierze elektroniczne.

Cały proces można sprowadzić do pięciu istotnych etapów:

1. Pierwszym krokiem jest dopasowanie rozmiaru klucza oraz nasadki do specyfikacji technicznej elementu.
2. Kolejno ustalamy docelowy moment obrotowy, posiłkując się tabelami producenta.
3. Podczas pracy kluczowe jest płynne i równomierne przykładanie siły, unikając przy tym gwałtownych ruchów czy szarpnięć.
4. Jeśli dokręcamy układ wielośrubowy, warto trzymać się ustalonej kolejności, co pozwoli uniknąć niepożądanych naprężeń wstępnych.
5. Na koniec warto zarejestrować wynik za pomocą momentomierza z czujnikiem, co stanowi solidny dowód jakości wykonanego montażu.

Pamiętaj jednak, że nawet najlepsze narzędzie traci precyzję z biegiem czasu, dlatego regularna kalibracja jest niezbędna. Warto też uwzględnić fakt, że stosowanie smarów lub specyficznych powłok zmienia współczynnik tarcia, co wymusza korektę ustawień, by zachować odpowiednią siłę zacisku. Jeśli używasz narzędzi pneumatycznych, upewnij się, że posiadają funkcję automatycznego odcięcia po osiągnięciu limitu. Inwestycja w odpowiedni sprzęt to nie tylko ochrona przed błędem ludzkim, ale przede wszystkim gwarancja bezpieczeństwa i trwałości każdego połączenia gwintowego.

Jak ustawić klucz dynamometryczny? Krok po kroku do idealnego momentu obrotowego

Jakie są ryzyka błędnego dokręcania śrub?

Niewłaściwie dokręcone połączenia gwintowe to prosta droga do osłabienia konstrukcji i skrócenia żywotności całego urządzenia. Jeśli siła zacisku jest zbyt mała, wibracje mogą poluzować śruby, co w krytycznych punktach – jak systemy hamulcowe czy węzły kratownic – bywa bezpośrednią przyczyną poważnych awarii. Z drugiej strony, przesadne dokręcanie kończy się uszkodzeniem gwintu, jego zapieczeniem lub nieodwracalną deformacją metalu, co nie tylko utrudnia przyszły serwis, ale generuje też niepotrzebne koszty.

Brak kontroli nad momentem dokręcania rodzi szereg ryzyk. Mechanicznie grozi to przekroczeniem granicy plastyczności materiału, co może poskutkować nagłym pęknięciem śruby lub degradacją otworów stożkowych. W aspekcie eksploatacyjnym błędy te, połączone z niewłaściwym doborem środków smarnych, drastycznie przyspieszają korozję.

Najważniejszą kwestią pozostaje jednak bezpieczeństwo użytkownika; awaria elementów złącznych w kluczowych podzespołach, jak mocowania siodła czy dźwignie sterujące, jest niedopuszczalnym zagrożeniem w trakcie jazdy.

Jak ustawić klucz dynamometryczny do kół? Praktyczny poradnik krok po kroku

Aby uniknąć kłopotów, warto wprowadzić do codziennej praktyki montażowej kilka sprawdzonych zasad:

• korzystanie z regularnie kalibrowanych kluczy dynamometrycznych,
• stosowanie podkładek zgodnych ze specyfikacją projektową,
• trzymanie się wytycznych producenta dotyczących tolerancji i parametrów montażu,
• prowadzenie dokumentacji użytych momentów obrotowych,
• używanie odpowiednich preparatów smarnych.

Świadome podejście do siły dokręcania to jeden z najprostszych sposobów na zwiększenie niezawodności maszyn i przedłużenie ich bezawaryjnej pracy.
