Schemat gniazdka: co pokazuje i jak go czytać?
Prawidłowy montaż gniazdka opiera się na umiejętnym podłączeniu trzech żył: fazowej L, neutralnej N oraz ochronnej PE. Instrukcja techniczna precyzyjnie wskazuje miejsce dla każdego z nich, co gwarantuje stabilne zasilanie obwodu. W typowej instalacji jednofazowej:
- faza znajduje się po lewej stronie,
- neutralny po prawej,
- bolec uziemiający zajmuje centralną pozycję.
Producenci stosują różnorodne rozwiązania konstrukcyjne, dlatego warto sprawdzić konkretny model urządzenia. Wersje pojedyncze, podwójne czy natynkowe wymagają odmiennych podejść przy mostkowaniu przewodów, co ma zapewnić sprawne zasilanie równoległe. Czytelne oznaczenia literowe oraz symbol uziemienia naniesione na obudowę to najlepsza wskazówka dla elektryka, chroniąca przed skutkami odwrotnej polaryzacji. W przypadku osprzętu hermetycznego rysunki dodatkowo uwzględniają rozmieszczenie uszczelek, które wymuszają większą staranność podczas prac. Wcześniejsza analiza dokumentacji technicznej pozwala wychwycić ewentualne błędy jeszcze przed uruchomieniem zasilania. Dzięki czytelnym schematom wiemy dokładnie, jak poprowadzić przewody z puszki prosto do zacisków mechanizmu, co staje się kluczowym krokiem przed finalnymi pomiarami instalacji.
Które normy trzeba znać przy montażu gniazdka?
Podczas prac instalacyjnych kluczowe jest ścisłe przestrzeganie normy PN-HD 60364-4-41:2017-09, która wyznacza standardy ochrony przeciwporażeniowej w sieciach niskiego napięcia. Równie istotną rolę odgrywa przepis PN-EN 60670-24:2013, regulujący wymogi techniczne dla osprzętu oraz puszek instalacyjnych. Każdy projekt musi być realizowany zgodnie z wytycznymi PN-IEC 60364, gdyż to właśnie one stanowią fundament bezpieczeństwa domowników.
W trakcie montażu należy rygorystycznie stosować się do zasad dotyczących systemów TN-S oraz TN-C. Niezwykle ważna jest tu dbałość o właściwą kolorystykę przewodów:
- żółto-zielony zarezerwowano dla uziemienia PE,
- niebieski pełni funkcję neutralną N,
- brązowy lub czarny oznacza fazę L.
W miejscach o podwyższonej wilgotności konieczne jest instalowanie gniazdek hermetycznych wyposażonych w ochronne klapki. Dobór odpowiednich zabezpieczeń, takich jak wyłączniki nadprądowe czy różnicowoprądowe, powinien zawsze opierać się na zaleceniach producenta. Całość prac wieńczą obowiązkowe pomiary i testy, które formalnie potwierdzają pełną zgodność instalacji z obowiązującymi przepisami oraz jej gotowość do bezpiecznej eksploatacji.
Jakie narzędzia są potrzebne do montażu gniazdka?
Przystępując do montażu gniazdka, musisz wyposażyć się w odpowiedni zestaw narzędzi. Podstawą są:
- izolowane wkrętaki płaskie oraz krzyżakowe,
- wkrętarka z regulowanym momentem obrotowym,
- solidne kombinerki,
- nożyk monterski,
- miernik napięcia,
- próbnik ciągłości,
- otwornica,
- szybko twardniejący gips,
- tradycyjna poziomica,
- rękawice izolacyjne oraz okulary ochronne.
Izolowane wkrętaki skutecznie chronią przed niebezpiecznym porażeniem prądem. Cały proces zdecydowanie przyspieszy wkrętarka, a poradzenie sobie z przewodami ułatwią solidne kombinerki. Do precyzyjnego zdejmowania izolacji najlepiej nadaje się nożyk monterski – dzięki niemu zminimalizujesz ryzyko przypadkowego uszkodzenia miedzianego rdzenia. Zamiast polegać na prostej kontrolce, sięgnij po miernik napięcia, który daje znacznie bardziej miarodajne wyniki. Warto również sprawdzić poprawność obwodu próbnikiem ciągłości, co pozwoli wykluczyć ewentualne zwarcia jeszcze przed włączeniem zasilania. Jeśli planujesz instalację w nowej ścianie, zaopatrz się w otwornicę, która pozwoli sprawnie wyciąć otwór pod puszkę. Do jej stabilnego osadzenia najlepiej użyć szybko twardniejącego gipsu, a o idealny poziom na ścianie zadbasz za pomocą tradycyjnej poziomicy. Nigdy nie lekceważ ochrony osobistej – rękawice izolacyjne oraz okulary ochronne stanowią niezbędne wyposażenie każdego fachowca. Najważniejszą zasadą, o której zawsze musisz pamiętać przed przystąpieniem do prac, jest odcięcie dopływu energii elektrycznej.
Jak poprawnie podłączyć przewód fazowy i przewód neutralny?
| Przewód | Oznaczenie / Miejsce podłączenia | Położenie (patrząc od frontu) |
|---|---|---|
| Przewód fazowy (L) | Oznaczenie L | Lewa strona |
| Przewód neutralny (N) | Styk oznaczony literą N | Prawy zacisk |
| Przewód ochronny (PE) | Styk oznaczony symbolem PE lub bolec | Środkowy zacisk |
Zanim zabierzesz się za montaż, priorytetem jest całkowite odcięcie prądu i weryfikacja braku napięcia przy użyciu próbnika lub miernika. Kolejnym krokiem jest przygotowanie końcówek przewodów – zdejmij z nich izolację tak, aby nie naruszyć samej miedzi.
Wewnątrz gniazdka kluczowa jest dbałość o właściwą polaryzację. Przewód fazowy (L), zazwyczaj ulokowany po lewej stronie, musi trafić dokładnie w otwór oznaczony tą samą literą. Po jego umieszczeniu, dokręć zacisk z wyczuciem, co zagwarantuje pewny styk i właściwy przepływ energii. Analogicznie postąp z żyłą neutralną (N), która zamyka obwód i powinna wylądować w prawym zacisku. Pamiętaj, by pod żadnym pozorem ich nie zamienić, ponieważ niewłaściwa polaryzacja grozi awarią podłączonych sprzętów i poważnym niebezpieczeństwem.
Jeśli planujesz montaż większej liczby punktów, wykorzystaj metodę mostkowania lub sięgnij po sprawdzone kostki łączeniowe, trzymając się przygotowanego schematu. W przypadku gniazd bez uziemienia wystarczy wpiąć jedynie dwa przewody: fazowy i neutralny. Na koniec solidnie przykręć mechanizm w puszce instalacyjnej. Takie precyzyjne podejście na każdym etapie prac to najlepsza gwarancja bezpieczeństwa i bezawaryjnego korzystania z instalacji przez długie lata.

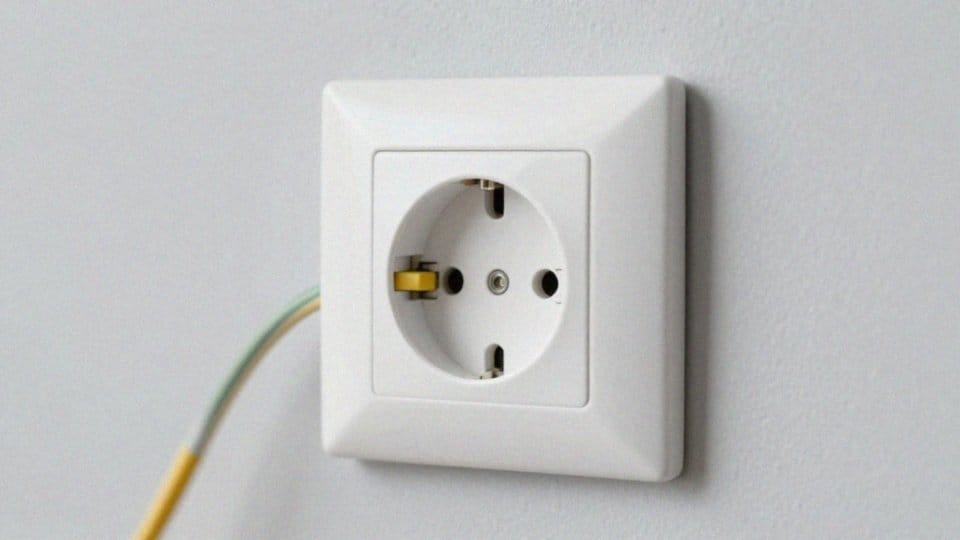

Który zacisk jest dla przewodu ochronnego PE?
Zacisk przewodu ochronnego znajdziesz w centralnym punkcie urządzenia, oznaczony dobrze znanym symbolem uziemienia. To właśnie tutaj wpinamy żółto-zielony przewód, a sama praca powinna zacząć się właśnie od tego styku. Dzięki temu proces montażu w puszce staje się znacznie bezpieczniejszy, ponieważ minimalizujesz ryzyko przypadkowego zwarcia podczas dalszych działań.
W standardowym gniazdku zacisk ten ma bezpośrednie połączenie z metalowym bolcem, który stanowi kluczową barierę przed przypadkowym porażeniem. Pamiętaj, aby przewód był dokręcony z odpowiednią siłą. Luźne połączenie to poważny błąd, który w razie awarii izolacji urządzenia pozbawi Cię ochrony, na której najbardziej zależy.
Gdy już sfinalizujesz prace, koniecznie sprawdź ciągłość przewodu i zmierz rezystancję uziemienia – to jedyny sposób, by mieć pewność, że wszystko zostało wykonane zgodnie ze sztuką.
W starszych budynkach, gdzie instalacja nie została wyposażona w przewód ochronny, standardem są gniazdka bez bolca, w których ten zacisk jest po prostu zbędny. Jeśli jednak korzystasz z systemów zasilania TN-S czy nowoczesnych rozwiązań typu TN-C-S, obecność uziemienia w gnieździe jest absolutnym wymogiem.
Prawidłowe osadzenie żyły PE to inwestycja w spokój ducha i bezpieczeństwo domowników na co dzień.
Jak przetestować polaryzację i ciągłość gniazdka?
Gdy mechanizm znajdzie się już na swoim miejscu w puszce, a Ty włączysz zasilanie, pora przejść do weryfikacji poprawności montażu. Sięgnij po miernik napięcia lub próbnik, aby sprawdzić, czy na zacisku L występuje oczekiwany potencjał względem przewodu N. To podstawowy krok potwierdzający, że instalacja została wykonana prawidłowo.
Kolejnym etapem jest sprawdzenie polaryzacji. Przy użyciu prostego testera gniazdkowego lub multimetru upewnij się, że:
- przewód fazowy znajduje się po lewej stronie,
- neutralny po prawej,
- bolec ochronny jest skutecznie uziemiony.
Szczególną uwagę przyłóż do ciągłości przewodu PE; miernik rezystancji pozwoli Ci jednoznacznie ocenić, czy połączenie między bolcem a punktem uziemiającym jest solidne i wykazuje niską oporność. Wszelkie zauważone nieprawidłowości, jak zamieniona polaryzacja czy przerwy w obwodzie, wymagają natychmiastowego odłączenia prądu, poprawy mocowania przewodów i ponownego dokręcenia zacisków.
Nie zapomnij również przetestować działania wyłącznika różnicowoprądowego, obciążając gniazdko oraz kontrolując, czy obudowa jest stabilnie osadzona, a ramka idealnie dolega do ściany. Na zakończenie warto rzetelnie udokumentować uzyskane wyniki, dbając o standardy rzemiosła inżynierskiego.
