Czym są standardowe wymiary gniazdka elektrycznego?
W Polsce najczęściej spotykamy gniazdka elektryczne o wymiarach:
- 45×45 mm,
- 55×55 mm.
Takie standardy wynikają bezpośrednio z budowy modułów montażowych oraz konieczności ich dopasowania do powszechnie stosowanych puszek instalacyjnych. Kluczowe wymogi techniczne określa norma PN-IEC 60884-1:2006, która gwarantuje odpowiednie uziemienie i stabilne osadzenie wtyczki w gnieździe. Precyzja wykonania tych elementów jest niezbędna nie tylko dla wygody, ale przede wszystkim dla bezpieczeństwa, gdyż właściwe dopasowanie styków skutecznie eliminuje ryzyko ich przegrzewania.
W miejscach wymagających wyższej ochrony odnajdziemy modele hermetyczne, wyróżniające się masywniejszą konstrukcją niezbędną do zachowania wyższych klas IP. Z kolei w warunkach specjalistycznych, takich jak przemysł czy placówki medyczne, używa się rozwiązań o nietypowych gabarytach, przystosowanych do obsługi większych obciążeń. Elastyczność w dopasowaniu rozmiarów osprzętu pozwala lepiej dostosować infrastrukturę elektryczną do indywidualnych potrzeb użytkowników oraz specyfiki danego otoczenia.
Jakie są typowe wymiary gniazdek i puszek?
Standardowa głębokość puszki podtynkowej oscyluje w granicach od 40 do 60 mm. Przestrzeń ta jest kluczowa, by swobodnie zmieścić przewody o przekroju 2,5 mm² oraz bolec uziemiający PE. W przypadku sprzętów AGD do zabudowy warto sięgnąć po głębsze modele, które zapewnią dodatkowe miejsce na zapas kabla oraz moduły przeciwprzepięciowe.
Wybór zbyt płytkiego osprzętu to duży błąd, gdyż utrudnia poprawne zamontowanie mechanizmu i w konsekwencji obniża bezpieczeństwo domowników. Planując instalacje wielokrotne, pamiętaj o zachowaniu standardowego rozstawu 71 mm między środkami gniazd, co wymusza odpowiednie dopasowanie rozmiarów puszek. Staranny dobór tych elementów to gwarancja sprawnej i bezawaryjnej pracy całego systemu elektrycznego na lata.
Jak norma PN-IEC 60884-1:2006 reguluje wymiary gniazdek?
Polska norma PN-IEC 60884-1:2006 precyzuje kluczowe parametry techniczne gniazd wtykowych, obejmujące:
- wymiary styków,
- niezbędne odstępy izolacyjne,
- zasady montażu.
Przepisy te gwarantują pełną kompatybilność osprzętu z wtyczkami, co przekłada się na stabilność połączeń i skutecznie ogranicza ryzyko wystąpienia niebezpiecznych łuków elektrycznych. Dokument wyznacza również wytyczne dla projektowania ramek i płyt czołowych, wymuszając zachowanie właściwych luzów eksploatacyjnych. W przypadku produktów o podwyższonej odporności, takich jak gniazdka IP44 czy wersje hermetyczne, regulacje narzucają rygorystyczne wymagania w zakresie szczelności obudowy, co bezpośrednio wpływa na ich finalne gabaryty. Producenci, wytwarzający także specjalistyczne modele przemysłowe, mają obowiązek uwzględniać te wytyczne w procesie produkcji. W efekcie każdy komponent musi spełnić surowe standardy bezpieczeństwa, a zgodność z nimi stanowi dziś najważniejszy dowód jakości podczas odbioru instalacji elektrycznych.
Jakie wysokości gniazdek stosować w pomieszczeniach?
| Pomieszczenie/Urządzenie | Zalecana wysokość nad podłogą | Dodatkowe informacje |
|---|---|---|
| Sypialnie, korytarze, pokoje dzienne | 30 cm | Standardowa wysokość |
| Kuchnia (małe AGD) | 100-120 cm | Wygodny i bezpieczny sposób podłączenia |
| Kuchnia (nad blatem) | 5-10 cm nad blatem | Zależna od rozmieszczenia mebli i sprzętu |
| Lodówka | 30 cm | Wygodny dostęp |
| Zmywarka, kuchenka, piekarnik | 30-50 cm | Dla dużych sprzętów AGD |
| Piekarnik (na wysokości oczu) | 100 cm | Dla piekarnika zamontowanego wyżej |
Odpowiednie rozmieszczenie gniazdek elektrycznych to klucz do wygody w codziennym życiu. W salonach, sypialniach czy na korytarzach najlepiej sprawdzają się punkty zasilania umieszczone zaledwie 20–30 cm nad podłogą – są dyskretne, a przy tym bardzo praktyczne.
W kuchni sprawa staje się bardziej złożona, bo wszystko zależy od przeznaczenia sprzętów. Standardem dla blatów roboczych jest wysokość rzędu 100–120 cm, co pozwala na wygodne podłączenie drobnego AGD. Jeśli chodzi o duże urządzenia, to:
- lodówka potrzebuje gniazdka nie niżej niż 30 cm od posadzki,
- zmywarki czy piekarniki wymagają punktów zainstalowanych w przedziale 30–50 cm,
- jeśli piekarnik montujemy w wysokiej zabudowie, gniazdo możemy umieścić na wysokości około metra.
Łazienka to miejsce szczególne, gdzie liczy się przede wszystkim bezpieczeństwo. Ze względu na wilgoć, gniazdka muszą znajdować się poza tak zwaną strefą 2, czyli co najmniej 110–120 cm nad ziemią i minimum 60 cm od źródeł wody. Nawet jeśli wybierasz osprzęt o wysokiej klasie szczelności, nie rezygnuj z zachowania tych dystansów.
Z kolei w pomieszczeniach typowo technicznych, jak piwnica czy garaż, wygodniej jest instalować gniazdka wyżej – zazwyczaj na wysokości 100–140 cm. Ułatwia to operowanie narzędziami i podłączanie sprzętów bez potrzeby schylania się.
Na etapie planowania dobrze jest też przewidzieć grupowanie gniazd w większe panele, co przy dużej liczbie zasilanych urządzeń czyni instalację znacznie bardziej czytelną i łatwiejszą w obsłudze.

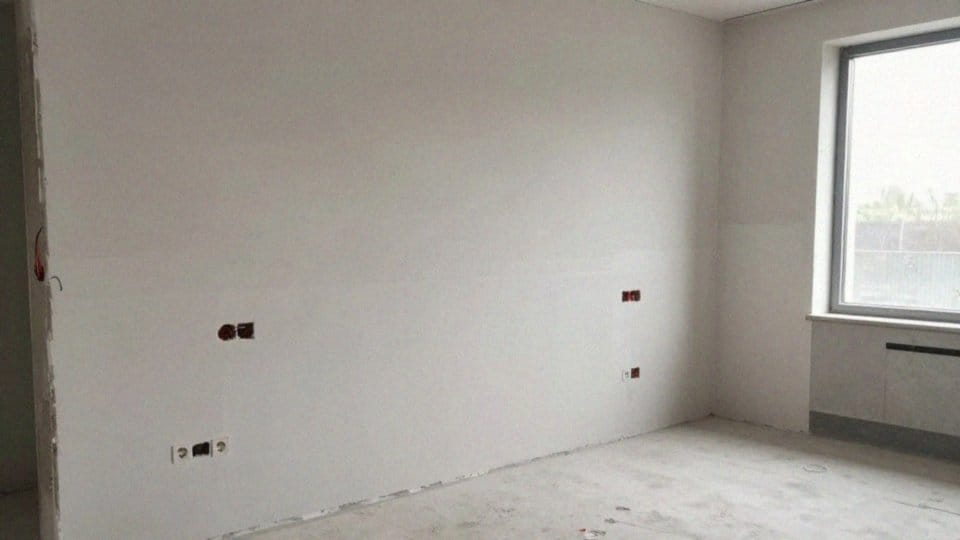

Gdzie montować gniazdka pod AGD w zabudowie?
Precyzyjne rozmieszczenie gniazdek elektrycznych dla sprzętów AGD to kluczowy element planowania kuchni. Aby uniknąć problemów z montażem, punkty zasilania trzeba ulokować tak, by nie kolidowały z bryłą urządzenia. W przypadku lodówki idealnym rozwiązaniem jest wysokość 30 cm od podłogi, co zapewnia łatwy dostęp do wtyczki i nie przeszkadza przy ewentualnym przesuwaniu sprzętu.
- dla zmywarek oraz piekarników montowanych pod blatem optymalny przedział to 30–50 cm,
- jeśli planujesz piekarnik w wysokiej zabudowie typu słupek, wyprowadź instalację na wysokości około 100 cm.
Planując te lokalizacje, pamiętaj o zachowaniu bezpiecznego dystansu od przyłączy hydraulicznych. W strefach narażonych na wilgoć koniecznie postaw na osprzęt o podwyższonej klasie ochrony IP, co zabezpieczy instalację przed przypadkowym zachlapaniem. Dotyczy to szczególnie pralki – w jej przypadku najlepiej sprawdzi się gniazdko umieszczone z boku, poza strefą bezpośredniego kontaktu z wodą.
Dla bezpieczeństwa domowników kluczowe jest również poprawne uziemienie oraz montaż wyłącznika różnicowoprądowego o czułości 30 mA. Aby zachować estetykę wnętrza i uniknąć plątaniny przewodów, warto grupować punkty zasilania wpuszczane w meble. Na etapie prac projektowych sprawdź jeszcze raz, czy wtyczki nie będą blokować swobodnego wsunięcia urządzeń w wyznaczone dla nich wnęki.
Jak wymiary gniazdek wpływają na bezpieczeństwo użytkowania?
Prawidłowe dopasowanie wymiarów gniazdka to fundament stabilnego połączenia, który skutecznie eliminuje ryzyko przypadkowego wypięcia wtyczki i groźnych przeskoków iskier. Odpowiednia głębokość puszki pozwala na wygodne ułożenie przewodów o przekroju 2,5 mm², co chroni izolację przed uszkodzeniami i zapobiega przegrzewaniu się styków. Przestrzeganie normatywnych odstępów izolacyjnych jest natomiast kluczowe dla uniknięcia zwarć wewnątrz instalacji.
Dla pełnej ochrony warto stawiać na komponenty wyposażone w bolec uziemiający. W pomieszczeniach wilgotnych, takich jak:
- łazienka,
- garaż.
niezbędne jest zastosowanie osprzętu z oznaczeniem IP44, montowanego przynajmniej 60 centymetrów od bezpośrednich źródeł wody. Nad bezpieczeństwem systemu czuwają także nowoczesne zabezpieczenia przeciwprzepięciowe oraz wyłączniki różnicowoprądowe, które natychmiast odcinają zasilanie w momencie wykrycia niebezpiecznego upływu prądu.
Pamiętajmy, że precyzyjny dobór gniazdek do puszek montażowych to nie tylko kwestia estetyki, ale przede wszystkim sposób na utrzymanie szczelności maskownic. Chroni to wnętrze mechanizmu przed zanieczyszczeniami i niepożądanym dostępem osób trzecich.
Jakie narzędzia są potrzebne do pomiaru i montażu?
Podstawowy zestaw do montażu gniazdek składa się z kilku niezbędnych przyrządów. Warto zacząć od:
- suwmiarki, która pozwoli precyzyjnie sprawdzić wymiary ramki i modułu,
- poziomicy, gwarantującej estetyczny i idealnie równy montaż.
Zanim jednak chwycisz za narzędzia, musisz upewnić się, że w instalacji nie ma napięcia – do sprawdzenia fazy, przewodu neutralnego oraz ciągłości uziemienia najlepiej wykorzystać multimetr lub sprawdzony próbnik. Podczas skręcania złączek zawsze używaj śrubokrętów z odpowiednią izolacją, co znacząco podnosi poziom bezpieczeństwa. W zależności od charakteru prac, w twoim niezbędniku mogą przydać się również:
- szczypce,
- przecinaki,
- wkrętarka,
- wycinak do puszek,
- znacznie usprawniające cały proces.
W miejscach narażonych na wilgoć pamiętaj o zastosowaniu osprzętu o wysokiej szczelności, który dodatkowo zabezpieczy instalację przed dostępem wody. Bardzo ważną kwestią, o której często się zapomina, jest kontrola głębokości osadzenia mechanizmu. Musi tam być wystarczająco dużo wolnej przestrzeni, aby swobodnie ułożyć sztywne przewody o przekroju 2,5 mm² wraz z żyłą ochronną PE. Pamiętaj, że bezwzględnym fundamentem jest odcięcie zasilania w obwodzie przed przystąpieniem do jakichkolwiek działań. Ostateczne potwierdzenie braku prądu przyrządem pomiarowym to czynność kluczowa dla późniejszego, bezpiecznego użytkowania gniazdek przez wszystkich domowników.
