Bednarka — co to jest i jak chroni instalacje elektryczne?

Co to jest bednarka i do czego służy?

Bednarka to płaska taśma wykonana zazwyczaj ze stali, choć na rynku spotkasz także warianty miedziane lub ze stali nierdzewnej. Pełni ona kluczową funkcję w systemach uziemiających, zapewniając bezpieczeństwo instalacji elektrycznych oraz odgromowych. Największą popularnością cieszy się wersja ocynkowana ogniowo, która zawdzięcza to swojej imponującej odporności na korozję, co jest niezbędne w przypadku bezpośredniego kontaktu z gruntem.

Głównym zadaniem tego elementu jest bezpieczne odprowadzanie energii elektrycznej do ziemi. Dzięki szerokiemu przekrojowi, bednarka doskonale radzi sobie z rozpraszaniem prądu, pełniąc rolę uziomu fundamentowego lub otokowego w celu uzyskania jak najniższej rezystancji. To jednak nie wszystko, bo taśma sprawdza się również jako przewód wyrównawczy. Sprawnie łączy metalowe elementy konstrukcji, jak zbrojenia czy szyny, z głównym systemem uziemienia.

Kształt taśmy znacząco ułatwia montaż – wystarczy spawanie lub zacisk, by uzyskać trwałe i bezpieczne połączenie. Dzięki temu rozwiązaniu instalacja zachowuje ciągłość elektryczną, skutecznie chroniąc budynek przed niebezpiecznymi napięciami dotykowymi oraz skutkami groźnych przepięć.

Jak bednarka chroni instalacje elektryczne?

Solidna ochrona przed porażeniem prądem opiera się przede wszystkim na wyrównywaniu potencjałów. Proces ten polega na sprowadzeniu metalowych części konstrukcyjnych do wspólnego poziomu napięcia, co skutecznie minimalizuje ryzyko wystąpienia groźnych napięć dotykowych. W praktyce bednarka scala:

• rury instalacyjne,
• obudowy urządzeń,
• zbrojenie budynku z uziomem,

tworząc jeden, spójny układ. W sytuacjach awaryjnych, takich jak zwarcia czy wyładowania atmosferyczne, taśma stalowa przejmuje rolę głównej ścieżki dla niebezpiecznych prądów, odprowadzając je bezpośrednio do ziemi. Aby ten mechanizm działał bez zarzutu, kluczowe jest:

• utrzymanie minimalnej rezystancji,
• zachowanie pełnej ciągłości elektrycznej na każdym odcinku przewodów.

Dzięki niskiej indukcyjności taśmy, instalacja zyskuje odporność na nagłe skoki napięcia, co jest nieocenione w ochronie czułej elektroniki przed awariami. Cały system zyskuje jeszcze większą skuteczność, gdy bednarka współpracuje z ogranicznikami przepięć klasy SPD. Taki duet pozwala efektywnie rozproszyć energię płynącą zarówno z sieci, jak i z uderzeń piorunów, znacząco podnosząc standard bezpieczeństwa całego obiektu. Warto pamiętać, że właściwie dobrany przekrój przewodnika gwarantuje trwałość połączeń, nawet w obliczu przepływu bardzo dużych prądów.

Jak bednarka współpracuje z instalacją odgromową?

Bednarka stanowi fundament każdego solidnego systemu odgromowego, pełniąc funkcję łącznika między zwodami dachowymi a uziomami fundamentowymi czy otokowymi. Ten stalowy płaskownik stanowi autostradę dla energii wyładowania, kierując ją prosto w głąb ziemi. Kluczem do skuteczności całego układu jest utrzymanie niskiej rezystancji, co pozwala na błyskawiczne i bezpieczne rozproszenie potężnego impulsu piorunowego.

Stabilne poprowadzenie przewodów wzdłuż elewacji znacząco ogranicza ryzyko groźnych przeskoków iskrowych. Warto pamiętać, że uziom otokowy ułożony wokół obiektu nie tylko odprowadza prąd, ale także wyrównuje potencjał w gruncie, co jest kluczowe dla ochrony budynku.

Aby instalacja działała bez zarzutu, konieczne są trwałe połączenia – najczęściej stosuje się tu:

• spawanie,
• specjalistyczne zaciski śrubowe.

Gwarantują one pełną ciągłość elektryczną nawet podczas największych wyładowań. Elementy te doskonale współpracują z drutem odgromowym, sprawnie przejmując ładunki z dachu i transportując je do systemu uziemiającego. Całość dopełnia integracja z główną szyną wyrównawczą oraz ogranicznikami przepięć SPD, co chroni domową elektronikę przed skutkami burz. Dzięki dbałości o wytrzymałość mechaniczną i elektryczną każdego spoiny, obiekt zyskuje niezawodną tarczę ochronną, która pozostaje skuteczna niezależnie od kaprysów pogody.

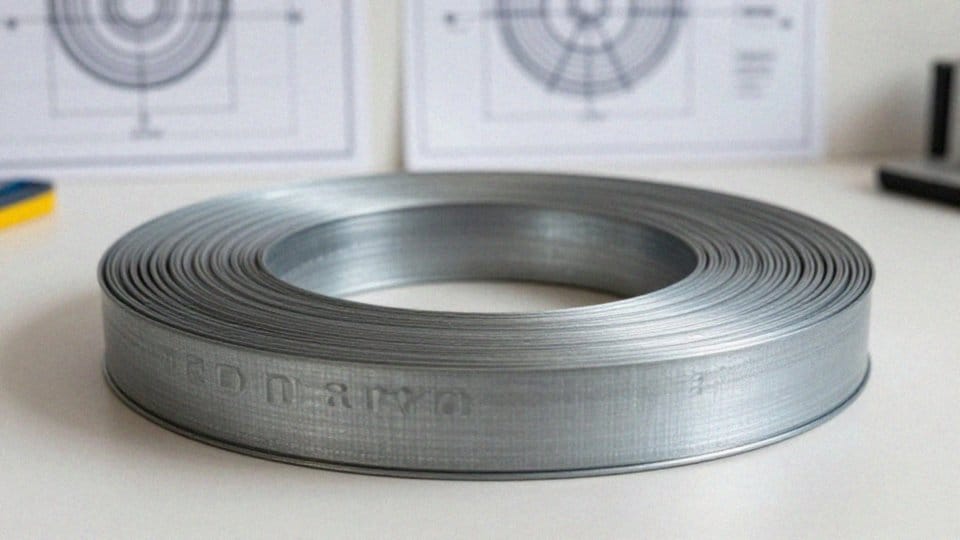

Jak dobrać materiał i przekrój bednarki?

Wybór odpowiedniego materiału i przekroju płaskownika to kluczowa decyzja, uzależniona od specyfiki instalacji oraz warunków panujących w gruncie. Zdecydowana większość inwestorów wybiera stal ocynkowaną, która stanowi kompromis między przystępną ceną a zadowalającą żywotnością. Jeśli jednak przychodzi nam pracować w środowisku o wysokiej agresywności chemicznej, warto sięgnąć po:

• stal nierdzewną,
• miedź,

ponieważ znacznie lepiej radzą sobie one z niekorzystnymi czynnikami atmosferycznymi i elektrochemicznymi. Geometrię przewodów precyzuje się na podstawie obliczeń prądów zwarciowych oraz docelowej rezystancji uziomu. Standardowe płaskowniki mają zazwyczaj od 1 do 5 mm grubości przy szerokości mieszczącej się w przedziale od 20 do 80 mm. Odpowiedni dobór tych wymiarów gwarantuje nie tylko solidność konstrukcji, ale również niską impedancję, co jest niezbędne przy szybkim odprowadzaniu udarowych prądów piorunowych.

Projektując uziom, musimy wziąć pod uwagę szereg zmiennych, takich jak:

• rezystywność i wilgotność gleby,
• kompatybilność galwaniczną łączonych komponentów,
• dopuszczalny wzrost temperatury przewodu podczas zwarcia.

Pamiętajmy również o zabezpieczeniu antykorozyjnym w miejscach montażu lub spawania, gdzie naruszona zostaje powłoka ochronna, gdyż jest to kluczowe dla trwałości całego układu. Wszystkie wytyczne projektowe powinny być zgodne z obowiązującymi normami, które narzucają minimalne wymiary płaskowników dla konkretnych systemów odgromowych. Zbyt mały przekrój elementu to prosta droga do nadmiernego nagrzewania się przewodu i wzrostu jego oporności, dlatego wymiary zawsze należy dobierać w oparciu o rzetelną analizę obciążeń prądowych systemu.

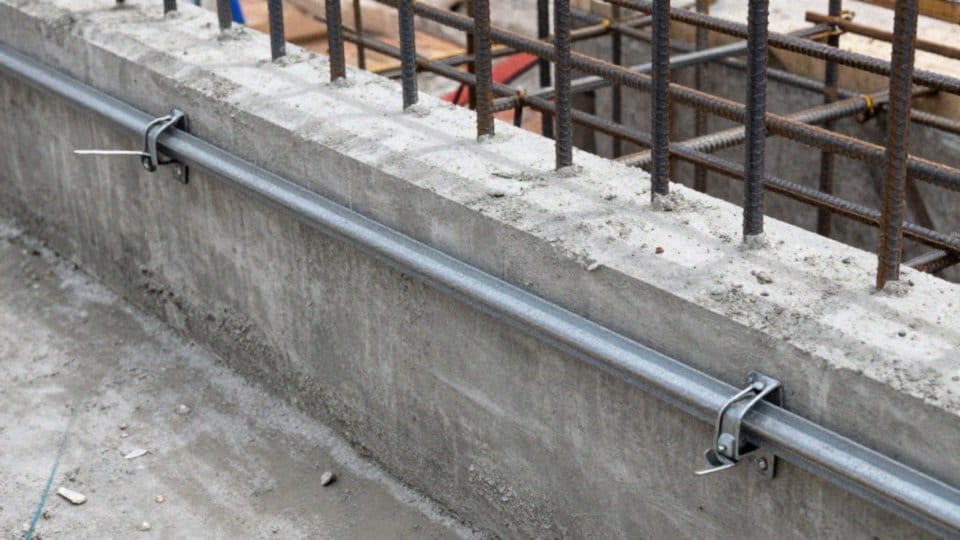

Jak prawidłowo układać i łączyć bednarkę?

Podczas prac montażowych kluczowe jest stabilne prowadzenie płaskownika. Dzięki temu ograniczysz liczbę niepożądanych zagięć i zminimalizujesz ryzyko uszkodzeń mechanicznych materiału. Uziom otokowy powinien tworzyć zamknięty pierścień wokół fundamentu, osadzony w betonie lub bezpośrednio przy zbrojeniu na głębokości od 60 do 80 centymetrów.

Pamiętaj, aby zostawić odpowiedni zapas długości przy wyprowadzeniach przewodów do rozdzielni i głównej szyny wyrównawczej. Elementy możesz połączyć ze zbrojeniem bądź konstrukcją stalową, spawając je lub stosując specjalistyczne, certyfikowane zaciski. Niezależnie od wybranej metody, najważniejsze jest zapewnienie niskiej rezystancji przejścia oraz trwałej ciągłości elektrycznej.

Bednarka na jakiej głębokości? Wytyczne i czynniki wpływające na uziom

Pamiętaj też o zabezpieczeniu styków – miejsca łączeń, szczególnie spoiny, wymagają nałożenia preparatów antykorozyjnych. Jeśli natomiast łączysz stal z innymi metalami, koniecznie zadbaj o izolację zapobiegającą korozji galwanicznej.

Wszystkie zaciski i punkty kontrolne montuj w miejscach łatwo dostępnych, co znacznie usprawni późniejsze inspekcje oraz pomiary. Po zakończeniu prac bednarkę w gruncie starannie zasypujemy. Uziomy fundamentowe natomiast wymagają dokładnego otulenia betonem, co nie tylko zapewnia im trwałość mechaniczną, ale przede wszystkim gwarantuje optymalne parametry rozpraszania prądów ochronnych.

Jak zabezpieczać bednarkę przed korozją?

Zapewnienie odpowiedniej ochrony antykorozyjnej to fundament sprawnego działania każdego systemu uziemiającego. Bez niej materiały szybko ulegają degradacji, zwłaszcza gdy muszą pracować w wymagającym środowisku. Złotym standardem w branży jest wykorzystanie bednarki cynkowanej ogniowo, której powłoka skutecznie izoluje metal od destrukcyjnego wpływu wilgoci oraz agresywnych substancji chemicznych zawartych w glebie.

Tam, gdzie warunki są szczególnie trudne – przykładowo w silnie zasolonym gruncie – o wiele lepiej sprawdzają się elementy wykonane ze stali nierdzewnej lub miedzi. Surowce te wykazują znacznie wyższą odporność na utlenianie. Warto pamiętać, że każdy punkt ingerencji w strukturę materiału, jak miejsca spawów czy cięć, staje się automatycznie słabym ogniwem. W takich sytuacjach należy zastosować specjalistyczne taśmy lub smary przewodzące, które pomogą odtworzyć ciągłość zabezpieczenia.

Kluczowym wyzwaniem przy łączeniu metali o różnym potencjale jest unikanie korozji galwanicznej. Aby zapobiec powstawaniu szkodliwych ogniw, najlepiej sięgnąć po odpowiednie separatory bądź zadbać o pełną kompatybilność materiałową komponentów. Projektując instalację, trzeba też uwzględnić specyfikę podłoża i poziom jego wilgotności.

Standardowe zakopanie przewodu na głębokości 60–80 cm pomaga ustabilizować warunki pracy, choć w ekstremalnych przypadkach warto dodatkowo zabezpieczyć system osłonami betonowymi. Długowieczność uziemienia zależy jednak głównie od systematyczności. Regularne przeglądy techniczne, obejmujące rzetelną kontrolę łączeń i pomiary rezystancji, pozwalają trzymać rękę na pulsie.

Utrzymanie niskiego oporu instalacji jest możliwe tylko wtedy, gdy powłoki ochronne pozostają nienaruszone, a wszelkie znalezione usterki są naprawiane od ręki. Takie podejście gwarantuje, że instalacja zachowa swoją sprawność przez długie lata, niezależnie od kaprysów pogody.

Jakie normy regulują uziomy i uziemienie?

Standardy określające sposób budowy uziomów i instalacji uziemiających są ściśle zdefiniowane w polskim oraz europejskim prawie. Kluczowe wytyczne odnajdziemy w serii norm PN-EN 62305, poświęconej ochronie odgromowej, oraz w dokumencie PN-HD 60364-5-54, który koncentruje się na instalacjach elektrycznych niskiego napięcia.

Prawo budowlane wymusza stosowanie certyfikowanych materiałów, co stanowi gwarancję długowieczności systemu i jego niezawodności pod kątem przewodnictwa. Wybór odpowiednich komponentów to podstawa – najlepiej sprawdzają się te wykazujące wysoką odporność na korozję, na przykład:

• miedź,
• stal nierdzewna,
• popularne płaskowniki ocynkowane.

Dokumentacja projektowa dokładnie precyzuje nie tylko przekroje przewodników, ale również kwestie związane z tworzeniem połączeń wyrównawczych. Istotnym detalem technicznym jest umieszczenie uziomu na odpowiedniej głębokości, tak aby znalazł się on poza strefą przemarzania gruntu. Podczas prac montażowych należy zwrócić uwagę na sposób łączenia różnych metali, co pozwala wyeliminować ryzyko wystąpienia korozji galwanicznej.

Równie ważna jest precyzyjna metodyka pomiarów rezystancji, która musi wpisywać się w założenia projektowe. Czy chodzi o uziomy fundamentowe, czy otokowe – każda realizacja wymaga skrupulatności i późniejszej kontroli stanu technicznego. Takie zadania powierza się wyłącznie wykwalifikowanym fachowcom, posiadającym odpowiednie uprawnienia. Ostatecznie, rygorystyczne przestrzeganie przepisów to fundament ochrony przeciwporażeniowej, przeciwpożarowej oraz sprawnie działających systemów wyrównywania potencjałów w każdym budynku.

Jak mierzyć rezystancję uziomu bednarki?

Pomiar rezystancji uziemienia przeprowadza się przy użyciu specjalistycznych mierników, najczęściej wybierając w tym celu metodę trzech punktów. Proces ten wymaga wykorzystania dwóch dodatkowych elektrod, prądowej oraz napięciowej, które wbija się w grunt w ściśle określonej odległości od badanego elementu. Otrzymany wynik w omach informuje nas o tym, jak efektywnie prąd rozprasza się w podłożu.

Zanim przystąpisz do pracy, koniecznie odłącz uziom od pozostałych elementów instalacji elektrycznej. Uzyskanie rzetelnego pomiaru wymaga także swobodnego dostępu do punktów kontrolnych oraz zacisków bednarki. Pamiętaj, że w przypadku trwałego połączenia uziomu z siecią, musisz uwzględnić wpływ pozostałych przewodów, gdyż w przeciwnym razie otrzymasz nieprawdziwe dane.

W rozbudowanych strukturach, takich jak uziom otokowy, warto dodatkowo sprawdzić ciągłość elektryczną poprzez weryfikację oporności między kluczowymi punktami systemu. Regularne przeglądy pozwalają wcześnie wykryć wzrost rezystancji wywołany korozją lub uszkodzeniami mechanicznymi. Taką inspekcję należy przeprowadzać nie tylko okresowo, ale również po każdej modernizacji czy pracach budowlanych w bezpośrednim sąsiedztwie instalacji.

Jeżeli pomiary wykażą przekroczenie dopuszczalnych norm, trzeba wdrożyć działania naprawcze. Skutecznymi sposobami na poprawę parametrów są:

• montaż dodatkowych uziomów pionowych,
• wydłużenie bednarki w gruncie,
• regeneracja połączeń,
• wymiana elementów systemu na materiały o większej odporności.

Każde z tych działań, podobnie jak sam proces pomiarowy, musi zostać odnotowane w dokumentacji potwierdzającej spełnienie wymogów projektowych. Pamiętaj, że wszelkie czynności związane z kontrolą instalacji powinny być powierzane wykwalifikowanym specjalistom posiadającym odpowiednie uprawnienia elektroenergetyczne.
