Jaki przekrój bednarki do uziemienia?
W przypadku uziemienia przeciwporażeniowego minimalny przekrój bednarki to 90 mm² przy zachowaniu grubości co najmniej 3 mm. Jeśli jednak planujemy instalację odgromową, normy stają się nieco odmienne – wymagany jest wtedy przekrój nie mniejszy niż 100 mm² oraz grubość wynosząca przynajmniej 2 mm.
Ostateczny wybór konkretnych wymiarów taśmy powinien wynikać z analizy spodziewanych prądów zwarciowych oraz energii wyładowań piorunowych, gdyż to one rzutują na długowieczność całej konstrukcji. Nie mniej istotny jest dobór tworzywa. Stosowanie stali ocynkowanej, miedziowanej czy nierdzewnej decyduje wprost o odporności instalacji na korozję w specyficznym środowisku glebowym.
Efektywność układu uziomowego, bez względu na to, czy postawimy na uziomy pionowe, czy otokowe, każdorazowo zależy od:
- rezystywności gruntu,
- łącznej długości przewodów.
Przygotowując uziom fundamentowy, trzeba też pamiętać o solidnych połączeniach z przewodem uziemiającym, którego przekrój dla miedzi nie może być mniejszy niż 16 mm². Pamiętajmy, że wszystkie te elementy muszą wspólnie zagwarantować rezystancję uziemienia na poziomie poniżej 10 Ω, co stanowi absolutny fundament bezpieczeństwa w projektowaniu nowoczesnych budynków.
Jakie normy określają minimalny przekrój bednarki?
Norma PN-HD 60364-5-54 definiuje najważniejsze wytyczne techniczne dotyczące wymiarowania elementów uziemiających, w tym minimalne przekroje oraz grubości bednarek układanych bezpośrednio w ziemi. Podczas projektowania uziomów w obiektach energetycznych kluczowe wsparcie stanowi norma PN-EN 50522, natomiast w systemach ochrony odgromowej należy stosować się do zapisów PN-EN 62305-3 oraz wymagań dla komponentów zawartych w PN-EN 62561.
Wybór budulca nie jest przypadkowy. Najczęściej wykorzystuje się:
- miedź elektrotechniczną,
- stal nierdzewną,
- stal pokrytą miedzią,
przy czym ta ostatnia wymaga warstwy o grubości minimum 70 µm, aby skutecznie oprzeć się procesom korozyjnym. Choć stal ocynkowana cieszy się dużą popularnością, w przypadku uziomów fundamentowych trzeba zachować szczególną czujność, gdyż sąsiedztwo zbrojenia może drastycznie przyspieszyć jej niszczenie.
Projektowanie zawsze poprzedzają obliczenia, w których bierze się pod uwagę zarówno przewidywane obciążenie prądowe, jak i korozyjność środowiska. W bardziej złożonych realizacjach uzupełnieniem są normy DIN, precyzujące sposób wykonywania mocowań i złączy. Warto pamiętać, że duże grupy energetyczne często wdrażają własne, wewnętrzne standardy, które szczegółowo określają wymagania dla armatury w instalacjach o krytycznym znaczeniu.

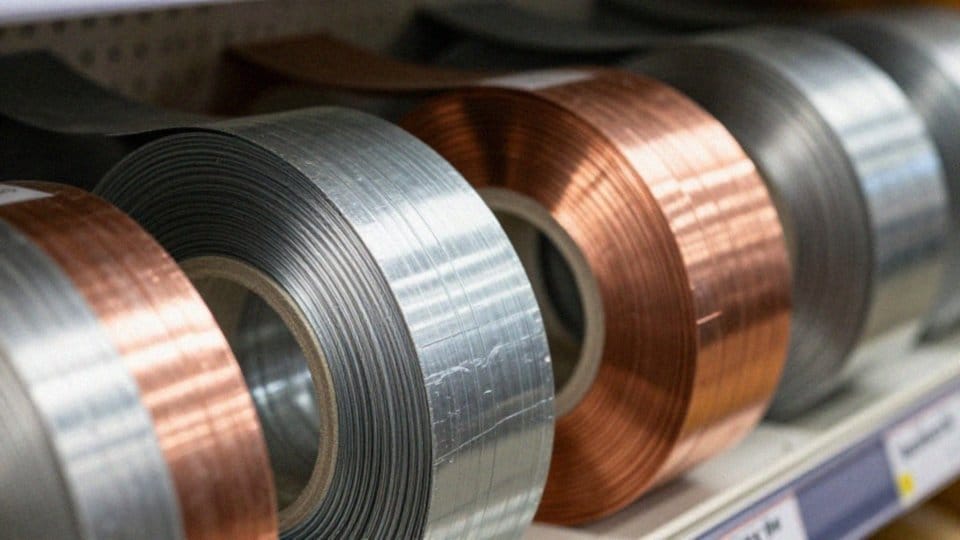

Jak dobrać grubość i szerokość bednarki?
Dobór właściwych wymiarów płaskownika zaczyna się od precyzyjnych obliczeń, w których zestawiamy wymaganą powierzchnię przekroju z ofertą dostępną na rynku. Przykładowo, aby uzyskać przekrój rzędu 90 lub 100 mm², możemy sięgnąć po warianty:
- 25 × 4 mm,
- 30 × 3 mm.
Kluczem do oceny termicznej jest przy tym uwzględnienie prądu o pięciokrotnej wartości oraz bezwzględne przestrzeganie dopuszczalnych temperatur pracy, szczególnie w momencie zadziałania zabezpieczenia typu B25. Nie bez znaczenia pozostaje trwałość samego materiału, której fundamentem jest odpowiednio nałożona powłoka. W przypadku elementów pomiedziowanych, grubość ochronnej warstwy nie powinna spadać poniżej 70 µm, co skutecznie chroni przed korozją. Jeśli jednak przewidujemy pracę w wyjątkowo agresywnym środowisku, zdecydowanie lepiej postawić na stal nierdzewną – takie rozwiązanie drastycznie ogranicza konieczność późniejszej konserwacji.
W codziennej praktyce montażowej najlepiej sprawdzają się szersze profilowane płaskowniki. Zapewniają one znacznie stabilniejsze mocowanie do elementów konstrukcyjnych budynku czy zbrojenia, co przekłada się na wysoką odporność mechaniczną i niezawodność całej sieci uziemiającej. Ostateczny wybór konkretnego typu materiału zawsze jednak powinniśmy poprzedzić analizą wartości skutecznych prądów zwarciowych przypisanych do danej lokalizacji.
Kiedy wykonać uziom fundamentowy podczas budowy?
Solidne fundamenty to fundament trwałości całej instalacji. Prace montażowe najlepiej zaplanować jeszcze przed wylaniem płyty fundamentowej lub tuż po przygotowaniu ław. Takie podejście pozwala stworzyć szczelny pierścień i precyzyjnie rozplanować przebieg elementów w bryle budynku.
W tym czasie bednarkę mocuje się bezpośrednio do zbrojenia, co gwarantuje jej stabilność i pewne zakotwienie. Cały proces na etapie stanu surowego znacznie ułatwia późniejsze wyprowadzenie przewodów do Głównej Szyny Wyrównawczej oraz bezproblemowy montaż złączy kontrolno-pomiarowych.
Gdy rezystancja uziemienia przekracza zakładane 10 omów, projektant może podjąć decyzję o instalacji dodatkowych uziomów. Rozwiązaniem bywają:
- pręty pomiedziowane,
- uziomy otokowe,
- uziomy kratowe,
- które skutecznie poprawiają parametry całego układu.
Pamiętajmy, że zachowanie ciągłości przewodów zgodnie z normami PN-EN i PN-HD wymaga odpowiedniej wiedzy specjalistycznej. Odpowiednio wykonane połączenia bednarki ze zbrojeniem sprawiają, że system uziemiający staje się nie tylko integralną częścią budynku, ale przede wszystkim niezawodnym elementem ochrony na długie lata.
Jak połączyć bednarkę ze zbrojeniem?
Podczas montażu bednarki niezwykle istotne jest, aby solidnie przymocować ją do prętów zbrojeniowych. Taki zabieg gwarantuje nie tylko stabilne zakotwienie uziomu w fundamencie, ale przede wszystkim zapewnia wymaganą ciągłość elektryczną całego systemu. Najlepszą praktyką jest układanie taśmy w formie zamkniętego pierścienia wokół fundamentu.
Kluczem do niezawodnej instalacji są trwałe połączenia galwaniczne. W tym celu wykorzystuje się zazwyczaj:
- specjalistyczne zaciski odporne na korozję,
- złącza mechaniczne,
- w określonych przypadkach dopuszczalne jest także spawanie.
Aby uniknąć tworzenia się niekorzystnych ogniw korozyjnych, warto sięgnąć po materiały przejściowe lub zastosować odpowiednią izolację. Kolejnym etapem jest poprawne wyprowadzenie przewodów do Głównej Szyny Wyrównawczej. Niezależnie od tego, czy używasz instalacji LgY czy YDY, pamiętaj, że przewód łączący GSW z bednarką musi mieć przekrój co najmniej 16, a najlepiej 25 mm².
Na końcu każdego układu koniecznie zainstaluj złącze kontrolno-pomiarowe. Ułatwia ono regularne przeglądy wizualne oraz precyzyjne pomiary rezystancji. Na koniec warto zadbać o dodatkową ochronę przed utlenianiem, stosując izolacje i specjalne rękawy na łączeniach. Takie podejście nie tylko przedłuża żywotność instalacji, ale przede wszystkim zapewnia pełną zgodność z obowiązującymi normami PN-HD oraz PN-EN.
Jak mierzyć rezystancję i zapobiegać korozji bednarki?
Pomiar rezystancji uziemienia przeprowadza się za pomocą mierników dedykowanych do metod 3- lub 4-punktowych. Kontrole tego typu należy wykonywać bezpośrednio po zakończeniu instalacji, a następnie powtarzać je okresowo w ramach rutynowych przeglądów technicznych. Kluczowe jest skrupulatne dokumentowanie wyników oraz precyzyjne nanoszenie na mapy lokalizacji złączy pomiarowych.
W typowych obiektach budowlanych rezystancja powinna oscylować poniżej 10 Ω, choć finalne wymagania są uzależnione od klasy instalacji oraz specyficznych właściwości gruntu w danym miejscu. Gdy pomiary wykażą przekroczenie dopuszczalnych norm, konieczne są prace naprawcze. W takich sytuacjach najskuteczniejszą metodą jest:
- rozbudowa układu poprzez dodanie uziomów pionowych,
- prętów pomiedziowanych,
- poszerzenie obwodu otokowego.
Podczas eksploatacji nie można zapominać o inspekcjach wizualnych złączy, które pozwalają wyłapać oznaki degradacji materiału, zanim staną się one poważnym problemem. Ochrona antykorozyjna to fundament trwałości uziomu. Aby uniknąć degradacji galwanicznej spowodowanej kontaktem odmiennych metali, należy stosować sprawdzone i odporne komponenty, takie jak:
- stal nierdzewna,
- miedź,
- stal miedziowana.
Wybierając bednarkę, warto dopilnować, aby grubość warstwy miedzi wynosiła przynajmniej 70 µm. W newralgicznych punktach, jak przejścia przez ściany czy miejsca narażone na ciągłe zawilgocenie, warto dodatkowo zabezpieczyć przewody uziemiające specjalnymi rękawami ochronnymi. Staranność przy tworzeniu spoin oraz dbałość o zachowanie ciągłości powłok podczas montażu to standardy, które bezpośrednio przekładają się na dłuższą żywotność całego systemu odgromowego i przeciwporażeniowego.
