Bednarka na jakiej głębokości? Wytyczne i czynniki wpływające na uziom

Na jakiej głębokości zakopać bednarkę?

Klasyczny uziom otokowy najczęściej wykonuje się poprzez osadzenie bednarki na głębokości od pół metra do siedemdziesięciu centymetrów. Zapewnia to nie tylko wymaganą ochronę przed porażeniem, ale także solidne osadzenie w ziemi.

Inżynierowie nierzadko decydują się jednak na głębsze wykopy, sięgające nawet metra, jeśli priorytetem jest uzyskanie lepszej wydajności układu. Umieszczenie przewodu poniżej granicy przemarzania gleby skutecznie stabilizuje rezystancję uziomu, niezależnie od kaprysów pogody.

Ostateczne wytyczne zazwyczaj wynikają z dokumentacji technicznej i lokalnych wymogów przyłączeniowych. Warto pamiętać o normie PN-EN 50164-2, która determinuje dobór odpowiednich materiałów, gwarantujących długowieczność instalacji dzięki wysokiej odporności na korozję.

Dlatego przed rozpoczęciem prac kluczowa jest analiza rodzaju gruntu oraz założeń projektowych, które wspólnie decydują o tym, jak głęboko zakopać bednarkę, by przez lata cieszyć się optymalnymi parametrami technicznymi.

Dlaczego bednarka powinna być poniżej zamarzania?

Kiedy temperatura spada poniżej zera, woda zawarta w glebie zamarza, co drastycznie podnosi jej rezystywność. Aby utrzymać stałą wartość uziemienia i zapewnić niezawodną ochronę przed porażeniem przez cały rok, bednarkę należy instalować poniżej strefy przemarzania. Takie rozwiązanie chroni też system przed naprężeniami mechanicznymi wywołanymi ruchem zamarzającego gruntu, które mogłyby osłabić połączenia.

Co więcej, głębsze osadzenie zapewnia bardziej stabilną wilgotność, co skutecznie minimalizuje ryzyko korozji, szczególnie groźnej dla stali ocynkowanej. W wymagających warunkach specjaliści często stawiają na materiały o najwyższej trwałości, takie jak:

• miedź,
• stal nierdzewna.

Dzięki umieszczeniu instalacji poza zasięgiem mrozu, parametry techniczne systemu pozostają niezmienne bez względu na kaprysy pogody.

Jakie głębokości dla różnych typów gleby?

Optymalne osadzenie bednarki w ziemi jest ściśle uzależnione od rodzaju podłoża. Na piaszczystych terenach o wysokiej rezystywności przewód warto umieścić na głębokości:

• od 0,8 do 1,2 metra,
• w glebach gliniastych, charakteryzujących się lepszą przewodnością, wystarczy przedział 0,6–0,8 m.

Sytuacja komplikuje się w przypadku podłoża skalistego, gdzie zapewnienie ciągłości elektrycznej bywa dużym wyzwaniem. W takich warunkach najlepiej sprawdzają się uziomy szpilkowe, wbijane na kilka metrów w głąb ziemi. Z kolei tereny torfowe i silnie organiczne często wymuszają odejście od standardów na rzecz uziomów chemicznych lub rozbudowanych systemów uziemiających.

Planując uziom otokowy, zazwyczaj przyjmuje się głębokość rzędu 0,6–0,7 m, zachowując przy tym co najmniej metrowy odstęp od fundamentów budynku. Jeśli spodziewamy się wahań wilgotności gleby, najbezpieczniej będzie wykopać głębszy rów, by zminimalizować ryzyko błędów. Ostateczne wymiary instalacji oraz kwestię dodatkowego wsparcia w postaci prętów czy uziomu fundamentowego zawsze warto poprzedzić rzetelnymi pomiarami rezystywności gruntu w miejscu inwestycji.

Jak rezystywność gleby wpływa na uziom?

Rezystywność gruntu stanowi kluczowy czynnik determinujący skuteczność uziomu. Od niej zależy, czy uda się osiągnąć zakładaną rezystancję, dlatego trudne warunki gruntowe często stawiają projektantów przed wyzwaniem. Przekroczenie progu 10Ω w systemach ochrony przeciwporażeniowej wymusza modyfikację pierwotnych założeń, na przykład poprzez:

• zastosowanie dłuższych bednarek,
• pogłębienie uziomów pionowych.

Kluczem do sukcesu są dokładne pomiary wstępne, które pozwalają precyzyjnie dopasować instalację do warunków terenowych. Jeśli mamy do czynienia z gruntami o wysokim oporze, jak:

• suche piaski,
• skały,

warto sięgnąć po sprawdzone techniki konstrukcyjne. Skuteczność można poprawić, wykorzystując:

• urządzenia udarowe do pogrążania prętów,
• wymieniając fragment gleby na przewodnik o lepszych parametrach,
• elektrolity obniżające oporność podłoża.

Zgodnie z normą PN-EN 50164-2, po każdym montażu obowiązkowa jest weryfikacja uzyskanych wyników. Jeśli projekt nie spełnia wymaganych kryteriów, niezbędna staje się rozbudowa instalacji. Często praktykuje się łączenie bednarek z prętami, co znacząco ułatwia rozproszenie prądu. Należy pamiętać, że systematyczne kontrole są jedyną drogą do zapewnienia trwałej ochrony przeciwporażeniowej, szczególnie w obliczu zmieniających się właściwości gleby.

Jak dobrać materiał i przekrój bednarki?

Podczas wyboru bednarki kluczowe jest uwzględnienie nie tylko wytrzymałości mechanicznej i parametrów elektrycznych, ale także specyficznych warunków korozyjnych panujących w danym miejscu. Najpopularniejszym i najbardziej ekonomicznym rozwiązaniem pozostaje stal ocynkowana, która sprawdza się w typowych gruntach. W projektach wymagających dużej trwałości lub zgodności z rygorystycznymi normami odgromowymi sięgamy jednak po stal nierdzewną lub miedź.

Przepisy przeciwporażeniowe wyznaczają minimalny przekrój bednarki na poziomie 90 mm². W instalacjach odgromowych wartości te często okazują się wyższe – nierzadko przekraczają 100 mm² – co jest podyktowane charakterystyką wyładowań i założeniami projektu. Warto pamiętać, że żywotność uziomów w środowisku agresywnym zależy w dużej mierze od grubości warstwy cynku, która zabezpiecza metal przed degradacją.

Szczególną uwagę należy poświęcić stikom różnych materiałów. Łączenie miedzi ze stalą wymaga zastosowania odpowiedniej izolacji, co pozwala uniknąć korozji elektrolitycznej. Solidny przekrój zapewnia instalacji ochronę przed przypadkowym uszkodzeniem podczas prac ziemnych czy przeciążeń prądowych. Każda decyzja projektowa powinna jednak wynikać z wnikliwej analizy właściwości gruntu i dokumentacji technicznej, co stanowi gwarancję bezpieczeństwa oraz pełnej zgodności z obowiązującymi przepisami.

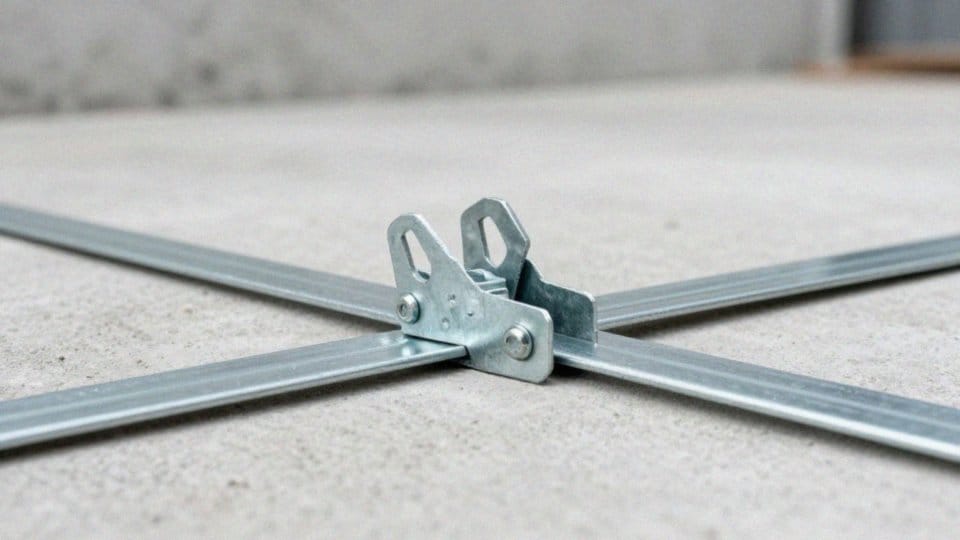

Jak łączyć bednarkę i mierzyć rezystancję uziomu?

Prawidłowe łączenie bednarki to fundament trwałości uziemienia, dlatego kluczowe jest stosowanie technik gwarantujących nie tylko solidność mechaniczną, ale i niską rezystancję stykową. Spawanie oraz zgrzewanie uchodzą za najpewniejsze rozwiązania, pod warunkiem starannego zabezpieczenia spoin przed korozją. Jeśli jednak decydujemy się na łączniki mechaniczne czy śruby zaciskowe dedykowane systemom uziemiającym, musimy zadbać o ich pełną stabilność, eliminując wszelkie luzy. Szczególną czujność należy zachować przy łączeniu odmiennych metali, aby uniknąć korozji galwanicznej, zwłaszcza w duetach miedź-stal.

Każde połączenie musi spełniać rygorystyczne normy zawarte w PN-EN 50164-2. Kluczowym etapem weryfikacji jest pomiar rezystancji, co najlepiej przeprowadzać metodą trójprętową lub selektywną bezpośrednio po zakończeniu montażu. Testy te są niezbędne nie tylko po budowie, ale również po każdej modyfikacji układu, jak choćby dołożeniu prętów czy wydłużeniu przewodów.

W standardowych systemach przeciwporażeniowych dążymy do uzyskania rezystancji poniżej 10 omów. Wynik rzędu 130 omów to jasny sygnał do natychmiastowej rewizji projektu i rozbudowy instalacji, gdyż obecna konfiguracja jest niewystarczająca. Aby ułatwić przyszłe prace konserwacyjne, projektanci często integrują z systemem studzienki kontrolne lub puszki odgromowe, co znacząco poprawia dostępność instalacji.

Całość prac musi być uwieńczona kompletną dokumentacją, zawierającą schematy, opisy metod oraz protokoły z pomiarów, które stają się niezbędną bazą dla późniejszego nadzoru eksploatacyjnego.

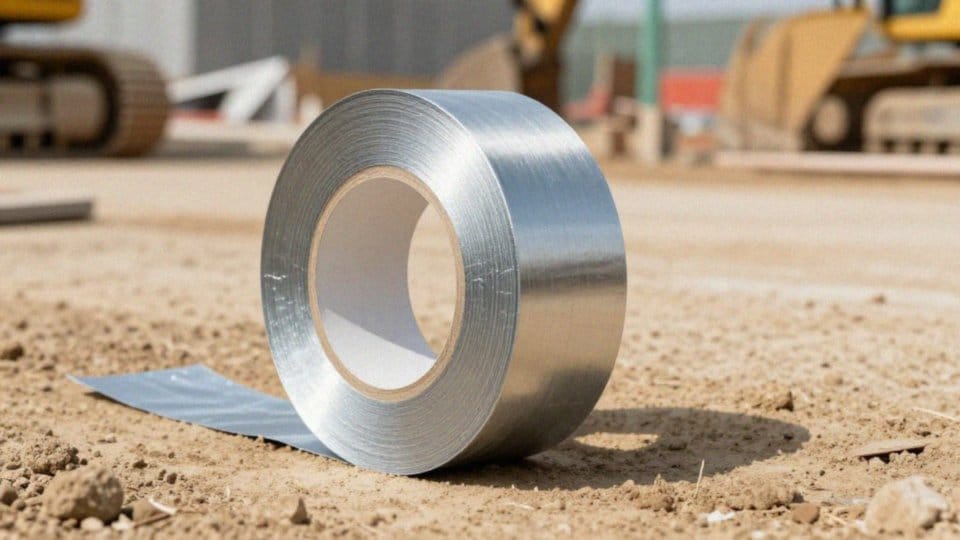

Jak zabezpieczyć bednarkę przed korozją?

Solidna ochrona antykorozyjna zaczyna się na deskach kreślarskich. Kluczem do sukcesu jest dopasowanie materiału do warunków gruntowych, w których przyjdzie mu pracować. Podczas gdy standardowa stal ocynkowana zdaje egzamin w typowej ziemi, agresywne środowiska wymagają użycia miedzi lub stali nierdzewnej.

W miejscach szczególnie narażonych, takich jak łączenia czy wszelkie zadrapania powstałe podczas montażu, warto sięgnąć po:

• taśmy bitumiczne,
• chemiczne substancje ochronne.

Szczególną uwagę trzeba poświęcić korozji galwanicznej, która pojawia się przy kontakcie różnych metali. Aby jej uniknąć, najlepiej odizolować od siebie odmienne surowce, wykorzystując wkładki lub złączki dielektryczne.

Równie istotne, choć często pomijane, jest odpowiednie przygotowanie wykopu – zbierająca się woda to wróg numer jeden. Dlatego tak ważne jest:

• właściwe zagęszczenie gruntu,
• zadbanie o drenaż,

co zapobiega zastojom wilgoci. Jeśli w projekcie przewidziano użycie bentonitu, warto mieć pełną kontrolę nad jego składem, a w najtrudniejszych przypadkach pomyśleć o systemach ochrony anodowej.

Całość powinna wieńczyć regularna troska o stan techniczny instalacji. Systematyczne przeglądy w studzienkach kontrolnych pozwalają szybko reagować na pierwsze oznaki zużycia śrub czy zacisków. Dzięki takiej profilaktyce nie tylko dbamy o bezpieczeństwo, ale przede wszystkim znacząco wydłużamy czas bezawaryjnego funkcjonowania uziemienia.
