Co to jest bednarka i do czego służy?
Bednarka to stalowa taśma o płaskim, prostokątnym przekroju, którą najczęściej spotkamy w formie zwiniętych kręgów. W nowoczesnym budownictwie stanowi ona fundament instalacji uziemiających, pełniąc rolę kluczowego elementu bezpieczeństwa. Jako przewód uziemiający, tworzy niezawodną sieć chroniącą przed skutkami:
- wyładowań atmosferycznych,
- przepięciami,
- ryzykiem porażenia prądem.
Dzięki przemyślanej konstrukcji, bednarka skutecznie łączy zbrojenie fundamentu z szyną wyrównawczą oraz przewodami odprowadzającymi instalacji odgromowej. Taka konfiguracja pozwala na wyrównanie potencjałów wewnątrz budynku, co efektywnie eliminuje groźne napięcia dotykowe. Kluczem do pełnej funkcjonalności systemu jest zapewnienie jego ciągłości galwanicznej, co gwarantuje sprawne odprowadzanie prądów piorunowych czy upływowych bezpośrednio do ziemi. Wybór bednarki jako uziomu fundamentowego to nie tylko techniczna konieczność, ale także ekonomicznie opłacalna strategia. Najlepiej uwzględnić to rozwiązanie już na etapie projektowania obiektu, pamiętając przy tym o przeprowadzeniu profesjonalnych pomiarów rezystancji uziemienia, które potwierdzą poprawność wykonanej instalacji.

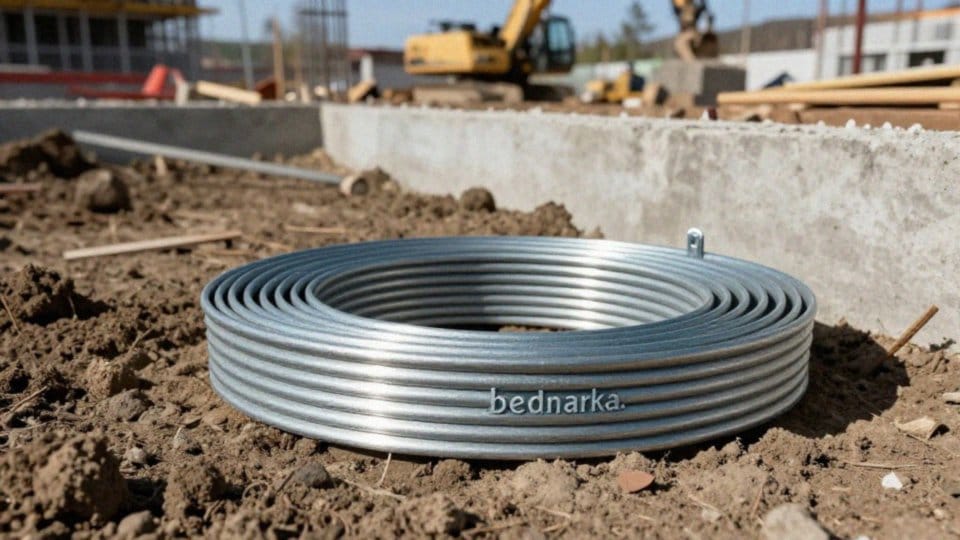

Jaka bednarka do uziomu fundamentowego: przekrój i materiał?
W świetle polskiej normy PN-EN 62305-3, uziom fundamentowy musi wykorzystywać bednarkę o przekroju poprzecznym wynoszącym co najmniej 100 mm². W praktyce najchętniej sięgamy po taśmy o wymiarach:
- 30×4 mm, co daje nam 120 mm²,
- 25×4 mm, spełniające ustawowe minimum.
Kluczowe jest, by każdy z tych elementów miał przynajmniej 3 mm grubości, co gwarantuje nie tylko solidność mechaniczną, ale również właściwą ochronę przed korozją. Dobór odpowiedniego stopu decyduje w dużej mierze o tym, jak długo nasz system pozostanie sprawny. Najpopularniejszym, ekonomicznym wyborem pozostaje stal ocynkowana ogniowo. Jeśli jednak grunt jest bardziej agresywny i naraża elementy na degradację chemiczną, warto rozważyć:
- przewody miedziowane,
- linki bimetaliczne,
- stal nierdzewną.
Choć miedź znacząco podnosi koszty inwestycji, w zamian oferuje żywotność przekraczającą cztery dekady. Podczas przygotowywania projektu trzeba wziąć pod uwagę nie tylko specyfikację techniczną użytych przewodów, ale również warunki gruntowe – poziom wilgotności, przewodność czy rezystywność gleby. Uziom tworzy zamkniętą pętlę wokół budynku, więc długość potrzebnej taśmy będzie bezpośrednio wynikać z jego obrysu. Pamiętajmy, że staranny dobór materiałów to fundament niskiej impedancji całego układu, co jest warunkiem koniecznym dla niezawodnej ochrony przeciwporażeniowej i sprawnej pracy instalacji odgromowej.
Jak materiał bednarki wpływa na korozję?
| Materiał bednarki | Odporność na korozję | Trwałość/Zastosowanie |
|---|---|---|
| Stal ocynkowana ogniowo | Zapewnia odporność na rdzewienie | Najczęściej do uziomów fundamentowych, niezalecana na uziomy sztuczne |
| Stal miedziowana | Wysoka | Uziomy fundamentowe, trwałość do 40 lat |
| Miedź | Najlepsza | Najlepszy materiał na uziomy |
Wybór odpowiedniego metalu ma kluczowe znaczenie dla trwałości uziomów, ponieważ każdy materiał reaguje odmiennie na chemiczne właściwości gleby. Stal ocynkowana ogniowo, mimo że zabezpieczona powłoką, w wilgotnym i kwaśnym otoczeniu ulega szybszej degradacji, co prowadzi do utraty jej ochronnych właściwości. Znacznie lepiej w takich warunkach sprawdza się stal miedziowana, która dzięki swojej szlachetności skutecznie opiera się procesom utleniania.
Planując układ uziomowy, trzeba wystrzegać się łączenia stali ocynkowanej z miedzią. Kontakt tych dwóch metali o różnych potencjałach rodzi ryzyko korozji galwanicznej, która błyskawicznie niszczy mniej odporny element. Jeśli priorytetem jest długowieczność instalacji, najrozsądniejszym wyborem pozostaje stal nierdzewna, oferująca najwyższą wytrzymałość w trudnych warunkach.
Dla maksymalnej ochrony warto zatopić bednarkę w betonie, który dzięki swoim właściwościom pasywacyjnym tworzy idealną barierę. Kluczowe jest, aby otulina betonowa miała minimum 5 cm grubości z każdej strony. Pozwala to na niemal całkowite odcięcie dopływu wody i tlenu, co drastycznie wyhamowuje niszczące działanie korozji.
W miejscach, gdzie bednarka przechodzi z fundamentu w głąb gruntu – czyli tam, gdzie zagrożenie jest największe – warto dodatkowo zastosować specjalistyczną izolację lub folię. Ostatnim elementem dbałości o system jest regularna kontrola. Cykliczne pomiary rezystancji oraz oględziny pozwalają szybko wykryć ewentualne uszkodzenia i dają pewność, że instalacja zachowuje ciągłość elektryczną. Wszelkie wyniki należy rzetelnie odnotowywać w dokumentacji, co znacząco usprawnia przyszłe prace konserwacyjne.
Gdzie umieścić uziom w fundamencie?
Uziom fundamentowy często formuje zamknięty pierścień wokół budynku, co w praktyce oznacza stworzenie uziomu otokowego. Aby zapewnić konstrukcji odpowiednią współpracę z instalacją elektryczną, stalową bednarkę mocuje się bezpośrednio do zbrojenia ław jeszcze przed wylaniem betonu. Kluczowe jest, by przewód otaczała przynajmniej pięciocentymetrowa warstwa betonu, która stanowi skuteczną barierę chroniącą stal przed wilgocią oraz agresywnymi chemikaliami zawartymi w glebie.
Instalację prowadzi się wzdłuż obwodu fundamentów, pamiętając jednak o specyficznych wymogach technicznych. Jeśli planujesz zewnętrzną ochronę odgromową, wyprowadź przewody płaskie w odległości metra od murów. Musisz też uważać, by uziom nie kolidował z izolacją termiczną – niedopuszczalne jest umieszczanie bednarki wewnątrz warstw izolacji. Pamiętaj, że folia czy papa fundamentowa skutecznie oddzielają beton od gruntu, przez co uniemożliwiają poprawne odprowadzanie ładunków elektrycznych.
Estetykę i funkcjonalność końcowych połączeń z szyną wyrównawczą zapewnisz, wyprowadzając końcówki przewodów 10–20 cm powyżej poziomu gotowej posadzki. Takie rozwiązanie znacząco przyspiesza późniejszy montaż osprzętu. Projektując cały układ, warto zwrócić uwagę na rezystywność gruntu oraz poziom wód gruntowych, ponieważ to one decydują o skuteczności rozpraszania prądów piorunowych. W przypadku rozległych obiektów, gdzie sam fundament nie gwarantuje uzyskania wymaganej rezystancji, konieczne może okazać się wsparcie instalacji dodatkowymi uziomami poziomymi.

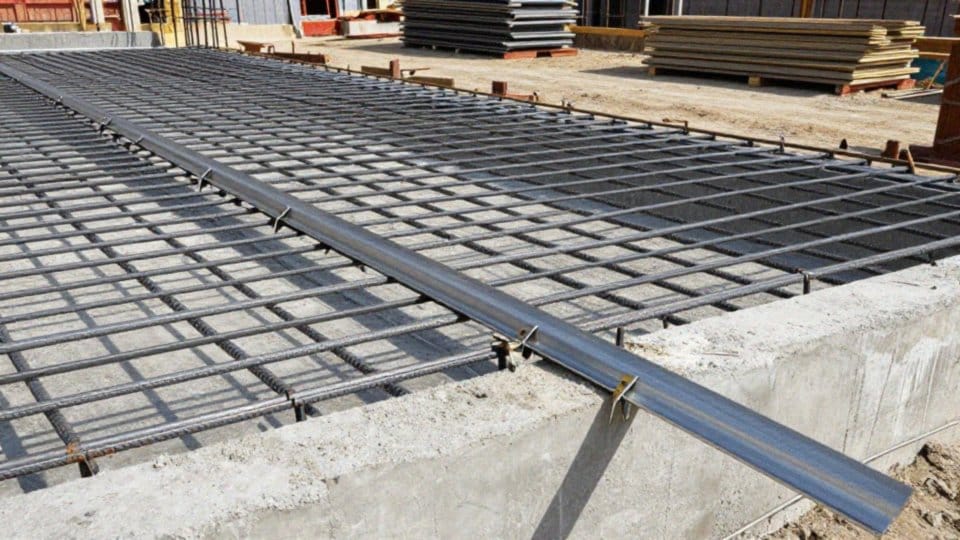

Jak prawidłowo mocować bednarkę do zbrojenia?
Prawidłowe mocowanie bednarki do zbrojenia to klucz do zapewnienia trwałości i niezawodności całego układu uziemiającego. Najskuteczniejszym rozwiązaniem jest spawanie, które gwarantuje doskonałą ciągłość galwaniczną; spoiny wykonane na całej długości styku skutecznie eliminują ryzyko przerw w obwodzie, nawet przy gwałtownych skokach napięcia towarzyszących wyładowaniom atmosferycznym.
Jeśli technologia spawania jest niemożliwa do zastosowania, dopuszcza się użycie certyfikowanych zacisków. Należy jednak pamiętać, by wybierać wyłącznie elementy dedykowane do łączenia bednarki z prętami zbrojeniowymi, co zapewni niezbędny docisk i wysoką odporność na korozję.
Montaż powinien zostać przeprowadzony przed zalaniem fundamentów betonem, co pozwala na dokładną kontrolę poprawności instalacji. Podczas układania trasy, starajmy się wyginać bednarkę łagodnie, wystrzegając się ostrych załamań, które mogłyby osłabić strukturę metalu.
Odgałęzienia prowadzące do szyny wyrównawczej lub instalacji odgromowej warto wyprowadzić około metr ponad poziom gruntu. Takie rozmieszczenie ułatwi przyszłą diagnostykę, a szczegółowe udokumentowanie tych miejsc w inwentaryzacji powykonawczej pozwoli uniknąć problemów przy ewentualnych przeglądach technicznych.
Pamiętajmy, że wszelkie błędy instalacyjne, jak chociażby pominięcie spawów czy niewłaściwe rozplanowanie komponentów, znacząco obniżają poziom ochrony. Fachowe podejście do tematu to jedyny sposób, by zagwarantować pełną sprawność uziemienia przez długie lata eksploatacji budynku.
Jakie normy i pomiary dotyczą uziomu?
| Aspekt | Wymaganie/Norma | Szczegóły |
|---|---|---|
| Bednarka | Grubość | Większa niż 3mm |
| Bednarka | Norma | PN-EN 62305-3 (określa min. długość uziomu i powierzchnię przekroju) |
| Ułożenie uziomu | Lokalizacja | W betonie o grubości min. 5 cm z każdej strony |
| Wyprowadzenie bednarki | Wysokość | 10-20 cm nad posadzką |
| Uziom fundamentowy | Kluczowy element | Ciągłość galwaniczna |
| Uziom fundamentowy | Pomiary | Rezystancja uziemienia po zasypaniu fundamentów |
Zapewnienie zgodności instalacji z normami PN-EN 62305-3 oraz PN-HD 60364-5-54 to fundament bezpieczeństwa przeciwporażeniowego i odgromowego w każdym obiekcie. Przepisy te precyzyjnie określają nie tylko minimalne przekroje elementów uziomu, ale również wymagania dotyczące ich ciągłości galwanicznej.
Zaraz po zakończeniu prac montażowych konieczne jest przeprowadzenie szczegółowych pomiarów rezystancji uziemienia. Zazwyczaj zajmują się tym wyspecjalizowane ekipy, korzystające z zaawansowanych mierników impedancji pętli zwarcia. To właśnie od rzetelności tych testów – przeprowadzanych po zasypaniu fundamentów – zależy, czy instalacja będzie realnie chronić przed przepięciami i porażeniem prądem w warunkach docelowych.
Efektem końcowym jest dokumentacja powykonawcza, w skład której wchodzą:
- protokoły badań,
- zestawienie użytych materiałów,
- rysunki techniczne.
Jeśli jednak okaże się, że uziom fundamentowy nie osiąga założonych parametrów, projektant może zarządzić montaż dodatkowych elementów, takich jak:
- pionowe elektrody wbijane,
- poziome uziomy otokowe.
Warto pamiętać, że dbałość o system to proces ciągły. Regularne inspekcje wizualne oraz okresowe kontrole pomiarowe pozwalają utrzymać sprawność instalacji przez wiele lat. Kluczowe jest również odpowiednie dobieranie materiałów; należy unikać łączenia metali o różnych potencjałach, aby wyeliminować ryzyko korozji galwanicznej, zgodnie z obowiązującymi wytycznymi.
Kiedy potrzebne są dodatkowe uziomy sztuczne?
Jeśli fundament został odizolowany od podłoża za pomocą folii lub papy, beton przestaje pełnić funkcję naturalnego uziomu, co zmusza wykonawców do montażu instalacji zastępczej. Sięgnięcie po uziomy sztuczne staje się niezbędne także wtedy, gdy pomiary rezystancji wskazują na wyniki poza dopuszczalną normą. Zazwyczaj przyczyną są:
- trudne warunki geologiczne,
- wysoka oporność samego gruntu.
Rozbudowa sieci uziomowej jest standardem w przypadku dużych kubaturowo obiektów oraz budynków objętych rygorystycznymi wymogami normy PN-EN 62305. W miejscach narażonych na częste wyładowania atmosferyczne priorytetem pozostaje uzyskanie jak najniższej impedancji całego układu. W tym celu instaluje się:
- uziomy poziome, na przykład bednarkę umieszczoną w wykopie wokół budynku,
- pionowe elektrody, które docierają do głębszych, lepiej przewodzących warstw gleby.
Ostateczny wybór metody zawsze poprzedza wnikliwa analiza projektowa i szczegółowe testy terenowe. Podczas dobierania elementów uziomu trzeba pamiętać o unikaniu łączenia stali ocynkowanej z miedzią bezpośrednio w ziemi. Taki montaż grozi powstaniem ogniwa galwanicznego, co prowadzi do szybkiej korozji. Najlepiej stosować jednolite materiały, jak stal nierdzewna, lub korzystać ze specjalistycznych złączy separujących różne metale. Na koniec każdy nowy uziom musi zostać trwale wpięty do głównej szyny wyrównawczej, co zapewnia spójność i pełne bezpieczeństwo sieci uziemiającej całego obiektu.
