Co to jest energia czynna i bierna?
Energia czynna to ta część prądu, którą nasze urządzenia bezpośrednio zamieniają na efekty widoczne gołym okiem – obracają łopatki wentylatorów, rozgrzewają grzałki czy rozpraszają mrok za pomocą światła. To właśnie za te kilowatogodziny (kWh) płacimy w głównej mierze na fakturach, ponieważ odzwierciedlają one realną pracę wykonaną przez instalację.
Zupełnie inaczej działa energia bierna. Nie przekłada się ona na bezpośrednie korzyści, lecz nieustannie krąży między źródłem zasilania a urządzeniem, tworząc niezbędne pola magnetyczne w silnikach lub transformatorach. Choć nie wykonuje użytecznej pracy, jest kluczowym elementem funkcjonowania wielu maszyn. Wyróżniamy dwa jej rodzaje:
- indukcyjną,
- pojemnościową.
Każdą z nich precyzyjnie rejestruje licznik, wyrażając ją w kilowarogodzinach (kVArh). Warto jednak monitorować jej zużycie, ponieważ przekroczenie ustalonych limitów może niepotrzebnie powiększyć kwotę na rachunku za prąd.

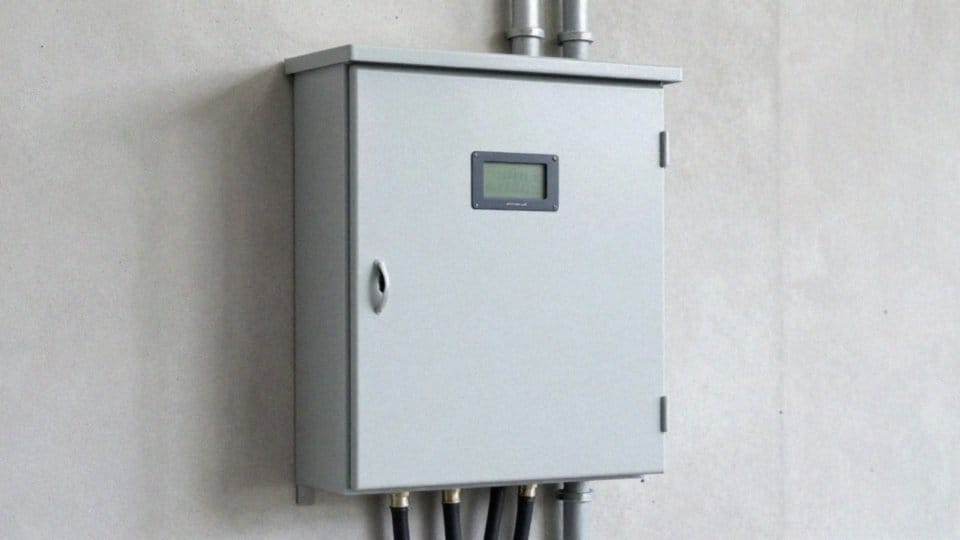

Czym różni się energia czynna od energii biernej?
Energia czynna to ta część mocy, która napędza nasze urządzenia – zamieniamy ją bezpośrednio na ciepło w grzejnikach, światło w lampach czy ruch w silnikach. Zupełnie inaczej działa energia bierna. Choć sama nie wykonuje użytecznej pracy, pełni rolę „technicznego fundamentu”, budując pole elektromagnetyczne niezbędne do działania transformatorów i zasilaczy.
Różnica tkwi przede wszystkim w dynamice przepływu prądu. Podczas gdy moc czynna realnie dociera do odbiornika, bierna jedynie krąży w instalacji, niepotrzebnie ją dociążając i generując straty przesyłowe. O tym, jak dobrze zarządzamy tymi proporcjami, mówi nam współczynnik mocy tgφ. W praktyce nasze rachunki za prąd w dużej mierze zależą od tego, jak korzystamy z obu rodzajów energii.
O ile kWh energii czynnej to główny koszt stały, o tyle pobór energii biernej (mierzonej w kVArh) staje się płatny dopiero po przekroczeniu określonych limitów. Przepisy prawne wymuszają pilnowanie tych wartości, aby odciążyć sieć energetyczną i uniknąć kar finansowych. Całość tego układu nazywamy mocą pozorną, a jej ostateczna wielkość to najlepszy wyznacznik tego, jak efektywnie wykorzystujemy pobierany z gniazdka prąd.

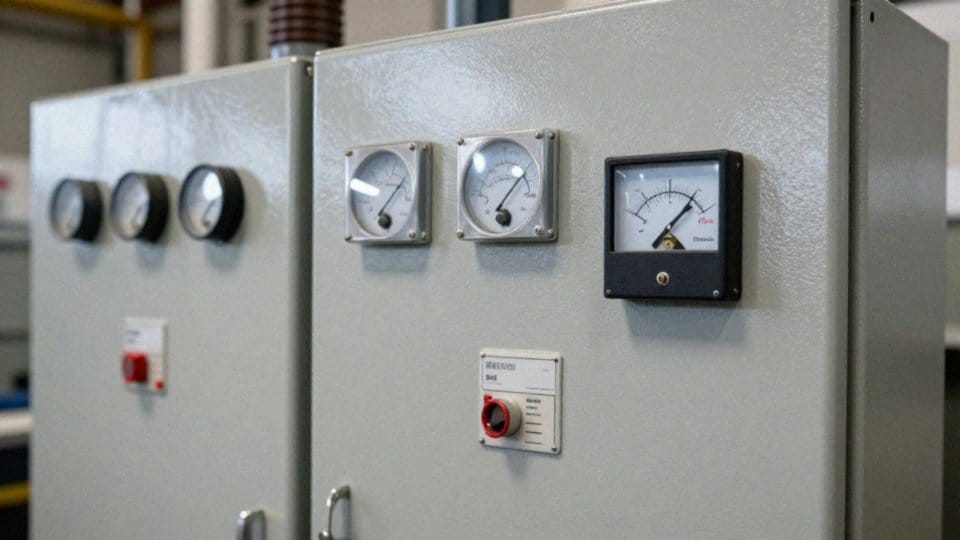

Jak rozpoznać moc bierną indukcyjną i pojemnościową?
Klucz do rozróżnienia mocy biernej indukcyjnej od pojemnościowej tkwi w analizie przesunięcia fazowego między prądem a napięciem. Gdy w układzie przeważa charakter indukcyjny, prąd wykazuje opóźnienie względem napięcia. Zjawisko to jest typowe dla urządzeń wyposażonych w uzwojenia, takich jak:
- silniki,
- transformatory,
- dławiki,
- klimatyzatory.
Jego skutkiem bywają niepożądane spadki napięcia w sieci. Zupełnie inaczej wygląda sytuacja w przypadku mocy biernej pojemnościowej, gdzie prąd wyprzedza napięcie. Odpowiadają za to głównie:
- kondensatory,
- zasilacze impulsowe,
- współczesne oświetlenie LED.
Nadmiar tego typu energii może prowadzić do wzrostu napięcia w instalacji. Aby precyzyjnie zdiagnozować typ obciążenia, niezbędne jest przeprowadzenie pomiarów za pomocą analizatorów parametrów sieci. Kluczowym wskaźnikiem jest tutaj tgφ, czyli stosunek mocy biernej do czynnej. Analiza danych z licznika oraz odczytów w kVArh pozwala szybko ustalić, czy dla stabilności systemu lepszym rozwiązaniem będzie montaż dławików kompensacyjnych, czy może modernizacja układów w celu skuteczniejszego równoważenia mocy pojemnościowej.
Jak oblicza się moc pozorną i tgφ?
Moc pozorną (S) wyznacza się, mnożąc przez siebie skuteczne wartości napięcia (U) oraz natężenia prądu (I). W układzie SI jednostką tej wielkości są woltoampery (VA). Zależność między mocą pozorną a pozostałymi jej rodzajami – czynną (P) oraz bierną (Q) – świetnie obrazuje twierdzenie Pitagorasa, zapisywane jako S² = P² + Q². W tym równaniu moc czynna liczona jest w watach (W), a bierna w woltoamperach reaktywnych (VAr).
Kluczowym wskaźnikiem jakości energii oraz przesunięcia fazowego jest tgφ, czyli stosunek mocy biernej do czynnej. Znajomość tego parametru pozwala precyzyjnie ocenić efektywność działania całego systemu elektroenergetycznego. Do praktycznych pomiarów tych wartości wykorzystuje się zaawansowane liczniki energii lub analizatory sieci. Urządzenia te nie tylko rejestrują parametry P, Q oraz S, ale również wyliczają współczynniki cosφ czy tgφ.
Dane te okazują się niezbędne podczas:
- optymalizacji zużycia prądu,
- projektowania systemów kompensacji mocy,
- weryfikacji, czy nie przekraczamy limitów nałożonych przez operatora sieci.
Jak działa kompensacja mocy biernej?
Kompensacja mocy biernej opiera się na wytwarzaniu energii o znaku przeciwnym do tej pobieranej z sieci, co pozwala na jej lokalną produkcję. Dzięki temu ogranicza się niepotrzebne obciążenie linii przesyłowych. Najpopularniejszym rozwiązaniem są tu baterie kondensatorów, które dostarczają moc bierną pojemnościową, skutecznie neutralizując indukcję generowaną przez silniki czy transformatory.
W sytuacjach odwrotnych, gdy dominuje nadmiar mocy pojemnościowej, z pomocą przychodzą dławiki kompensacyjne. Dzisiejsza technologia idzie jednak o krok dalej. Zaawansowane układy STATCOM oraz sterowane elektroniką falowniki pozwalają na dynamiczną korektę parametrów w czasie rzeczywistym.
W zależności od potrzeb, możemy zdecydować się na:
- kompensację punktową, instalowaną bezpośrednio przy urządzeniach,
- kompensację centralną, umieszczaną przy głównej rozdzielni obiektu.
Świadome zarządzanie tym procesem przynosi wymierne korzyści:
- redukcję strat przesyłowych,
- stabilizację napięcia,
- spadek natężenia prądu w przewodach.
Zanim jednak wybierzemy konkretne rozwiązanie, niezbędny jest profesjonalny audyt energetyczny. To właśnie on wskaże, jakiego typu osprzęt będzie najbardziej efektywny i jak najlepiej nim sterować. Odpowiednia optymalizacja układu nie tylko podnosi sprawność sieci, ale przede wszystkim chroni przed kosztownymi karami za ponadumowny pobór energii biernej.
Jakie technologie redukują energię bierną?
Dzisiejsze rozwiązania w zakresie redukcji energii biernej otwierają przed nami zupełnie nowe możliwości zarządzania zasilaniem, co przekłada się na znacznie wyższą efektywność całych systemów elektroenergetycznych. Fundamentem pozostają tu baterie kondensatorów, funkcjonujące w zakładach przemysłowych jako:
- układy stacjonarne,
- warianty automatyczne,
- które płynnie dostosowują parametry do aktualnych potrzeb odbiorników.
Coraz częściej w nowoczesnych instalacjach pierwsze skrzypce grają systemy oparte na technologii IoT. Umożliwiają one nie tylko podgląd kluczowych wskaźników w czasie rzeczywistym, ale także samodzielne sterowanie sekcjami kondensatorów. Taka automatyzacja eliminuje konieczność ręcznej ingerencji i skutecznie chroni przed karami za przekroczenie limitów mocy. Tam, gdzie liczy się każda sekunda reakcji na nagłe skoki obciążenia, z pomocą przychodzą systemy typu STATCOM czy SVC. Ich elektroniczna natura pozwala na niemal błyskawiczną stabilizację napięcia, wyprzedzając tym samym tradycyjne rozwiązania mechaniczne. Nie można również pominąć roli nowoczesnych źródeł wytwórczych w poprawie jakości energii. Dzisiejsze falowniki fotowoltaiczne dysponują funkcjami zaawansowanej kontroli mocy biernej, pozwalając na jej lokalną redukcję bezpośrednio w punkcie poboru. Jeśli dodamy do tego modernizację parku maszynowego i wdrożenie energooszczędnych silników, otrzymujemy spójny, wysoce sprawny ekosystem, w którym straty energii ogranicza się do absolutnego minimum.
Jak energia bierna wpływa na rachunki za prąd?
Energia bierna może znacząco zawyżyć rachunki za prąd, co odczuwają zarówno firmy, jak i gospodarstwa domowe. Problem pojawia się, gdy współczynnik tgφ przekracza limity określone w umowie, co skutkuje naliczeniem przez operatorów dodatkowych opłat za każdą pobraną jednostkę kVArh. Nadmiar mocy biernej to jednak coś więcej niż tylko dopisek na fakturze. Jej przepływ dodatkowo obciąża infrastrukturę, prowadząc do wzrostu strat przesyłowych energii czynnej w przewodach i transformatorach. Konsekwencją tego zjawiska są również spadki napięcia, które nie tylko obniżają efektywność urządzeń, ale też skracają ich żywotność.
Warto zwrócić uwagę na systemy fotowoltaiczne, gdzie źle skonfigurowane falowniki często niepotrzebnie generują tę moc, niepotrzebnie podnosząc koszty eksploatacji całego systemu. Ostateczna wysokość opłat zależy od kilku kluczowych czynników:
- charakterystyki poboru, czyli tego, czy mamy do czynienia z mocą indukcyjną czy pojemnościową,
- zapisów w naszej umowie,
- indywidualnie stosowanych stawek taryfowych.
Aby trzymać te wydatki w ryzach, warto regularnie przeprowadzać audyty energetyczne. Pozwalają one precyzyjnie wskazać źródło problemu i dobrać odpowiednią kompensację, co w praktyce oznacza wymierne oszczędności. Skuteczne zarządzanie parametrami sieci to fundament strategii ograniczania kosztów energii, niezbędny zarówno w nowoczesnych zakładach przemysłowych, jak i w prywatnych budynkach.
Kiedy operator nalicza opłaty za energię bierną?
Operatorzy sieci dystrybucyjnych nakładają kary za ponadumowny pobór energii biernej, gdy przekroczone zostaną dopuszczalne limity współczynnika mocy tgφ lub wartości wyrażone w kVArh. Opłaty te stanowią formę sankcji za przesyłanie mocy, która nie przekłada się na użyteczną pracę, a jedynie pogarsza parametry sieci. Obowiązek ponoszenia kosztów wynika bezpośrednio z zapisów taryfowych operatora.
Każde przekroczenie jest wychwytywane przez nowoczesne liczniki, które precyzyjnie rozróżniają energię indukcyjną od pojemnościowej, co skutkuje doliczeniem odpowiedniej kwoty do comiesięcznego rachunku. O problemie tym najczęściej słyszą przedsiębiorstwa korzystające z taryf przemysłowych, zasilane napięciem średnim lub wyższym. Co ciekawe, zjawisko to coraz wyraźniej dotyka również odbiorców domowych z grupy G.
Przyczyną bywają tu:
- źle skonfigurowane systemy fotowoltaiczne,
- nadmierna liczba urządzeń elektronicznych w gospodarstwie,
- które mogą negatywnie wpływać na charakterystykę poboru prądu.
Ostateczna wysokość dodatkowej opłaty zależy od skali wykroczenia poza wyznaczone ramy oraz indywidualnych ustaleń z dostawcą. Najskuteczniejszym sposobem na uniknięcie tych wydatków jest montaż układów kompensacji mocy biernej, które automatycznie utrzymują współczynnik tgφ w bezpiecznym przedziale, zapewniając zgodność z wymaganiami technicznymi operatora.
