Co to jest moc bierna i dlaczego występuje?
Moc bierna to specyficzne zjawisko polegające na pulsowaniu energii w obwodach prądu przemiennego. Choć nie zamienia się ona bezpośrednio w pracę użyteczną czy ciepło, odgrywa istotną rolę w systemach elektrycznych. Cały proces wynika z przesunięcia fazowego zachodzącego między napięciem a prądem, przez co energia nieustannie krąży pomiędzy źródłem a odbiornikiem, podtrzymując funkcjonowanie pól magnetycznych lub elektrycznych.
Kluczowe znaczenie mają tutaj elementy reaktancyjne:
- cewki,
- transformatory,
- kondensatory,
- niektóre zasilacze.
Cewki i transformatory wymagają mocy biernej indukcyjnej, aby wytworzyć niezbędne do pracy pole magnetyczne. Odwrotną funkcję pełnią kondensatory oraz niektóre zasilacze; gromadzą one energię w polu elektrycznym, generując moc bierną pojemnościową. Aby ocenić stan instalacji, należy zbadać kąt przesunięcia fazowego. Parametry takie jak tgφ pomagają precyzyjnie określić efektywność energetyczną układu. Nadmiar prądu biernego nie dość, że nie jest pożyteczny, to dodatkowo niepotrzebnie obciąża linie przesyłowe. Dlatego właściwe zrozumienie proporcji między energią czynną a bierną jest niezbędne dla optymalizacji działania silników elektrycznych oraz nowoczesnych urządzeń elektronicznych.
Jaki jest wzór na moc bierną?
| Wielkość | Symbol | Opis |
|---|---|---|
| Moc bierna | Q | Iloczyn wartości skutecznych napięcia i prądu |
| Napięcie skuteczne | U | Wartość skuteczna napięcia |
| Prąd skuteczny | I | Wartość skuteczna prądu |
| Kąt przesunięcia fazowego | sin φ | Kąt między prądem a napięciem |
W obwodach prądu sinusoidalnego podstawową zależność na moc bierną Q definiuje klasyczny wzór Q = U · I · sin φ. Poszczególne zmienne oznaczają tutaj wartości skuteczne napięcia oraz natężenia prądu, podczas gdy φ stanowi kąt przesunięcia fazowego zachodzącego między nimi. Jednostką tej wielkości jest var, choć w codziennej pracy inżynierskiej znacznie częściej operujemy mnożnikami, takimi jak kVar czy Mvar.
Zjawisko to można w przejrzysty sposób zobrazować za pomocą trójkąta mocy, gdzie relacja między mocą pozorną S, czynną P oraz bierną Q wyraża się twierdzeniem Pitagorasa: S² = P² + Q². Zastosowanie funkcji trygonometrycznych pozwala nam również na uproszczony zapis Q = S · sin φ.
W standardowych układach elektrycznych kluczowe znaczenie odgrywa współczynnik mocy cos φ, który informuje nas o efektywności wykorzystania energii, określając stosunek mocy czynnej do pozornej. Sprawa komplikuje się jednak w układach nieliniowych, gdzie obecność wyższych harmonicznych wymusza ograniczenie analizy jedynie do składowej podstawowej przebiegu.

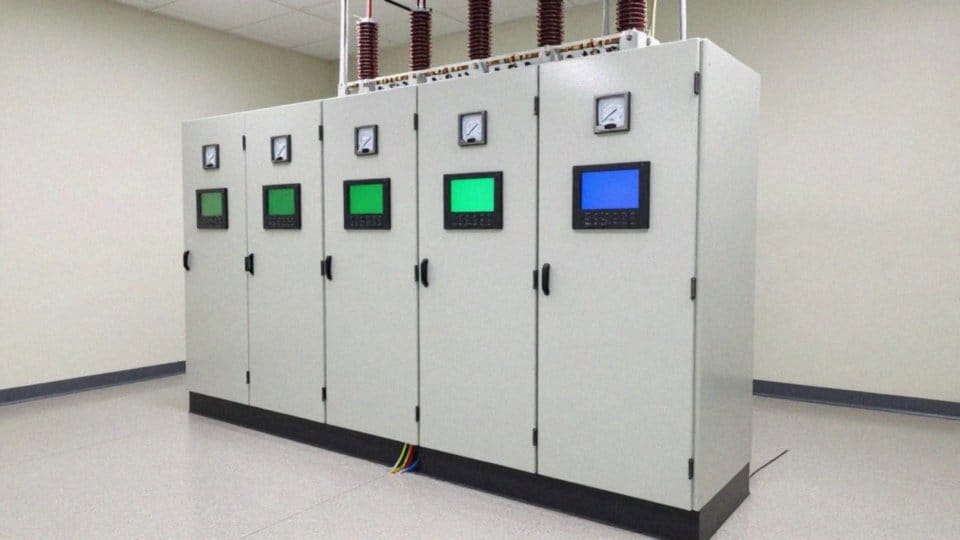

Jaka jest różnica między mocą czynną a bierną?
Moc czynna, oznaczana symbolem P, to faktyczna siła napędowa systemu, która przekształca prąd w konkretne efekty – od światła, przez ciepło, aż po ruch urządzeń. Mierzymy ją w watach, podczas gdy dla mocy biernej, czyli Q, zarezerwowano jednostki takie jak var czy kvar. Choć ta druga nie wykonuje bezpośredniej pracy, okazuje się nieodzowna, gdyż to właśnie ona buduje pola niezbędne do rozruchu silników czy pracy transformatorów.
Fundamentalna różnica w ich zastosowaniu tkwi w sposobie krążenia energii. O ile moc czynna jest definitywnie zużywana, o tyle bierna nieustannie oscyluje pomiędzy nadajnikiem a odbiornikiem. Jakość obsługi tego cyklu oceniamy za pomocą współczynnika mocy, znanego jako cosinus fi, który wskazuje proporcję między mocą użyteczną a pozorną.
Warto pamiętać, że nadmiar biernej energii to nie tylko obciążenie dla sieci, ale i niepotrzebny koszt. Powoduje on wzrost natężenia prądu w przewodach, co prowadzi do większych strat przesyłowych. Świadomość tych mechanizmów pozwala nie tylko poprawić sprawność instalacji, ale ma też bezpośrednie przełożenie na wysokość rachunków za energię.
Jak obliczyć moc bierną z trójkąta mocy?
W obliczeniach elektrycznych trójkąt mocy pozwala na przejrzystą analizę zależności między poszczególnymi rodzajami energii. Wartość mocy biernej Q wyznaczymy, korzystając z twierdzenia Pitagorasa, przekształcając wzór na Q = sqrt(S² – P²). Kluczowe znaczenie mają tu moc pozorna S oraz moc czynna P, która reprezentuje rzeczywisty pobór energii przez urządzenie.
Dysponując znajomością mocy czynnej oraz współczynnika mocy, sięgamy po drugą metodę: Q = P · tgφ. Wartość tangensa kąta przesunięcia fazowego bezpośrednio obrazuje relację między mocą bierną a czynną. Aby jednak uzyskać precyzyjne wyniki, musimy operować poprawnym napięciem oraz prądem znamionowym, które pozwalają określić moc pozorną z zależności S = U · I.
Należy pamiętać, że klasyczna geometria mocy sprawdza się głównie w warunkach przebiegów sinusoidalnych. W przypadku odbiorników nieliniowych, gdzie pojawiają się wyższe harmoniczne, sytuacja staje się bardziej złożona i wymaga skupienia się na składowej podstawowej. Z pomocą przychodzą wtedy zaawansowane analizatory energii, które potrafią skutecznie wyodrębnić te komponenty, zapewniając rzetelny pomiar parametrów sieci.
Jak moc bierna zwiększa natężenie prądu i straty?
| Aspekt | Wpływ mocy biernej | Konsekwencje |
|---|---|---|
| Przepływ prądu | Zwiększa natężenie prądu | Zwiększenie strat energii elektrycznej |
| Działanie urządzeń | Niezbędna do funkcjonowania | Umożliwia pracę transformatorów i silników |
| Stabilność sieci | Gwarantuje stabilność | Zapewnia stabilność napięcia sieciowego |
| Kompensacja | Ograniczenie poboru | Zmniejszenie strat przesyłowych energii |
Pobór energii biernej prowadzi do wzrostu natężenia prądu w sieci, co bezpośrednio wynika z konieczności pokrycia zapotrzebowania na moc pozorną. W rezultacie przesyłany prąd osiąga wyższą wartość skuteczną, zgodnie z zależnością S = U·I. Problem polega na tym, że straty przesyłowe rosną kwadratowo wraz ze wzrostem natężenia, co w praktyce oznacza szybsze nagrzewanie się przewodów i uzwojeń transformatorów. Zjawisko to niesie ze sobą szereg niekorzystnych konsekwencji:
- marnujemy mnóstwo energii na emisję ciepła,
- przeciążona instalacja traci swoje rezerwy, uniemożliwiając podłączenie kolejnych urządzeń,
- cały system staje się mniej wydajny,
- podwyższona temperatura przyspiesza degradację izolacji oraz podzespołów, takich jak kondensatory,
- brak kontroli nad przepływem tej mocy często skutkuje oscylacjami napięcia, destabilizującymi pracę sieci.
Rozwiązaniem tych problemów jest lokalna kompensacja, która skutecznie ogranicza zbędny przepływ prądu. Uwalnia to transformatory i dławiki od nadmiarowego obciążenia, znacząco podnosząc sprawność techniczną infrastruktury. Dodatkowym atutem takiego podejścia jest uniknięcie kar finansowych i restrykcji nakładanych przez dostawców energii, co wspiera płynną i bezpieczną eksploatację systemu.

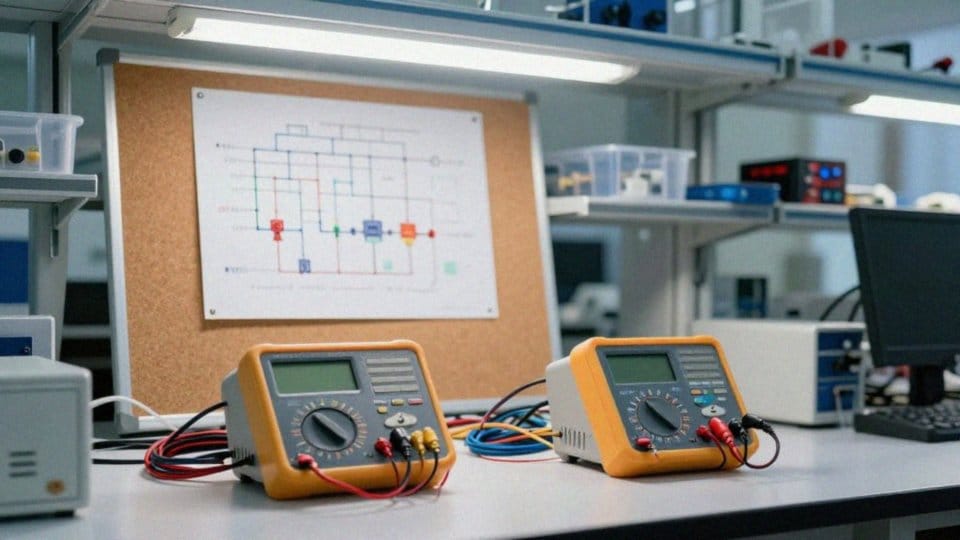

Jak mierzyć moc bierną watomierzem i układem Arona?
W układach trójfazowych kluczową rolę w określaniu mocy biernej odgrywają nowoczesne analizatory energii oraz klasyczny, choć wciąż skuteczny, układ Arona. Zaawansowane analizatory automatycznie wyliczają wszystkie składowe mocy, bazując na bieżących odczytach napięcia i natężenia prądu w każdej z faz. Wbudowane w nie algorytmy precyzyjnie oddzielają wartości podstawowe od ewentualnych zakłóceń wywołanych wyższymi harmonicznymi, co staje się niezbędne w wymagających sieciach nieliniowych.
Zupełnie inaczej podchodzi do tego metoda Arona, która opiera się na pracy dwóch watomierzy. Wykorzystuje ona różnice napięć międzyfazowych, aby ustalić parametry pracy systemu. Podczas gdy moc czynna P jest po prostu sumą wskazań obu przyrządów, moc bierna Q wymaga dodatkowego przeliczenia jako iloczyn pierwiastka z trzech oraz różnicy między wynikami watomierzy. Procedura ta jest jednak niezwykle wymagająca – każde drobne niedopatrzenie przy odczycie może znacząco przekłamać końcowy rezultat.
Współczesna diagnostyka instalacji elektrycznych kładzie ogromny nacisk na dokładne wyznaczenie kąta przesunięcia fazowego, co otwiera drogę do weryfikacji mocy za pomocą zaawansowanej trygonometrii. Z pomocą przychodzą tutaj cyfrowe liczniki energii, które rejestrują przepływ danych w czasie rzeczywistym. Dzięki nim serwisanci zyskują pełen wgląd w charakterystykę sieci, mogąc bez trudu ocenić nie tylko moc czynną i bierną, ale również stopień zniekształcenia przebiegów spowodowany wyższymi harmonicznymi.
Jak kompensować moc bierną kondensatorami i dławikami?
Kompensacja mocy biernej pozwala zrównoważyć zapotrzebowanie sieci, ograniczając tym samym niepotrzebne przepływy energii między źródłem a odbiornikami. Standardowo używa się do tego baterii kondensatorów, które dzięki generowaniu mocy pojemnościowej efektywnie neutralizują obciążenia indukcyjne typowe dla:
- silników,
- transformatorów.
Gdy natomiast w systemie pojawia się nadmiar mocy pojemnościowej, sytuację ratują baterie dławików indukcyjnych. Projektowanie takich układów wymaga precyzyjnego doboru mocy znamionowej kondensatorów, podawanej w kVar, oraz zastosowania nowoczesnych regulatorów. Te inteligentne urządzenia na bieżąco analizują obciążenie i korygują parametry pracy całego systemu. Warto wybierać między rozwiązaniami dławikowymi, które skutecznie ograniczają prądy rozruchowe, a wariantami bezdławikowymi, wyróżniającymi się znacznie szybszym czasem przełączania.
Podczas planowania instalacji nie można zapomnieć o harmonicznych, które bywają zabójcze dla żywotności kondensatorów. W środowiskach o dużym zniekształceniu sygnału kluczowe staje się użycie filtrów tłumiących, gwarantujących bezawaryjną pracę. Dobrze zaprojektowana kompensacja podnosi współczynnik mocy niemal do jedności, co zauważalnie poprawia efektywność energetyczną, zmniejsza straty przesyłowe i stabilizuje napięcie.
Kluczem do sukcesu jest optymalizacja strategii załączania poszczególnych członów – tylko tak unikniemy przekompensowania, które grozi niebezpiecznym wzrostem napięcia. Na koniec warto pamiętać o regularnych przeglądach zabezpieczeń, co nie tylko gwarantuje ciągłość działania, ale chroni też przed dotkliwymi karami za ponadumowny pobór energii.
