Co to jest uziom i jakie ma zadanie?
Uziom to zestaw metalowych elementów pogrążonych w gruncie, których kluczowym zadaniem jest efektywne odprowadzanie prądu do ziemi. Taki system pełni rolę strażnika, chroniąc domowników przed groźnymi porażeniami poprzez wyrównywanie potencjałów i redukcję napięć dotykowych do bezpiecznego poziomu. Co więcej, poprawne uziemienie to fundament stabilnej pracy zabezpieczeń elektrycznych, w tym wyłączników różnicowoprądowych.
W sytuacjach awaryjnych czy podczas wyładowań atmosferycznych, to właśnie uziom przejmuje prądy upływu oraz te pochodzące bezpośrednio z piorunów. W praktyce inżynierskiej stosuje się różne rozwiązania konstrukcyjne, począwszy od:
- pionowych prętów szpilkowych,
- poziomych taśm otokowych,
- uziomu fundamentowego, który wykorzystuje stalowe zbrojenie budynku.
Dzięki ogromnej powierzchni styku z podłożem, uziom fundamentowy gwarantuje bardzo niską rezystancję. Wyróżniamy trzy główne funkcje uziemienia:
- ochronną,
- roboczą,
- odgromową.
Warto przy tym odróżniać elementy naturalne, czyli konstrukcyjne części obiektu, od uziomów sztucznych, które stanowią specjalnie instalowane w ziemi elektrody. Ostateczna skuteczność tej ochrony zależy zawsze od wartości rezystancji – to ona determinuje szybkość reakcji zabezpieczeń oraz realne bezpieczeństwo całej instalacji i przewodów PE.
Jak sprawdzić uziom krok po kroku?
Weryfikację skuteczności ochrony przeciwporażeniowej rozpoczynamy od:
- wyłączenia zasilania instalacji,
- odpięcia bednarki od głównego przewodu wyrównawczego.
Takie podejście pozwala wyeliminować wpływ sąsiednich uziomów, gwarantując, że wynik pomiaru rezystancji będzie precyzyjny. Następnie wbijamy w grunt sondę prądową oraz napięciową, zachowując konfigurację liniową zgodnie z techniką trójpunktową. Kluczowe jest, aby odstępy między nimi odpowiadały zaleceniom producenta miernika, co skutecznie minimalizuje błędy wynikające z rezystancji samych przewodów. Po prawidłowym podłączeniu aparatury odpowiednimi przewodami, należy zadbać o ich właściwe zabezpieczenie przed zakłóceniami elektromagnetycznymi.
Po serii pomiarów przeprowadzonych w kilku punktach, skonfrontujemy uzyskane wartości z wytycznymi normy PN-HD 60364. Całość wieńczy sporządzenie protokołu, w którym uwzględniamy informacje o użytej aparaturze, a także aktualnych warunkach pogodowych i poziomie wilgotności gleby. Rzetelne prowadzenie tej dokumentacji jest niezbędne nie tylko dla celów formalnych, ale przede wszystkim dla zapewnienia bezpieczeństwa całego obiektu.
Jak przygotować się do pomiaru uziomu?
Zanim przystąpisz do pomiaru uziomu, uważnie przyjrzyj się całej instalacji. W pierwszej kolejności oceń stan dostępnych połączeń i samej bednarki. Zwróć szczególną uwagę na oznaki korozji, które najczęściej rozpoznasz po charakterystycznym zielonkawym nalocie. Zadbaj o bezpieczeństwo i odłącz zasilanie, przygotowując jednocześnie wszystkie niezbędne narzędzia.
W Twoim zestawie nie powinno zabraknąć:
- sprawnego, skalibrowanego miernika rezystancji uziemienia lub wersji cęgowej,
- solidnego pręta pomiarowego,
- ekranowanych przewodów.
Dzięki nim wyeliminujesz problematyczne zakłócenia elektromagnetyczne. Pamiętaj, że wynik badania zależy w dużej mierze od warunków pogodowych oraz właściwości gleby. Im grunt jest wilgotniejszy, tym lepiej przewodzi, dlatego w okresach suszy warto delikatnie podlać ziemię w miejscach wbicia sond pomocniczych.
Przed rozpoczęciem samej procedury warto przygotować dokumentację i plan działań zgodny z normami PN-HD 60364. Na koniec pamiętaj o kwestiach formalnych: pomiary mogą przeprowadzać jedynie osoby z odpowiednimi uprawnieniami SEP. Jeśli nie czujesz się w tym pewnie, rozsądniej będzie zlecić to zadanie profesjonalistom dysponującym certyfikowanym sprzętem.
Jakie metody pomiaru uziomu stosować?
Wybór właściwej metody pomiarowej to zawsze wypadkowa rodzaju uziomu, uwarunkowań terenowych oraz naszych oczekiwań co do precyzji. Najpopularniejszym wyborem pozostaje technika trójpunktowa (3p), w której kluczowe jest prawidłowe wbicie dwóch sond pomocniczych w linii prostej. Pozwala to miernikowi na precyzyjne wyznaczenie rezystancji poprzez przepuszczenie prądu przez jedną sondę i jednoczesny pomiar napięcia na drugiej.
Jeśli jednak mamy do czynienia z instalacjami o bardzo niskiej rezystancji – poniżej 1 Ω – znacznie lepiej sprawdzi się metoda czterech zacisków (4p), która skutecznie niweluje przekłamania wynikające z oporności samych przewodów pomiarowych.
Z kolei w ciasnej zabudowie, gdzie wbicie sond w grunt jest praktycznie niemożliwe, niezastąpione okazują się cęgi. Umożliwiają one ocenę uziemienia bez konieczności rozłączania przewodów, pod warunkiem, że system tworzy zamkniętą pętlę.
W trudniejszych środowiskach, nasyconych silnymi zakłóceniami, warto sięgnąć po metodę wysokoczęstotliwościową. Praca z sygnałami rzędu 25 kHz znacząco poprawia wiarygodność pomiarów, izolując nas od wpływu zewnętrznych pól elektromagnetycznych.
Z kolei w przypadku rozbudowanych systemów odgromowych niezastąpiona staje się metoda udarowa. To kluczowe narzędzie do badania impedancji i rezystancji dynamicznej, dające nam pełny obraz tego, jak uziom zareaguje podczas potężnego wyładowania atmosferycznego.
Pamiętajmy jednak, że nawet najlepszy sprzęt zawiedzie, jeśli popełnimy podstawowe błędy techniczne. Niewłaściwe rozstawienie sond pomocniczych, zbyt małe odległości między nimi czy bagatelizowanie zakłóceń to najprostsza droga do otrzymania zakłamanych wyników. Ostatecznie każda procedura musi być skrojona na miarę konkretnego obiektu i dostępnych nam zasobów technicznych.
Jakim miernikiem zmierzyć rezystancję uziomu?
Wybór właściwego przyrządu stanowi fundament rzetelnej diagnostyki uziemień. Wykonując klasyczne pomiary w układzie trójprzewodowym, niezbędne są specjalistyczne mierniki, które oferują:
- regulację napięcia testowego, zazwyczaj na poziomie 25 V lub 50 V RMS,
- generowanie stabilnego prądu.
Jeśli mierzona rezystancja charakteryzuje się bardzo niską wartością, warto sięgnąć po mostki lub techniki czteroprzewodowe. Pozwalają one niemal całkowicie wyeliminować błędy wynikające z rezystancji samych przewodów pomiarowych. W warunkach miejskich, gdzie odpinanie instalacji bywa niemożliwe, niezastąpione okazują się cęgi do pomiaru uziemień oraz modele wspierające metody 2P/3P.
Zupełnie inne podejście wymagane jest przy instalacjach odgromowych. Tutaj kluczowe są przetwornice o dużej mocy, zdolne wygenerować udary prądowe sprawdzające rzeczywistą impedancję systemu. Choć wielu próbuje wykorzystywać w tym celu zwykły multimetr, nadaje się on co najwyżej do pobieżnej orientacji – nigdy do pełnej, profesjonalnej oceny bezpieczeństwa.
Pamiętaj jednak, że nawet najlepszy sprzęt na niewiele się zda bez aktualnej kalibracji. W skomplikowanym terenie montaż odpowiednio długich sond prądowych i napięciowych często staje się koniecznością, a w razie trudności z dostępem, warto rozważyć użycie adaptera ERP-1.
Inwestycja w mierniki o wyższej wydajności prądowej to przede wszystkim większy spokój ducha: takie urządzenia skuteczniej filtrują zakłócenia wywołane wysoką rezystancją gruntu czy obecnością pasożytniczych napięć w ziemi. Ostatecznie, każda decyzja zakupowa powinna wypływać z analizy specyfiki konkretnej instalacji oraz obowiązujących norm technicznych.

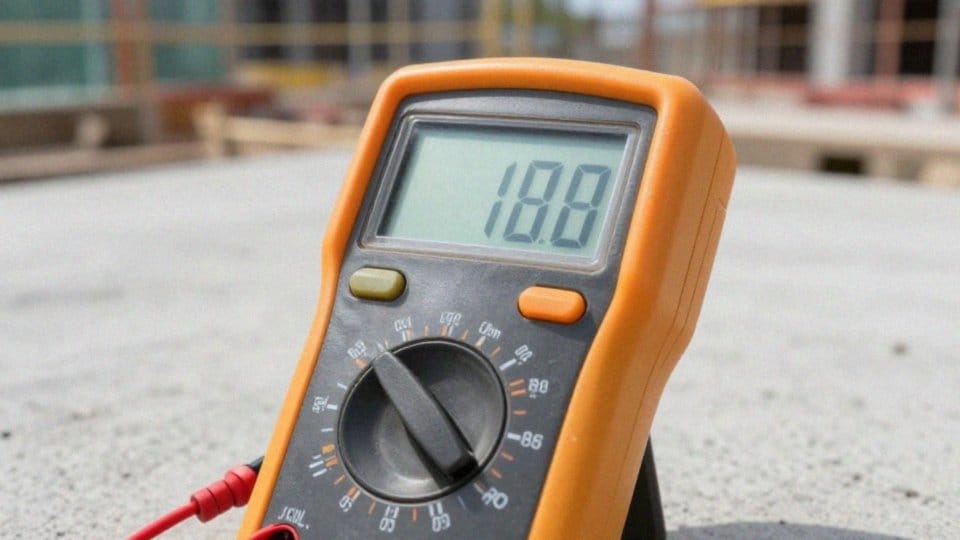

Jakie wartości rezystancji uziomu są dopuszczalne?
Wartość rezystancji uziemienia nie jest stała – zależy od zastosowanych rozwiązań technicznych, architektury sieci oraz przeznaczenia samego systemu. Przykładowo, w układzie TT przyjmuje się zazwyczaj około 10 omów, co pozwala na niezawodną pracę wyłączników różnicowoprądowych w razie wystąpienia przebicia. Z kolei w instalacjach typu TN-C-S wytyczne są ściślej powiązane z impedancją pętli zwarcia i dopuszczalnymi napięciami dotykowymi.
Norma PN-HD 60364 stawia tu jasny cel: parametry uziemienia muszą gwarantować bezpieczne, samoczynne wyłączenie zasilania w określonym czasie. W systemach odgromowych dąży się do uzyskania jak najniższego oporu, co najłatwiej osiągnąć poprzez wykonanie rozległego uziomu fundamentowego, który gwarantuje doskonały kontakt z gruntem.
W codziennej praktyce inżynierskiej pomiary wykonuje się indywidualnie dla każdego budynku, biorąc pod uwagę:
- specyficzne warunki glebowe,
- charakterystykę zabezpieczeń nadmiarowoprądowych,
- wymagania projektowe.
Gdy konstrukcja jest niezwykle wymagająca i oczekuje się rezystancji rzędu ułamków oma, niezbędne staje się wykorzystanie precyzyjnych metod czteroprzewodowych. Pozwalają one niemal całkowicie wyeliminować błędy pomiarowe, które przy tak niskich wartościach mogłyby zafałszować wynik. Każda weryfikacja powinna być zgodna z aktualnymi przepisami normy PN-HD 60364, a wszelkie wykryte nieprawidłowości – wymagają natychmiastowej korekty projektu. Tylko takie podejście pozwala utrzymać najwyższy standard ochrony przeciwporażeniowej.

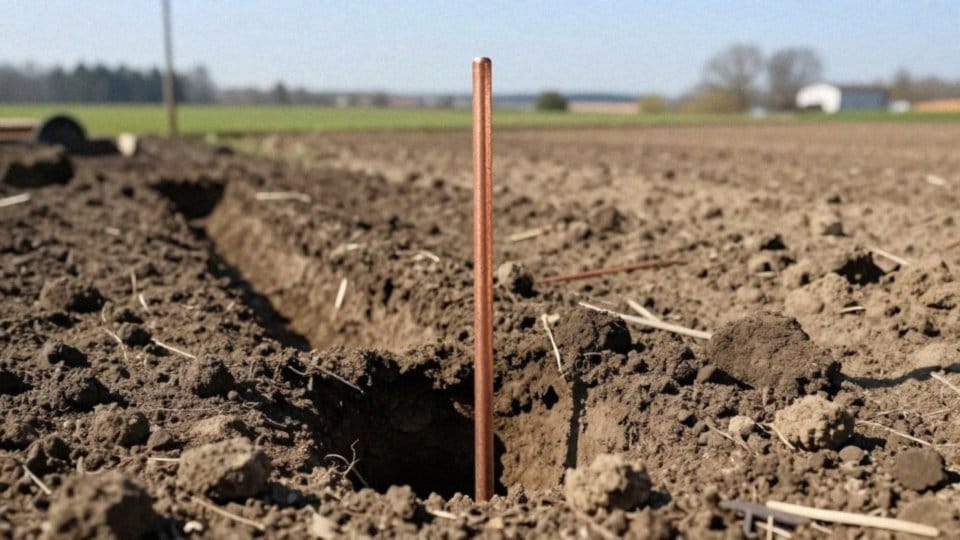

Jaka powinna być głębokość wbicia uziomu?
W przypadku uziomów pionowych lub szpilkowych, standardowa głębokość montażu mieści się w przedziale od 2,5 do 5 metrów. Sięgnięcie tak głęboko pozwala dotrzeć do wilgotniejszych partii podłoża, co bezpośrednio przekłada się na niższą rezystywność i większą stabilność układu. Taka konstrukcja skutecznie niweluje wpływ czynników atmosferycznych, takich jak:
- letnie susze,
- zimowe przemarzanie gruntu,
- które mogłyby zaburzać wyniki pomiarów.
Zupełnie inaczej wygląda kwestia uziomu fundamentowego, w którym funkcję przewodnika pełni zbrojenie. Tutaj nie operujemy na sztywnych wytycznych co do głębokości – szeroka powierzchnia styku betonu z ziemią samoistnie gwarantuje niską oporność. W tym scenariuszu to zadaniem projektanta jest dokładna analiza warunków geotechnicznych oraz poziomu wód gruntowych, gdyż to one decydują o ostatecznej sprawności systemu.
Montując instalację, nie wolno zapominać o ochronie antykorozyjnej połączeń. Rdza jest głównym wrogiem uziemienia, ponieważ nieustannie podnosi oporność, z czasem doprowadzając do całkowitej degradacji systemu. Wykorzystanie sprawdzonych materiałów zabezpieczających to inwestycja w trwałość instalacji. Pamiętajmy, że staranny dobór głębokości montażu, zgodny z obowiązującymi normami technicznymi, stanowi fundament bezpieczeństwa całego budynku, gwarantując niezawodną współpracę uziomu z systemami odgromowymi oraz przeciwporażeniowymi.
Kiedy i jak często wykonywać pomiary uziomu?
Regularne kontrole rezystancji uziemienia to absolutna konieczność, zarówno w ramach rutynowej konserwacji, jak i po wystąpieniu nagłych awarii. O ile w typowym budownictwie mieszkalnym wystarczy przegląd raz na pięć lat, o tyle obiekty przemysłowe czy systemy o znaczeniu krytycznym wymagają znacznie większej uwagi – tam audyty przeprowadza się zazwyczaj corocznie.
Istnieje szereg sytuacji, w których weryfikacja parametrów uziemienia staje się niezbędna. Należy ją wykonać:
- przy każdej istotnej modernizacji instalacji,
- po naprawach uziomu czy wymianie jego komponentów,
- gdy zauważymy ślady korozji na przewodach lub złączach,
- przy silnych wyładowaniach atmosferycznych,
- po uszkodzeniach systemu odgromowego,
- przy zmianach w strukturze gruntu wokół obiektu,
- gdy istnieje podejrzenie obecności prądów błądzących.
Każdy audyt musi wieńczyć rzetelne opracowanie dokumentacji. Protokół powinien precyzyjnie uwzględniać warunki pogodowe, specyfikację użytego urządzenia pomiarowego oraz uzyskane rezultaty wraz z analizą ich trendów. Prowadzenie dokładnej historii pomiarów pozwala w porę dostrzec postępującą degradację styków i wdrożyć działania naprawcze, zanim dojdzie do poważniejszej awarii. To właśnie systematyczność jest fundamentem bezpieczeństwa użytkowników i gwarancją, że systemy ochronne będą działać bez zarzutu dokładnie wtedy, gdy będą najbardziej potrzebne.
