Jakie uziemienie w domu? Poradnik dotyczący wyboru i montażu

Czym jest uziemienie domu?

Uziemienie domu pełni kluczową rolę w bezpieczeństwie instalacji elektrycznej, stanowiąc bezpośrednie połączenie z gruntem za pośrednictwem uziomu i przewodu ochronnego. Cały system działa jak swoisty zawór bezpieczeństwa, odprowadzający nadmiar ładunków do ziemi, co minimalizuje ryzyko niebezpiecznych porażeń.

W praktyce budowlanej stosuje się dwa główne typy uziomów:

• rozwiązania naturalne, czyli wykorzystanie metalowych elementów konstrukcyjnych ukrytych w fundamentach,
• uziomy sztuczne, obejmujące stalowe taśmy, znane jako bednarka, lub pionowe pręty wbijane w grunt.

Profesjonalnie wykonana instalacja nie tylko chroni domowników, ale również zabezpiecza czuły sprzęt elektroniczny przed skutkami nagłych przepięć oraz wyładowań atmosferycznych. Aby system spełniał swoją rolę przez długie lata, kluczowe jest przestrzeganie obowiązujących norm technicznych i przepisów. To właśnie staranność na etapie montażu stanowi najlepszą gwarancję bezawaryjnej pracy instalacji i długotrwałego spokoju w Twoim domu.

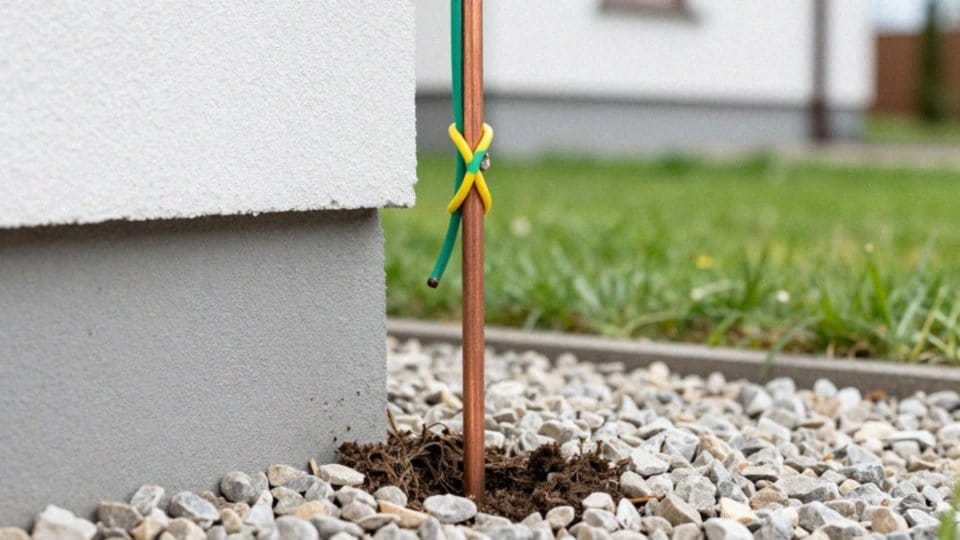

Po co montować uziemienie w domu?

Kluczem do ochrony przed porażeniem prądem jest sprawne odprowadzanie ładunków upływowych bezpośrednio do ziemi, co zapobiega gromadzeniu się groźnego napięcia na obudowach urządzeń. Fundamentem całego systemu pozostaje solidne uziemienie budynku, bez którego wyłączniki różnicowoprądowe nie mogłyby pełnić swojej funkcji.

Gdy tylko wykryją one choćby niewielki upływ prądu świadczący o przebiciu, w ułamku sekundy odcinają zasilanie, ratując mieszkańców przed niebezpieczeństwem. Dobrze zaprojektowana instalacja to jednak nie tylko ochrona przeciwporażeniowa, ale również sposób na szybką eliminację skutków awarii. Stabilny potencjał układu znacząco redukuje ryzyko zapłonu wywołanego zwarciem.

Jeśli połączymy uziemienie z ogranicznikami przepięć, stworzymy tarczę dla domowej elektroniki, która przechwyci energię uderzenia pioruna czy nagłych skoków napięcia w sieci. Dzięki temu systemy typu smart home czy zaawansowane instalacje alarmowe zyskują niezbędną ochronę przed kosztowną awarią.

Warto pamiętać, że posiadanie sprawnego układu uziemiającego to nie tylko dobra praktyka, ale wymóg zapisany w normach takich jak PN-HD 60364 czy przepisach prawa budowlanego. Bezpieczna eksploatacja obiektu wymaga również wyrównania potencjałów wszystkich dostępnych elementów przewodzących. Taka dbałość o detale techniczne to najskuteczniejszy sposób, by realnie podnieść poziom bezpieczeństwa domowników w sytuacjach nieprzewidzianych usterek sieci niskiego napięcia.

Jakie uziemienie wybrać przy budowie domu?

Wybór optymalnego rozwiązania w kwestii uziemienia to składowa wielu technicznych aspektów, w tym:

• warunków gruntowych,
• metrażu działki,
• konstrukcji samego budynku.

Obecnie standardy budowlane stawiają na uziom fundamentowy jako fundament bezpieczeństwa. Montuje się go już na etapie prac ziemnych, sprawnie integrując zbrojenie z instalacją poprzez starannie wykonane złącza, które gwarantują długotrwałą ciągłość elektryczną całego systemu. Kiedy jednak projekt nie pozwala na wykorzystanie elementów naturalnych, z pomocą przychodzą uziomy sztuczne. Najpopularniejszym z nich jest uziom otokowy w postaci taśmy bednarki, układanej w okół obiektu na głębokości do jednego metra. Jeśli natomiast teren jest mocno ograniczony, znacznie lepiej sprawdzą się uziomy pionowe, czyli popularne szpilki wbijane na co najmniej trzy metry w głąb ziemi. Dla bardziej wymagających inwestycji lub w trudnych warunkach gruntowych projektanci sięgają po systemy kombinowane, które łączą zalety elementów poziomych i pionowych. Z kolei niewielkie obiekty o nieskomplikowanej infrastrukturze często zadowalają się prostym uziomem punktowym.

Pamiętaj jednak, że dobór technologii musi być ściśle powiązany z rodzajem sieci, czy to TN-C czy TT. Aby system służył przez lata, kluczowe jest zastosowanie materiałów odpornych na korozję, takich jak stal ocynkowana lub odpowiednio miedziowana. Każdy proces projektowy warto poprzedzić profesjonalnym pomiarem rezystywności gruntu i skonsultować z wykwalifikowanym elektrykiem. To właśnie takie podejście pozwala stworzyć instalację zgodną z przepisami, która naprawdę spełnia swoje zadanie.

Kiedy potrzebne jest uziemienie odgromowe?

Konieczność montażu piorunochronu wynika z analizy ryzyka uderzenia pioruna, którą wykonuje się w oparciu o wytyczne normy PN-EN 62305-3:2009. System ten staje się niezbędny w przypadku:

• wysokich budynków,
• rozłożystych obiektów,
• konstrukcji wzniesionych na otwartym terenie lub wzgórzach,
• gdzie prawdopodobieństwo wyładowań jest znacznie większe.

Instalacja pełni funkcję zewnętrznej bariery przeciwpożarowej, szczególnie tam, gdzie przechowuje się materiały łatwopalne lub wybuchowe. Działanie piorunochronu polega na przejęciu energii elektrycznej i bezpiecznym odprowadzeniu jej do gruntu za pomocą odpowiednio zaprojektowanego uziomu. Dzięki temu drastycznie spada szansa na zniszczenie elewacji oraz wybuch pożaru wywołanego iskrzeniem.

W nowoczesnych domach wyposażonych w zaawansowaną automatykę system ten jest równie istotny, gdyż kompleksowa ochrona musi obejmować nie tylko infrastrukturę elektryczną, ale również delikatną elektronikę sterującą. Projektując zabezpieczenia, nie można zapomnieć o połączeniach wyrównawczych, które niwelują różnice potencjałów podczas uderzenia atmosferycznego.

Ze względu na restrykcyjne przepisy bezpieczeństwa, każdy system wymaga regularnej kontroli technicznej – przeglądy należy przeprowadzać przynajmniej raz na pięć lat. Tylko rzetelna inspekcja potwierdzająca ciągłość przewodów oraz niską rezystancję uziomu gwarantuje, że instalacja sprawnie zadziała w sytuacji kryzysowej.

W praktyce inwestorzy najczęściej wybierają zintegrowany układ uziemień, który łączy funkcje ochronne z odgromowymi, pozwalając na spore oszczędności przy pełnym zachowaniu norm przeciwpożarowych.

Kiedy wykonać uziemienie fundamentowe?

Uziom fundamentowy wykonuje się zazwyczaj w trakcie prac ziemnych, tuż przed wylaniem betonu. Aby system działał poprawnie, przewód uziemiający oraz niezbędne złącza muszą zostać trwale połączone ze zbrojeniem jeszcze przed nałożeniem wylewki. Późniejsza próba instalacji tego rozwiązania wiązałaby się z niezwykle kosztowną ingerencją w gotową konstrukcję budynku.

Zgodnie z aktualnymi przepisami i normami, to właśnie uziom fundamentowy stanowi standard w nowoczesnym budownictwie. Taki wybór nie tylko gwarantuje optymalną rezystancję, ale także znacząco podnosi stabilność obiektu w wymagającym podłożu.

Jak sprawdzić uziom? Krok po kroku do bezpiecznego pomiaru

Podczas prac kluczowe jest zachowanie ciągłości elektrycznej, dlatego kategorycznie odradza się łączenie prętów jedynie drutem wiązałkowym – zamiast tego należy stosować certyfikowane złączki, zapewniające pewny kontakt metaliczny.

System może funkcjonować jako:

• element naturalny, bezpośrednio wykorzystujący zbrojenie stykające się z ziemią,
• uziom sztuczny, w którym w warstwie chudego betonu umieszcza się dodatkowe pręty lub bednarkę.

Wczesne zaplanowanie instalacji pozwala bezproblemowo wyprowadzić końcówki do szyny wyrównawczej i unikać późniejszych poprawek. Dzięki użyciu materiałów odpornych na korozję, takich jak stal cynkowana ogniowo, cały układ pozostaje bezpieczny i skuteczny przez wiele dekad.

Jak wykonać uziemienie w praktyce?

Prace nad instalacją uziemiającą warto rozpocząć od badania rezystywności gruntu. To fundamentalny etap, pozwalający przygotować projekt w pełni zgodny z normą PN-EN 62561-2:2012. Wybierając uziomy pionowe, pamiętaj o:

• wbiciu prętów na głębokość minimum trzech metrów,
• wariancie szpilkowym, który wymaga zazwyczaj odcinka o długości co najmniej 2,5 metra,
• uziomie otokowym, w którym bednarkę umieszcza się w wykopie na głębokości od 60 do 100 centymetrów.

Trwałość całego systemu w dużej mierze zależy od jakości połączeń między jego elementami. Stosowanie specjalistycznych złączy gwarantuje niezawodny styk elektryczny i zapobiega poluzowaniu instalacji. Szczególną uwagę należy poświęcić ochronie antykorozyjnej części stalowych – zarówno ocynkowanych, jak i miedziowanych – zwłaszcza w obrębie łączeń. Gotowy uziom łączy się z instalacją wewnętrzną za pomocą przewodu podprowadzonego bezpośrednio do szyny uziemiającej lub zacisku probierczego w rozdzielnicy.

Nad przebiegiem prac powinien czuwać wykwalifikowany elektryk, który na koniec przeprowadzi niezbędne pomiary kontrolne. Jeśli okaże się, że oporność jest zbyt wysoka, system wymaga rozbudowy – wystarczy wówczas wydłużyć bednarkę lub dołączyć kolejne elektrody pionowe. Pamiętaj, że zwieńczeniem poprawnie wykonanej pracy jest zawsze kompletna dokumentacja techniczna oraz czytelne oznaczenie wszelkich punktów połączeniowych.

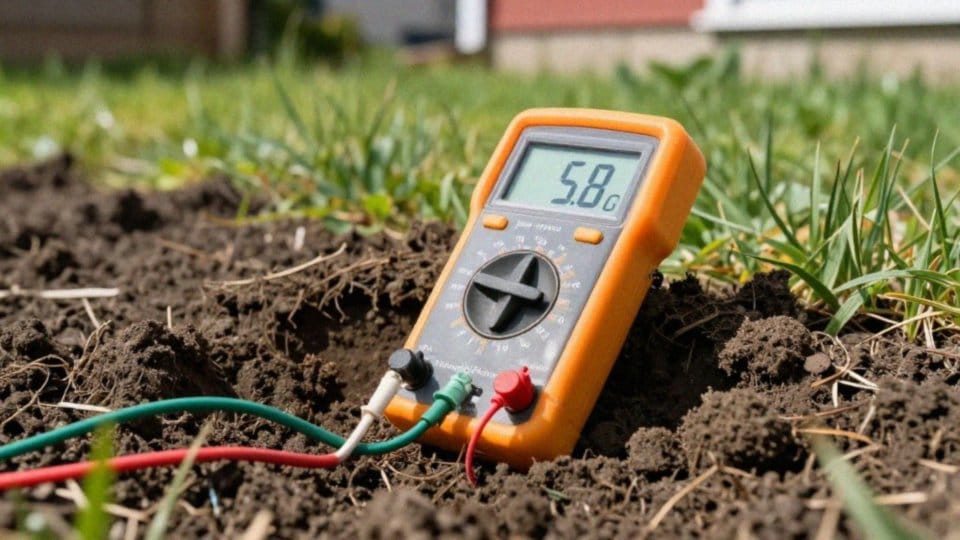

Ile powinna wynosić rezystancja uziemienia domu?

Prawidłowy opór uziemienia to fundament bezpieczeństwa w każdym domu, dlatego kluczowe jest, aby w budownictwie jednorodzinnym nie przekraczał on 10 Ω. Dążenie do uzyskania wyniku rzędu 5–6 Ω znacząco poprawia niezawodność instalacji, oferując cenny margines bezpieczeństwa, nawet gdy warunki zewnętrzne stają się nieprzewidywalne.

Należy pamiętać, że parametry uziemienia nie są stałe – w dużej mierze zależą od wilgotności gleby, która podczas suszy może drastycznie wpłynąć na wzrost oporności. Właśnie z tego powodu tak ważne jest projektowanie układu z odpowiednim zapasem.

W przypadku systemów typu TT sprawa staje się jeszcze bardziej wymagająca, gdyż niska impedancja pętli zwarcia jest niezbędna do poprawnego funkcjonowania wyłączników różnicowoprądowych. Aby mieć pewność, że wszystko działa bez zarzutu, konieczne są regularne pomiary – wykonuje się je nie tylko tuż po montażu, ale też okresowo w trakcie użytkowania domu.

Jeśli wyniki okażą się zbyt wysokie, rozwiązaniem jest rozbudowa uziomu, na przykład poprzez wbicie dodatkowych elektrod pionowych lub wydłużenie bednarki. Warto również dodać, że obecność instalacji odgromowej czy nowoczesnych ograniczników przepięć często wymusza jeszcze bardziej rygorystyczne podejście do ochrony elektrycznej, narzucając ostrzejsze normy rezystancji.

Jak i kiedy przeprowadzać pomiary uziemienia?

Pomiary rezystancji uziemienia to kluczowy etap zarówno zaraz po montażu instalacji, jak i podczas rutynowych przeglądów technicznych. Zgodnie z obowiązującymi przepisami, stan uziomu w instalacjach elektrycznych i odgromowych trzeba weryfikować co najmniej raz na pięć lat. Do tych celów elektrycy wykorzystują specjalistyczne mierniki oraz sondy, często sięgając po zaawansowaną metodę czteropunktową. Pozwala ona wyeliminować błędy wynikające z oporności przewodów i dokładnie ocenić stan techniczny systemu.

Jeśli w instalacji znajduje się zacisk probierczy, badanie można przeprowadzić bez konieczności rozłączania głównego przewodu ochronnego. Warto pamiętać, że warunki pogodowe mają bezpośredni wpływ na finalny wynik. Wilgotność gleby znacząco obniża rezystancję, dlatego lepiej unikać pomiarów w czasie długotrwałych suszy czy zaraz po ulewach. Jeśli mimo wszystko musimy pracować w takich warunkach, niezbędne staje się zastosowanie współczynników korekcyjnych.

Kontrolę należy przeprowadzić również w sytuacjach awaryjnych:

• po modernizacji sieci,
• rozbudowie uziemienia,
• gdy podczas oględzin zauważymy ślady korozji na złączach.

Wykrycie nieprawidłowości, takich jak zbyt wysoka oporność, wymusza natychmiastowe prace naprawcze. Skuteczne sposoby poprawy parametrów obejmują zazwyczaj:

• wydłużenie bednarki,
• dokładanie kolejnych elektrod pionowych,
• odświeżenie połączeń zbrojeniowych.

Cały proces zamyka się sporządzeniem protokołu. Ten dokument nie jest tylko formalnością; stanowi formalne potwierdzenie, że instalacja jest w pełni sprawna i skutecznie odprowadza ładunki do ziemi, dbając o nasze wspólne bezpieczeństwo.
