Jak zrobić uziom domu? Krok po kroku do skutecznego uziemienia

Uziom domu: co to jest?

Uziom to metalowy komponent, który poprzez bezpośredni kontakt z ziemią pełni kluczową rolę w bezpiecznym odprowadzaniu ładunków elektrycznych. Jego obecność to fundament ochrony domowników przed niebezpiecznym porażeniem, gdyż umożliwia błyskawiczną reakcję urządzeń zabezpieczających, takich jak popularne wyłączniki różnicowoprądowe. Skuteczna instalacja wykorzystuje go również do:

• redukcji prądów upływowych,
• rozpraszania energii w razie uderzenia pioruna.

W budownictwie jednorodzinnym spotykamy zarówno elementy naturalne, jak i sztuczne. Za najbardziej ekonomiczne i zarazem wydajne rozwiązanie uchodzi uziom fundamentowy, zatopiony bezpośrednio w konstrukcji betonu. Jeśli jednak trzeba sięgnąć po uziomy sztuczne, zazwyczaj wybiera się:

• otokowy pierścień z bednarki,
• pionowe szpilki wbijane głęboko w glebę.

Dobór odpowiedniej metody zależy od specyfiki gruntu, w tym jego wilgotności oraz składu mineralnego. Co więcej, już na etapie planowania projektu warto pamiętać o integracji uziemienia z nowoczesnymi technologiami, takimi jak panele fotowoltaiczne, co zapewni systemowi właściwe parametry pracy i pełne bezpieczeństwo.

Jak zrobić uziom domu?

Prawidłowe uziemienie budynku to nie tylko wymóg wynikający z projektu czy technicznych norm, jak PN-EN 62305-3, ale przede wszystkim fundament bezpieczeństwa mieszkańców. Wszystko zaczyna się od wnikliwej analizy warunków gruntowych – wilgotność gleby i poziom wód decydują o tym, czy lepiej sprawdzi się stal ocynkowana, miedziowana, czy może miedziana taśma.

Prace montażowe zazwyczaj ruszają od:

• przygotowania wykopu,
• osadzenia przewodów bezpośrednio w ławach fundamentowych.

W tym drugim wariancie niezastąpiona okazuje się bednarka, tworząca uziom otokowy i układana na głębokości co najmniej pół metra. W sytuacjach, gdy fundamentowy uziom jest niemożliwy do zrealizowania, sięga się po rozwiązania alternatywne, takie jak:

• wbijane w grunt szpilki,
• uziomy kratowe.

Podczas tworzenia sieci uziemiającej liczy się każdy detal, w tym przede wszystkim niezawodność przewodów. Wszystkie punkty stykowe warto zabezpieczyć profesjonalnymi spoinami lub odpornymi na korozję zaciskami, pamiętając przy tym o ochronie połączeń bimetalicznych przed utlenianiem.

Zwieńczeniem całego procesu jest połączenie instalacji z główną szyną wyrównawczą, czyli GSW, oraz kontrolne pomiary rezystancji. Dopiero profesjonalnie wykonana i potwierdzona badaniami instalacja daje realną ochronę przed porażeniem i skutkami uderzeń piorunów. Aby mieć pewność, że wszystko zostało wykonane zgodnie z przepisami, najlepiej powierzyć te zadania doświadczonemu elektrykowi.

Jak wykonać uziom fundamentowy i otok wokół domu?

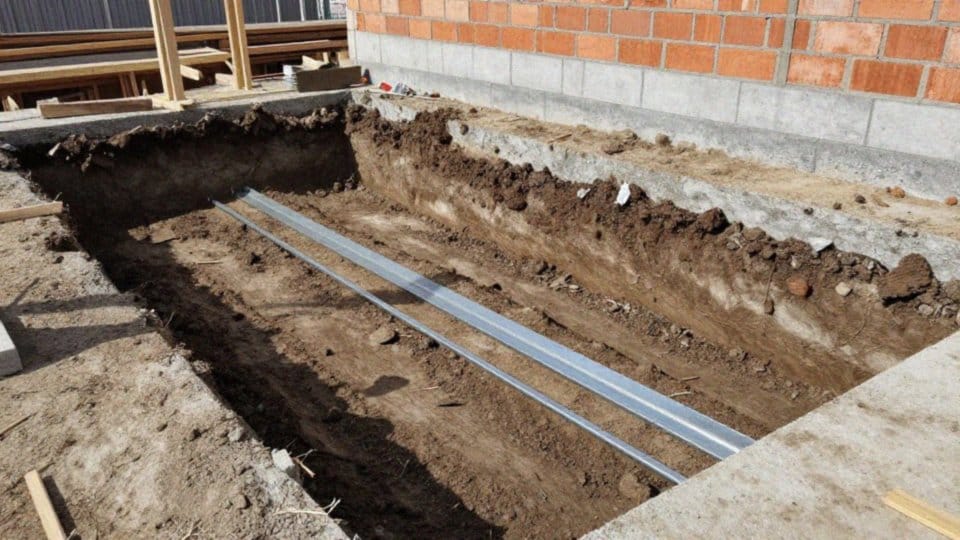

Prace nad uziomem fundamentowym rozpoczynają się już na etapie wylewania ław lub płyty fundamentowej. Wówczas w świeżym betonie układa się taśmę przewodzącą, najczęściej ocynkowaną ogniowo bednarkę lub miedziany płaskownik o grubości co najmniej 4 mm. Kluczowe jest, aby elementy te utworzyły szczelny, ciągły pierścień obejmujący cały budynek.

Kolejne fragmenty taśmy łączy się ze sobą za pomocą trwałych spawów lub dedykowanych zacisków, które gwarantują niezawodność elektryczną całego układu. Dla lepszej efektywności warto wykonać uziom otokowy, czyli bednarkę zakopaną w gruncie na głębokości co najmniej pół metra wzdłuż fundamentów. Takie rozwiązanie nie tylko poprawia parametry uziemienia, ale przede wszystkim zapewnia skuteczną ekwipotencjalizację płyty fundamentowej.

Jak uziemić fotowoltaikę? Przewodnik po bezpieczeństwie instalacji PV

Pamiętaj, aby połączyć oba rodzaje uziomów ze sobą i wyprowadzić przewód do głównej szyny wyrównawczej. Podczas planowania tych prac warto odpowiednio wcześniej przewidzieć lokalizację wypustów, zwłaszcza w pobliżu rozdzielnicy elektrycznej, co ułatwi późniejszy montaż.

Każde metalowe połączenie musi zostać odpowiednio zabezpieczone przed korozją, co jest szczególnie istotne w miejscach styku różnych metali. Całość prac należy oczywiście prowadzić zgodnie z zatwierdzonym projektem budowlanym.

Kiedy beton stwardnieje, a wykopy zostaną zasypane, jedynym sposobem na potwierdzenie sprawności instalacji jest wykonanie pomiarów rezystancji. To one ostatecznie weryfikują, czy uziemienie zostało wykonane zgodnie ze sztuką i czy skutecznie ochroni obiekt.

Jak zamontować szpilkę uziemiającą w ziemi?

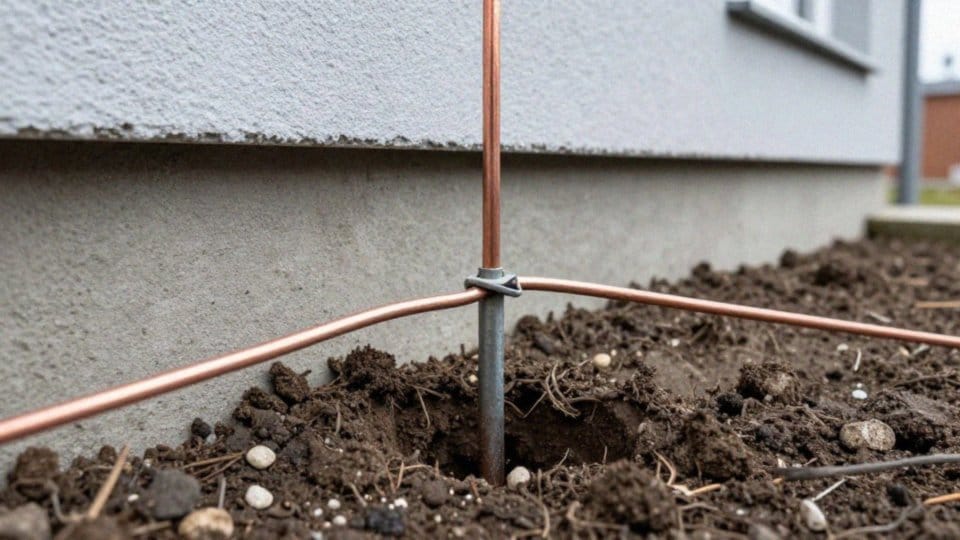

Instalacja uziomu pionowego, czyli systemu metalowych szpilek wprowadzanych w podłoże, zaczyna się od znalezienia odpowiedniej lokalizacji. Miejsce to musi znajdować się w bezpiecznej odległości od fundamentów oraz biegnącej pod ziemią infrastruktury.

Do wykonania konstrukcji warto wykorzystać materiały odporne na korozję, takie jak:

• stal miedziowana,
• cynkowana ogniowo.

Pojedynczy element powinien mieć przynajmniej 2,5 metra długości, jednak głębokość osadzenia zależy głównie od specyfiki gleby. W trudnym terenie, jak choćby w gruncie gliniastym, konieczne bywa głębsze wbijanie prętów lub zastosowanie zaawansowanych układów kratowych.

Cały proces polega na sukcesywnym pogrążaniu szpilek w ziemi przy stałym nadzorze elektryka, który na bieżąco monitoruje poziom rezystancji. Prace kończą się w momencie, gdy kolejne wbicia nie przynoszą już wymiernej poprawy parametrów przewodzenia.

Dla zapewnienia pełnej ciągłości elektrycznej niezbędne jest odpowiednie połączenie komponentów za pomocą:

• bednarki,
• specjalnych przewodów.

Punkty styku należy zabezpieczyć solidnymi zaciskami lub spoinami, a potem odpowiednio odizolować od czynników powodujących korozję. Rozwiązanie to okazuje się niezwykle praktyczne – pozwala stworzyć profesjonalny system uziemiający nawet tam, gdzie tradycyjny otok byłby niemożliwy do wykonania lub po prostu zbyt kosztowny.

Jakie materiały wybrać do uziomu i jak je zabezpieczyć?

Dobór odpowiednich materiałów decyduje zarówno o sprawności uziomu, jak i jego odporności na niszczycielskie działanie korozji w gruncie. Popularnym wyborem, łączącym ekonomię z trwałością, pozostaje stal cynkowana ogniowo, często stosowana jako bednarka w uziomach otokowych. Jeśli jednak priorytetem jest długowieczność lub podłoże wykazuje silne właściwości korozyjne, warto sięgnąć po miedź – dostępną zarówno w formie taśm, jak i przewodów. Ciekawą alternatywą są również pręty stalowe pokryte warstwą miedzi, łączące w sobie wysoką wytrzymałość mechaniczną z doskonałą ochroną chemiczną.

Stabilność całego systemu zależy bezpośrednio od fizycznych parametrów wybranych komponentów, dlatego w typowych projektach przyjmuje się minimum 4 mm grubości dla taśmy fundamentowej. Podczas montażu kluczową kwestią jest unikanie bezpośredniego kontaktu między różnymi metalami, co pozwala wyeliminować ryzyko korozji galwanicznej. W przypadkach wymagających łączenia odmiennych materiałów, najbezpieczniej zastosować kompatybilne elektrochemicznie złączki lub specjalne izolowane zaciski.

Jakie uziemienie w domu? Poradnik dotyczący wyboru i montażu

Warto pamiętać, że uziomy pionowe wymagają solidnego ocynkowania, a każde wykonane łączenie powinno zostać zabezpieczone dedykowanymi środkami antykorozyjnymi. Z kolei uziomy zatopione w betonie cieszą się wyjątkową trwałością dzięki naturalnej osłonie materiału. Na etapie instalacji należy zadbać o to, by każda sekcja systemu była dostępna dla serwisanta, a przejścia przez fundamenty odpowiednio zabezpieczone przed wpływem czynników zewnętrznych.

Przestrzeganie wymogów projektowych dotyczących przekrojów to podstawa – tylko w ten sposób można zagwarantować pełną skuteczność instalacji podczas odprowadzania prądów zwarciowych czy przepięć.

Kiedy i jak wykonać pomiar rezystancji uziomu?

Skuteczność uziemienia sprawdza się zarówno zaraz po montażu, jak i w trakcie okresowych przeglądów technicznych. Głównym celem tych działań jest kontrola rezystancji, która gwarantuje bezpieczne odprowadzenie przepięć oraz prądów zwarciowych. Zazwyczaj dąży się do uzyskania wartości na poziomie 10 Ω, choć ostateczny cel określa projektant lub elektryk z odpowiednimi uprawnieniami.

Niezbędnym narzędziem w tym procesie jest omomierz uziemień, który pozwala na dokładne odczyty nawet w zróżnicowanym gruncie. Najczęściej stosuje się metodę trójpunktową, wspieraną przez elektrody pomocnicze. Aby otrzymane wyniki były wiarygodne, trzeba zadbać o:

• właściwe rozmieszczenie sond,
• staranne przygotowanie stanowiska pracy.

Dobrą praktyką jest weryfikowanie rezystancji sukcesywnie, jeszcze podczas instalacji szpilek. Pozwala to na przerwanie prac w momencie, gdy kolejne nakłady finansowe czy czasowe przestają przynosić wymierne korzyści w poprawie parametrów. Jeśli pomiar wykaże wynik powyżej 10 Ω, konieczne będzie podjęcie dodatkowych kroków technicznych.

Do najpopularniejszych sposobów na obniżenie oporności należy:

• dokładanie kolejnych szpilek,
• wydłużanie uziomu,
• stworzenie kratownicy z bednarki.

Gdy prace montażowe dobiegną końca, a wykopy zostaną zabezpieczone, elektryk przystępuje do końcowych pomiarów, tworzących fundament dokumentacji budynku. Systematyczna kontrola jest kluczowa, gdyż wilgotność gleby, działanie wód gruntowych czy po prostu korozja materiałów mogą z czasem pogarszać parametry uziemienia. Tylko rzetelnie przygotowana dokumentacja jest w stanie potwierdzić, że instalacja przeciwprzepięciowa jest w pełni sprawna i gotowa do ochrony budynku.

Jakie normy obowiązują przy uziemieniu domu?

Projektowanie uziomu to proces wymagający ścisłego przestrzegania norm budowlanych, co w praktyce decyduje o bezpieczeństwie całej instalacji elektrycznej oraz odgromowej. Fundamentem projektowym jest norma PN-EN 62305-3:2009, nakreślająca zasady ochrony budynków i wymogi stawiane systemom uziemiającym. Równie istotne są wytyczne z serii PN-EN 62561, w tym część druga z 2012 roku, które precyzyjnie określają parametry techniczne elementów uziemiających, kładąc duży nacisk na ich wytrzymałość mechaniczną oraz odporność na procesy korozyjne.

Kluczowym założeniem jest zachowanie ciągłości elektrycznej na każdym odcinku instalacji. Projektant musi uwzględnić zarówno precyzyjną lokalizację uziomu fundamentowego, jak i sposób jego integracji z instalacją wewnętrzną. Zadanie to realizuje się przy użyciu głównej szyny wyrównawczej, co pozwala uzyskać skuteczną ekwipotencjalizację. Aby uniknąć degradacji materiału, przepisy obligują do stosowania komponentów o odpowiednich przekrojach oraz właściwego zabezpieczenia punktów styku, szczególnie w miejscach połączeń bimetalicznych.

Jak sprawdzić uziom? Krok po kroku do bezpiecznego pomiaru

Osiągnięcie pełnej zgodności z obowiązującymi przepisami wymaga nie tylko solidnej dokumentacji, ale przede wszystkim fachowego nadzoru nad procesem instalacyjnym. Dopiero rzetelnie przeprowadzona weryfikacja, oparta na profesjonalnych pomiarach rezystancji, daje pewność co do poprawności wykonania prac. Stosowanie certyfikowanych materiałów w połączeniu z restrykcyjnymi procedurami montażowymi stanowi gwarancję, że system skutecznie przejmie energię podczas zwarć czy wyładowań atmosferycznych.
