Po co uziemić instalację fotowoltaiczną?
| Aspekt ochrony | Korzyść z uziemienia |
|---|---|
| Ochrona przeciwporażeniowa | Zapewnia bezpieczeństwo osób |
| Ochrona przed pożarem | Chroni budynek i mieszkańców |
| Ochrona instalacji | Zabezpiecza przed przepięciami i uszkodzeniami |
| Stabilność systemu | Zapewnia niezawodną pracę na lata |
| Zapobieganie awariom | Minimalizuje ryzyko zwarć i przeciążeń |
Prawidłowe uziemienie instalacji fotowoltaicznej to absolutny fundament, jeśli myślimy o bezpiecznym i niezawodnym działaniu systemu. Jego głównym zadaniem jest:
- odprowadzanie nadmiaru ładunków,
- wyładowań elektrostatycznych wprost do ziemi,
- ochrona wrażliwych komponentów przed awariami,
- zabezpieczenie użytkowników przed porażeniem prądem.
Dzięki rozładowaniu potencjałów na metalowych elementach konstrukcji, minimalizujemy ryzyko nagłych skoków napięcia, które mogłyby doprowadzić do groźnych zwarć lub pożaru. Warto przy tym pamiętać, że solidne uziemienie ściśle współdziała z instalacją odgromową i ogranicznikami, tworząc wielopoziomowy parasol ochronny przed niszczycielskimi skutkami uderzeń piorunów. Należy wystrzegać się zaniedbań w tym obszarze, gdyż brak odpowiedniego połączenia z uziomem często wiąże się z:
- utratą gwarancji producenta,
- problemami przy formalnym odbiorze projektu przez zakład energetyczny.
Ponadto, nieprawidłowa instalacja może negatywnie odbić się na efektywności pracy całego systemu. Regularna kontrola stanu technicznego wszystkich zacisków to inwestycja, która zwraca się w postaci długoletniej, bezawaryjnej pracy urządzeń.
Jakie elementy instalacji PV trzeba uziemić?
| Element instalacji | Cel uziemienia |
|---|---|
| Ramy modułów | Odprowadzanie ładunków |
| Konstrukcje montażowe | Odprowadzanie napięcia w razie awarii |
| Wszystkie metalowe komponenty systemu | Ochrona przed przepięciami i uszkodzeniami |
Wszystkie metalowe komponenty instalacji wymagają trwałego włączenia w układ wyrównawczy. Do kluczowych punktów należą tu:
- ramy modułów,
- profile aluminiowe,
- szyny montażowe,
- samo panele fotowoltaiczne.
Ich wzajemną ciągłość elektryczną gwarantują specjalistyczne zaciski uziemiające. W przypadku systemów dachowych czy wielkopowierzchniowych farm PV, priorytetem jest poprawne połączenie konstrukcji z główną szyną wyrównawczą budynku przy użyciu przewodów wyrównawczych. Kompleksowa ochrona obejmuje również rozdzielnicę DC z ogranicznikiem przepięć oraz obudowy falowników. Do niezawodnego spinania uziomów pionowych i poziomych w gruncie najlepiej sprawdza się bednarka.
Kluczem do bezpieczeństwa jest dobór właściwego przekroju przewodów ochronnych, dostosowany do warunków otoczenia. Jeśli obiekt nie posiada instalacji odgromowej, wystarczą linki miedziane o przekroju minimum 6 mm², jednak w obecności systemu piorunochronnego wartość ta musi wzrosnąć do 16 mm². Aby zapobiec korozji elektrochemicznej, warto stosować klemy i materiały odporne na utlenianie. Ostatecznie wszystkie punkty uziemiające należy sprowadzić do jednego, wspólnego węzła. Takie rozwiązanie zapewnia stabilne wyrównanie potencjałów i znacząco zwiększa skuteczność ochrony przeciwprzepięciowej całego systemu.
Jakie normy regulują uziemienie instalacji PV?
Bezpieczeństwo instalacji fotowoltaicznych opiera się przede wszystkim na wytycznych zawartych w normach PN-HD 60364-7-712 oraz PN-EN 62305. Pierwsza z nich precyzuje techniczne aspekty tworzenia systemów elektrycznych, w tym:
- zasady doboru przekrojów przewodów ochronnych,
- koordynację uziemienia z ochroną przeciwprzepięciową.
Z kolei norma PN-EN 62305 koncentruje się na zagadnieniach ochrony odgromowej oraz metodologii oceny ryzyka dla obiektów wyposażonych w moduły PV. Właściwie przygotowany projekt musi uwzględniać szczegółowy schemat połączeń uziemiających, wyraźnie wskazujący lokalizację punktów ochronnych oraz zastosowane zabezpieczenia.
Kluczowym krokiem podczas odbioru jest weryfikacja rezystancji uziemienia; w przypadku systemów wykorzystujących ochronniki wartość ta musi utrzymywać się poniżej 10 omów. Prawidłowe przyłączenie fotowoltaiki do istniejącej instalacji odgromowej narzuca rygorystyczne podejście do kwestii odprowadzania wyładowań atmosferycznych.
Utrzymanie długotrwałego bezpieczeństwa wymaga regularnej kontroli uziemienia oraz okresowych pomiarów parametrów technicznych. Takie praktyki nie tylko gwarantują wysoką skuteczność ochrony przeciwprzepięciowej, ale również potwierdzają zgodność systemu z aktualnymi przepisami budowlanymi i wymogami operatora sieci. Stosowanie się do tych standardów jest niezbędnym warunkiem bezpiecznej i bezawaryjnej eksploatacji instalacji przez lata.
Jak dobrać metodę uziemienia do lokalizacji?
Dobór właściwego sposobu uziemienia jest ściśle uzależniony od typu danej instalacji oraz charakterystyki gruntu. Przy farmach fotowoltaicznych powstających na dobrze przewodzącym podłożu, najczęściej wybiera się:
- klasyczne uziomy pionowe i poziome,
- scalając je w ziemi za pomocą bednarki.
Gdy jednak napotkamy zbyt wysoką oporność, sytuację uratują:
- uziomy rozszerzone,
- specjalne pasty poprawiające przewodzenie między elementem metalowym a glebą.
W przypadku instalacji dachowych prym wiedzie wyrównanie potencjałów konstrukcji z istniejącym systemem uziemień obiektu, przy czym każdorazowo wymagana jest indywidualna ocena ryzyka, determinująca sposób łączenia poszczególnych komponentów. Tam, gdzie korozja stanowi większe zagrożenie, warto:
- zagęścić punkty uziemiające,
- sięgnąć po miedziane przewody o przekroju co najmniej 16 mm²,
- starannie zabezpieczyć je przed rdzą.
Jeśli na dachu znajduje się instalacja odgromowa, wszystkie wymiary i połączenia muszą być zgodne z wytycznymi normy PN-EN 62305. Każdy projekt powinien bazować na wnikliwej analizie gleby oraz spełniać rygorystyczne wymagania operatora sieci. W warunkach miejskich najsensowniejszym wyjściem okazuje się wpięcie uziemienia fotowoltaiki w system budynku, co nie tylko sprawdza się w praktyce, ale także pozwala znacząco obniżyć rezystancję całego układu.

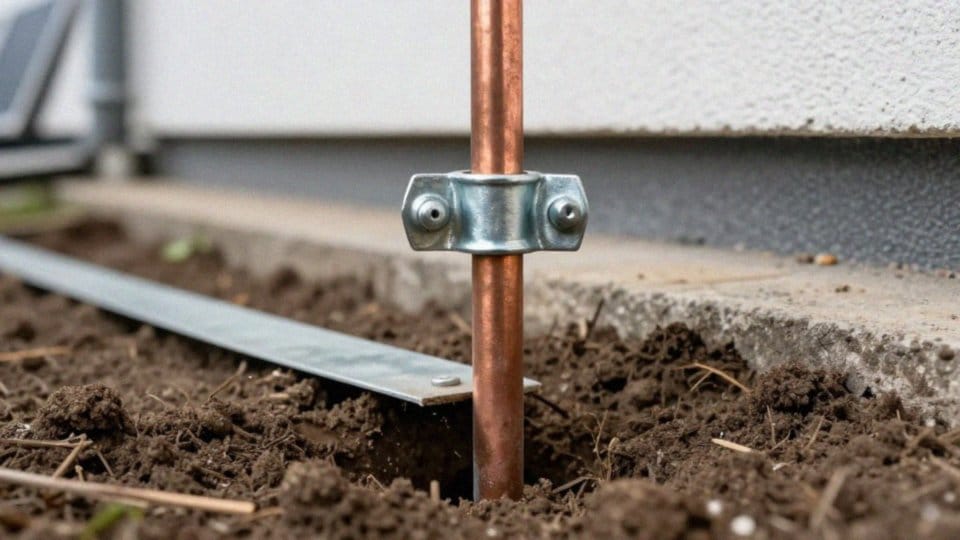

Jak połączyć uziemienie instalacji PV z budynkiem?
Prawidłowe uziemienie instalacji fotowoltaicznej z infrastrukturą budynku opiera się przede wszystkim na wyrównaniu potencjałów i zminimalizowaniu rezystancji całego systemu. Najskuteczniejszym rozwiązaniem jest wykorzystanie bednarki zakopanej w gruncie, która fizycznie łączy oba uziomy, gwarantując niezawodną ciągłość elektryczną.
Jeśli warunki terenowe na to nie pozwalają, instalację można spiąć wewnątrz budynku, wykorzystując do tego:
- listwy GSU,
- skrzynki przyłączeniowe,
- nieprzerwane prowadzenie przewodów ochronnych PE.
Do łączenia komponentów warto sięgać po specjalne zaciski i klemy o wysokiej odporności korozyjnej oraz stabilności mechanicznej. Zgodnie z wytycznymi norm PN-HD 60364-7-712 oraz PN-EN 62305, wszystkie metalowe elementy konstrukcji muszą mieć bezpośrednie przejście do wspólnego punktu uziemiającego.
W projektach standardowych najczęściej spotyka się przewody PE o przekroju 6 mm², jednak w systemach z zewnętrzną ochroną odgromową przekrój ten należy zwiększyć do 16 mm². Kluczowym detalem jest tutaj solidne wpięcie tych przewodów do szyn, na których zamontowano ograniczniki przepięć DC.
Wykonanie połączeń pod powierzchnią ziemi to inwestycja w trwałość styków i lepsze parametry uziomu, dlatego warto stawiać na to rozwiązanie przy każdej okazji. Każdy krok musi oczywiście odbywać się zgodnie z dokumentacją techniczną. Zazwyczaj stosuje się układ dwóch szpili spiętych bednarką, które wpina się w główny uziom budynku.
Taka konfiguracja skutecznie niweluje różnice potencjałów pomiędzy metalową konstrukcją paneli a domową instalacją elektryczną, co jest niezbędne dla bezpieczeństwa użytkowników i trwałości sprzętu.
Jak prawidłowo mierzyć rezystancję uziemienia?
Weryfikację skuteczności uziomu rozpoczynamy od:
- kontroli ciągłości przewodów ochronnych,
- rzetelnego sprawdzenia połączeń na listwach GSU.
Kluczowym etapem jest pomiar rezystancji, zazwyczaj wykonywany metodą techniczną z wykorzystaniem trzech elektrod. Pozwala ona precyzyjnie ustalić oporność układu względem potencjału odniesienia. W sytuacjach, gdy rozłączenie obwodów jest niemożliwe, niezastąpiony staje się miernik cęgowy – jego użycie umożliwia błyskawiczną diagnostykę bez konieczności wyłączania instalacji fotowoltaicznej. Pamiętajmy, że na końcowe wskazania przyrządu silnie wpływają warunki zewnętrzne, zwłaszcza wilgotność i temperatura gleby.
Jeśli uzyskany wynik przewyższa wymagane 10 omów, musimy niezwłocznie podjąć działania naprawcze. Sprawdzonym sposobem na poprawę parametrów jest:
- montaż uzupełniających uziomów pionowych,
- montaż uzupełniających uziomów poziomych,
- użycie past przewodzących w miejscach styku.
Każdy tak przeprowadzony proces musi znaleźć odzwierciedlenie w protokole pomiarowym. Dokumentacja ta stanowi nie tylko formalne potwierdzenie wykonanej pracy, lecz także kluczowy element monitorowania ochrony przepięciowej przez cały czas życia instalacji.
Jak zabezpieczyć instalację przed przepięciami i piorunem?
Skuteczna ochrona przed wyładowaniami atmosferycznymi oraz przepięciami wymaga wdrożenia spójnego, zintegrowanego systemu. Jego głównym zadaniem jest ograniczenie negatywnych skutków impulsów elektromagnetycznych (LEMP) oraz bezpośrednich uderzeń pioruna. Fundamentem takiej instalacji są ograniczniki przepięć, montowane bezpośrednio w rozdzielnicach DC i AC. Wykorzystują one zaawansowane warystory i iskierniki, aby bezpiecznie odprowadzać nadmiar napięcia do instalacji uziemiającej.
W przypadku rozdzielnic DC kluczowe jest, aby szyna z ogranicznikiem była połączona z przewodem PE najkrótszą możliwą drogą, prowadzącą bezpośrednio do głównej szyny wyrównawczej. Jeśli budynek posiada instalację odgromową (LPS), niezbędne staje się zachowanie wymaganych odstępów separacyjnych. Precyzyjne rozmieszczenie przewodów odprowadzających oraz kontrola kąta ochronnego istotnie obniżają ryzyko zapłonu.
Aby prąd piorunowy został skutecznie odprowadzony, przekrój przewodu musi ściśle odpowiadać wytycznym normy PN-EN 62305. Należy pamiętać, że niezwykle wrażliwe falowniki wymagają szczególnej dbałości, gdyż ich delikatna elektronika jest podatna na uszkodzenia wywołane przepięciami.
Równie ważne jest stosowanie połączeń wyrównawczych między konstrukcją nośną, modułami a uziomem; eliminuje to niebezpieczne różnice potencjałów, co minimalizuje ryzyko awarii oraz pożaru. Długoterminowa sprawność systemu zależy od regularnych przeglądów technicznych. Podczas kontroli należy weryfikować stan zacisków, klem oraz kondycję samych ograniczników.
Wszelkie objawy utlenienia czy poluzowane połączenia wymagają natychmiastowej konserwacji, ponieważ utrzymanie ciągłości elektrycznej jest absolutnym priorytetem. Tylko starannie zaprojektowane i wykonane zabezpieczenia gwarantują niezawodną ochronę przed kaprysami pogody i zakłóceniami w sieci elektrycznej.

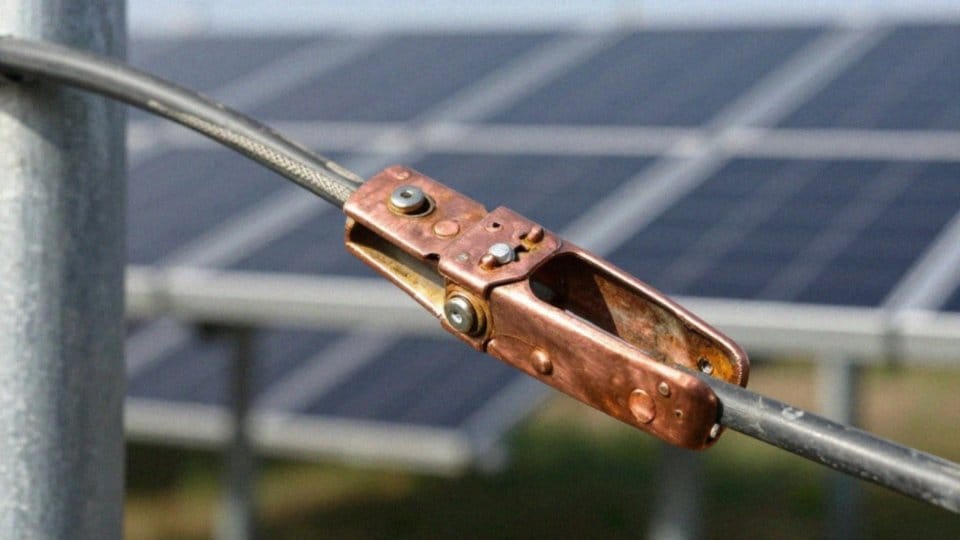

Które błędy uziemienia najczęściej występują?
Powierzanie prac nad instalacją uziemiającą osobom bez stosownych uprawnień to igranie z ogniem. Podstawowym uchybieniem jest tu najczęściej pominięcie połączeń wyrównawczych, przez co metalowe elementy konstrukcji nie trafiają do wspólnego punktu uziemień. Skutkuje to groźnymi różnicami potencjałów, które mogą prowadzić do nieprzewidzianych awarii.
Kolejną pułapką jest ignorowanie przekrojów przewodów ochronnych. W standardowych układach musi to być minimum 6 mm², jednak jeśli w grę wchodzi instalacja odgromowa, wymogi rosną do co najmniej 16 mm². Co gorsza, stosowanie tanich zamienników, jak niskiej jakości zaciski, otwiera drogę korozji. Z czasem rośnie przez to rezystancja złącz, a prąd przestaje płynąć tam, gdzie powinien.
Często zawodzi też sama estetyka i technika łączenia bednarki – niedbałe wykonanie w gruncie skutecznie blokuje odprowadzanie ładunków. Systemy te wymagają uwagi również po zakończeniu prac. Brak regularnych przeglądów kończy się degradacją styków i utratą skutecznej ochrony.
W efekcie może dojść do łuków elektrycznych między elementami konstrukcji, co na prostej drodze prowadzi do pożaru. Poza zagrożeniem dla życia, niefachowy montaż często skutkuje uszkodzeniem falownika lub paneli fotowoltaicznych, co w praktyce unieważnia gwarancję producenta. Aby uniknąć takich kłopotów, prace instalacyjne i serwisowe należy powierzyć certyfikowanemu fachowcowi. Ekspert dysponujący odpowiednimi przyrządami pomiarowymi oraz gruntowną znajomością norm technicznych to jedyna gwarancja, że system będzie działał bezpiecznie przez lata.
