Jak zrobić odgrom domu? Przewodnik po instalacji odgromowej

Czym jest instalacja odgromowa?

Instalacja odgromowa, w fachowej literaturze często określana jako LPS, to sieć metalowych elementów rozmieszczonych na dachu oraz w gruncie, której głównym zadaniem jest przejęcie energii wyładowania atmosferycznego i bezpieczne przekazanie jej do ziemi. Cały układ składa się z trzech kluczowych części:

• zwodów montowanych na dachu,
• przewodów odprowadzających biegnących wzdłuż elewacji,
• uziomów fundamentowych lub sztucznych.

Dzięki takiej konfiguracji budynek jest skutecznie chroniony przed pożarem, groźnymi przepięciami oraz destrukcyjnymi skutkami impulsów elektromagnetycznych. Aby instalacja rzeczywiście spełniała swoją funkcję, jej projektowanie i montaż muszą być ściśle podporządkowane rygorystycznym normom PN-EN 62305:2011 oraz PN-E-05003-01:1986. Kluczem do niezawodnego działania systemu jest nie tylko stosowanie certyfikowanych materiałów, takich jak bednarki czy specjalistyczne złącza, ale także zachowanie odpowiednich odstępów izolacyjnych i dbałość o kompatybilność elektromagnetyczną. Z uwagi na złożoność techniczną, prace te powinny zostać powierzone wyłącznie wykwalifikowanym fachowcom posiadającym aktualne uprawnienia SEP G1.

Jak wygląda piorunochron? Kluczowe informacje o systemach odgromowych

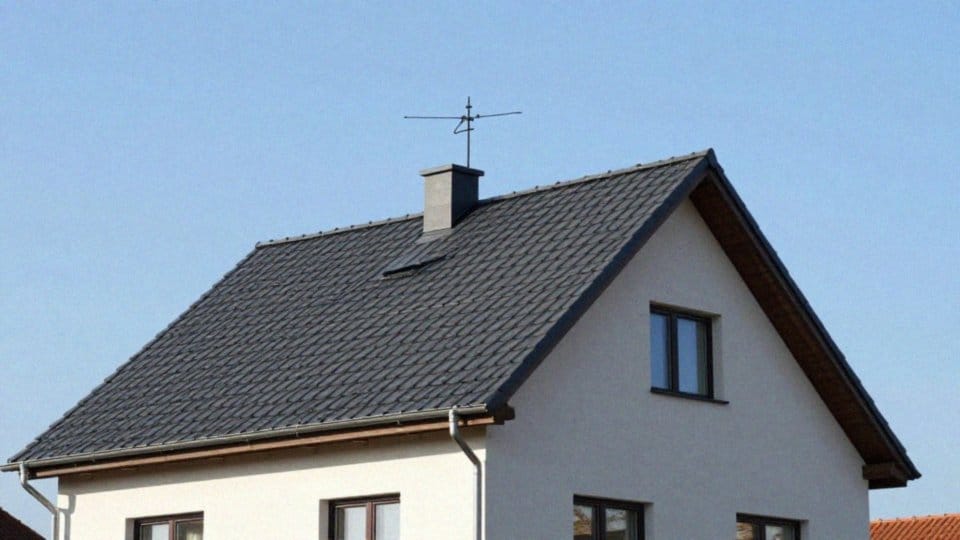

Czy dom musi mieć instalację odgromową?

Kwestie montażu instalacji odgromowej w domach jednorodzinnych są ściśle określone przez przepisy prawa budowlanego oraz fachową analizę ryzyka. Polska norma PN-E-05003-01:1986 wskazuje jednoznacznie, że systemy te stają się obowiązkowe, gdy budynek przekracza 15 metrów wysokości lub jego powierzchnia zabudowy jest większa niż 500 metrów kwadratowych.

Rola projektanta sprowadza się tu do wnikliwej oceny zagrożenia piorunowego. Musi on wziąć pod uwagę wiele czynników, począwszy od:

• specyficznej lokalizacji działki,
• konstrukcji więźby dachowej,
• rodzaju zastosowanych pokryć,
• ewentualnej obecności materiałów łatwopalnych.

W obiektach o podwyższonym profilu zagrożenia montaż ochrony przestaje być jedynie formalnością, stając się kluczowym wymogiem technicznym. Nawet jeśli prawo nie nakazuje instalacji piorunochronu w każdym przypadku, warto potraktować go jako niezbędną inwestycję w bezpieczeństwo domowników i ochronę majątku.

Czy piorunochron przyciąga pioruny? Mity i fakty o ochronie przed burzą

Profesjonalnie wykonany system, uzupełniony o ograniczniki przepięć oraz połączenia wyrównawcze, skutecznie minimalizuje ryzyko wybuchu pożaru czy awarii wrażliwej elektroniki wskutek wyładowań. Ostateczną decyzję o zabezpieczeniu budynku najlepiej podjąć już na etapie planowania, opierając się na rzetelnej ocenie ryzyka przygotowanej przez specjalistę.

Kiedy w projekcie domu uwzględnić instalację odgromową?

Projektowanie instalacji odgromowej warto zaplanować już na etapie tworzenia dokumentacji budowlanej. Dokumentacja ta musi być zgodna z rygorystycznymi normami PN-EN 62305-2, a konieczność jej sporządzenia wynika bezpośrednio z analizy ryzyka oraz obliczonego wskaźnika zagrożenia piorunowego.

Podczas przygotowywania założeń projektant bierze pod lupę geometrię budynku, uwzględniając nie tylko wysokość i powierzchnię dachu, ale również użyte do budowy materiały. Na tej podstawie ustala klasę instalacji LPS i dobiera odpowiednią technikę ochrony:

• metodę kąta ochronnego,
• toczącej się kuli,
• oczko.

Wybór konkretnego rozwiązania determinuje układ zwodów pionowych i poziomych oraz przebieg przewodów odprowadzających. Równie istotne jest precyzyjne wyznaczenie punktów uziemiających, w tym uziomu fundamentowego czy sztucznego, a także rozmieszczenie złączy kontrolnych i probierczych. Całość opracowania powinna również uwzględniać system połączeń wyrównawczych oraz ochrony przeciwprzepięciowej, co stanowi fundament bezpieczeństwa dla wrażliwej elektroniki wewnątrz domu.

Jak zrobić piorunochron? Praktyczny poradnik montażu

Przepisy wymagają, aby instalacja była w pełni spójna z konstrukcją obiektu. Takie podejście pozwala na optymalne rozmieszczenie zabezpieczeń, co pozwala uniknąć niepotrzebnych i kosztownych przeróbek w gotowym już budynku.

Jak zaprojektować instalację odgromową dla domu?

Solidne projektowanie systemów odgromowych opiera się na wytycznych normy PN-EN 62305, która wyznacza standardy doboru klasy ochrony LPS. Cały proces inicjuje obliczenie wskaźnika zagrożenia piorunowego, co pozwala na precyzyjne wskazanie metody projektowej – czy to poprzez:

• kąt ochronny,
• siatkę oczek,
• toczenie kuli po bryle budynku.

Kluczowy etap prac polega na starannym rozmieszczeniu zwodów na dachu. Wykorzystanie atestowanych uchwytów gwarantuje nie tylko trwałość, ale przede wszystkim skuteczność w przechwytywaniu wyładowań. Następnie wytycza się trasy przewodów odprowadzających, łączących dach z systemem uziemień. Tutaj projektant ma do wyboru kilka rozwiązań:

• uziomy fundamentowe,
• uziomy otokowe,
• wykorzystanie naturalnych elementów przewodzących w konstrukcji obiektu.

Nie można zapomnieć o złączach kontrolnych, które są niezbędne do regularnych pomiarów rezystancji uziemienia. Dobierając materiały, takie jak bednarka czy złącza, musimy pamiętać o unikaniu korozji kontaktowej, stawiając na metale kompatybilne elektrochemicznie. Profesjonalne podejście wymaga także uwzględnienia zasad EMC, co pozwala skutecznie ograniczyć negatywny wpływ indukcji na wewnętrzne instalacje elektryczne. Finalnym efektem jest metryka instalacji – dokument kluczowy dla późniejszych przeglądów, który powinien uwzględniać również ewentualną rozbudowę systemu w przyszłości bez utraty jego sprawności.

Czy instalacja odgromowa jest obowiązkowa? Przepisy i zalecenia

Jak działają zwody i przewody odprowadzające?

Maszty, czyli tak zwane zwody pionowe, pełnią rolę pierwszego ogniwa w łańcuchu ochrony, przejmując na siebie energię wyładowań. Towarzyszą im zwody poziome rozciągnięte na dachu, które niczym sieć wyłapują prąd i bezpiecznie kierują go do przewodów odprowadzających. Ich zadanie jest proste: sprowadzić energię do ziemi najkrótszą możliwą drogą, ograniczając tym samym ryzyko niebezpiecznych przeskoków iskrowych wewnątrz budynku.

O skuteczności całej instalacji decydują przede wszystkim:

• złącza odgromowe, które gwarantują nie tylko trwałość mechaniczną konstrukcji, ale także niską rezystancję,
• prowadzenie przewodów po elewacji, które należy bezwzględnie dbać o zachowanie odpowiednich odstępów od innych instalacji,
• przewody w izolacji wysokonapięciowej, które skutecznie tłumią napięcia rozproszeniowe w ciasnej zabudowie,
• uziomy – fundamentowe lub tradycyjna bednarka wkopana w grunt, które rozpraszają prąd w ziemi,
• kompatybilność elektromagnetyczną, aby pole generowane przez wyładowanie nie uszkodziło domowej elektroniki.

Właściwa geometria wszystkich tych elementów to podstawa, która zamienia zagrożenie uderzeniem pioruna w kontrolowany i bezpieczny proces rozładowania.

Jak powstaje piorun? Poznaj sekrety wyładowań atmosferycznych

Jak wykonać uziom i zmierzyć jego rezystancję?

Wykonanie uziomu zawsze zaczyna się od rzetelnego projektu technicznego. W przypadku uziomu fundamentowego, stalowy otok układamy na warstwie chudego betonu wzdłuż całego obrysu budynku. Jeśli jednak mamy do czynienia z obiektem już istniejącym lub trudnym podłożem, sięgamy po uziomy sztuczne, na przykład w formie zamkniętej pętli wykonanej z taśmy stalowej.

Kluczowe elementy stalowe łączymy z instalacją odgromową za pomocą dedykowanych złączy. To rozwiązanie nie tylko gwarantuje trwałość mechaniczną, ale przede wszystkim zapewnia pełne bezpieczeństwo systemu. Nie wolno zapominać o zabezpieczeniu antykorozyjnym wszystkich styków oraz części znajdujących się bezpośrednio w ziemi, co znacząco wydłuża żywotność całej instalacji.

Każdy przewód uziemiający musi być wyposażony w złącze probiercze. Umożliwia ono łatwe rozłączenie układu, gdy przychodzi czas na kontrolny pomiar rezystancji. Takie prace powierzamy wykwalifikowanemu specjaliście, który dysponuje certyfikowanym sprzętem pomiarowym. Finalnym efektem jest protokół pomiarowy, będący kluczową częścią dokumentacji budynku.

Czy piorunochron chroni przed piorunami? Jak działa i jakie ma ograniczenia?

Regularna weryfikacja parametrów uziemienia – zarówno po zakończeniu montażu, jak i w trakcie użytkowania – to nie tylko wymóg normatywny, ale przede wszystkim gwarancja, że prąd piorunowy zostanie bezpiecznie rozproszony w gruncie.

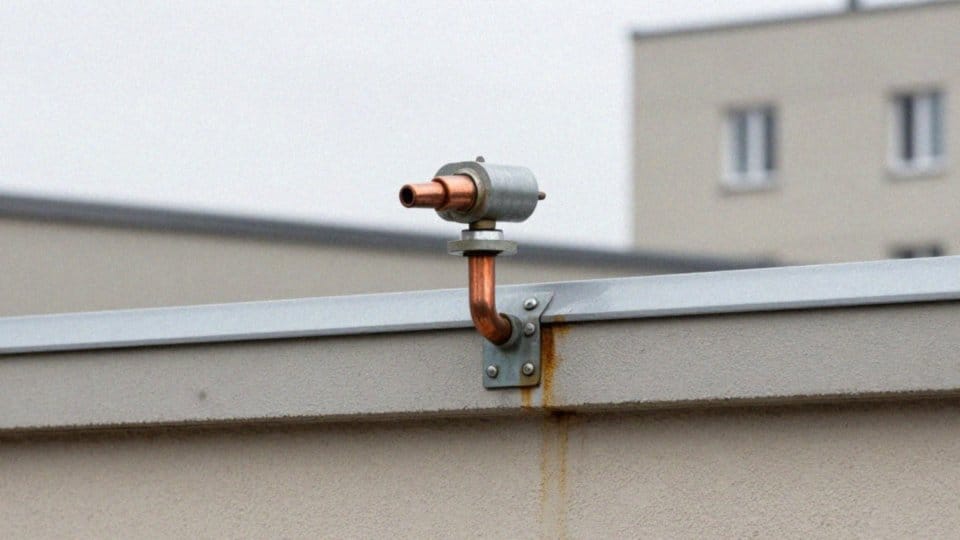

Jak utrzymywać i kontrolować instalację odgromową?

Aby instalacja odgromowa skutecznie chroniła budynek, nie wystarczy jej zainstalować – kluczowa jest regularna konserwacja i coroczne przeglądy. W specyficznych przypadkach, zależnie od klasy LPS oraz lokalizacji, kontrole mogą być wymagane częściej. Zadanie to zawsze powinno spoczywać w rękach elektryka posiadającego uprawnienia SEP G1.

Serwisant podczas wizyty przeprowadza szereg działań mających na celu utrzymanie systemu w pełnej sprawności, w tym:

• sprawdzenie ciągłości elektrycznej przewodów i połączeń,
• weryfikacja dokręcenia złączy odgromowych,
• ocena stanu technicznego elementów zamocowanych na dachu,
• dbanie o stabilność zwodów poziomych i uchwytów,
• konserwacja złączy probierczych oraz usuwanie ognisk korozji.

Kluczowy element przeglądu stanowią pomiary rezystancji uziemień, wykonywane każdorazowo po rozłączeniu złącza probierczego. Wyniki trafiają do profesjonalnego protokołu, który wraz z aktualną metryką instalacji jest niezbędny dla właściciela nieruchomości. Nie można przy tym zapominać o ochronie wewnętrznej – kontroli podlegają zarówno połączenia wyrównawcze, jak i kondycja ograniczników przepięć.

Czy telefony przyciągają pioruny? Fakty i zasady bezpieczeństwa

Warto pamiętać, że każda modyfikacja struktury budynku czy samej sieci elektrycznej wymusza aktualizację metryki. Regularny serwis pozwala na wczesne wykrycie usterek mechanicznych i elektrycznych, co znacząco obniża ryzyko pożaru oraz chroni delikatną elektronikę przed awariami. Zatrudnienie fachowców z aktualnymi uprawnieniami SEP to gwarancja, że wszystkie prace zostaną wykonane zgodnie z obowiązującymi normami bezpieczeństwa.

Ile kosztuje instalacja odgromowa?

Zabezpieczenie typowego domu jednorodzinnego przed piorunami to wydatek rzędu 1,5 do 3 tys. złotych. Ostateczna kwota zależy jednak od wielu zmiennych, w tym:

• metrażu budynku,
• stopnia skomplikowania konstrukcji dachu,
• przyjętej klasy ochrony.

W cenę wliczane są niezbędne komponenty, takie jak:

• przewody,
• dedykowane uchwyty,
• złącza,
• bednarka.

Jeśli projekt wymusza zastosowanie uziomu otokowego, musisz liczyć się z dodatkowymi kosztami prac ziemnych. Znacznie bardziej ekonomicznym rozwiązaniem jest uziom fundamentowy, o ile pomyślisz o nim już na etapie wylewania ław. Na finalną wycenę wpływają także aspekty logistyczne, w tym:

• utrudniony dostęp do połaci dachowych,
• konieczność zastosowania niestandardowych elementów mocujących,
• rozbudowany zakres prac przy połączeniach wyrównawczych i ogranicznikach przepięć.

Pamiętaj, że inwestycja obejmuje nie tylko sam osprzęt, ale również profesjonalny projekt oraz montaż wykonany przez fachowców. Całość musi zostać zweryfikowana poprzez pomiary rezystancji uziemienia, po których otrzymasz protokół odbiorczy i zaktualizowaną metrykę instalacji. Warto pamiętać o zarezerwowaniu w domowym budżecie środków na okresowe przeglądy techniczne, które gwarantują niezawodność systemu i realne bezpieczeństwo domowników. Biorąc pod uwagę ryzyko pożaru czy kosztownej awarii elektroniki, instalacja odgromowa jest rozsądną i wysoce opłacalną inwestycją w ochronę Twojego mienia.
