Co to jest siłownik hydrauliczny?
Siłownik hydrauliczny to kluczowy element zamieniający energię ciśnienia oleju na ruch mechaniczny. Typowa konstrukcja bazuje na:
- cylindrze,
- tłoku,
- tłoczysku,
- systemie precyzyjnych uszczelnień.
Te podzespoły odpowiadają za generowanie ruchu posuwistego lub obrotowego, determinując tym samym wydajność całego systemu. Dobór właściwego urządzenia zależy wyłącznie od specyfiki projektowanej maszyny. Modele jednostronnego działania wykonują pracę tylko w jednym kierunku, podczas gdy wersje dwustronne wymagają zasilania obu komór, co pozwala na pełną kontrolę wysuwu i powrotu.
W bardziej złożonych zastosowaniach sięga się po rozwiązania specjalistyczne, takie jak:
- kompaktowe siłowniki teleskopowe do dużych wysuwów,
- warianty nurnikowe,
- mechanizmy obrotowe.
Projektant musi zawsze brać pod uwagę szereg parametrów technicznych, począwszy od:
- skoku roboczego,
- średnicy tłoka,
- ciśnienia nominalnego,
- dopuszczalnego udźwigu.
Prawidłowa integracja tych komponentów to fundament bezpieczeństwa oraz długowieczności całej maszyny. Warto pamiętać, że staranna selekcja siłownika przekłada się nie tylko na płynność operacji, ale także na optymalną efektywność energetyczną układu.
Jak dobrać siłownik do konkretnego zastosowania?
| Parametr | Opis | Znaczenie dla doboru |
|---|---|---|
| Rodzaj ruchu | Kierunek i charakterystyka działania | Decyduje o typie siłownika (jednostronny/dwustronny) |
| Ciśnienie robocze | Ciśnienie w systemie hydraulicznym | Musi być kompatybilne z ciśnieniem systemu |
| Siła | Wymagana siła generowana przez siłownik | Zależy od ciśnienia i powierzchni tłoka |
| Warunki pracy | Środowisko, w którym pracuje siłownik | Wpływają na wybór uszczelnień i materiałów |
| Zastosowanie siłownika | Charakterystyka maszyn i urządzeń | Wymaga analizy charakterystyk maszyn |
Wybór właściwego siłownika hydraulicznego zaczyna się od doprecyzowania charakteru ruchu: czy urządzenie ma pracować liniowo, czy może obrotowo. Następnie trzeba ocenić obciążenia, precyzyjnie określając siłę pchającą i ciągnącą, oraz wyznaczyć niezbędny skok tłoka. Równie istotne są warunki otoczenia – temperatura, ryzyko zanieczyszczeń chemicznych oraz intensywność eksploatacji bezpośrednio wpływają na żywotność podzespołów.
W sytuacjach wymagających podnoszenia ładunków lub obsługi ludzi kluczowe staje się też odpowiednie dobranie współczynnika bezpieczeństwa. Podczas projektowania należy zwrócić baczną uwagę na stabilność tłoczyska, ponieważ przy większych wysunięciach pojawia się ryzyko jego wyboczenia. Sposób montażu trzeba natomiast przemyśleć tak, by optymalnie rozkładał naprężenia w całej konstrukcji maszyny.
Dziś inżynierom przychodzą z pomocą dedykowane kreatory hydrauliczne, które pozwalają szybko obliczyć teoretyczne parametry i dopasować skok w milimetrach. Pamiętajmy również, że sam siłownik to tylko część większego układu. Jego specyfikacja musi ściśle współgrać z pompą wyporową oraz systemem sterowania.
Aby uniknąć kosztownych awarii zaworów czy przedwczesnego zużycia uszczelek, niezbędna jest dbałość o czystość cieczy roboczej poprzez rzetelną filtrację oleju. Jeśli w projekcie występuje więcej siłowników, trzeba zadbać o ich synchroniczację dla zapewnienia płynnego i równomiernego ruchu. Wreszcie, oceniając opłacalność inwestycji, warto wyjść poza cenę zakupu, biorąc pod uwagę dostępność serwisu oraz łatwość wymiany części eksploatacyjnych.
Jak obliczyć siłę siłownika?
Teoretyczną siłę siłownika wyznaczamy, mnożąc ciśnienie robocze przez powierzchnię tłoka, co opisuje zależność F = p * A. Wartość pola A zależy od konstrukcji urządzenia:
- w przypadku siły pchającej bierzemy pod uwagę całą powierzchnię tłoka,
- natomiast przy sile ciągnącej musimy odjąć przekrój poprzeczny tłoczyska.
W realnych warunkach pracy musimy uwzględnić współczynnik sprawności η, który kompensuje straty wynikające z tarcia uszczelnień oraz wewnętrznych nieszczelności. Siła użyteczna stanowi zatem iloczyn tej sprawności i siły teoretycznej. Zazwyczaj wartość η oscyluje w granicach 0,85–0,95, a jej dokładny poziom jest ściśle powiązany z precyzją wykonania poszczególnych elementów hydraulicznych.
Planując obliczenia, warto pamiętać o zachowaniu spójności jednostek. Rekomenduję przeliczanie pola powierzchni na metry kwadratowe, a ciśnienia na niutony na metr kwadratowy, co pozwoli uniknąć błędów projektowych. W układach dynamicznych nie wolno także zapominać o wpływie sił bezwładności oraz oporach mechanicznych konstrukcji.
Szybkość ruchu siłownika jest pochodną wydajności pompy oraz pola powierzchni komory, w której pracuje tłok. Kluczowym etapem projektowania jest ponadto wyliczenie objętości oleju wymaganej do pełnego skoku – otrzymujemy ją poprzez pomnożenie powierzchni przez długość ruchu tłoka. Takie rzetelne podejście do szacunków gwarantuje, że układ będzie wydajny i zachowa pełną stabilność nawet w obliczu zmiennego obciążenia.
Jak dobrać skok i długość tłoczyska siłownika?
Wybór odpowiedniej długości skoku to fundament projektowania maszyny, determinujący zarówno zakres jej pracy, jak i przestrzeń niezbędną do montażu. Obliczając wymiary siłownika, koniecznie dolicz zapas na tłoczysko ukryte wewnątrz cylindra, mając zawsze na uwadze fizyczne ograniczenia miejsca w urządzeniu.
Gdy standardowy wysuw okazuje się niewystarczający, z pomocą przychodzą niezawodne rozwiązania teleskopowe. Przy projektowaniu długich tłoczysk kluczową kwestią jest analiza ryzyka wyboczenia, szczególnie jeśli maszyna ma pracować pod znacznym obciążeniem osiowym lub mimośrodowym.
Pamiętaj, że zwiększenie udźwigu i zasięgu automatycznie wymusza zastosowanie tłoczysk o większej średnicy, co korzystnie wpływa na sztywność całej konstrukcji. Taka modyfikacja nie pozostaje jednak bez echa w układzie hydraulicznym: zmienia powierzchnię roboczą tłoka, a tym samym siłę urządzenia oraz zapotrzebowanie na olej w każdym cyklu.
Warto również pamiętać, że parametry geometryczne bezpośrednio kształtują dynamikę pracy urządzenia – prędkość wysuwu jest bezpośrednią pochodną wydajności pompy i przekroju komory. Na finalny wymiar zabudowy oraz zakres ruchu wpływają także wybrane akcesoria, takie jak:
- przeguby,
- oczka,
- sworznie mocujące.
Stosowanie odpowiednich współczynników bezpieczeństwa przy obliczaniu stabilności tłoczyska to najprostszy sposób, by uchronić maszynę przed kosztownymi awariami i trwałymi odkształceniami w trakcie intensywnej eksploatacji.

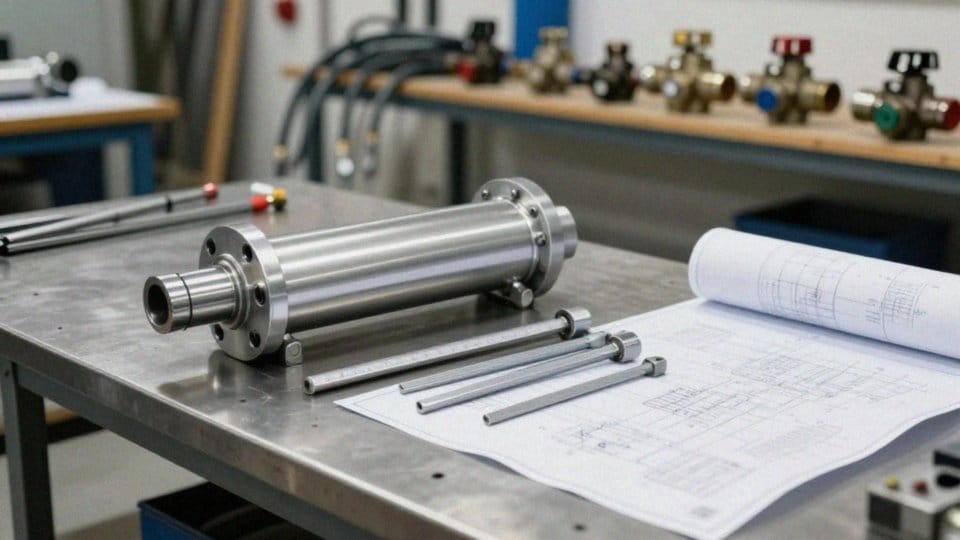

Jak dopasować ciśnienie pracy do układu hydraulicznego?
Optymalne ustawienie ciśnienia roboczego zależy od ścisłej współpracy między siłownikiem a resztą hydrauliki, w tym:
- pompą,
- przewodami,
- zaworami.
Aby precyzyjnie ustalić potrzebne wartości, należy wyjść od analizy siły obciążenia w stosunku do powierzchni tłoka, nie zapominając przy tym o uwzględnieniu naturalnych strat ciśnienia w układach sterowania. Wprowadzenie współczynnika bezpieczeństwa to podstawa ochrony maszyny przed przeciążeniami i nagłymi awariami. Projektując układ, warto skupić się na trzech filarach:
- weryfikacji wytrzymałości wszystkich komponentów pod kątem zaworów bezpieczeństwa,
- dopasowaniu wydajności pompy do pożądanej prędkości wysuwu,
- dbaniu o odpowiednią lepkość i temperaturę oleju.
Warto pamiętać, że zaniedbania w kwestii czystości płynu roboczego często prowadzą do poważnych problemów, takich jak kawitacja czy szybkie niszczenie uszczelnień. Równie istotną rolę odgrywają zawory przelewowe i ograniczające, które dbają o stabilność pracy przy zmiennym obciążeniu. Prawidłowy dobór tych zabezpieczeń nie tylko gwarantuje płynność ruchów maszyny, ale też znacząco obniża ryzyko nieszczelności i przedwczesnego zmęczenia materiału. Troska o te detale to najlepsza inwestycja w długowieczność całego systemu.

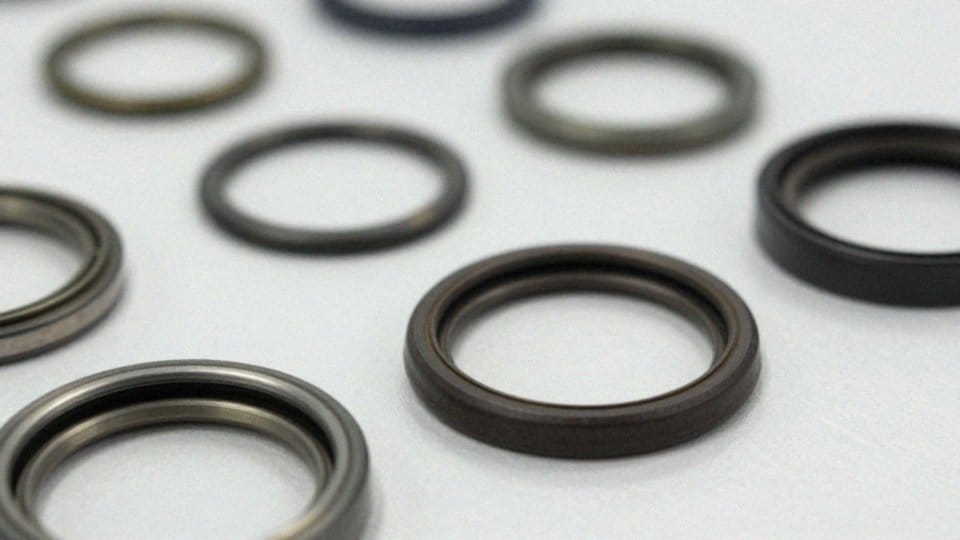

Jak wybrać uszczelnienia i materiały do siłownika?
Dobór właściwych uszczelnień to fundament sprawnego działania każdego siłownika. Od tej decyzji bezpośrednio zależy zarówno stopień tarcia wewnętrznego, jak i ogólna żywotność urządzenia. W praktyce inżynierskiej musimy odróżniać elementy statyczne od ruchomych, stosując dopasowane do nich komponenty, takie jak:
- pierścienie samouszczelniające,
- uszczelki tłokowe,
- uszczelnienia antyodsysające.
Materiał, z którego wykonane są uszczelki – czy to wytrzymały poliuretan, PTFE, czy specjalistyczne elastomery – dobieramy w oparciu o konkretne środowisko pracy. Kluczowe parametry to:
- temperatura,
- rodzaj zastosowanego oleju hydraulicznego,
- prędkość liniowa ruchu.
W maszynach pracujących pod znacznym obciążeniem najlepiej sprawdzają się tworzywa o podwyższonej odporności na ścieranie. Bagatelizowanie tych zależności często kończy się nieszczelnościami, które nie tylko obniżają wydajność maszyny i wywołują spadki ciśnienia, ale też prowadzą do zanieczyszczenia układu olejowego. Pamiętajmy, że sama jakość części to nie wszystko. Niezawodność układu gwarantuje również staranny montaż oraz utrzymanie idealnej gładkości powierzchni współpracujących. Warto również myśleć przyszłościowo o kosztach eksploatacji, wybierając rozwiązania serwisowalne i łatwo dostępne na rynku. Regularne przeglądy powinny uwzględniać dokładną inspekcję stanu uszczelnień. Jeśli urządzenie pracuje w ekstremalnych warunkach, zawsze trzymajmy się technologii rekomendowanych przez producenta, co pozwala zachować pełną integralność całego systemu hydraulicznego.
Jak zapewnić filtrację i konserwację siłownika?
Dbanie o jakość oleju i kondycję siłowników to fundament długiej oraz bezawaryjnej pracy każdej maszyny. Utrzymanie czystości cieczy zgodnie z normami ISO pozwala znacząco wydłużyć życie uszczelnień i wewnętrznych podzespołów. Warto wyposażyć układ w:
- filtry powrotne,
- filtry ssawne,
- bypassy,
- które skutecznie wyłapują zanieczyszczenia generowane podczas codziennej pracy.
Solidny plan przeglądów to absolutna konieczność. Podczas rutynowych inspekcji sprawdzaj przede wszystkim szczelność systemu, aby uniknąć spadków ciśnienia oraz wycieków zewnętrznych. W ramach okresowego serwisu skup się na:
- wyeliminowaniu ewentualnych luzów na mocowaniach i przegubach,
- uważnym obserwowaniu temperatury pracy,
- prędkości wysuwu siłownika,
- kontroli stopnia degradacji oleju.
Nowoczesne instalacje warto dozbroić w specjalistyczne systemy diagnostyczne. Czujniki ciśnienia, położenia czy przechyłu pozwalają na bieżąco śledzić parametry pracy, co otwiera drogę do konserwacji zapobiegawczej opartej na faktycznym stanie technicznym, a nie na teoretycznych interwałach. Pamiętaj, by każdą wykonaną czynność serwisową odnotowywać w dokumentacji technicznej, zgodnie z wytycznymi producenta. Taka dyscyplina nie tylko przekłada się na wyższą wydajność, ale przede wszystkim drastycznie ogranicza ryzyko kosztownych, nieplanowanych przestojów. Wymiana zużytych elementów „od ręki”, gdy tylko pojawią się pierwsze sygnały ostrzegawcze, zostaje najskuteczniejszą metodą ochrony całego układu przed poważniejszą awarią.
