Co to są parametry siłownika hydraulicznego?
Parametry siłownika hydraulicznego stanowią o wydajności całego układu napędowego, wyznaczając jednocześnie jego techniczne granice. Kluczowe wymiary geometryczne, takie jak:
- średnica tłoka,
- grubość tłoczyska,
- skok,
- masa całego urządzenia.
Bezpośrednio kształtują one powierzchnię roboczą i wewnętrzną objętość cylindra. To właśnie od nich zależy sprawność mechaniczna konstrukcji. Podczas pracy urządzenia decydujące znaczenie mają:
- ciśnienie operacyjne,
- maksymalne dopuszczalne obciążenie.
Parametry te przekładają się na moc, z jaką siłownik może pchać lub ciągnąć ładunek. Projektując układ, trzeba również zwrócić uwagę na wymiary montażowe, czyli:
- całkowitą długość,
- rodzaj stosowanych zakończeń,
które muszą być dopasowane do konkretnej aplikacji. Trwałość jednostki zależy od zastosowanych rozwiązań technicznych, w tym od jakości:
- uszczelnień zgarniających,
- materiałów odpornych na korozję.
Wybór odpowiedniego typu urządzenia – od klasycznego tłokowego, przez nurnikowe i teleskopowe, aż po warianty tandemowe czy obrotowe – jest podyktowany specyficznymi wymaganiami danego mechanizmu. Warto pamiętać, że sprawne funkcjonowanie systemu zapewniają odpowiednio przemyślane porty, przez które płynie medium pod ciśnieniem, oraz precyzyjnie dobrany mechanizm powrotu tłoka, różniący konstrukcje jednostronne od dwustronnych.
Jakie parametry siłownika hydraulicznego są kluczowe?
| Parametr | Opis / Wpływ | Jednostka / Uwagi |
|---|---|---|
| Średnica tłoka | Wpływa na siłę siłownika | Większy tłok = większa siła |
| Skok tłoka | Maksymalna odległość wysunięcia tłoka | Istotny przy wyborze |
| Ciśnienie robocze | Wskazuje na maksymalne obciążenie | Wyrażane w barach |
| Powierzchnia robocza tłoka | Powierzchnia kontaktu z płynem hydraulicznym | Informuje użytkownika |
Wybór właściwego siłownika do maszyn rolniczych, leśnych czy budowlanych to skomplikowany proces, w którym należy wziąć pod uwagę dwanaście kluczowych parametrów. Fundamentem jest tu ciśnienie robocze, które bezpośrednio determinuje bezpieczeństwo oraz realną obciążalność całego układu. Aby system działał poprawnie, warto zestawić je z siłą, jaką ma generować powierzchnia tłoka. Właściwa średnica tłoka wpływa na końcową moc urządzenia, podczas gdy średnica tłoczyska odpowiada za stabilność konstrukcyjną i wytrzymałość na siły poprzeczne.
Istotnym etapem projektowania jest również:
- określenie skoku siłownika, czyli maksymalnego zakresu ruchu,
- jego objętości, która definiuje zapotrzebowanie na olej i gabaryty zbiornika.
Dynamikę pracy można precyzyjnie dostroić za pomocą zaworów dławiących, które pozwalają kontrolować prędkość i czas reakcji systemu. Równie ważne są kwestie montażowe; typ mocowania i rodzaj zakończeń muszą być ściśle dopasowane do konstrukcji samej maszyny. W trudnych warunkach terenowych krytyczne znaczenie mają uszczelnienia – te wewnętrzne odpowiadają za żywotność układu, natomiast zgarniające chronią przed niszczącym wpływem pyłu i zanieczyszczeń.
Dzisiejsi inżynierowie często sięgają po cyfrowe konfiguratory i kalkulatory parametrów teoretycznych, co pozwala idealnie skorelować masę siłownika i użyte materiały z intensywnością przyszłej eksploatacji. Całości dopełniają przemyślany układ portów zasilających oraz zastosowanie zamka siłownika, zapewniającego pełną kontrolę nad ruchem hydraulicznym.
Czym różni się siła pchająca od siły ciągnącej siłownika?
Różnica między siłą pchającą a ciągnącą w siłowniku dwustronnego działania bierze się z konstrukcji tłoka. Siła pchająca generowana jest podczas wysuwu tłoczyska i zależy od pełnej powierzchni tłoka, na którą bezpośrednio oddziałuje ciśnienie oleju. W przypadku ruchu powrotnego, czyli cofania się tłoczyska, sprawa wygląda inaczej: pole powierzchni czynnej zostaje pomniejszone o przekrój samego tłoczyska. W efekcie, przy identycznym ciśnieniu, siła pchająca jest zawsze większa od ciągu.
Problem ten nie występuje w siłownikach jednostronnych, gdzie praca odbywa się tylko w jedną stronę, co naturalnie eliminuje wspomnianą asymetrię. Planując realne osiągi układu, nie można jednak polegać wyłącznie na obliczeniach teoretycznych. Należy uwzględnić:
- opory stawiane przez uszczelnienia,
- tarcie wewnętrzne,
- straty energii wywołane dławieniem przepływającej cieczy.
Parametry te bezpośrednio rzutują na prędkość pracy oraz efektywność przenoszenia obciążeń. Inżynierowie muszą precyzyjnie operować obiema wartościami, by zagwarantować stabilność maszyny, zwłaszcza przy operacjach wymagających dokładnego sterowania ciężkimi ładunkami. Pominięcie różnic między stroną tłokową a tłoczyskową podczas projektu to prosta droga do błędnego doboru podzespołów i niewłaściwej oceny wydajności całego systemu.
Jak obliczyć siłę naporu siłownika hydraulicznego?
Obliczanie siły generowanej przez siłownik hydrauliczny opiera się na prostym, ale kluczowym wzorze: siła to iloczyn ciśnienia oraz powierzchni roboczej tłoka. W układzie SI, aby otrzymać wynik w niutonach, musimy operować paskalami oraz powierzchnią wyrażoną w metrach kwadratowych. Przykładowo, przy ciśnieniu rzędu 20 MPa i tłoku o średnicy 80 mm, powierzchnia wynosi około 0,00503 m². Generowana w ten sposób teoretyczna siła przekracza 100 tysięcy niutonów, co w przeliczeniu daje imponujące 10,26 tony.
W praktyce inżynierskiej musimy rozróżnić siłę pchającą od ciągnącej. Pierwsza z nich wykorzystuje pełne pole powierzchni koła tłoka. Z kolei przy wysuwie odwrotnym, czyli sile ciągnącej, musimy odjąć pole przekroju poprzecznego tłoczyska, co naturalnie zmniejsza dostępną powierzchnię czynną.
Podczas projektowania układu nie można poprzestać na samym wzorze. Kluczowe jest uwzględnienie:
- współczynnika bezpieczeństwa,
- ewentualnych strat ciśnienia na przewodach,
- sprawności mechanicznej całego mechanizmu.
Aby przyspieszyć ten proces, specjaliści chętnie sięgają po dedykowane kalkulatory lub zaawansowane konfiguratory online, które pozwalają błyskawicznie zweryfikować przyjęte założenia. Pamiętajmy również, że rzetelna analiza wymaga określenia:
- objętości siłownika,
- przepływu płynu,
- docelowej prędkości pracy.
Jeśli natomiast mamy do czynienia z dynamiką obciążenia, konieczne będzie włączenie do obliczeń sił bezwładności oraz występujących przyspieszeń, które wpływają na stabilność pracy układu.

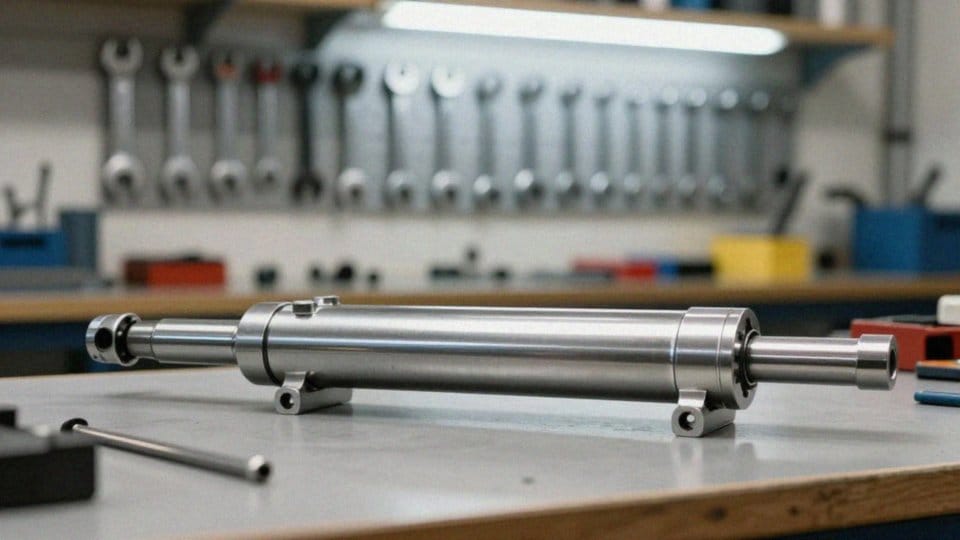

W jaki sposób parametry siłownika wpływają na udźwig?
Wydajność układu hydraulicznego w dużej mierze zależy od maksymalnej siły naporu generowanej przez mechanizm, na co wpływają trzy główne czynniki:
- podniesienie ciśnienia roboczego lub powiększenie powierzchni tłoka, co bezpośrednio zwiększa potencjał urządzenia,
- solidność konstrukcji; grubość tłoczyska decyduje o sztywności całego systemu i jego odporności na niekorzystne obciążenia boczne,
- sposób zamocowania; dobrze dobrane sworznie, uchwyty czy kołnierze zapobiegają punktowym przeciążeniom poprzez właściwe rozłożenie sił.
Projektując zasięg pracy, musimy wziąć pod uwagę skok tłoka oraz objętość cylindra, od których zależy zapotrzebowanie na olej potrzebny do uniesienia ciężaru. W sytuacjach wymagających dużego wysuwu w ograniczonej przestrzeni, doskonale sprawdzają się siłowniki teleskopowe, choć zauważalnie zmieniają one rozkład masy i położenie środka ciężkości całej maszyny. Ostateczna trwałość systemu zależy od szczelności układu, ponieważ nawet niewielkie spadki ciśnienia wynikające z zużytych uszczelek mogą obniżyć parametry pracy. Warto pamiętać, że środowisko ma tu ogromne znaczenie; czystość oleju hydraulicznego jest kluczowa dla zachowania sprawności komponentów. Dlatego inżynierowie przy projektowaniu maszyn skrupulatnie uwzględniają dynamikę obciążeń oraz zmęczenie materiału, aby zagwarantować niezawodność urządzenia w każdych warunkach eksploatacyjnych.

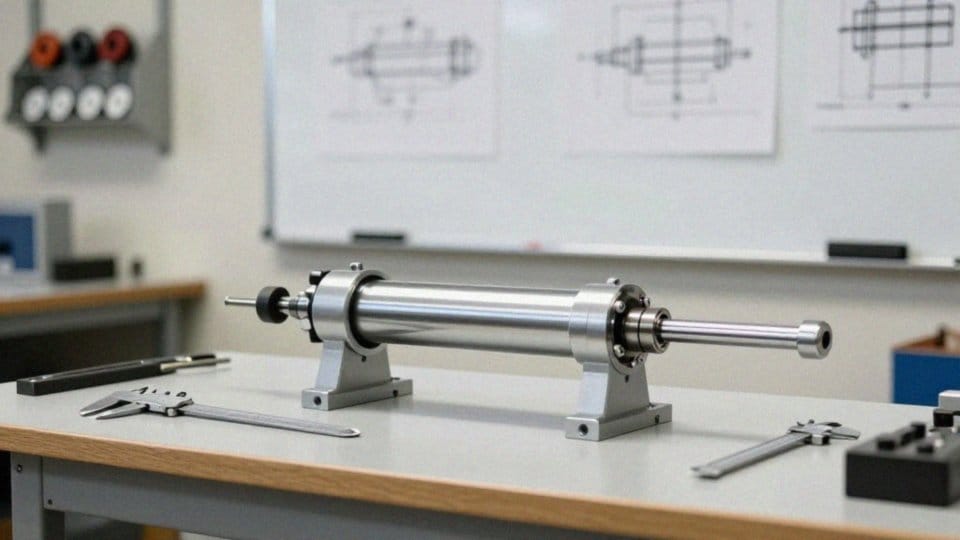

Jak określić wymagany skok siłownika?
Dobór odpowiedniego skoku siłownika to fundament projektowania układów napędowych, który zaczyna się od precyzyjnego wyznaczenia zakresu ruchu roboczego. Musisz dokładnie wiedzieć, jaką drogę ma pokonać element wykonawczy między punktami krańcowymi, ponieważ wpływa to bezpośrednio na wymiary zabudowy wewnątrz maszyny. Kluczowe jest uwzględnienie długości urządzenia w stanie złożonym oraz po pełnym wysunięciu, co pozwala uniknąć kolizji i przeciążeń konstrukcji.
Obliczając skok, zestaw ze sobą dwa parametry:
- rzeczywisty zakres pracy,
- długość montażowa.
Jeśli stosujesz napęd teleskopowy, pamiętaj o zsumowaniu etapów wysuwu wszystkich członów. Projektant powinien również zweryfikować ugięcie tłoczyska pod obciążeniem bocznym, by utrzymać bezpieczne tolerancje. Nie zapominaj przy tym o sposobie zamocowania – typ zakończenia siłownika musi być dopasowany do dostępnej przestrzeni, aby nie ograniczać swobody działania układu.
Pamiętaj, że prędkość pracy zależy od wydajności pompy i objętości cieczy, więc czas cyklu jest nierozerwalnie związany z długością skoku. Dobrą praktyką jest pozostawienie marginesu bezpieczeństwa, co znacząco ułatwi późniejszą eksploatację oraz serwis. W przypadku zadań wymagających stabilnego utrzymania pozycji, warto rozważyć zastosowanie zamków hydraulicznych, które wyeliminują ryzyko niekontrolowanych ruchów.
Całość systemu powinna być na koniec sprawdzona pod kątem ewentualnych odkształceń, aby zagwarantować maksymalną niezawodność w każdych warunkach pracy.
Jak dobrać siłownik hydrauliczny do maszyny?
Wybór odpowiedniego siłownika hydraulicznego to proces składający się z dziewięciu kroków, których rzetelne wykonanie gwarantuje niezawodność i bezpieczeństwo pracy całego układu. Wszystko zaczyna się od wnikliwej analizy przeznaczenia maszyny – musisz określić typ ruchu, a także wziąć pod uwagę surowe warunki operacyjne, takie jak:
- skrajne temperatury,
- wilgoć,
- potencjalne zanieczyszczenia,
- które mogłyby przyspieszyć korozję.
Fundamentem technicznym jest zestawienie mechanicznych oczekiwań z możliwościami sprzętu. Na tym etapie wyliczasz:
- maksymalne obciążenie,
- precyzyjne siły pchające i ciągnące,
- skok tłoczyska,
- prędkość jego pracy,
- bazując na ciśnieniu roboczym całego systemu.
Od Twoich ustaleń zależy wybór konstrukcji: klasyczny siłownik tłokowy sprawdzi się w większości zastosowań, jednak przy ograniczonym miejscu i potrzebie dużego wysuwu, znacznie lepszą opcją będą modele:
- teleskopowe,
- tandemowe,
- nurnikowe.
Kluczową rolę odgrywa wymiarowanie – średnice tłoka i tłoczyska muszą nie tylko wygenerować odpowiednią moc, ale również wykazać się odpornością na działanie sił bocznych. Ważna jest też kwestia montażu; solidne zakończenia, takie jak uszka czy sworznie, w połączeniu z materiałami wysokiej klasy, znacząco wydłużają życie podzespołu. Projektowanie warto wesprzeć nowoczesnymi narzędziami, takimi jak konfiguratory online czy kalkulatory parametrów, które realnie przyspieszają pracę. Pamiętaj jednak, że zakup to nie koniec. Zaplanowanie regularnego serwisu oraz dbałość o czystość oleju to inwestycja w niskie koszty eksploatacji. Po montażu przeprowadź dokładną walidację układu pod obciążeniem – optymalny czas reakcji oraz stabilna praca będą najlepszym dowodem na to, że dobór komponentu został przeprowadzony bezbłędnie.
