Co to jest siła siłownika hydraulicznego?
Siła siłownika hydraulicznego bierze się z nacisku płynu roboczego na powierzchnię tłoka. Zgodnie z prawem Pascala, siłę tę obliczamy, mnożąc pole powierzchni czynnej przez ciśnienie, co opisuje prosty wzór F = A * P. W praktyce urządzenia te zamieniają energię hydrauliczną na mechaniczną, stając się sercem wielu maszyn.
Podczas gdy siła pchająca jest ściśle uzależniona od powierzchni tłoka, to przy pracy ciągnącej musimy uwzględnić obecność tłoczyska, które pomniejsza pole powierzchni roboczej. Zależność ta dotyczy większości popularnych konstrukcji, zarówno w wariantach jednostronnych, jak i dwustronnych.
Pamiętajmy jednak, że obliczenia teoretyczne nie zawsze przekładają się idealnie na rzeczywistość. Na realną wydajność wpływają:
- opory tarcia,
- jakość uszczelnień,
- wewnętrzne nieszczelności,
- precyzja spasowania podzespołów.
O finalnych osiągach decydują również konkretne wymiary urządzenia, takie jak średnica tłoka i tłoczyska oraz użyte materiały. Z kolei dynamikę pracy siłownika w największym stopniu kształtują:
- wydatek pompy,
- swobodny przepływ oleju.
Ich wzajemna współpraca pozwala tym układom na niezawodną realizację nawet najbardziej wymagających zadań.
Jak obliczyć siłę siłownika hydraulicznego?
Wartość siły wyliczysz z prostego wzoru F = A * P, gdzie A oznacza pole powierzchni tłoka, a P to ciśnienie robocze układu. Samą powierzchnię tłoka łatwo wyznaczysz, korzystając z zależności π * (d/2)^2, w której d jest średnicą tłoka.
Pamiętaj jednak, że przy pracy pchającej bierzemy pod uwagę pełną powierzchnię, podczas gdy w ruchu ciągnącym musisz odjąć przekrój tłoczyska, aby uzyskać dokładną powierzchnię czynną. Aby otrzymać wiarygodne wyniki, zadbaj o spójność jednostek ciśnienia względem pola – przyjmij, że 1 bar odpowiada 10^5 Pa.
Teoretyczny wynik to dopiero początek, ponieważ w rzeczywistych warunkach musisz uwzględnić takie czynniki jak:
- spadek ciśnienia w przewodach,
- opory tarcia wewnętrznego.
Twoja finalna siła użyteczna zależy więc od sprawności mechanicznej oraz przyjętego współczynnika bezpieczeństwa. Dla szybkiego szacowania parametrów najwygodniej posłużyć się dedykowanym kalkulatorem siłowników. Na koniec warto wiedzieć, że 1 kN to w przeliczeniu blisko 101,97 kgf.
Czy ciśnienie robocze siłownika hydraulicznego zawsze determinuje siłę?
Ciśnienie robocze jest często definiowane prostym wzorem F = A * P, jednak w rzeczywistych warunkach siła generowana przez tłok zależy od całego szeregu czynników. Straty energii w układzie są nieuniknione, a ich źródłem bywa konstrukcja samej instalacji. Długość przewodów hydraulicznych, ich przekrój oraz gęstość złączy stawiają opór, który obniża ciśnienie docierające do elementu wykonawczego.
Nie bez znaczenia pozostaje także osprzęt sterujący. Zawory i rozdzielacze potrafią wywoływać miejscowe spadki przepływu, co bezpośrednio redukuje dostępną moc. Warto również zwrócić uwagę na stan techniczny uszczelnień i precyzję wykonania cylindra – wszelkie nieszczelności wewnętrzne to prosta droga do utraty efektywności.
Podczas projektowania musimy pamiętać o wytrzymałości materiałowej wszystkich komponentów; to one wyznaczają bezpieczne granice eksploatacji, które monitorujemy za pomocą manometrów. Dynamikę całego systemu, czyli szybkość, z jaką tłok wykonuje ruch, determinują wydatek pompy i przepływ oleju. Skoro moc hydrauliczna jest wynikiem iloczynu ciśnienia oraz wydajności zasilania, każdy element układu musi być dobrze zbalansowany.
Uniknięcie przeciążeń wymaga od inżyniera nie tylko analizy ciśnienia, ale przede wszystkim krytycznego spojrzenia na opory wewnętrzne oraz sprawdzoną przepustowość całego toru olejowego.
Czy siłownik generuje siłę pchającą i ciągnącą?
Standardowe siłowniki generują siłę zarówno podczas wypychania, jak i przyciągania, co wynika bezpośrednio z ich budowy. W modelach jednostronnych siła ciągu jest jednak słabsza, ponieważ powierzchnię czynną tłoka ogranicza przekrój tłoczyska. Inaczej wygląda to w wersjach z dwustronnym tłoczyskiem, gdzie dzięki symetrii po obu stronach układu, wartości sił w obu kierunkach niemal się pokrywają.
Projektanci, dobierając odpowiedni element, przykładają wagę do:
- typu mocowania,
- jakości uszczelnień,
- ogólnej trwałości podzespołów.
Kluczowym czynnikiem jest tu wytrzymałość powłoki chromowej na tłoczysku, która skutecznie zabezpiecza urządzenie przed korozją i przedwczesnym zużyciem. W procesie projektowym nie można pominąć wpływu geometrii całego systemu oraz parametrów zasilania na finalną wydajność. Jeśli standardowe rozwiązania nie wystarczają, zawsze istnieje możliwość zamówienia siłowników o niestandardowej średnicy czy skoku. Ostatecznie, niezależnie od budowy, to właśnie poprawne uwzględnienie obciążeń i precyzyjny dobór mocowania gwarantują stabilną pracę siłownika w każdej aplikacji.

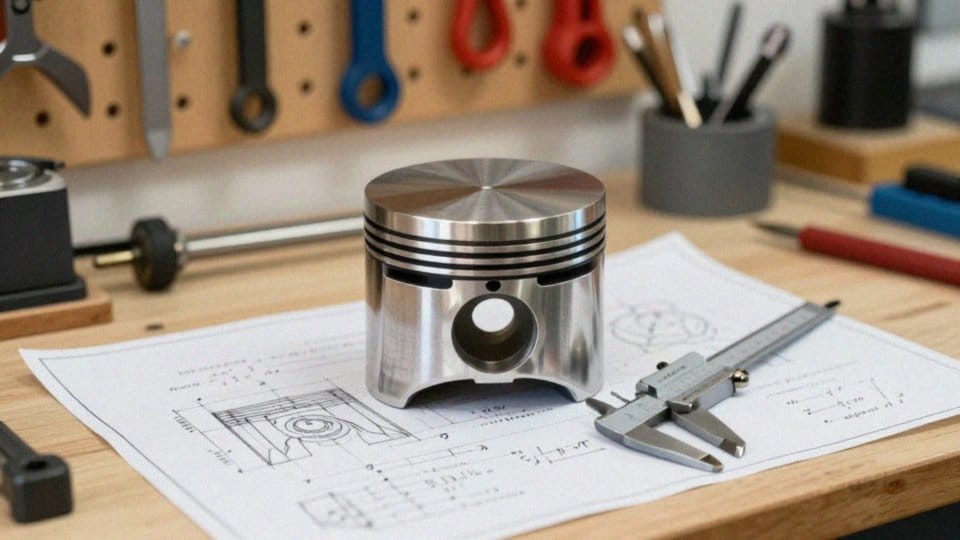

Jak obliczyć średnicę tłoka dla wymaganej siły?
Dobór właściwej średnicy tłoka sprowadza się do przekształcenia podstawowych zależności fizycznych. Kluczowe równanie to A = F / P, gdzie A oznacza powierzchnię w metrach kwadratowych, F siłę w niutonach, a P ciśnienie robocze wyrażone w Paskalach. Znając pole powierzchni, średnicę (d) wyliczysz z prostego wzoru: d = 2 * pierwiastek(A / π).
Dla przykładu, przy obciążeniu rzędu 50 kN i ciśnieniu 200 barów – przyjmując przelicznik 1 bar = 100 000 Pa – otrzymamy powierzchnię 0,0025 m². To daje nam średnicę tłoka na poziomie około 56,4 mm.
Projektując siłownik, koniecznie dodaj współczynnik bezpieczeństwa rzędu 1,1 do 1,5, co pozwoli skutecznie zniwelować opory mechaniczne i ewentualne straty ciśnienia. Sugeruję zawsze konfrontować wyliczenia z kartami katalogowymi producentów, wybierając najbliższy dostępny w standardzie wymiar, który jest nieco większy od obliczonego.
Pamiętaj, że przy obliczaniu siły ciągnącej musisz odjąć pole przekroju tłoczyska od całkowitej powierzchni tłoka. Pominięcie objętości pręta w projekcie skutkuje tym, że uzyskana siła będzie znacznie niższa od zakładanej. Na koniec warto pamiętać, by dobrane podzespoły były dopasowane do maksymalnego ciśnienia roboczego, które ściśle zależy od specyfiki wybranego modelu oraz materiału, z którego wykonano cylinder.

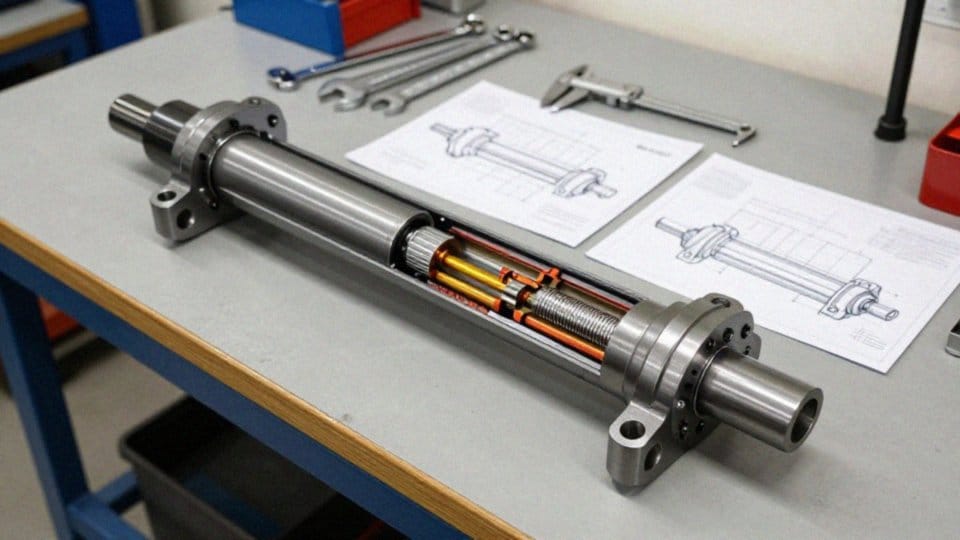

Jak dobrać siłownik hydrauliczny do wymaganego udźwigu?
Wybór odpowiedniego siłownika hydraulicznego oraz właściwej średnicy tłoka to zadanie wymagające skrupulatności. Sukces projektu zależy od analizy warunków montażowych, parametrów zasilania oraz specyfiki pracy urządzenia. Całość zaczyna się od ustalenia maksymalnego obciążenia, jakiemu maszyna musi sprostać w trakcie cyklu pracy. Równie ważna jest weryfikacja dostępnego ciśnienia w układzie; jeżeli wyliczona siła przerasta wydajność pompy lub wytrzymałość podzespołów, warto postawić na większy tłok albo nieco ograniczyć prędkość działania. W przypadku maszyn budowlanych czy pras, gdzie liczy się niezawodność, zaleca się stosowanie marginesu bezpieczeństwa na poziomie 20–30%.
Podczas finalnego doboru warto zwrócić uwagę na kilka kluczowych kwestii:
- Wydajność pompy determinuje, jak szybko siłownik osiągnie swój pełny wysuw, ponieważ prędkość zależy bezpośrednio od objętości przestrzeni roboczej,
- Precyzyjne wyliczenie zapotrzebowania na olej – oddzielnie dla strony tłokowej i tłoczyskowej – jest fundamentem przy projektowaniu rozmiaru zbiornika oraz doborze wydajnej chłodnicy,
- Synchronizacja mocy hydraulicznej z resztą osprzętu chroni silnik napędzający pompę przed niebezpiecznym przeciążeniem,
- Sposób montażu ma niemal tak duże znaczenie, jak sama siła udźwigu, gdyż konstrukcja musi przenosić obciążenia bez ryzyka odkształceń,
- Ocena szczelności oraz trwałości uszczelnień w docelowych warunkach pracy jest kluczowa.
Każdy komponent posiada wyznaczony limit maksymalnego momentu, którego przekroczenie grozi trwałym uszkodzeniem cylindra lub zatarciem tłoczyska. Przy bardzo wymagających zadaniach, gdzie jeden siłownik to za mało, stosuje się układ równoległy. Tego typu rozwiązanie wymaga jednak dbałości o równomierny przepływ czynnika roboczego, co pozwala uniknąć problematycznej asymetrii w udźwigu. Zawsze warto wspierać się dokumentacją producenta, która potwierdza wytrzymałość modelu w konkretnej aplikacji. Takie podejście skutecznie eliminuje ryzyko awarii nawet w bardzo wymagającym środowisku eksploatacyjnym.
Ile oleju potrzeba na skok siłownika?
Ilość oleju niezbędną do wykonania jednego cyklu pracy siłownika wyznacza się, mnożąc pole powierzchni komory roboczej przez długość samego skoku. W ruchu pchającym wystarczy podstawowa zależność, gdzie objętość to iloczyn powierzchni tłoka i drogi, jaką pokonuje. Sytuacja zmienia się w przypadku ruchu ciągnącego; wówczas musimy odjąć pole przekroju tłoczyska, aby uzyskać poprawny wynik.
Dla wygody i łatwiejszego przejścia na litry, warto prowadzić obliczenia w centymetrach, a uzyskany wynik podzielić przez tysiąc. Precyzyjne określenie zapotrzebowania na płyn roboczy wymaga jednak szerszego spojrzenia. Nie można zapomnieć o cieczy wypełniającej przewody, złączki oraz rozdzielacze – te elementy również tworzą istotną część układu.
Kolejnym krokiem jest uwzględnienie rezerwy w zbiorniku, która pozwala skompensować wahania temperatury i rozszerzalność cieplną medium. Osobne wyliczenia są kluczowe w pracy dwustronnej, gdzie oba kierunki ruchu tłoka rządzą się swoimi prawami.
Pamiętaj, że wydatek pompy determinuje jedynie tempo pracy, a nie samą ilość oleju potrzebną do pełnego wysuwu. Jeśli system pracuje z dużą częstotliwością, musisz liczyć się z narastającymi oporami przepływu i potencjalnymi spadkami ciśnienia w długich liniach zasilających. Zawsze stosuj odpowiedni margines bezpieczeństwa, aby uniknąć ryzykownej kawitacji w pompach oraz niedoborów oleju przy maksymalnym obciążeniu.
