Co to jest kalkulator siłowników hydraulicznych?
Kalkulator siłowników hydraulicznych to intuicyjne narzędzie, które pozwala inżynierom szybko określić teoretyczne parametry pracy projektowanego układu. Korzystając z fundamentów hydrauliki siłowej, aplikacja błyskawicznie przelicza:
- siły pchające i ciągnące,
- rzeczywistą powierzchnię tłoka,
- niezbędną objętość płynu roboczego.
Działanie programu opiera się na klasycznych zależnościach fizycznych. Siłę wyznaczamy wzorem F = p · A, pole tłoka obliczamy jako A = π · (∅/2)², natomiast zapotrzebowanie na olej określamy mnożąc pole powierzchni przez skok urządzenia. Aby otrzymać wynik, wystarczy wprowadzić kluczowe dane:
- średnicę tłoka i tłoczyska,
- ciśnienie robocze,
- długość skoku.
Dzięki temu projektanci mogą w kilka chwil zweryfikować poprawność przyjętych założeń, zanim zdecydują się na zakup konkretnych podzespołów. Tego rodzaju symulacje znacznie ułatwiają dobór pozostałych elementów instalacji, takich jak pompy, przewody czy rozdzielacze. Należy jednak pamiętać, że otrzymane wartości mają charakter czysto poglądowy. Kalkulator nie uwzględnia szeregu zjawisk towarzyszących realnej pracy maszyn, w tym:
- oporów generowanych przez uszczelnienia,
- strat mechanicznych,
- ryzyka wyboczenia tłoczyska.
Mimo tych uproszczeń, narzędzie stanowi nieocenione wsparcie na etapie wstępnego wymiarowania układów zarówno w hydraulice przemysłowej, jak i mobilnej.
Gdzie w praktyce stosować kalkulator siłowników hydraulicznych?
Kalkulator siłowników hydraulicznych to nieocenione wsparcie w projektowaniu i optymalizacji maszyn, zarówno tych stacjonarnych, jak i mobilnych. Narzędzie to znacząco ułatwia inżynierom dobór podzespołów do:
- pras,
- wtryskarek,
- ciężkiego sprzętu budowlanego,
- zaawansowanych systemów hydrauliki okrętowej.
W sektorze maszyn mobilnych pozwala na błyskawiczne obliczenie zapotrzebowania na olej oraz ustalenie ciśnienia roboczego, co jest kluczowe np. przy pracy żurawi. Podczas budowy układów napędowych projektanci wykorzystują dostępne algorytmy do precyzyjnej specyfikacji pomp. Analizują przy tym szereg zmiennych, takich jak:
- wydajność wolumetryczna,
- przepływ medium,
- prędkość obrotowa silnika,
- generowany moment obrotowy.
Cały proces selekcji staje się znacznie prostszy dzięki wbudowanym konfiguratorom, które sugerują najbardziej dopasowane modele oraz najwłaściwsze typy mocowań. Warto dodać, że z kalkulatora chętnie korzystają również pracownicy utrzymania ruchu. Narzędzie sprawdza się podczas diagnostyki awarii i wymiany komponentów takich jak:
- rozdzielacze,
- złączki,
- przewody hydrauliczne.
Dzięki niemu można szybko zweryfikować, czy dany podzespół spełnia wymogi techniczne, uwzględniając przy tym:
- rodzaj medium roboczego,
- jakość powłok ochronnych tłoczyska,
- intensywność eksploatacji urządzenia.
Ostatecznie aplikacja pozwala inżynierom ocenić, czy siłownik podoła wyzwaniom, zapewniając odpowiednią siłę nacisku i dynamikę pracy w konkretnych warunkach zasilania.
Jak używać kalkulatora siłowników hydraulicznych?
Praca z narzędziem zaczyna się od wprowadzenia kluczowych parametrów technicznych: średnicy tłoka, tłoczyska oraz skoku siłownika wyrażonego w milimetrach. Następnie należy określić konstrukcję urządzenia, wskazując wariant jednostronnego lub dwustronnego tłoczyska, a także wpisać wartość ciśnienia roboczego w barach. Gdy te dane są już w systemie, kalkulator automatycznie przelicza powierzchnię roboczą po obu stronach tłoka.
Na tej podstawie aplikacja wyznacza:
- teoretyczną siłę pchającą i ciągnącą w niutonach lub kiloniutonach,
- potrzebną objętość oleju dla pełnego cyklu pracy.
Jeśli zależy Ci na bardziej precyzyjnych wynikach, warto uwzględnić współczynnik sprawności mechanicznej η. Pozwala on obliczyć siłę użyteczną i odejść od czysto teoretycznych założeń ku rzeczywistym możliwościom urządzenia. Uzyskane rezultaty warto odnieść do wymagań konkretnego projektu, a w razie potrzeby skorzystać z wbudowanego konfiguratora, który pomoże dobrać optymalny model siłownika.
Podczas korzystania z konfiguratora, pamiętaj o uwzględnieniu szczegółów technicznych, takich jak:
- rodzaj materiału tłoczyska,
- typ pokrycia – na przykład chrom lub chrom-nikiel,
- specyfika mocowania.
Nie zapomnij również o parametrach eksploatacyjnych, do których należą:
- prędkość wysuwu,
- częstotliwość pracy,
- przewidywana temperatura.
Miej jednak na uwadze, że każde wyliczenie ma charakter wstępny. Wyniki nie biorą pod uwagę zjawiska wyboczenia tłoczyska, strat mechanicznych czy ewentualnych nieszczelności pompy, dlatego końcowy dobór powinien być zawsze weryfikowany w oparciu o pełne warunki pracy Twojego urządzenia.

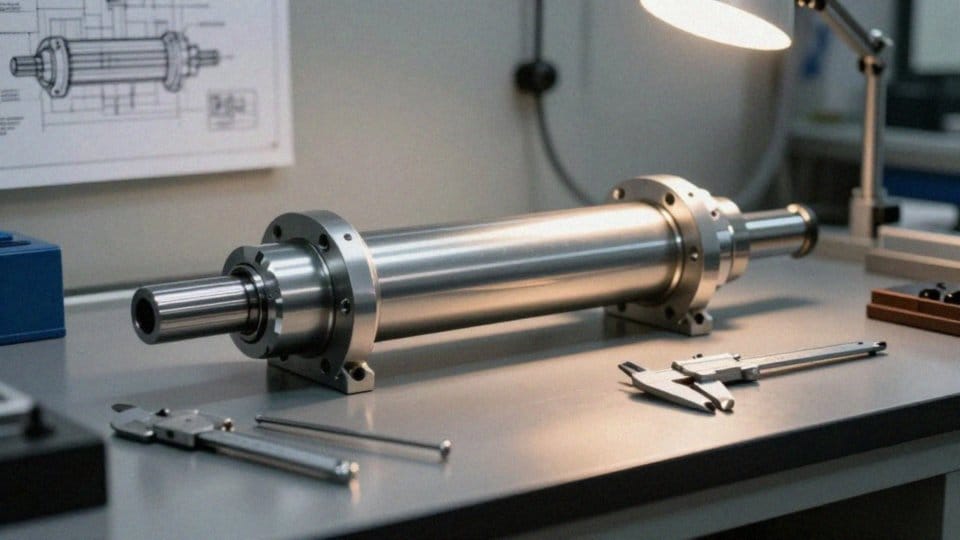

Jakie parametry siłownika trzeba podać?
Aby poprawnie dobrać siłownik, musisz zacząć od kluczowych wymiarów geometrycznych: średnicy tłoka i tłoczyska oraz długości skoku. Równie istotne jest określenie maksymalnego ciśnienia pracy oraz typu tłoczyska, czyli informacji o tym, czy jest ono jedno- czy dwustronne.
Wybór odpowiedniego mocowania, na przykład ucha lub przegubu, pozwala natomiast precyzyjnie dopasować komponent do Twojego systemu mechanicznego. Konfiguracja urządzenia wymaga też uwzględnienia dynamiki pracy. Parametry takie jak:
- prędkość wysuwu,
- wsuwu,
- częstotliwość cykli,
- zakres temperatur otoczenia
decydują o kulturze pracy całego układu. Nie zapomnij również o rodzaju medium roboczego – najczęściej jest to konkretny typ oleju – oraz o zabezpieczeniu tłoczyska. Zastosowanie odpowiednich powłok, jak chrom czy nikiel, znacznie podnosi odporność na korozję, co jest nie do przecenienia w trudnych warunkach eksploatacyjnych.
Projektując kompletny układ, musisz zestawić wymaganą siłę nacisku ze specyfikacją portów zasilających. Jeśli planujesz pełną integrację z zasilaczem hydraulicznym, niezbędna będzie wiedza o:
- wydajności pompy,
- przepływie liczonym w litrach na minutę,
- parametrach silnika.
Te dane pozwolą dobrać podzespoły, które bez trudu sprostają założonemu ciśnieniu roboczemu. Na koniec warto zwrócić uwagę na środowisko pracy; wiedza o stopniu zanieczyszczenia i czynnikach korozyjnych pozwoli wybrać uszczelnienia oraz materiały, które zapewnią maszynie długą i bezawaryjną służbę.
Jak oblicza się siłę pchającą i ciągnącą siłownika?
Wydajność układu hydraulicznego ściśle wiąże się z ciśnieniem operacyjnym oraz powierzchnią tłoka. W podstawowym ujęciu, siłę pchającą wyznaczamy poprzez iloczyn tych dwóch parametrów, korzystając ze wzoru F_t = p · A_t, gdzie pole powierzchni tłoka A_t oblicza się jako π · (D_t/2)².
Sprawa nieco komplikuje się przy siłach ciągnących, ponieważ musimy uwzględnić mniejszą powierzchnię pierścieniową, czyli pole tłoka pomniejszone o przekrój tłoczyska. Stosujemy wówczas zależność F_r = p · A_r, przy czym A_r wyliczamy z wzoru π · (D_t² – D_r²)/4. Oczywiście w powyższych zapisach D_t oznacza średnicę tłoka, a D_r średnicę tłoczyska.
Pamiętaj, aby zawsze operować na jednostkach układu SI, przeliczając ciśnienie z barów na paskale, dzięki czemu uzyskasz wynik w niutonach lub kiloniutonach. Warto jednak mieć na uwadze, że powyższe wyliczenia dają nam jedynie wartość teoretyczną. W praktyce musisz wziąć poprawkę na tarcie uszczelnień oraz straty mechaniczno-hydrauliczne, wprowadzając współczynnik sprawności η do wzoru na siłę użyteczną: F_u = η · F_teoretyczna.
Na etapie projektowania pamiętaj, aby zestawić wynik z realnymi wymaganiami aplikacji, nie zapominając o odpowiednim marginesie bezpieczeństwa. Co więcej, czysto teoretyczne podejście pomija kwestie wyboczenia tłoczyska czy ewentualne nieszczelności układu, które w rzeczywistych warunkach pracy mogą znacząco obniżyć wydajność siłownika.
Jak obliczyć objętość oleju siłownika?
Aby obliczyć objętość oleju w siłowniku, wystarczy pomnożyć pole powierzchni przekroju przez długość skoku tłoka. Korzystamy tu z prostych zależności:
- V_t = A_t · s dla strony tłoka,
- V_r = A_r · s gdy uwzględniamy przestrzeń od strony tłoczyska.
Pamiętaj, że w tym drugim przypadku musisz odjąć pole przekroju samego tłoczyska od całkowitej powierzchni tłoka. Przyjmując jednostki w centymetrach, otrzymasz wynik w centymetrach sześciennych, który łatwo zamienisz na litry, dzieląc go przez tysiąc. Całkowite zapotrzebowanie na olej to suma objętości obu komór siłownika. Znajomość tych danych pozwala precyzyjnie określić czas wysuwu, bazując na wydatku pompy, zgodnie z zależnością Q = V / t.
Podczas projektowania układów warto pamiętać także o płynie wypełniającym przewody i rozdzielacze. Pominięcie tych „ukrytych” objętości to częsty błąd, który prowadzi do niedoszacowania realnego zapotrzebowania, co jest szczególnie istotne w przypadku maszyn takich jak żurawie. Aby zapewnić płynną pracę odbiorników i uniknąć problemów z kawitacją, wydajność pompy musi być ściśle dopasowana do objętości roboczej systemu. Tylko takie podejście zagwarantuje uzyskanie założonej prędkości pracy w określonym czasie.
Czy kalkulator siłowników hydraulicznych uwzględnia wyboczenie?
Standardowe kalkulatory hydrauliczne często pomijają zjawisko wyboczenia, co w praktyce bywa przyczyną poważnych awarii. Narzędzia te koncentrują się wyłącznie na statycznych zależnościach między ciśnieniem a powierzchnią tłoka, ignorując stabilność osiową tłoczyska poddawanego ściskaniu. Tymczasem w projektach o dużym skoku to właśnie wyboczenie stanowi krytyczny element bezpieczeństwa.
Wartość siły, po przekroczeniu której tłoczysko ulega trwałej deformacji, zależy od wielu czynników:
- efektywnej długości elementu,
- sposobu jego zamocowania,
- relatywnej smukłości konstrukcji.
Ignorowanie analizy mechanicznej może doprowadzić do wygięcia komponentu pod wpływem obciążeń granicznych. Przy doborze podzespołów warto pamiętać o kilku istotnych kwestiach. Po pierwsze, kluczowe są parametry materiałowe, w tym granica plastyczności użytej stali. Choć rodzaje powłok takich jak chromowanie zwiększają twardość powierzchni, nie powinny być one traktowane jako zamiennik obliczeń wytrzymałościowych. Nie mniej istotny jest sposób montażu, który bezpośrednio wpływa na rozkład naprężeń w całym układzie.
Jeśli planujesz pracę pod dużym obciążeniem osiowym, postaw na siłowniki o wzmocnionej konstrukcji tłoczyska. W takich sytuacjach należy przeprowadzić rzetelne obliczenia oparte na kryteriach wyboczenia, zamiast bezkrytycznie ufać wynikom z podstawowych kalkulatorów. Właśnie lekceważenie tego zjawiska jest najczęstszym powodem uszkodzeń układów hydraulicznych pracujących z dużymi siłami przy znacznych wysunięciach.
