Co to jest siłownik hydrauliczny?
Siłownik hydrauliczny stanowi serce układu hydraulicznego, odpowiadając za zamianę energii zawartej w ciśnieniu oleju na precyzyjny ruch liniowy. Zasada jego funkcjonowania opiera się na prawie Pascala, wedle którego płyn pod ciśnieniem wprawia tłok wewnątrz cylindra w ruch, przenosząc wygenerowaną siłę roboczą bezpośrednio na tłoczysko.
W praktyce inżynieryjnej spotykamy dwa kluczowe warianty tych urządzeń:
- jednostronnego działania, wyposażony w jedną komorę, realizuje pracę wyłącznie w jednym kierunku,
- dwustronne, które dzięki obecności dwóch komór mogą wymuszać ruch w obie strony.
Wybór konkretnego rozwiązania podyktowany jest zawsze specyficznymi wymogami technicznymi danego projektu. W sytuacjach wymagających dużej mocy sprawdzają się siłowniki nurnikowe, podczas gdy konstrukcje teleskopowe okazują się bezkonkurencyjne przy pracy na dużych dystansach. Z kolei warianty wahliwe otwierają przed konstruktorami zupełnie nowe możliwości ruchowe.
Wykorzystanie oleju jako medium transmisyjnego nie tylko pozwala na generowanie ogromnych sił, ale także umożliwia niezwykle płynną regulację dynamiki pracy całego systemu.
Gdzie stosuje się siłowniki hydrauliczne?
Siłowniki hydrauliczne to fundament nowoczesnego przemysłu, niezastąpione wszędzie tam, gdzie liczy się ogromna siła i niezawodne działanie pod dużym ciężarem. W budownictwie napędzają koparki czy dźwigi, pozwalając na płynne i precyzyjne operowanie wielotonowymi ładunkami. Podobną rolę odgrywają w sektorze ciężkim, wspierając pracę pras oraz wyspecjalizowanych podnośników. Zastosowań jest znacznie więcej:
- rolnicy polegają na nich podczas obsługi osprzętu w ciągnikach,
- pracy z prasami rolniczymi,
- w transporcie odpowiadają za bezpieczeństwo, sterując układami hamulcowymi,
- zaawansowanym zawieszeniem.
Elastyczność tych urządzeń wynika z bogatej oferty konstrukcyjnej. Siłowniki teleskopowe świetnie sprawdzają się przy dużych zasięgach, a wersje wahliwe znakomicie radzą sobie z zamianą ruchu na obrotowy, co pozwala na idealne dopasowanie technologii do konkretnego zadania. Aby jednak cały mechanizm funkcjonował bez zarzutu, siłownik musi stać się częścią większej układanki. Dopiero zintegrowanie go z pompa, zbiornikiem oleju i zaworami sterującymi daje pełną kontrolę nad dynamiką ruchu, co jest kluczowe w najbardziej skomplikowanych systemach automatyki.

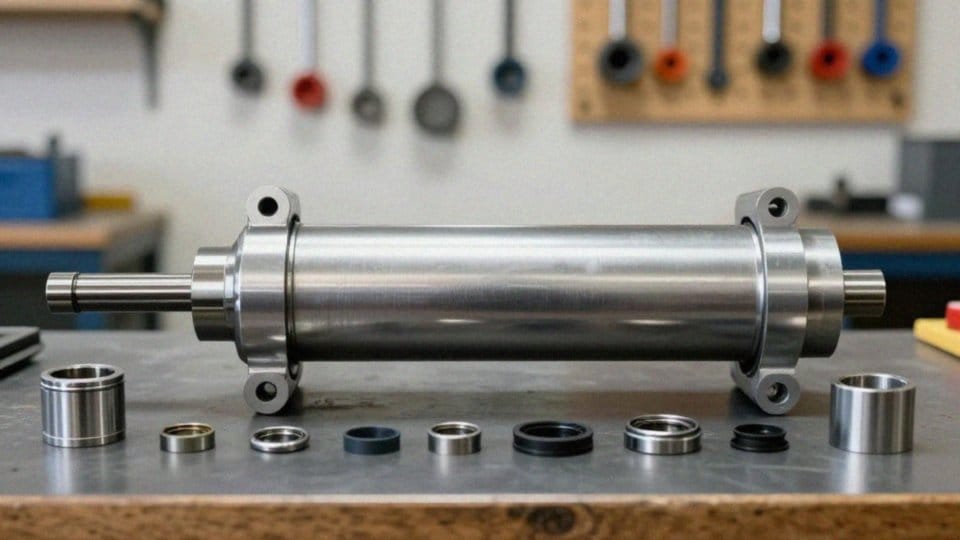

Z czego składa się siłownik hydrauliczny?
Fundamentem siłownika hydraulicznego jest cylinder, pełniący rolę szczelnej obudowy. Dzięki grubym ściankom tuleja bez trudu wytrzymuje wysokie ciśnienie robocze, a jej wnętrze zabezpieczają trwałe zwieńczenia – dno oraz głowica, zazwyczaj odlewane ze stali bądź żeliwa. Wewnątrz tej konstrukcji pracuje tłok, który poprzez tłoczysko przenosi wygenerowaną siłę na zewnątrz urządzenia.
Kwestia szczelności układu spoczywa na zaawansowanych uszczelnieniach technicznych. Zarówno pierścienie tłoka, jak i uszczelnienia dławnicowe, skutecznie zapobiegają wyciekom oleju, dbając o wysoką sprawność całego mechanizmu. Medium robocze doprowadzane jest za pośrednictwem dedykowanych portów, do których przytwierdza się węże oraz sztywne przewody za pomocą specjalistycznych złączy.
Nad płynnością pracy czuwają zawory dławiące i zwrotne, które precyzyjnie kontrolują przepływ oleju oraz odpowiadają za hamowanie tłoka. W bardziej wymagających aplikacjach konstruktorzy sięgają po rozwiązania wspomagające, takie jak:
- sprężyny w wersjach jednostronnych,
- układy wielotłokowe,
- precyzyjne prowadnice.
Te dodatkowe komponenty znacząco poszerzają zakres zastosowań siłowników i poprawiają ich codzienną wydajność.
Jak ciśnienie oleju napędza tłok?
Działanie siłownika hydraulicznego opiera się na prawie Pascala, które głosi, że ciśnienie wywierane na ciecz w układzie zamkniętym rozchodzi się w każdym kierunku z jednakową siłą. Cały proces zaczyna się, gdy pompa wtłacza olej do komór roboczych, generując w ten sposób energię mechaniczną naciskającą na tłok. Relację tę opisuje prosta zależność fizyczna, w której uzyskana siła stanowi iloczyn ciśnienia oraz powierzchni roboczej elementu.
W wersjach dwustronnych olej doprowadzany jest naprzemiennie z obu stron tłoka, co daje operatorowi pełną kontrolę nad kierunkiem oraz dynamiką pracy urządzenia. Nad przepływem medium czuwają zawory dławiące i zwrotne – to one dbają o płynność ruchu, umożliwiając łagodne hamowanie i skuteczne wytłumienie uderzeń w skrajnych punktach wysunięcia tłoczyska.
Ostateczna wydajność całego systemu zależy od szeregu zmiennych, takich jak:
- średnica tłoka,
- długość jego drogi,
- właściwości fizyczne zastosowanego oleju.
Niebagatelne znaczenie ma również stan uszczelnień; każde, nawet drobne uszkodzenie materiału może doprowadzić do niepożądanych wycieków, spadku ciśnienia i osłabienia mocy urządzenia. Dlatego tak kluczowe jest utrzymanie komponentów w dobrym stanie, co pozwala na zachowanie wysokiej precyzji pozycjonowania i bezpieczeństwa pracy przez długi czas.
Jakie są zalety i wady siłowników hydraulicznych?
Siłowniki hydrauliczne cenione są przede wszystkim za imponujący stosunek mocy do gabarytów. Choć zajmują niewiele miejsca, potrafią generować potężną siłę, zapewniając przy tym płynność ruchu nawet podczas pracy z bardzo ciężkimi ładunkami. Ich solidność sprawia, że świetnie sprawdzają się w surowym środowisku przemysłowym, pod warunkiem, że nie zapominamy o regularnych przeglądach.
Ogromną zaletą jest także elastyczność w doborze konkretnego modelu – od wariantów teleskopowych po wielotłokowe, co pozwala na idealne dopasowanie napędu do wymagań maszyny. Z drugiej jednak strony, hydraulika nie jest wolna od słabych punktów. Inwestycja w tego typu rozwiązania wiąże się ze sporymi kosztami początkowymi oraz koniecznością montażu rozbudowanego systemu, obejmującego:
- pompy,
- przewody,
- zbiorniki oleju.
Złożona struktura to nie tylko wyższa cena, ale również ryzyko potencjalnych wycieków, które nie dość, że generują zbędne wydatki, to jeszcze stanowią realne zagrożenie dla ekosystemu. Pamiętać trzeba też o dużej wrażliwości na brud oraz naturalnym zużywaniu się uszczelnień, co czyni profesjonalną konserwację absolutną koniecznością.
Projektując układ, warto dobrze przemyśleć różnicę między prostotą konstrukcji jednostronnych a wyższą precyzją, jaką oferują siłowniki dwustronne. Ostateczna wydajność całego sprzętu jest wypadkową trafnego doboru podzespołów oraz sumienności w dbaniu o szczelność wszystkich połączeń. W świecie hydrauliki siłowej to właśnie skrupulatny serwis decyduje w dużej mierze o bezawaryjnej pracy urządzenia przez długie lata.
Jak dobrać siłownik hydrauliczny do parametrów pracy?
Wybór odpowiedniego siłownika hydraulicznego to proces, który zaczyna się od wnikliwej analizy potrzeb konkretnej aplikacji. Podstawą jest wyliczenie niezbędnej siły, operując wzorem F = p × A, który wiąże ciśnienie robocze z powierzchnią tłoka. To właśnie ten parametr pozwala precyzyjnie dobrać średnicę podzespołu.
Równie istotne jest określenie:
- długości skoku tłoczyska,
- charakteru ruchu, który może przybierać formę liniową lub posuwisto-zwrotną.
Obliczając parametry techniczne, projektant musi wziąć pod uwagę dynamikę obciążeń oraz częstotliwość cykli pracy, a w przypadku wymogu płynnego hamowania – wyposażyć układ w odpowiednie zawory dławiące. Budowa samego siłownika powinna odzwierciedlać środowisko, w którym przyjdzie mu pracować. Tam, gdzie liczy się spory wysuw, prym wiodą wersje teleskopowe, natomiast jednostki wielotłokowe idealnie sprawdzają się przy przenoszeniu dużych mocy w miejscach o ograniczonej przestrzeni.
Warto zwrócić uwagę na jakość materiałów:
- stal,
- wysokogatunkowe odlewy.
Zapewniają one trwałość, pod warunkiem że grubość ścianek cylindra zostanie odpowiednio dobrana do przewidywanego ciśnienia. Sprawnie działający układ to jednak nie tylko sam siłownik, ale także jego bezproblemowa integracja z:
- pompami,
- przewodami,
- złączami.
Planując inwestycję, rozsądnie jest wziąć pod uwagę nie tylko cenę zakupu, ale również łatwość dostępu do części zamiennych oraz przyszłe koszty serwisu. Na finalnym etapie montażu nie można zapomnieć o solidnych uszczelnieniach – to one stanowią pierwszą linię obrony przed zanieczyszczeniami i wyciekami, gwarantując maszynie długowieczność i bezawaryjną pracę przez wiele lat.

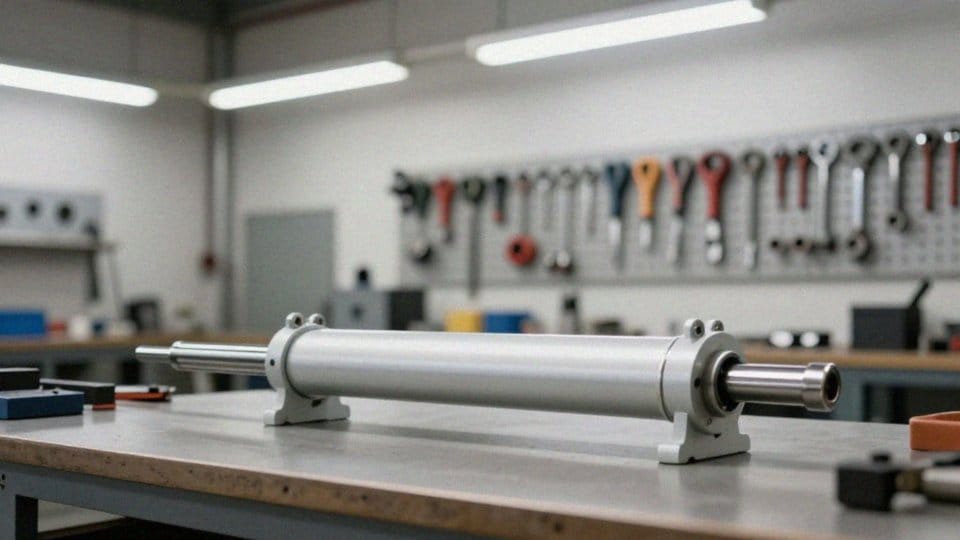

Kiedy wybrać siłownik jednostronnego działania?
Siłowniki jednostronnego działania to optymalny wybór wszędzie tam, gdzie hydraulika ma wymuszać ruch tylko w jedną stronę. W drogę powrotną tłok wraca samoczynnie, korzystając z pomocy czynników zewnętrznych, takich jak grawitacja czy wbudowana sprężyna. Rozwiązanie to cenione jest za:
- minimalistyczną budowę,
- przystępną cenę,
- rzadszą potrzebę konserwacji.
Konstruktorzy chętnie sięgają po nie w prostych podnośnikach, systemach blokad czy mechanizmach wymagających pracy siłowej wyłącznie podczas wysuwu. Mimo licznych zalet, ten wariant ma swoje słabsze punkty. Kluczowym ograniczeniem jest brak pełnej kontroli nad ruchem powrotnym, który w dużej mierze determinowany jest przez parametry samej sprężyny. Jeśli proces technologiczny wymaga precyzyjnego sterowania tempem powrotu tłoczyska, zdecydowanie lepiej postawić na siłowniki dwustronnego działania. Planując wdrożenie, należy również zwrócić uwagę na trwałość zastosowanych uszczelnień. Warto zestawić ich parametry z rzeczywistymi warunkami eksploatacji oraz poziomem ciśnienia oleju, gdyż to właśnie od tych detali zależy późniejsza niezawodność i efektywność całego układu.
Jak konserwować i naprawiać siłownik hydrauliczny?
Utrzymanie siłowników hydraulicznych w dobrej kondycji to przede wszystkim regularna profilaktyka. Warto zacząć od rutynowego przeglądu:
- szczelności wszystkich złączy,
- dokładnego przyjrzenia się elastycznym wężom,
- dbania o czystość oleju i stan filtrów.
To właśnie filtry stanowią pierwszą linię obrony przed awariami wywołanymi zanieczyszczeniami. Poza układem zasilania, nie zapominajmy o:
- smarowaniu elementów prowadzących,
- okresowej weryfikacji punktów mocowania.
Diagnostyka usterek opiera się głównie na trafnej interpretacji sygnałów płynących z maszyny. Jeśli zauważysz wycieki, przyczyna zazwyczaj tkwi w:
- wyeksploatowanych uszczelkach,
- uszkodzonej pokrywie.
Zauważalny spadek mocy roboczej to najczęściej wynik:
- wewnętrznych przecieków,
- zużycia tulei.
Rwana praca siłownika może świadczyć o:
- zapowietrzeniu układu,
- problemach z zaworami.
Kiedy wymagana jest profesjonalna naprawa, konieczny staje się demontaż urządzenia w warunkach warsztatowych. Proces regeneracji obejmuje:
- wymianę uszczelnień na nowoczesne, odporne na ścieranie materiały,
- kontrolę geometrii tłoczyska,
- przywracanie gładkości powierzchni roboczych.
Niekiedy zachodzi też potrzeba zastąpienia zużytych głowic lub den całkiem nowymi elementami. Po złożeniu całości absolutną podstawą jest:
- staranne odpowietrzenie systemu,
- co gwarantuje płynność pracy i eliminuje uciążliwe drgania.
Pora na podsumowanie kwestii finansowych: koszt usługi bezpośrednio zależy od skali zniszczeń. Warto jednak pamiętać, że terminowa wymiana drobnych uszczelek to inwestycja, która chroni przed kosztowną wymianą całych podzespołów w przyszłości. Koniec końców, systematyczny serwis to najprostszy sposób na podniesienie niezawodności całego układu i zauważalne przedłużenie jego żywotności.
