Co to jest uziemienie i jak działa?
Uziemienie to w praktyce bezpośredni kontakt instalacji elektrycznej z metalowym elementem, fachowo nazywanym uziomem, który jest zagłębiony w gruncie. Kluczową funkcją tego rozwiązania jest bezpieczne odprowadzenie prądu zwarciowego przez przewód ochronny PE w momencie awarii izolacji. Ten mechanizm skutecznie wyrównuje potencjały na obudowie sprzętu, co eliminuje zagrożenie porażeniem dla domowników.
O niezawodności takiej ochrony decyduje przede wszystkim:
- niska rezystancja uziomu,
- stała ciągłość połączeń wewnątrz całego systemu.
Warto pamiętać, że parametry techniczne – na przykład impedancja pętli zwarcia – rzutują na tempo pracy bezpieczników, umożliwiając sprawne samoczynne wyłączenie zasilania. Całość idealnie współpracuje z wyłącznikiem różnicowoprądowym (RCD), który błyskawicznie reaguje na wszelkie prądy upływowe, przerywając dopływ prądu. Wszelkie zasady montażu oraz wymagane standardy pomiarowe precyzuje norma PN-HD 60364.
Oprócz ochrony zdrowia, uziemienie stanowi także tarczę dla domowej elektroniki, przejmując i odprowadzając ładunki przepięciowe, co znacznie zmniejsza ryzyko trwałego uszkodzenia podłączonych urządzeń.
Jak sprawdzić uziemienie bez miernika?
Weryfikację instalacji najlepiej rozpocząć od kontroli wizualnej przewodów w rozdzielnicy oraz puszkach. Kluczowe jest sprawdzenie, czy:
- przewód ochronny PE jest nieprzerwany,
- przewód jest wolny od korozji,
- przewód jest solidnie dokręcony do wszystkich zacisków oraz styków w gniazdkach.
Nawet drobne poluzowania mogą sygnalizować poważne usterki w układzie. Choć popularną metodą diagnostyczną jest tak zwany test z żarówką, mający za zadanie sprawdzić ciągłość obwodu między fazą a uziemieniem, nie zastąpi on profesjonalnych pomiarów rezystancji. Świecące światło jedynie potwierdza fizyczne połączenie punktów, ale w żaden sposób nie gwarantuje skuteczności ochrony w sytuacjach zwarciowych.
Podobne wnioski płyną z obserwacji wyłącznika różnicowoprądowego – jeśli po krótkim, kontrolowanym zwarciu RCD błyskawicznie odetnie zasilanie, oznacza to istnienie drogi upływu prądu. Musisz jednak pamiętać, że eksperymentowanie z napięciem jest niebezpieczne i grozi porażeniem, a tego typu testy często nie wykrywają groźnych pomyłek przy montażu, na przykład zamiany przewodu ochronnego z fazowym.
Jeśli masz jakiekolwiek wątpliwości co do jakości uziemienia, nie ryzykuj własnego zdrowia. Najrozsądniejszym wyjściem jest wezwanie wykwalifikowanego elektryka, który dzięki specjalistycznemu sprzętowi rzetelnie oceni stan techniczny sieci i wyeliminuje ewentualne zagrożenia.
Jak wykonać test uziemienia żarówką?
Test uziemienia z wykorzystaniem zwykłej żarówki to prowizoryczna metoda sprawdzania ciągłości przewodu ochronnego PE poprzez połączenie go z fazą L. Ze względu na pracę pod napięciem wymaga to zachowania maksymalnej ostrożności. Aby przeprowadzić taką próbę, wystarczy przygotować oprawkę z dwoma przewodami przyłączeniowymi.
Kluczowe kroki zaczynają się od:
- upewnienia się, że instalacja jest pod napięciem,
- zapewnienia, że punkty stykowe są łatwo dostępne,
- przykładania jednego przewodu oprawki do zacisku fazowego w gniazdku,
- przykładania drugiego przewodu do bolca uziemiającego.
Jeżeli żarówka rozbłyśnie pełnym światłem, potwierdza to ciągłość przewodu PE. Należy jednak pamiętać, że taki wynik nie mówi nic o rzeczywistej rezystancji uziemienia. Z kolei brak światła to jasny sygnał, że obwód ochronny może być przerwany bądź bolec w gniazdku pełni jedynie rolę dekoracyjnej atrapy.
Metoda ta niesie ze sobą istotne ograniczenia. Nie wykaże ona groźnej pomyłki, w której przewód fazowy został zamieniony miejscami z ochronnym. Co więcej, amatorski test nie zastąpi profesjonalnej diagnostyki wykonywanej miernikami rezystancji uziemienia, takimi jak urządzenia wykorzystujące metodę dwucęgową. Biorąc pod uwagę ryzyko porażenia oraz małą precyzję, lepiej posłużyć się multimetrem lub sprawdzoną neonówką.
Pamiętaj, że pełną pewność co do bezpieczeństwa instalacji, zgodnie z restrykcyjnymi normami PN-HD 60364, dają wyłącznie pomiary wykonane przez doświadczonego elektryka z odpowiednimi uprawnieniami.

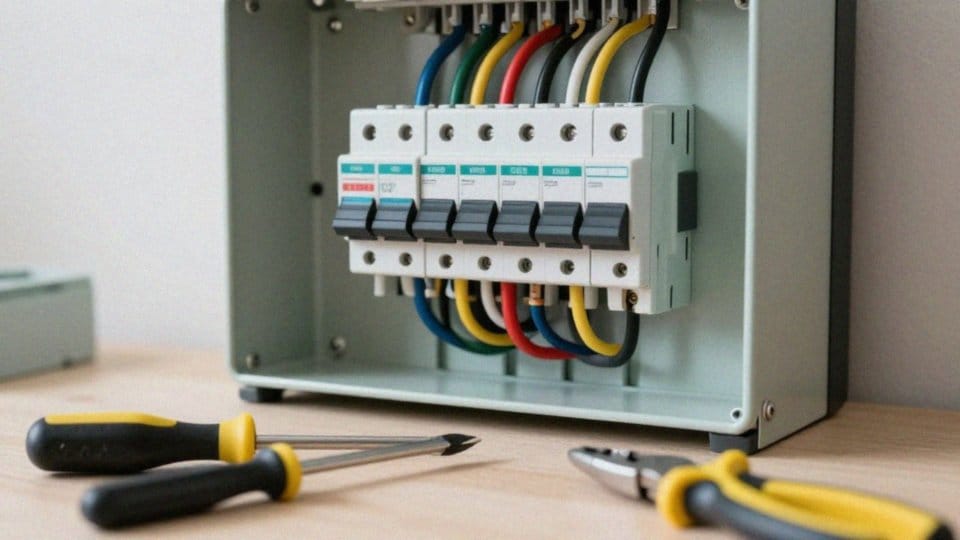

Czy rozłączenie L i PE to dobry test?
Wielu domowych majsterkowiczów traktuje celowe zwieranie przewodów L i PE jako szybki sposób na sprawdzenie wyłącznika różnicowoprądowego, jednak w rzeczywistości jest to igranie z ogniem. Choć takie działanie faktycznie może wywołać reakcję RCD, to w praktyce jedynie potwierdza, że prąd ma jakąkolwiek drogę do ziemi. Nie warto ryzykować porażeniem czy nagłymi skokami napięcia, które mogą bezpowrotnie zniszczyć podłączony sprzęt RTV czy AGD.
Co więcej, „test na drucik” jest po prostu nieobiektywny. Nawet jeśli różnicówka zadziała, nie oznacza to, że instalacja jest bezpieczna. Metoda ta nie informuje nas przecież ani o rezystancji uziomu, ani o impedancji pętli zwarcia. Z kolei brak reakcji układu wcale nie musi oznaczać awarii samego wyłącznika – przyczyną może być równie dobrze przerwana żyła ochronna czy błędy w montażu instalacji.
W warunkach domowych takie próby nie zastąpią rzetelnego sprawdzenia skuteczności samoczynnego wyłączenia zasilania. Zamiast ryzykować własnym zdrowiem, warto postawić na sprawdzone standardy diagnostyczne. Zawodowcy używają do tego celu certyfikowanych mierników, które w kontrolowany sposób weryfikują ciągłość obwodu oraz parametry zabezpieczeń.
Jeśli masz jakiekolwiek wątpliwości co do stanu swojego uziemienia, nie działaj na własną rękę. Wezwanie wykwalifikowanego elektryka z odpowiednimi uprawnieniami to jedyny sposób, by mieć pewność, że ochrona przeciwporażeniowa faktycznie spełnia swoje zadanie.
Czy wyłącznik różnicowoprądowy chroni przy braku uziemienia?
Wyłącznik różnicowoprądowy, znany powszechnie jako RCD, stanowi jedną z najskuteczniejszych barier przed porażeniem, sprawdzającą się nawet w starszych budynkach pozbawionych uziemienia. Mechanizm jego działania opiera się na ciągłym monitorowaniu bilansu natężenia prądu między przewodem fazowym a neutralnym. W sytuacji, gdy prąd ucieka – na przykład przez ciało osoby dotykającej uszkodzonego urządzenia – urządzenie błyskawicznie odcina zasilanie.
Co istotne, reakcja ta następuje niezależnie od obecności przewodu ochronnego, co czyni RCD niezastąpionym w wielu trudnych warunkach. Należy jednak pamiętać, że rozwiązanie to ma swoje ograniczenia:
- RCD nie eliminuje napięcia na obudowach w przypadku awarii izolacji,
- nie zabezpiecza delikatnej elektroniki przed przepięciami atmosferycznymi,
- nie monitoruje ciągłości przewodu ochronnego.
Skuteczność ochrony jest ściśle uzależniona od właściwego doboru parametru prądu różnicowego, którego wartość w domowych gniazdkach wynosi zazwyczaj 30 mA. Choć montaż RCD w instalacji bez uziemienia znacząco podnosi poziom bezpieczeństwa, nie należy traktować go jak ostatecznego lekarstwa na wszelkie problemy elektryczne. To jedynie poprawa istniejącego stanu, a nie pełna modernizacja.
Pełną ochronę gwarantuje dopiero synergia sprawnego wyłącznika z profesjonalnie wykonanym uziemieniem, zaprojektowanym zgodnie z rygorystycznymi normami. Jeśli masz wątpliwości co do stanu zabezpieczeń w swoim domu, najlepszym krokiem jest zlecenie przeglądu i pomiarów instalacji doświadczonemu elektrykowi, który zweryfikuje skuteczność ochrony przeciwporażeniowej na miejscu.
Kiedy wezwać elektryka zamiast testować samodzielnie?
Gdy domowe testy nie dają jednoznacznych odpowiedzi lub przewód ochronny PE zdaje się nie pełnić swojej funkcji, nie warto zwlekać z wezwaniem fachowca. Profesjonalna ocena stanu technicznego jest niezbędna, jeśli podczas pomiarów multimetrem napięcie między fazą L a bolcem ochronnym odbiega od normy lub – co szczególnie niepokojące – wynosi 220 V w nietypowych układach.
Wszelkie sygnały ostrzegawcze, takie jak:
- iskrzenie,
- wyczuwalna spalenizna,
- skorodowane styki,
- nagminne „wybijanie” bezpieczników,
powinny być dla Ciebie sygnałem do natychmiastowego przerwania samodzielnych prac. Wiedza ekspercka w połączeniu z certyfikowanym sprzętem to podstawa, by przeprowadzić badania zgodne z restrykcyjną normą PN-HD 60364. Elektryk dysponuje przyrządami, których próżno szukać w domowym warsztacie, takimi jak:
- urządzenia do precyzyjnego pomiaru rezystancji uziemienia przy użyciu metody technicznej,
- urządzenia do pomiaru rezystancji uziemienia przy użyciu metody dwucęgowej.
Dzięki miernikowi impedancji pętli zwarcia potrafi on również zweryfikować, czy zabezpieczenia zadziałają odpowiednio szybko, chroniąc instalację w razie usterki. Fachowiec to nie tylko wsparcie w obliczu awarii, ale także niezbędny doradca, gdy planujesz rozbudowę domowej sieci i podłączenie sprzętów o dużym poborze mocy. Jego działania obejmują pełen wachlarz napraw:
- gruntowny przegląd zacisków,
- modernizację uziomu.
Ryzyko porażenia prądem jest zbyt duże, by eksperymentować na własną rękę – szczególnie podczas testów pod napięciem. Jeśli nie masz pewności co do stanu izolacji czy sprawności wyłączników różnicowoprądowych (RCD), powierz to zadanie specjaliście. Taka decyzja to najlepsza inwestycja w bezpieczny dom oraz ochronę Twojego sprzętu elektronicznego przed kosztownymi awariami.
