Opisy gniazd elektrycznych — co powinny zawierać i jak je tworzyć?

Co powinny zawierać opisy gniazd elektrycznych?

Prawidłowe oznakowanie gniazd elektrycznych wymaga podania czytelnej nazwy punktu oraz przypisanego obwodu. Standardem jest schemat uwzględniający:

• oznaczenie rozdzielnicy,
• numer obwodu,
• numer gniazda, np. RG1 2/3.

Oprócz czytelnej etykiety, kluczowe są parametry techniczne: napięcie znamionowe, prąd roboczy, stopień ochrony IP oraz rodzaj uziemienia. Wartościowe opisy powinny precyzować:

• czy mamy do czynienia z gniazdem jedno- czy trójfazowym,
• jaką konstrukcję ma gniazdo – punkt pojedynczy czy podwójny.

Na naklejkach nie powinno zabraknąć informacji o:

• dopuszczalnej mocy wyrażonej w kilowatach,
• danych dotyczących zabezpieczeń, w tym wyłączników różnicowo-nadprądowych.

Kompleksowa dokumentacja musi być uzupełniona o metryczkę z danymi wykonawcy i podwykonawcy, datą montażu oraz numerem zamówienia inwestycji. Istotnym elementem są również odnośniki do protokołów pomiarowych i wymogów określonych przez PIP. Stosowanie się do normy PN-EN 60617 znacząco usprawnia pracę serwisantów i specjalistów wykonujących przeglądy okresowe. Takie podejście wprowadza przejrzystość w instalacjach o zróżnicowanym napięciu, co jest kluczowe dla uniknięcia kosztownych błędów podczas codziennej eksploatacji obiektu.

Jak podłączyć wtyczkę do kabla elektrycznego? Praktyczny poradnik

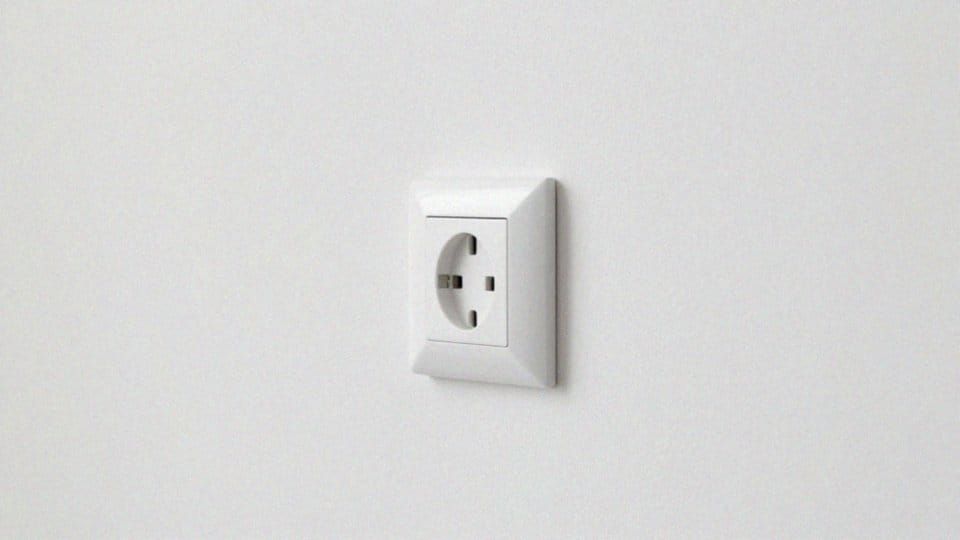

Jakie normy i przepisy stosować przy opisie?

Przygotowywanie dokumentacji dla systemów niskiego napięcia stanowi wyzwanie, w którym kluczową rolę odgrywa norma PN IEC 60364. Określa ona fundamentalne zasady:

• izolacji,
• uziemienia,
• podziału napięć.

W obiektach o zróżnicowanej infrastrukturze elektrycznej, przepisy wymuszają czytelne rozróżnienie gniazd 230V od punktów o innym zasilaniu, natomiast urządzenia siłowe podlegają specyficznym wymogom normy IEC 60309, która standaryzuje sposób montażu i opisywania gniazd przemysłowych. Rzetelna dokumentacja powinna zawsze zawierać przejrzysty schemat rozdzielnicy. Podstawą jest tutaj precyzyjna numeracja obwodów oraz dokładne oznaczenie aparatury, w tym wyłączników różnicowo-nadprądowych, co wspiera norma PN-EN 60617, narzucająca stosowanie ujednoliconego nazewnictwa i symboli graficznych.

Cały proces gromadzenia danych uzupełniają atesty producentów oraz protokoły z pomiarów rezystancji izolacji i ciągłości uziemienia, sygnowane przez uprawnionego elektryka. Dobrze opracowany projekt musi uwzględniać nie tylko aspekty techniczne, ale również rygorystyczne przepisy BHP i ochrony przeciwpożarowej zawarte w prawie budowlanym. Ostatecznym testem dla każdej instalacji jest odbiór przez kontrolę PIP, która sprawdza czytelność i trwałość oznakowań. Wszystkie naniesione opisy muszą ściśle odpowiadać dokumentacji wykonawczej oraz aktualnym warunkom technicznym, co gwarantuje pełne bezpieczeństwo użytkowania budynku.

Jak podłączyć kable do gniazdka – krok po kroku poradnik

Jak uwzględnić stopień ochrony IP i uziemienie w opisie?

W dokumentacji technicznej kluczowe jest precyzyjne określenie stopnia ochrony IP, który definiuje odporność urządzenia na wpływ wilgoci oraz wnikanie ciał obcych. Przykładowo, modele klasy IP20 sprawdzą się wyłącznie w suchych wnętrzach, podczas gdy w pomieszczeniach narażonych na bezpośrednie działanie wody niezbędne są rozwiązania bryzgoszczelne klasy IP44. Z kolei w trudnych warunkach zewnętrznych, gdzie sprzęt jest wystawiony na pył i opady, należy sięgnąć po osprzęt o wyższej szczelności, najlepiej IP55 lub IP66.

Kwestia uziemienia powinna być opisana z uwzględnieniem:

• specyfiki styków ochronnych,
• zastosowanych metod ochrony przeciwporażeniowej, takich jak izolacja podstawowa czy systemy połączeń wyrównawczych,
• obecności przesłon torów prądowych, które skutecznie zabezpieczają przed przypadkowym kontaktem z częściami pod napięciem.

W przypadku gniazd warsztatowych i zewnętrznych, specyfikacja powinna jasno wskazywać klasę ochrony I lub II oraz uwzględniać stosowne zabezpieczenia, w tym wyłączniki różnicowo-nadprądowe. Każde oznaczenie na obudowie musi być czytelne, informując użytkownika o materiale wykonania, obecności klapek ochronnych oraz harmonogramie obowiązkowych przeglądów. W nowoczesnych instalacjach, zwłaszcza tych bezpuszkowych, parametry ochrony muszą być ściśle powiązane z aktualnymi protokołami pomiarów rezystancji uziemienia. Spójność tych informacji z projektem wykonawczym i realnymi warunkami eksploatacji jest fundamentem bezpieczeństwa oraz gwarancją długoletniej żywotności całej infrastruktury elektrycznej.

Gniazdka do domu — jak wybrać, zamontować i zabezpieczyć?

Jak opisać gniazdo jednofazowe i trójfazowe?

W specyfikacji gniazdka jednofazowego kluczowe jest podanie napięcia 230 V oraz odpowiedniego natężenia prądu, które powinno być ściśle dopasowane do zabezpieczenia obwodu, np. 1F10A, 1F16A czy 1F32A. Podczas opisywania produktu warto zwrócić uwagę na:

• rodzaj złącza,
• obecność uziemienia,
• dodatkowe zabezpieczenia, takie jak przesłony torów prądowych.

Dla użytkownika końcowego szczególnie przydatna będzie informacja o maksymalnej mocy – przykładowo, gniazdo 1F10A obsłuży urządzenia o poborze rzędu 2,3 kW. W przypadku gniazd trójfazowych nacisk kładziemy na napięcie międzyfazowe 400 V oraz parametry prądowe typu 3F16A lub 3F32A. Dokumentacja musi być w pełni zgodna ze standardem IEC 60309, który narzuca czytelną kolorystykę obudów oraz konkretną konfigurację styków. Warto pamiętać, że gniazda 3F16A pozwalają na obciążenie rzędu 11 kW, natomiast mocniejsze jednostki 3F32A wytrzymają nawet 22 kW. Projektując instalację siłową, nie można zapomnieć o uwzględnieniu zabezpieczeń nadprądowych i kwestii selektywności faz. Oddzielną kategorią są gniazda dedykowane ładowaniu aut elektrycznych. W takich przypadkach opis musi wyraźnie wskazywać na:

• kompatybilność z systemami ładowania AC,
• ewentualnym wallboxem,
• sposób równoważenia obciążenia.

Całość oznaczeń graficznych w dokumentacji technicznej powinna być zgodna z normą PN-EN 60617. Dzięki temu zyskujemy gwarancję, że osoby serwisujące instalację bez trudu odróżnią punkty jednofazowe od trójfazowych, co znacząco podnosi bezpieczeństwo i przejrzystość całego systemu.

Kontakt w ścianie — jak go zamontować i ukryć w meblach?

Jak oznaczać i numerować gniazda w rozdzielnicy?

Systematyczne opisywanie punktów w rozdzielnicy powinno ściśle odpowiadać schematom jednokreskowym. Każda sekcja, jak choćby RG1 czy RD1, potrzebuje własnego, unikalnego identyfikatora, a wszystkie obwody muszą być numerowane sekwencyjnie. Warto przy tym stosować czytelne skróty literowe:

• L dla oświetlenia,
• P dla gniazd,
• S dla obwodów siłowych.

Zapis w formacie RG1 P02 G03 lub krótszy 2/3 pozwala błyskawicznie ustalić, że konkretne gniazdo jest zasilane z drugiego portu rozdzielnicy głównej. Na etykiecie każdego aparatu koniecznie zamieść jego typ, wartość zabezpieczenia, a także informację o selektywności zastosowanych wyłączników różnicowo-nadprądowych. W rozbudowanych instalacjach świetnie sprawdzają się kody QR, które kierują bezpośrednio do cyfrowej dokumentacji technicznej i szczegółowych specyfikacji. Pamiętaj, aby naklejki były trwałe, odporne na trudne warunki pracy wewnątrz obudowy i zawierały dane producenta wraz z datą ostatniego przeglądu. Takie przejrzyste nazewnictwo to klucz do sprawnej diagnostyki i szybkiego odnajdywania źródeł zasilania bez konieczności wertowania sterty papierów. Stosowanie ujednoliconej symboliki zgodnej z normą PN-EN 60617 sprawia, że inni serwisanci bez trudu zorientują się w strukturze instalacji, co znacznie podnosi bezpieczeństwo i komfort dalszej obsługi.

Jak powinny wyglądać opisy na naklejkach gniazd?

Trwałość oznaczeń na gniazdach zależy od jakości użytych materiałów. Naklejki muszą być odporne na:

• promieniowanie UV,
• wilgoć,
• chemię techniczną,

by zachować czytelność przez lata. Kluczowe jest również zadbanie o wysoki kontrast między tłem a nadrukiem, co pozwoli bez trudu odczytać dane nawet w półmroku. Na każdej etykiecie powinny znaleźć się najważniejsze parametry techniczne:

• nazwa rozdzielnicy i numer obwodu,
• napięcie znamionowe (np. 230V, 400V lub 24V),
• prąd znamionowy.

Równie istotne są informacje o:

• stopniu ochrony IP,
• zabezpieczeniach takich jak wyłącznik nadprądowy czy RCD 30 mA,
• piktogramach zgodnych z normą PN-EN 60617, które wskazują na uziemienie lub klasę izolacji II.

Warto dodać numer gniazda, co znacznie przyspiesza diagnostykę w razie awarii. Standardem profesjonalnego wykonania jest także metryczka zawierająca dane wykonawcy, numer zlecenia oraz datę instalacji. Nowoczesnym i bardzo pomocnym rozwiązaniem jest kod QR, który błyskawicznie przekierowuje do pełnej dokumentacji technicznej, schematów czy protokołów pomiarowych.

Jak podłączyć wyłącznik światła podwójny? Przewodnik krok po kroku

W miejscach podlegających kontroli PIP wszystkie opisy muszą zachowywać spójny format, zgodny z dokumentacją powykonawczą. Pamiętajmy, że instalacje o niestandardowych napięciach wymagają dodatkowych oznaczeń wizualnych dla większego bezpieczeństwa. Umieszczenie etykiety w dobrze widocznym miejscu ułatwia pracę serwisantom i minimalizuje ryzyko błędnego podłączenia urządzeń przez użytkowników.
