Instalacja odgromowa — rodzaje i ich zastosowanie w ochronie budynków

Co to jest instalacja odgromowa?

Instalacja odgromowa, w fachowej nomenklaturze określana jako system LPS, pełni kluczową rolę w zabezpieczaniu budynków przed uderzeniami piorunów. Zadaniem tego układu jest przejęcie ogromnej energii wyładowania i jej sprawne skierowanie prosto do gruntu. Takie rozwiązanie znacząco ogranicza ryzyko wystąpienia:

• pożaru,
• poważnych zniszczeń konstrukcyjnych,
• realnego zagrożenia dla domowników.

Całość składa się z dwóch współpracujących części. Zewnętrzną infrastrukturę tworzy sieć zwodów pionowych i poziomych oraz przewody odprowadzające, które bezpośrednio łączą się z uziomem. Wewnątrz obiektu natomiast stosuje się szyny wyrównawcze oraz ograniczniki przepięć, skutecznie eliminujące skoki napięcia, które mogłyby uszkodzić wrażliwe instalacje elektryczne. Aby system był w pełni niezawodny, jego projekt oraz montaż muszą ściśle odpowiadać obowiązującym normom technicznym, w tym przepisom serii PN-EN 62305 czy PN-IEC 61024. Ostateczna efektywność ochrony zależy od klasy instalacji oraz wybranego poziomu LPL, który precyzyjnie definiuje, z jak silnym prądem piorunowym w określonych warunkach musi poradzić sobie dany obiekt.

Jak wygląda piorunochron? Kluczowe informacje o systemach odgromowych

Jak instalacja odgromowa chroni budynek?

Zewnętrzna instalacja odgromowa to tarcza każdego budynku przed niszczycielską siłą wyładowań atmosferycznych. System ten wykorzystuje sieć zwodów, które przechwytują piorun, bezpiecznie kierując jego energię ku ziemi poprzez przewody odprowadzające. Dzięki zastosowaniu równoległych ścieżek prądowych udaje się skutecznie zredukować indukcję elektromagnetyczną, co chroni elewację i konstrukcję dachu przed zniszczeniem.

Precyzyjnie rozmieszczone uziomy gwarantują, że ładunek rozproszy się bez ryzyka groźnych przeskoków iskrowych. Zasada działania ochrony wewnętrznej jest jednak odmienna. Jej zadaniem jest mitygacja pośrednich efektów wyładowań, co osiąga się za sprawą:

• ograniczników przepięć,
• szyn ekwipotencjalnych.

Te elementy dbają o stabilizację potencjału w sieciach elektrycznych i telekomunikacyjnych, zapobiegając kosztownym awariom delikatnych urządzeń. Połączenie obu tych rozwiązań tworzy kompleksowy parasol ochronny, który drastycznie zmniejsza zagrożenie pożarowe. Ostateczny poziom bezpieczeństwa zależy jednak od zachowania normy PN-EN 62305, wysokiej jakości montażu oraz systematycznych przeglądów serwisowych.

Czy piorunochron przyciąga pioruny? Mity i fakty o ochronie przed burzą

Jak wybrać między systemem pasywnym a aktywnym?

Decyzja o wyborze między ochroną pasywną a aktywną powinna być poprzedzona wnikliwą analizą ryzyka, przeprowadzoną w oparciu o wytyczne normy PN-EN 62305. Rozwiązania pasywne, opierające się na klasycznych zwodach, przewodach odprowadzających oraz uziomach, stanowią sprawdzony i niezawodny standard. Ich ogromną zaletą jest niemal całkowity brak konieczności regularnego serwisowania, co sprawia, że są najczęstszym wyborem zarówno w budownictwie jednorodzinnym, jak i dużych obiektach przemysłowych.

Alternatywą są systemy aktywne, wykorzystujące technologię wczesnej emisji zjonizowanej (ESE). Za sprawą głowic emitujących tzw. wczesny streamer, instalacje te oferują znacznie większy promień ochrony, co pozwala na ograniczenie liczby punktów mocowania na dachu. Warto jednak pamiętać, że efektywność tej metody wymaga każdorazowo indywidualnego podejścia i starannego zaprojektowania pod konkretny obiekt.

Podczas selekcji najlepszego wariantu należy wziąć pod uwagę:

• wyniki obliczeń ryzyka,
• wymaganą klasę urządzenia piorunochronnego,
• budżet – nie tylko ten na samą instalację, ale również przyszłe prace konserwacyjne,
• kwestie estetyczne,
• specyfikę konstrukcyjną samego dachu.

Bez względu na przyjętą strategię zewnętrzną, kluczowym ogniwem systemu pozostaje montaż ograniczników przepięć wewnątrz budynku. Finalny wybór komponentów zawsze musi wynikać z profesjonalnego projektu, który rzetelnie analizuje parametry LPL oraz wszelkie uwarunkowania techniczne inwestycji.

Jak zrobić piorunochron? Praktyczny poradnik montażu

Jakie elementy tworzą instalację odgromową?

Skuteczna ochrona odgromowa opiera się na harmonijnej współpracy trzech stref: zewnętrznej, wewnętrznej oraz systemu uziemiającego. Pierwsza linia frontu to zwody, które przechwytują bezpośrednie uderzenia pioruna. Możemy je podzielić na:

• siatki rozciągnięte na dachu i kalenicy,
• specjalne druty,
• pionowe głowice.

Ich stabilność wzdłuż elewacji gwarantują solidne uchwyty i łączniki. Aby bezpiecznie rozproszyć tak potężną energię w gruncie, projektanci instalacji wykorzystują uziomy w formie:

• prętów,
• pętli,
• taśm zakopanych na właściwej głębokości.

Nie można przy tym zapomnieć o zaciskach probierczych – to niepozorne elementy, dzięki którym regularnie sprawdzamy rezystancję i dbamy o sprawność całej instalacji. Wnętrze budynku wymaga równie precyzyjnego podejścia. Centralnym punktem jest tutaj szyna ekwipotencjalna, która wyrównuje potencjały między systemem ochrony a metalowymi elementami konstrukcyjnymi obiektu. Aby chronić wrażliwą elektronikę przed przepięciami z sieci zasilającej, montuje się ograniczniki klasy SPD o odpowiednim stopniu zabezpieczenia. Całość, zgodnie z normą PN-EN 62305, musi wytrzymać ekstremalne oddziaływania elektromagnetyczne. Ostatecznie to właśnie wysoka jakość użytych komponentów decyduje o tym, czy w razie wyładowania budynek pozostanie bezpieczny.

Czy instalacja odgromowa jest obowiązkowa? Przepisy i zalecenia

Jak ocenić ryzyko według normy PN-EN 62305?

Opracowanie oceny ryzyka w oparciu o normę PN-EN 62305 to fundament właściwie zaprojektowanej ochrony odgromowej. Dzięki temu procesowi precyzyjnie określamy, czy dany budynek faktycznie wymaga zabezpieczeń i na jakim poziomie powinny być one realizowane. Serce analizy stanowi wyliczenie wartości ryzyka R, którą zestawiamy z dopuszczalnym progiem R_T; jeśli okaże się ona zbyt wysoka, montaż systemu LPS staje się prawnym i technicznym obowiązkiem.

Podczas przygotowywania obliczeń specjalista wyznacza tzw. powierzchnię zbierania, biorąc pod uwagę lokalne uwarunkowania klimatyczne oraz specyfikę terenu. Równie istotne jest oszacowanie potencjalnych strat, obejmujących:

• uszkodzenia samej konstrukcji,
• ryzyko pożaru,
• zagrożenie zdrowia ludzi,
• straty natury ekonomicznej.

Ekspert musi również przeanalizować szanse na bezpośrednie uderzenie pioruna oraz możliwość przedostania się niebezpiecznych przepięć do instalacji wewnętrznych. Wynikiem tych procedur jest przypisanie obiektowi odpowiedniej klasy ochrony LPL, w skali od I do IV. Na tej podstawie definiuje się szczegółowe parametry montażowe, takie jak:

• kąty osłonowe,
• wymagane odstępy iskrobezpieczne,
• parametry techniczne uziomów.

Czasami warto wesprzeć się historycznymi wytycznymi, jak PN-E-05003 czy PN-IEC 61024, aby precyzyjniej wyznaczyć strefy ochrony LPZ. Staranna dokumentacja całego procesu nie tylko spełnia wymogi formalne, ale przede wszystkim jest gwarancją wykonania solidnego systemu, skutecznie chroniącego obiekt przed wyładowaniami atmosferycznymi.

Jak powstaje piorun? Poznaj sekrety wyładowań atmosferycznych

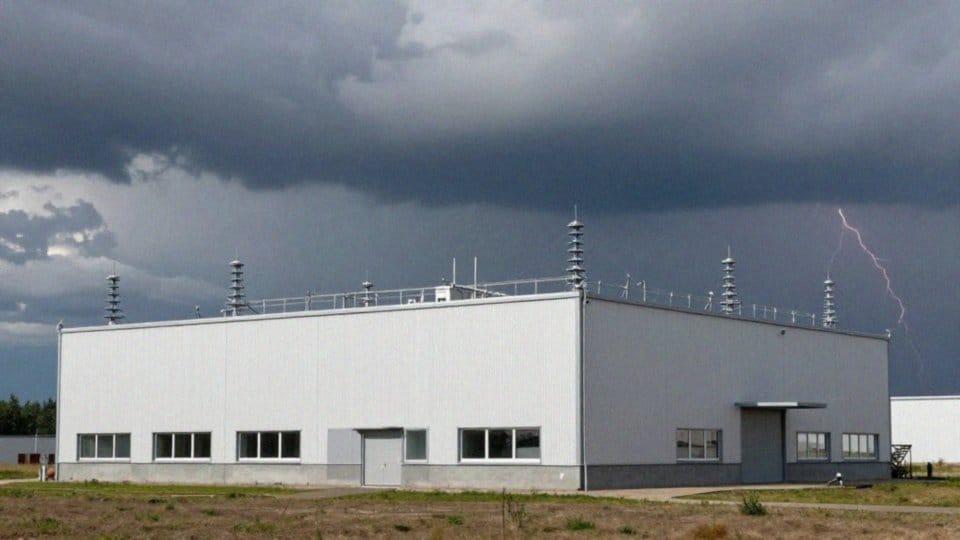

Kiedy potrzebna jest instalacja zewnętrzna?

W sytuacjach, gdy analiza zagrożeń przeprowadzona zgodnie z normą PN-EN 62305 wykaże, że ryzyko R przekracza dopuszczalny próg R_T, wykonanie zewnętrznej instalacji odgromowej staje się koniecznością. Rozwiązanie to jest niezbędne przede wszystkim w przypadku:

• dużych kubaturowo obiektów,
• budynków użyteczności publicznej,
• zakładów przemysłowych,
• wieżowców,
• masztów RTCN.

Montaż systemu jest wymagany także tam, gdzie konstrukcja jest szczególnie narażona na bezpośrednie wyładowania, zwłaszcza jeśli zastosowano materiały o niskiej odporności ogniowej lub na dachu znajdują się delikatne urządzenia. Klasyczny układ, oparty na siatce zwodów oraz elementach pionowych, skutecznie przejmuje prąd piorunowy, bezpiecznie kierując go w stronę uziomów.

Dobór konkretnej technologii, w tym stosowanie zwodów odsuniętych czy izolowanych, zależy od przyjętej klasy LPS, charakterystyki poszycia dachowego oraz wrażliwości obiektu na oddziaływanie elektromagnetyczne. Przy skomplikowanych dachach oraz w obecności zaawansowanej aparatury, specjaliści wdrażają rozszerzone systemy uziomowe i dodatkowe punkty przechwytu energii, co zapewnia pewne rozproszenie ładunku. Kluczem do pełnego bezpieczeństwa mienia oraz użytkowników jest rzetelny projekt, precyzyjnie dopasowany do indywidualnej charakterystyki inwestycji.

Co daje piorunochron? Korzyści z instalacji odgromowej w Twoim domu

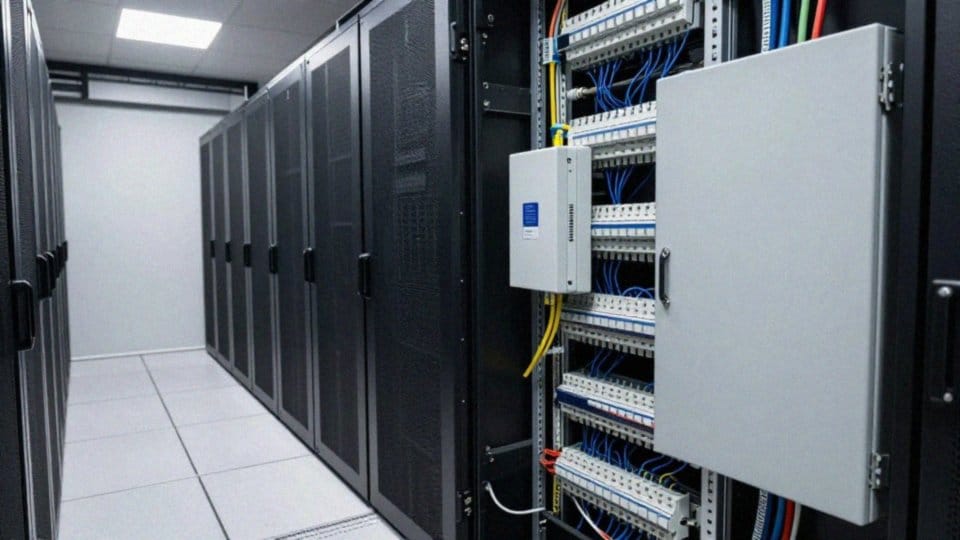

Kiedy potrzebna jest instalacja wewnętrzna?

Wewnętrzna ochrona odgromowa to nie tylko techniczny wymóg, ale przede wszystkim sposób na zabezpieczenie budynków przed destrukcyjnym wpływem przepięć i nagłych skoków napięcia. Według normy PN-EN 62305, systemy przeciwprzepięciowe stanowią niezbędne dopełnienie klasycznej instalacji odgromowej, skutecznie chroniąc majątek zarówno przed skutkami bezpośrednich uderzeń pioruna, jak i pośrednich wyładowań w sieci energetycznej.

Montaż ograniczników przepięć (SPD) staje się wręcz koniecznością w obiektach nasyconych zaawansowaną elektroniką, systemami telekomunikacyjnymi czy automatyką. Szczególną rolę odgrywają tu ograniczniki pierwszego stopnia, które w budynkach z zewnętrzną instalacją odgromową stają na pierwszej linii frontu przeciwko prądom piorunowym.

Aby jednak taki system działał efektywnie, musi tworzyć spójną całość, obejmującą:

• szyny ekwipotencjalne,
• precyzyjnie dobrane do poziomu LPL ograniczniki,
• solidną ochronę przeciwporażeniową,
• systematyczną kontrolę parametrów uziemienia.

Inwestycja w tego typu zabezpieczenia jest szczególnie opłacalna w sektorze biurowym i przemysłowym, gdzie stabilność zasilania bezpośrednio przekłada się na ciągłość produkcji oraz ogólne bezpieczeństwo infrastruktury. Pamiętajmy, że sama instalacja urządzeń to dopiero połowa sukcesu. Kluczem do pełnej niezawodności jest regularne serwisowanie ograniczników oraz sprawdzanie ich sprawności w cyklicznych odstępach czasu.

Kto montuje piorunochron? Uprawnienia i koszty instalacji odgromowej

Dobrze zaprojektowane uziemienie i wyrównanie potencjałów minimalizują ryzyko groźnych przeskoków iskrowych wewnątrz konstrukcji, które pozostają jedną z najczęstszych przyczyn pożarów wywołanych wyładowaniami atmosferycznymi.
