Gniazdka elektryczne: jakie mają wymiary?
Większość standardowych gniazdek elektrycznych tworzona jest w oparciu o system modułowy, wykorzystujący rozstaw osi wynoszący 71 mm w przypadku ramek wielokrotnych. Fronty pojedynczych elementów mają zazwyczaj 80×80 mm lub 85×85 mm, co pozwala na ich swobodne dopasowanie do większości nowoczesnych serii osprzętu.
Sercem instalacji jest mechanizm montowany w klasycznej puszce podtynkowej o średnicy 60 mm. Głębokość osadzenia zależy jednak od stopnia skomplikowania samego modułu. Podczas gdy proste gniazda pojedyncze lub podwójne zadowolą się głębokością 40 mm, bardziej zaawansowane rozwiązania – na przykład zintegrowane ładowarki USB czy elementy systemów Smart Home – potrzebują przestrzeni rzędu 60 mm. Dodatkowe miejsce pozwala uniknąć ścisku przewodów, co ma kluczowe znaczenie dla bezpieczeństwa.
Wszystkie parametry wymiarowe są ściśle regulowane przez normy PN-EN oraz PN-IEC 60364. Warto pamiętać, że choć jakość użytych tworzyw czy metalowych styków decyduje o trwałości sprzętu, nie wpływa ona na ustandaryzowany sposób montażu. Projektując rozmieszczenie punktów zasilania, warto priorytetowo traktować ergonomię wnętrza. W przypadku instalacji natynkowych, gdzie urządzenie wyraźnie wystaje poza lico ściany, kwestie estetyki oraz stabilności mocowania stają się jeszcze ważniejsze.
Jakie wymiary mają gniazdka pojedyncze i podwójne?
Standardowe gniazda pojedyncze montuje się zazwyczaj w puszkach o średnicy 60 mm, przy standardowej głębokości instalacyjnej 40 mm. Warto jednak pamiętać, że modele z uziemieniem, czy to typu E, czy F, wymagają nieco więcej miejsca na uporządkowanie przewodów ochronnych. Aby osadzić osprzęt stabilnie w ścianie, wykorzystuje się sprawdzone mocowanie na wkręty lub pazurki.
Jeśli potrzebujesz dwóch punktów zasilania w jednym miejscu, masz dwie główne drogi:
- możesz połączyć dwa osobne moduły w jednej ramce wielokrotnej – pamiętając, że rozstaw osi między puszkami musi wynosić 71 mm,
- albo wybrać zintegrowane gniazdo podwójne przystosowane do montażu w pojedynczej puszce.
Zupełnie inaczej wygląda sytuacja w przypadku nowoczesnych gniazd z ładowarką USB. Ze względu na wbudowaną elektronikę, wymagają one głębszej puszki podtynkowej, przynajmniej 60 mm. Z kolei gniazda natynkowe mają bardziej masywne obudowy, ponieważ cały mechanizm jest w nich ukryty na zewnątrz, a nie wewnątrz ściany. Choć wymiary zewnętrzne mogą się różnić w zależności od wybranej serii lub producenta, obowiązująca norma PN-EN gwarantuje, że podłączenia elektryczne pozostają kompatybilne.
Decydując o konkretnym modelu, warto też rozważyć kwestię montażu:
- klasyczne zaciski śrubowe,
- czy zdecydowanie szybsze i wygodniejsze w codziennym użytkowaniu szybkozłącza.

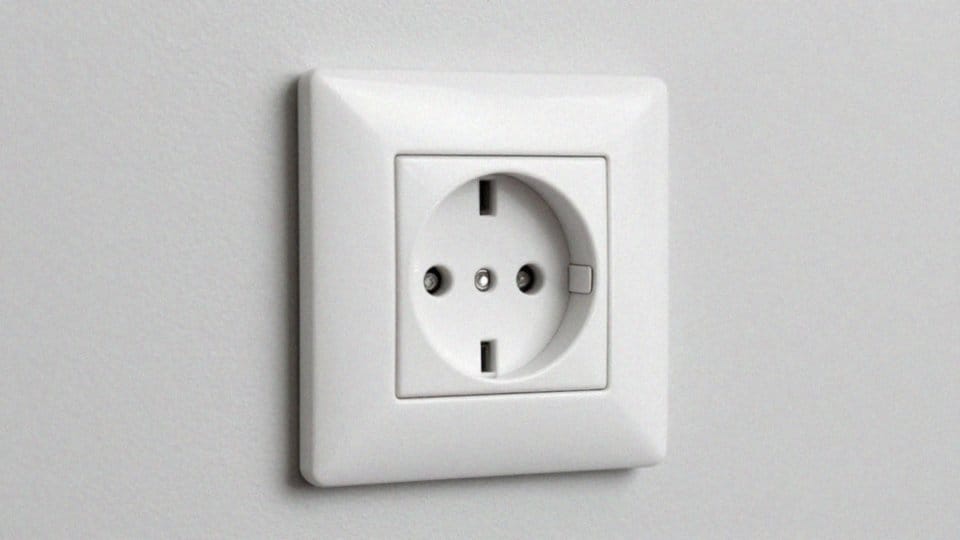

Jakie wymiary ma gniazdko 230V Schuko?
Popularne gniazdo typu F, czyli standardowe Schuko 230V, bez problemu pasuje do typowej puszki o średnicy 60 mm. Osprzęt ten pracuje w zakresie napięć od 110 do 250 V, bezpiecznie obsługując natężenie prądu do 16 A.
Planując montaż wersji z bocznym uziemieniem, musisz jednak pamiętać o właściwym doborze głębokości instalacji:
- dla klasycznych modeli wystarczy 45 mm,
- ale warianty wyposażone w zaawansowaną elektronikę wymagają już puszki o głębokości 60 mm, co zapewni niezbędne miejsce dla przewodów.
Kupując gniazda Schuko do instalacji jednofazowych, zawsze zwracaj uwagę na obecność certyfikatów CE oraz RoHS, które są gwarancją jakości i bezpieczeństwa użytkowania. Urządzenia te wyróżniają się dużą odpornością na kaprysy otoczenia, pracując stabilnie w temperaturach od −30 aż do 70°C, przy wilgotności powietrza sięgającej 95%.
Pamiętaj jednak, że każda instalacja musi być przeprowadzona zgodnie z normami PN-EN oraz lokalnymi przepisami technicznymi – tylko profesjonalny montaż pozwoli Ci cieszyć się niezawodnym i trwałym dostępem do energii elektrycznej przez długie lata.
Jak dobrać puszkę podtynkową: wymiary i gniazdka z USB?
Wybór właściwej puszki podtynkowej to fundament poprawnego montażu nowoczesnych gniazd USB czy zaawansowanych modułów Smart Home. Klasyczne, czterdziestomilimetrowe puszki oferują zaledwie 113 cm³ objętości, co w starciu z rozbudowaną elektroniką często okazuje się niemałym problemem. Znacznie lepszym rozwiązaniem są warianty o głębokości 60 mm, które dostarczają do 170 cm³ wolnej przestrzeni. Taki zapas miejsca jest nie do przecenienia – pozwala nie tylko na wygodne ułożenie przewodów, ale również znacznie poprawia cyrkulację powietrza, chroniąc urządzenia przed przegrzaniem i spełniając przy tym wszelkie normy bezpieczeństwa w zakresie separacji obwodów.
Pamiętaj, że w przypadku instalacji wielokrotnych standardowy rozstaw osi wynosi 71 mm. Rodzaj samej puszki również zależy od podłoża:
- w płytach gipsowo-kartonowych najlepiej sprawdzają się modele z łapkami zaciskowymi,
- w twardych ścianach betonowych stosuje się wersje wzmocnione, mocowane za pomocą gipsu lub specjalistycznych zapraw.
Planując taki montaż, warto zwrócić uwagę na trzy kluczowe kwestie:
- moduły wyposażone w porty USB A+C bezwzględnie wymagają głębokości co najmniej 60 mm,
- dodatkowa przestrzeń serwisowa to najprostszy sposób na uniknięcie awarii spowodowanych przegrzewaniem się elektroniki,
- każdy wybrany osprzęt musi być zgodny z normami PN-EN, co gwarantuje bezpieczeństwo połączeń oraz odpowiednią odporność na wilgoć.
Gdy konstrukcja ściany uniemożliwia osadzenie głębokich puszek podtynkowych, warto rozważyć estetyczne puszki natynkowe o powiększonych wymiarach, które bez trudu ukryją nawet najbardziej rozbudowane mechanizmy. Pamiętaj, że przemyślany dobór osprzętu nie tylko przedłuża żywotność automatyki domowej, ale przede wszystkim chroni izolację przewodów przed uszkodzeniem podczas finalnego domykania frontu gniazda.
Na jakiej wysokości montować gniazdka elektryczne?
| Pomieszczenie | Sugerowana wysokość montażu | Uzasadnienie |
|---|---|---|
| Salon | 20-30 cm nad podłogą | Wygodny dostęp dla lamp i telewizorów |
| Sypialnia | 20-30 cm nad podłogą | Łatwy dostęp |
| Kuchnia | 100-120 cm nad podłogą | Wygodny dostęp do urządzeń AGD |
| Łazienka | 110-120 cm nad podłogą | Zachowanie zasad bezpieczeństwa |
| Garaż | 100-140 cm nad podłogą | Wygodny dostęp |
W sypialniach i pokojach dziennych standardem jest montaż gniazdek na wysokości 20–30 cm nad podłogą. To rozwiązanie jest nie tylko estetyczne, ale też pozwala wygodnie podłączyć lampy czy ładowarki. Jeśli natomiast planujesz instalację w pokoju dziecka, koniecznie pomyśl o specjalnych zaślepkach lub modelach o wzmocnionej ochronie, aby zagwarantować najmłodszym pełne bezpieczeństwo.
W kuchni dominują zupełnie inne potrzeby, dlatego gniazdka umieszcza się najczęściej 100–120 cm nad ziemią. Taka wysokość idealnie sprawdza się w przypadku drobnych sprzętów AGD, choć urządzenia pod zabudowę wymagają już precyzyjnego rozplanowania puszek ukrytych za meblami.
Łazienka to miejsce szczególne, gdzie liczą się przede wszystkim surowe zasady bezpieczeństwa. Ze względu na wodę, gniazdka muszą być oddalone od stref bezpośredniego bryzgania i montowane na wysokości co najmniej 110–120 cm. Pamiętaj też o stosowaniu osprzętu o podwyższonym stopniu ochrony IP, który zabezpieczy instalację przed wilgocią.
Z kolei w garażach punktu zasilania szukaj na wysokości 100–140 cm. Dzięki temu zminimalizujesz ryzyko przypadkowego uszkodzenia instalacji i zapewnisz sobie swobodny dostęp podczas majsterkowania.
Niezależnie od pomieszczenia, zawsze kieruj się normą PN-IEC 60364 oraz zaleceniami producentów – rzetelne podejście do wytycznych to gwarancja, że instalacja będzie służyć niezawodnie przez długie lata.
Gniazdka elektryczne: jaki stopień IP wybrać?
Dobór właściwego stopnia ochrony IP to fundament bezpieczeństwa każdej instalacji elektrycznej, która ma kontakt z czynnikami zewnętrznymi. W domowych salonach czy sypialniach bez obaw sprawdzą się standardowe gniazdka podtynkowe, jednak w kuchniach, łazienkach czy garażach sytuacja wymaga większej uwagi. Tam niezbędny okazuje się osprzęt o szczelności co najmniej IP44. Takie gniazdka bryzgoszczelne wyposażono w specjalne uszczelki i klapki zapobiegające przedostawaniu się wilgoci do styków.
W miejscach narażonych na ulewne deszcze, szczególnie na elewacjach budynków, zaleca się instalację rozwiązań hermetycznych klasy:
- IP54 lub wyższej,
- zapewniających niezawodną zaporę przed pyłem i wodą.
Przy najbardziej wymagającym montażu, na przykład w trudnym klimacie, warto sięgnąć po obudowy w standardzie IP65, które oferują niemal pełną odporność na czynniki zewnętrzne. Pamiętaj, że w łazience sama klasa IP44 nie wystarczy – kluczowe jest również zachowanie odpowiedniego dystansu od punktów czerpania wody zgodnie z obowiązującymi strefami bezpieczeństwa.
Niezależnie od wybranego modelu, zawsze sprawdzaj obecność certyfikatów CE oraz RoHS, które są gwarancją jakości materiałów i odporności na korozję. Jeśli decydujesz się na nowoczesne gniazdka z wbudowanymi ładowarkami USB czy portami multimedialnymi, koniecznie zainwestuj w dedykowane osłony. Chronią one delikatną elektronikę przed wilgocią, wydłużając tym samym życie instalacji i dbając o bezpieczeństwo domowników.
