Odgromniki dachowe — jak chronią budynki i jakie mają normy?

Czym są odgromniki dachowe?

Zwody dachowe stanowią fundament skutecznej ochrony odgromowej, pełniąc rolę pierwszej linii frontu podczas burzy. To właśnie one przejmują uderzenie pioruna, bezpiecznie kierując wyładowanie w głąb instalacji. System ten tworzą zazwyczaj:

• maszty,
• pręty,
• zwody poziome.

Rolę tę może przejąć również samo pokrycie dachu, pod warunkiem że gwarantuje odpowiednią ciągłość przewodzenia. Dobór materiałów jest kluczowy dla trwałości całej konstrukcji. Specjaliści stawiają na surowce odporne na korozję, takie jak:

• aluminium,
• miedź,
• stal – zarówno nierdzewna, jak i ocynkowana.

Wybór konkretnego komponentu zawsze dyktuje specyfika dachu, przy czym w przypadku obiektów krytych blachą miedzianą, tytanową czy ocynkowaną, konieczne jest bezwzględne przestrzeganie wytycznych zawartych w normie PN EN 62305. Profesjonalnie zaprojektowana i zamontowana instalacja to nie tylko wymóg techniczny, ale przede wszystkim spokój domowników i pewność, że budynek jest odpowiednio zabezpieczony przed skutkami wyładowań atmosferycznych.

Jak wygląda piorunochron? Kluczowe informacje o systemach odgromowych

Jak odgromniki dachowe chronią budynek i urządzenia elektroniczne?

System piorunochronny rozpoczyna swoje działanie od przyjęcia energii wyładowania przez zwody i pręty odgromowe. Zgromadzony ładunek jest następnie bezpiecznie transportowany za pomocą drutów lub taśm do przewodów odprowadzających, które kierują go bezpośrednio do uziomów. Tam cała energia zostaje zneutralizowana w gruncie, co skutecznie chroni budynek przed:

• pożarem,
• uszkodzeniem konstrukcji dachowej,
• zniszczeniem elewacji.

Aby jednak w pełni zabezpieczyć delikatną elektronikę, sama instalacja zewnętrzna nie wystarczy – niezbędne jest wsparcie w postaci ograniczników przepięć oraz odpowiednich połączeń wyrównawczych. Takie rozwiązanie pozwala zminimalizować skutki groźnych przepięć indukcyjnych, które bez odpowiedniej ochrony mogłyby trwale uszkodzić sprzęt komputerowy czy domowe sterowniki. Kluczem do sukcesu jest tutaj ciągłość elektryczna systemu, którą osiąga się poprzez staranne spawy, pewne złącza i solidne obejmy. Dzięki precyzyjnemu rozmieszczeniu wszystkich podzespołów, instalacja tworzy barierę, która skutecznie izoluje wewnętrzne sieci zasilające od bezpośredniego oddziaływania uderzeń pioruna.

Jakie normy regulują instalacje odgromowe?

Fundamentem projektowania instalacji odgromowych w Polsce jest norma PN-EN 62305. To ona wyznacza standardy dla instalacji zwodów, przewodów odprowadzających oraz uziemień, obligując jednocześnie inwestorów do przeprowadzenia dokładnej oceny ryzyka dla każdego obiektu.

Czy piorunochron przyciąga pioruny? Mity i fakty o ochronie przed burzą

Skuteczny system ochrony wymaga przemyślanego doboru materiałów – najczęściej stosuje się:

• stal ocynkowaną,
• miedź,
• aluminium.

Kluczowe jest, aby podczas montażu zachować ciągłość elektryczną instalacji i zadbać o wysoką odporność na korozję, szczególnie w punktach łączeń. Przepisy precyzują również wymagania techniczne dotyczące odpowiednich przekrojów przewodów oraz konieczność montażu złączy kontrolnych, które umożliwiają późniejszą weryfikację stanu technicznego systemu.

Kompletna dokumentacja projektowa stanowi podstawę rzetelnej realizacji. Po zakończeniu prac instalację należy poddać specjalistycznym pomiarom, które potwierdzą jej skuteczność. Pamiętajmy, że sama instalacja to dopiero początek – tylko regularne przeglądy okresowe dają gwarancję, że piorunochron pozostanie w pełni sprawny przez cały czas eksploatacji budynku.

Jak zrobić piorunochron? Praktyczny poradnik montażu

Jak zaprojektować instalację odgromową?

Prace nad systemem ochrony odgromowej zawsze rozpoczynamy od rzetelnej analizy ryzyka. Kluczowe znaczenie ma tu nie tylko lokalizacja budynku, ale także:

• specyfika dachu,
• sposób jego późniejszego użytkowania.

Musimy precyzyjnie określić, czy wewnątrz znajdują się wrażliwe urządzenia elektroniczne, co bezpośrednio determinuje konieczność zainstalowania ograniczników przepięć i wyrównania potencjałów. Na etapie planowania specjalista decyduje o doborze metody ochrony, dostosowując rozłożenie zwodów do geometrii dachu. Warto pamiętać, że pod pewnymi warunkami rolę tę mogą pełnić metalowe części konstrukcji, jak choćby blaszane pokrycie. Wymaga to jednak zachowania pełnej ciągłości przewodzenia oraz zgodności z normą PN EN 62305 w zakresie grubości materiału.

Aby instalacja skutecznie opierała się kapryśnej aurze, sięgamy po sprawdzone surowce:

• miedź,
• aluminium,
• stal – nierdzewną bądź ocynkowaną.

Kompletna dokumentacja precyzuje ponadto prowadzenie przewodów odprowadzających po elewacji oraz wyznacza miejsca wkopania uziomów. Profesjonalny projekt musi uwzględniać detale montażowe zintegrowane z rodzajem poszycia. Cały proces zamykają obowiązkowe pomiary końcowe, które są ostatecznym potwierdzeniem, że wszystkie połączenia wykonano fachowo, a system stanowi realną zaporę dla wyładowań atmosferycznych.

Czy instalacja odgromowa jest obowiązkowa? Przepisy i zalecenia

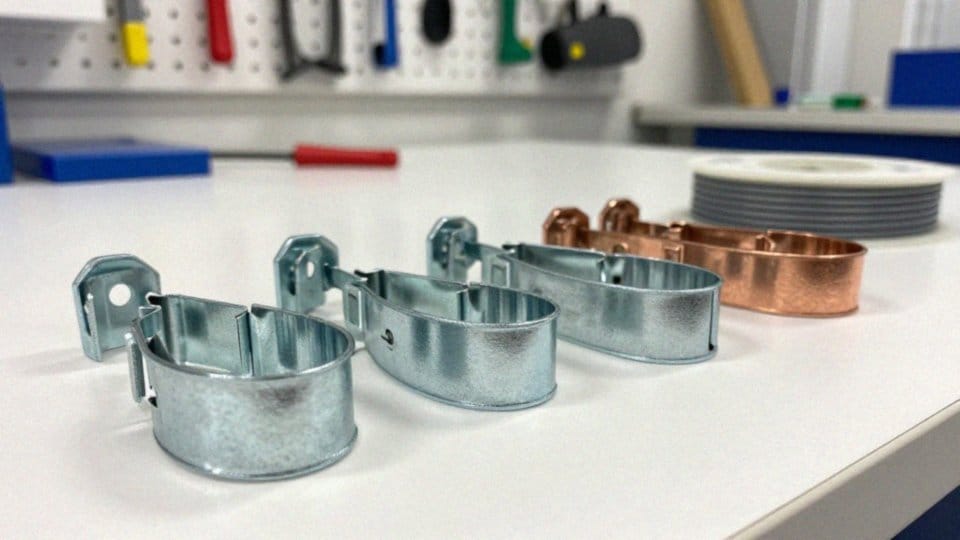

Jakie uchwyty stosować do odgromników dachowych?

Wybór odpowiednich elementów montażowych to sprawa kluczowa, ściśle uzależniona od specyfiki dachu oraz wybranej technologii instalacji. W przypadku dachów krytych dachówką ceramiczną bądź betonową najlepiej sprawdzają się:

• specjalne uchwyty dachówkowe,
• gąsiorowe uchwyty,
• które umożliwiają stabilne zamocowanie drutu bez ryzyka uszkodzenia delikatnego pokrycia.

Nieco inne podejście stosuje się na dachach płaskich, gdzie wykorzystuje się:

• wsporniki betonowe,
• wsporniki plastikowe,
• nierzadko wyposażone w dystansowe uchwyty odgromowe,
• które gwarantują wymagany odstęp przewodu od podłoża.

Dachy wykończone blachą wymagają z kolei rozwiązań mocowanych na felc lub dostosowanych do konkretnego profilu blachodachówki. Takie akcesoria nie tylko zapewniają solidne zakotwiczenie mechaniczne, ale również spełniają rygorystyczne normy antykorozyjne. Tam, gdzie instalacja potrzebuje większej stabilności, niezastąpione okazują się:

• naciągi w postaci śrub rzymskich,
• specjalne rurki,
• natomiast elementy krzyżowe pozwalają na sprawne łączenie poszczególnych odcinków przewodów.

Montaż na rynnach opiera się na dedykowanych obejmach i złączkach. Przy kompletowaniu systemu warto pamiętać o kompatybilności materiałowej. Aby uniknąć groźnej korozji kontaktowej, należy zestawiać ze sobą elementy wykonane z tych samych tworzyw – najczęściej sięga się po:

• stal nierdzewną,
• stal ocynkowaną,
• miedź.

Niezależnie od wybranego typu mocowania, każdy wspornik musi dbać nie tylko o utrzymanie przewodu w określonej pozycji, ale również o zachowanie ciągłości elektrycznej całego układu, zgodnie z założeniami projektu i dokumentacją techniczną danej inwestycji.

Jak powstaje piorun? Poznaj sekrety wyładowań atmosferycznych

Jak podłączyć przewody odprowadzające do uziomów?

Skuteczne zespolenie przewodów odprowadzających z uziomami odbywa się poprzez złącza kontrolne. Pozwalają one na szybkie rozłączenie układu, co jest kluczowe podczas okresowych kontroli rezystancji uziemienia, niezbędnych do oceny stanu technicznego całej instalacji. W punktach tych wykorzystuje się najczęściej:

• obejmy pomiarowe,
• złącza krzyżowe,
• złącza równoległe,

które gwarantują niezawodny styk elektryczny. Przewód odprowadzający łączy się z bednarką za pomocą uchwytu probierczego, montowanego na wysokości od pół do półtora metra nad ziemią. Podczas doboru komponentów musimy pamiętać o rygorach elektrochemicznych. Jeśli łączymy ze sobą miedź czy ocynkowaną stal, konieczne jest zastosowanie łączników bimetalicznych, które skutecznie minimalizują ryzyko korozji. Aby dodatkowo ustrzec te punkty przed niszczącym wpływem warunków atmosferycznych, warto zabezpieczyć je:

• specjalistycznymi masami antykorozyjnymi,
• zamknąć w szczelnych puszkach ochronnych.

Każda śruba i nakrętka musi wykazywać wysoką odporność mechaniczną, a same złącza powinny być dokręcone zgodnie z zaleceniami producenta, co zapewnia minimalną impedancję i długotrwałą stabilność układu. Po zakończeniu prac montażowych należy wykonać pomiary potwierdzające pełną ciągłość elektryczną od zwodów aż po uziomy. Warto pamiętać o precyzyjnym naniesieniu lokalizacji wszystkich złączy na schematy powykonawcze, co znacząco usprawni przyszły serwis oraz konserwację systemów odgromowych.

Co daje piorunochron? Korzyści z instalacji odgromowej w Twoim domu

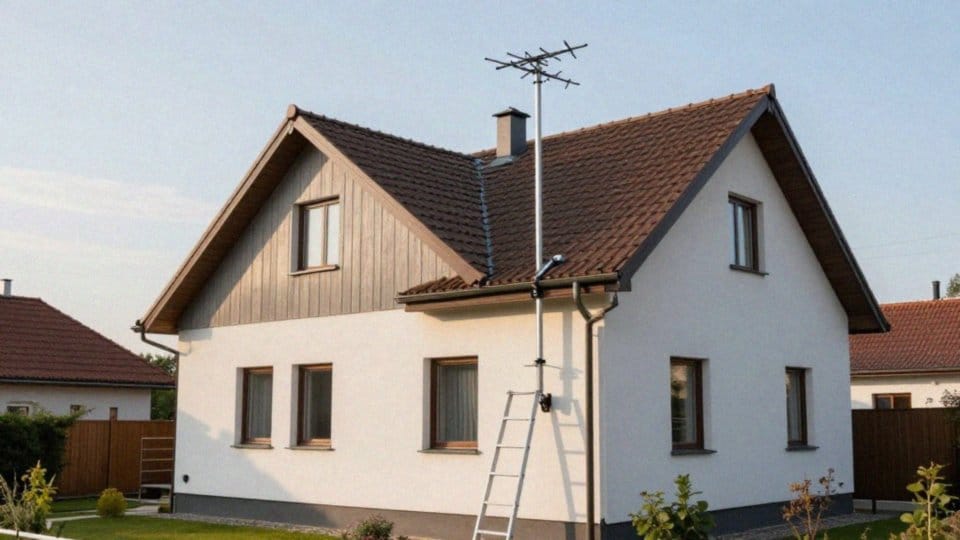

Jak często przeprowadzać przeglądy instalacji odgromowej?

O bezpieczeństwo obiektu należy dbać poprzez systematyczne sprawdzanie stanu technicznego instalacji, co powinno odbywać się w trzech kluczowych sytuacjach:

• przegląd odbiorczy, wykonywany tuż po zakończeniu montażu, podczas którego specjaliści dokonują niezbędnych pomiarów,
• przeglądy okresowe, realizowane cyklicznie zgodnie z aktualnymi normami, takimi jak PN-EN 62305, czy lokalnymi przepisami prawa budowlanego. Ich częstotliwość zazwyczaj zależy od warunków środowiskowych oraz klasy zainstalowanych urządzeń,
• kontrola wymuszona, niezbędna po przejściu gwałtownych zjawisk pogodowych, uderzeniu pioruna w konstrukcję budynku lub po przeprowadzonym remoncie dachu.

Serwisanci skupiają się wtedy na weryfikacji ciągłości elektrycznej systemu oraz dokładnej ocenie stanu technicznego poszczególnych komponentów. Każdy element, w tym bednarka, druty, czy różnego rodzaju złącza, poddawany jest wnikliwej analizie pod kątem korozji. Jeśli uszkodzenia są znaczne, konieczna staje się wymiana elementów montażowych, takich jak wsporniki betonowe, uchwyty na rąbek czy mocowania rynnowe. Kluczowym punktem każdego przeglądu pozostaje sprawdzenie złączy kontrolnych, które dzięki możliwości rozłączenia przewodów odprowadzających pozwalają na precyzyjny pomiar rezystancji uziemienia. Każda z tych czynności musi zostać udokumentowana stosownym protokołem, stanowiącym wymagany dowód sprawności systemu dla ubezpieczyciela lub nadzoru budowlanego. Taka regularna konserwacja pozwala wykryć luźne mocowania czy drobne usterki mechaniczne, zanim zagrożą one skuteczności ochrony całego budynku.
