Co to jest uziemienie szpilkowe i do czego służy?
| Cecha | Wartość/Opis |
|---|---|
| Standardowa długość pojedynczego uziomu | 1,5 m |
| Minimalna długość uziomu | 2,5 m |
| Średnica | 16 mm |
| Minimalna głębokość pogrążenia najniższej części | 3 m |
| Maksymalny poziom rezystancji | 10 Ω |
Uziom szpilkowy tworzy układ pionowych, metalowych prętów pogrążonych głęboko w ziemi. Ich kluczową rolą jest bezpieczne odprowadzanie ładunków elektrycznych, co czyni je nieodzownym elementem ochrony:
- przeciwporażeniowej,
- przeciwprzepięciowej,
- systemów odgromowych.
Takie pionowe rozwiązanie sprawdza się doskonale tam, gdzie brakuje miejsca na rozległe uziomy poziome czy otokowe. Efektywność całego systemu zależy bezpośrednio od parametrów gruntu oraz głębokości, na jaką uda się wbić pręty. Połączenie ich z Główną Szyną Uziemiającą za pomocą bednarki lub drutu stabilizuje potencjał w instalacji, znacząco podnosząc poziom bezpieczeństwa osób przebywających w budynku. Co istotne, uziomy te są nie tylko skuteczne, ale też łatwe w montażu, co pozwala na ich efektywne stosowanie w bardzo różnorodnych warunkach geologicznych.
Jakie normy dotyczą uziomów szpilkowych?
Kluczowe wytyczne dotyczące instalacji uziomowych znajdziemy w normach serii PN-EN 62305, ze szczególnym uwzględnieniem części trzeciej, która odnosi się do systemów odgromowych. To właśnie te dokumenty wyznaczają standardy projektowania, montażu oraz późniejszej weryfikacji skuteczności uziomów, co przekłada się bezpośrednio na bezpieczeństwo całego systemu elektrycznego.
Kiedy mówimy o konkretnych wyrobach budowlanych, niezbędne jest odwołanie się do normy PN-EN 62561-2:2012. Określa ona precyzyjne wymagania fizykochemiczne dla poszczególnych komponentów, kładąc szczególny nacisk na stosowanie materiałów odpornych na korozję.
Przepisy te wprowadzają także ujednoliconą metodologię badań, w tym:
- procedury mierzenia rezystywności gruntu,
- okresową kontrolę rezystancji uziemienia.
Rzetelne stosowanie tych wytycznych nie tylko gwarantuje technicznie poprawne połączenie uziomu odgromowego z Główną Szyną Uziemiającą, ale stanowi również potwierdzenie zgodności z aktualnymi przepisami budowlanymi oraz wymogami BHP.

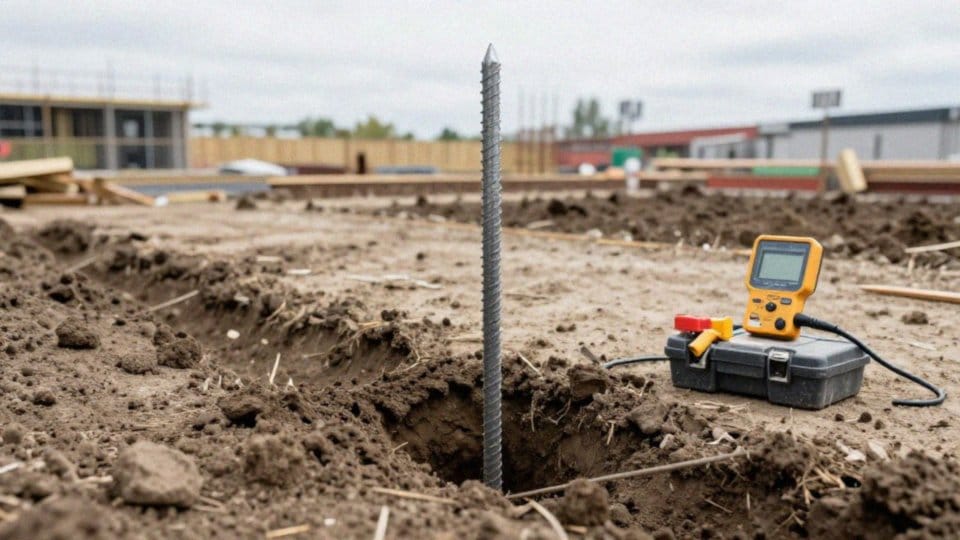

Jak dobrać miejsce i głębokość pogrążenia?
O skuteczności uziomu w dużej mierze decyduje precyzyjne rozpoznanie gruntu. Aby trafnie dobrać miejsce i głębokość montażu, stosuje się sondowanie geoelektryczne, w tym popularną metodę Wenera, która pozwala dokładnie ocenić strukturę gleby oraz jej przewodność. To właśnie od tych danych zależy późniejsza efektywność całego systemu.
Choć rynkowy standard dla uziomu szpilkowego to minimum 2,5 metra, w praktyce instalacyjnej często dąży się do poziomu 6 metrów. Kluczowe jest, aby końcówka uziomu spoczęła co najmniej 3 metry pod powierzchnią, co skutecznie izoluje system od sezonowych wahań wilgotności i kaprysów pogody.
Przy ustalaniu lokalizacji warto przestrzegać podstawowych reguł:
- szpilki powinny znajdować się w odległości przynajmniej metra od ścian fundamentowych,
- minimum 4 metrów od siebie, o ile projekt nie przewiduje inaczej.
W miejscach o wyjątkowo niskiej przewodności konieczne bywa zagęszczenie punktów uziomowych lub dalsze pogłębianie instalacji. Podczas prac montażowych kluczowa jest ciągła kontrola rezystancji – dążymy do uzyskania wyniku na poziomie 10 omów lub niższym. Ostateczne rozmieszczenie elementów zawsze musi być jednak wypadkową lokalnej charakterystyki geologicznej oraz indywidualnych wymogów danej instalacji elektrycznej.
Jakie materiały wybrać dla uziomu szpilkowego?
Dobór odpowiednich komponentów do uziomu decyduje nie tylko o przewodności całego systemu, ale przede wszystkim o jego długowieczności, szczególnie jeśli teren nie należy do najłatwiejszych. Najpopularniejszym rozwiązaniem pozostaje stal ocynkowana, która stanowi doskonały kompromis między przystępną ceną a przyzwoitą odpornością na rdzę. Gdy jednak zależy nam na lepszej przewodności lub inwestycja powstaje w wyjątkowo wymagającym, korozyjnym środowisku, znacznie lepiej sprawdzą się elementy pomiedziowane, oferujące wyższą wytrzymałość mechaniczną i chemiczną. W najbardziej ekstremalnych warunkach najlepiej postawić na stal nierdzewną – to najtrwalszy, choć najdroższy wybór.
Kluczowa jest również średnica szpilek. Choć techniczne minimum to 10 mm, w praktyce instalatorzy niemal zawsze sięgają po pręty 16 mm, ponieważ zapewniają one odpowiednią sztywność podczas wbijania w grunt. Planując zakupy, pamiętaj o ryzyku korozji kontaktowej, która pojawia się, gdy w jednej instalacji łączymy niekompatybilne metale, prowadząc do ich przyspieszonego niszczenia. Dlatego cały system, włącznie z bednarką czy drutem, powinien być materiałowo spójny.
Montaż to jednak nie wszystko. Aby instalacja służyła przez lata, musisz zadbać o atestowane złącza, zabezpieczając je po dokręceniu specjalistyczną taśmą antykorozyjną, na przykład typu DENSO. Całość powinna być zakończona w puszce kontrolnej, która pozwoli na łatwą inspekcję w przyszłości. Konsekwencja w doborze przekrojów przewodów oraz dbałość o jednolitość metali to najlepsza inwestycja w stabilną i efektywną pracę instalacji uziemiającej.
Jak wykonać uziom szpilkowy i połączyć go z bednarką?
Proces instalacji uziomów pionowych rozpoczyna się od wprowadzenia prętów w głąb gruntu przy użyciu profesjonalnych narzędzi, takich jak:
- specjalistyczne pobijaki,
- wiertnice udarowe.
Podczas tego etapu kluczowe jest stałe monitorowanie pionowości elementów oraz bieżące sprawdzanie rezystancji uziemienia. Kiedy pręty osiągną wymagany poziom, łączy się je w układ równoległy za pomocą:
- spawania,
- trwałych zacisków klatkowych,
które gwarantują niezawodność przewodzenia prądu. Następnym istotnym krokiem jest połączenie gotowego układu z bednarką lub drutem ocynkowanym. Element ten układa się w wykopie na głębokości przynajmniej 60–80 cm, mocując go do głowic szpilek wytrzymałymi zaciskami krzyżowymi. Aby uniknąć ryzykownej korozji elektrochemicznej, należy bezwzględnie dbać o spójność używanych materiałów.
Finalne wyprowadzenie instalacji do zewnętrznej puszki kontrolnej pozwala na podłączenie systemu do Głównej Szyny Uziemiającej oraz szyn wyrównawczych budynku. Jeśli obiekt wyposażono w ochronę odgromową, połączenie z instalacją LPS musi cechować się najwyższą solidnością. Wszystkie punkty stykowe warto dodatkowo zabezpieczyć przed wilgocią, stosując do tego celu:
- taśmy DENSO,
- izolację bitumiczną.
Pamiętaj, że wszystkie te prace wymagają nie tylko odpowiednich kwalifikacji SEP, ale także pełnej zgodności z normami PN-EN, co zawsze finalizuje się sporządzeniem stosownego protokołu pomiarowego.
Jak mierzyć rezystancję uziomu i jakie są wymagania?
Aby mieć pewność, że instalacja uziemiająca działa sprawnie, konieczne jest przeprowadzenie profesjonalnych pomiarów za pomocą specjalistycznego miernika. Standardem w branży jest metoda techniczna, która zazwyczaj wykorzystuje sondy pomocnicze. Najpopularniejszym rozwiązaniem pozostaje technika trójprętowa, w której umieszcza się jedną sondę prądową oraz napięciową w odpowiednim oddaleniu od badanego elementu.
Jeśli jednak napotkamy na wymagające podłoże, znacznie lepiej sprawdzi się metoda Wenera, pozwalająca na niezwykle dokładne określenie rezystywności gruntu. Wartości rezystancji nie powinny przekraczać 10 omów, choć w przypadku nowoczesnych systemów odgromowych wymagania są często jeszcze bardziej restrykcyjne. Pamiętajmy, że na wynik wpływ mają czynniki zewnętrzne, takie jak wilgotność czy temperatura gleby, dlatego stosuje się odpowiednie współczynniki korekcyjne.
Gdy pomiary wykażą zbyt wysoki opór, najlepszym rozwiązaniem jest:
- zastosowanie uziomów połączonych równolegle,
- zwiększenie ich głębokości,
- poprawa jakości gruntu wokół elektrod.
Skorzystanie z mostka pomiarowego pozwala dodatkowo wyeliminować błędy, zapewniając najwyższą precyzję odczytów. Po zakończeniu instalacji, jak i podczas rutynowych przeglądów, wymagane jest sporządzenie protokołu zgodności z normami PN-EN. Oprócz badań technicznych, kluczowa jest dokładna inspekcja fizycznego stanu zacisków i spawów, które mogą ulec korozji lub obluzowaniu. Systematyczna kontrola rezystancji to najlepsza inwestycja w trwałość instalacji i codzienne bezpieczeństwo użytkowników.
