Uziemienie: co to jest i do czego służy?
| Rodzaj uziemienia | Główne zastosowanie | Cel |
|---|---|---|
| Uziemienie ochronne | połączenie metalowych części urządzeń z uziomem | ochrona użytkowników przed prądem |
| Uziemienie funkcjonalne | urządzenia elektryczne połączone z siecią | zapewnienie prawidłowej pracy urządzeń |
| Uziemienie odgromowe | instalacje odgromowe | odprowadzenie prądów wyładowań atmosferycznych |
| Uziemienie pomocnicze | ochrona przeciwzakłóceniowa, układy pomiarowe | utrzymanie odpowiedniego poziomu napięcia |
Uziemienie polega na połączeniu elementów niepodlegających pod napięcie lub konkretnych punktów obwodu z gruntem. Kluczową rolę odgrywa tu przewód uziemiający, który bezpiecznie odprowadza prądy upływowe i nadmiar ładunków elektrycznych, skutecznie separując potencjały. Cały system składa się z:
- szyny uziemiającej,
- odpowiedniego okablowania,
- uziomu.
W zależności od projektu, możemy wybierać spośród różnych rozwiązań technicznych, takich jak:
- uziomy fundamentowe,
- uziomy otokowe,
- uziomy szpilkowe,
- uziomy naturalne.
Podstawowym zadaniem takiej instalacji jest ochrona zdrowia poprzez minimalizowanie ryzyka porażenia prądem. Ponadto system stabilizuje potencjał urządzeń i pozwala na bezproblemową pracę zabezpieczeń, w tym powszechnie stosowanych wyłączników różnicowo-prądowych. Aby instalacja spełniała swoją funkcję i była zgodna z prawem, musi być montowana zgodnie z aktualnymi polskimi normami serii PN-HD 60364. Warto pamiętać, że jej bezpieczeństwo nie jest dane raz na zawsze. Dlatego konieczna jest systematyczna kontrola ciągłości połączeń oraz regularne pomiary rezystywności gruntu.
Jak uziemienie chroni przed porażeniem?
Uziemienie ochronne pełni rolę niezawodnego bezpiecznika, który w razie awarii elektrycznej przejmuje niechciany ładunek. Gdy izolacja urządzenia zawodzi, prąd płynie przez przewód PE wprost do uziomu, omijając ciało człowieka. Takie rozwiązanie drastycznie redukuje napięcie dotykowe, stanowiąc pierwszą linię obrony przed groźnym porażeniem.
Mechanizm ten współgra z automatyką zabezpieczającą. W chwili zwarcia do obudowy, gwałtowny skok natężenia prądu błyskawicznie aktywuje wyłącznik nadprądowy. Z kolei w nowoczesnych układach z wyłącznikiem różnicowoprądowym wystarczy ułamek sekundy, by niedobór prądu w obwodzie odciął zasilanie. Sprawność całego systemu zależy jednak od:
- kondycji pętli zwarcia,
- solidności połączenia szyny głównej z uziomem.
Współczesne standardy sieciowe, jak TN-C-S, TT czy IT, kładą coraz większy nacisk na separację ścieżek prądowych, co czyni je znacznie skuteczniejszymi od przestarzałego zerowania. Szczególną uwagę przywiązuje się do montażu gniazdek w miejscach narażonych na wilgoć, gdzie ciągłość uziemienia jest absolutnie kluczowa. Niezależnie od jakości instalacji, regularne pomiary parametrów ochronnych pozostają niezbędnym rytuałem, pozwalającym wcześnie wykryć ewentualne przerwy w obwodzie i uniknąć ryzyka katastrofy.

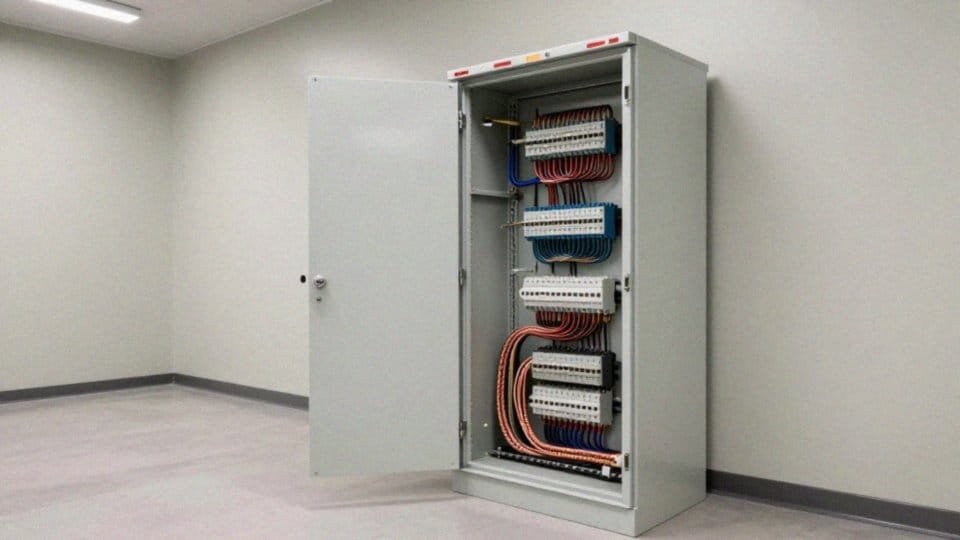

Do czego służy uziemienie funkcjonalne?
Uziemienie funkcjonalne stanowi fundament stabilnej pracy współczesnej elektroniki, dbając o niezawodność urządzeń zarówno podczas codziennej eksploatacji, jak i w chwilach wystąpienia zakłóceń. Jego głównym zadaniem jest wyznaczenie stałego punktu odniesienia dla potencjału, co okazuje się kluczowe dla prawidłowego funkcjonowania:
- układów pomiarowych,
- systemów komunikacyjnych,
- zaawansowanych zabezpieczeń.
W nowoczesnych, rozbudowanych instalacjach uziemienie to pełni również rolę filtra, skutecznie redukując wpływ zakłóceń elektromagnetycznych poprzez odprowadzanie niepożądanych sygnałów do ziemi. Ten typ ochrony jest niezbędny w:
- stacjach transformatorowych,
- obiektach przemysłowych,
- miejscach, gdzie zasilane są urządzenia krytyczne.
Współdziałając z systemami odgromowymi i przeciwprzepięciowymi, znacząco ogranicza skutki wyładowań atmosferycznych i nagłych skoków napięcia. Aby jednak instalacja była w pełni efektywna, szyny i przewody uziemiające muszą spełniać ściśle określone parametry rezystancji, zgodnie z wytycznymi producentów oraz obowiązującymi normami. Projektanci często stają przed wyborem: stworzyć odrębny układ czy zintegrować funkcjonalne połączenie z uziemieniem ochronnym. Niezależnie od wybranego wariantu, regularne pomiary kontrolne są niezbędne, by utrzymać pożądaną stabilność sygnałów w czasie.
Z czego składa się instalacja uziemiająca?
Skuteczny system uziemiający spaja uziom z instalacją budynku, wykorzystując do tego celu przewody ochronne PE, wyrównawcze oraz PEN. Sercem układu w rozdzielnicy jest szyna uziemiająca, pełniąca rolę węzła dla licznych zacisków i łączników.
Decyzja o wyborze konkretnego typu uziomu wynika zawsze z warunków geologicznych oraz specyfiki samej konstrukcji. Inżynierowie często sięgają po:
- uziomy fundamentowe, które są nieodłącznie związane ze zbrojeniem obiektu,
- warianty otokowe układane wzdłuż jego obrysu,
- uziomy szpilkowe wbite w grunt,
- uziomy naturalne, czyli metalowe części konstrukcyjne budynku.
W wymagającym podłożu, gdzie uzyskanie odpowiednich parametrów jest trudniejsze, dobrym wyjściem są systemy kombinowane, łączące elementy pionowe z poziomymi. Do montażu bednarki zazwyczaj stosuje się:
- spawanie,
- zgrzewanie,
- solidne zaciski śrubowe.
Warto jednak zawsze brać pod uwagę ryzyko korozji materiałów. Fundamentem każdego projektu są wstępne pomiary rezystywności podłoża, które pozwalają uzyskać rezystancję uziemienia w pełnej zgodności z normami PN-HD 60364 i PN-IEC 60364-5-54. Niezwykle istotne jest zagwarantowanie nieprzerwanej ciągłości całego układu. Ma to priorytetowe znaczenie zwłaszcza w instalacjach odgromowych, gdzie każdy pojedynczy zacisk musi precyzyjnie przekazać impuls prądu atmosferycznego bezpośrednio do ziemi.
Jak zmierzyć rezystancję uziomu?
Skuteczna ochrona odgromowa wymaga rzetelnej kontroli rezystancji uziemienia oraz ciągłości połączeń wyrównawczych, do czego niezbędne są profesjonalne mierniki. W praktyce najczęściej sięgamy po metodę techniczną z wykorzystaniem trzech elektrod. Polega ona na wbiciu w grunt dwóch sond pomocniczych w precyzyjnie określonych odstępach od badanego obiektu. Otrzymane w ten sposób dane porównujemy z założeniami projektowymi oraz wytycznymi normy PN-IEC 60364-5-54, która precyzuje dopuszczalne parametry w nawiązaniu do właściwości geologicznych terenu.
Nie możemy przy tym zapomnieć o inspekcji zacisku probierczego. Jego rola jest kluczowa, gdyż pozwala na chwilowe odizolowanie instalacji uziomowej od budynku, eliminując zakłócenia wynikające z wpływu pozostałych komponentów sieci. Równolegle warto skontrolować pętlę zwarcia, co da nam pewność, że w razie awarii system błyskawicznie odetnie zasilanie.
Regularne przeglądy to podstawa bezpieczeństwa – w przypadku instalacji piorunochronnych powinny one odbywać się nie rzadziej niż co pięć lat lub bezpośrednio po każdej modernizacji. Potwierdzeniem sprawności systemu jest kompletna dokumentacja pomiarowa. Jeśli jednak wyniki okażą się niesatysfakcjonujące, nie obędzie się bez prac naprawczych. W takich sytuacjach najskuteczniejszym rozwiązaniem jest dołożenie dodatkowych uziomów pionowych lub poziomych, co skutecznie zwiększy powierzchnię styku z gruntem i obniży oporność całego systemu.
Co grozi przy braku uziemienia?
Brak uziemienia w instalacjach niskiego napięcia to poważne zaniedbanie, które bezpośrednio zwiększa ryzyko groźnego porażenia prądem. W momencie przebicia elektrycznego prąd nie ma drogi ucieczki, więc metalowa obudowa urządzenia staje się śmiertelną pułapką. Szczególnie ryzykownie jest w domowych łazienkach czy kuchniach, gdzie wilgoć znacząco ułatwia przepływ energii przez ludzkie ciało.
W systemach pozbawionych odpowiedniej ochrony nawet nowoczesne wyłączniki różnicowo-prądowe przestają spełniać swoją rolę, co zostawia domowników bez realnego wsparcia w razie awarii. Co więcej, brak sprawnego uziemienia otwiera drogę dla niszczycielskich przepięć atmosferycznych i łączeniowych. Skutkiem mogą być nie tylko kosztowne awarie elektroniki, ale również niebezpieczne pożary wywołane zwarciem instalacji.
Warto pamiętać, że wszelkie niedociągnięcia w tym obszarze to nie tylko igranie z własnym bezpieczeństwem, ale też pogwałcenie norm budowlanych. Użycie tanich, nieodpowiednich materiałów przyspiesza degradację połączeń, co po pewnym czasie skutkuje przerwaniem ciągłości obwodu.
Aby uniknąć takich scenariuszy, kluczowe są:
- regularne przeglądy,
- profesjonalne pomiary techniczne.
Dzięki nim można odpowiednio wcześnie wykryć usterki i zadbać o pełen komfort oraz spokój ducha podczas korzystania z domowych urządzeń.
