Co to jest energia bierna?
W systemach prądu przemiennego moc bierna stanowi tę część energii, która nie zamienia się bezpośrednio w pracę. Zamiast napędzać urządzenia, nieustannie cyrkuluje między źródłem a odbiornikiem, cyklicznie ładując i rozładowując pola elektromagnetyczne. Maszyny indukcyjne, w tym:
- silniki asynchroniczne,
- transformatory,
- dławiki,
- różnego typu układy chłodnicze,
- traktują ją jako niezbędne „paliwo” do namagnesowania swoich rdzeni.
Problem pojawia się jednak, gdy jej nadmiar zaczyna nadmiernie obciążać instalację. Taki stan rzeczy ogranicza rzeczywistą przepustowość sieci, generując przy tym odczuwalne straty przesyłowe oraz niekorzystne wahania napięcia. Aby utrzymać zasilanie na odpowiednim poziomie, inżynierowie balansują między mocą czynną, bierną a pozorną. Kluczowym wskaźnikiem efektywności tego procesu jest współczynnik mocy, najczęściej opisywany za pomocą cos φ lub tg φ. Należy pamiętać, że zapotrzebowanie na tę energię nie jest stałe – gdy napięcie w sieci rośnie, popyt na moc bierną zwiększa się aż do kwadratu tej wartości. Właśnie dlatego w nowoczesnych instalacjach montuje się zestawy kondensatorów. Wytwarzana przez nie moc bierna pojemnościowa skutecznie neutralizuje uciążliwe skutki indukcyjności, pozwalając na stabilniejszą i wydajniejszą pracę całego systemu.

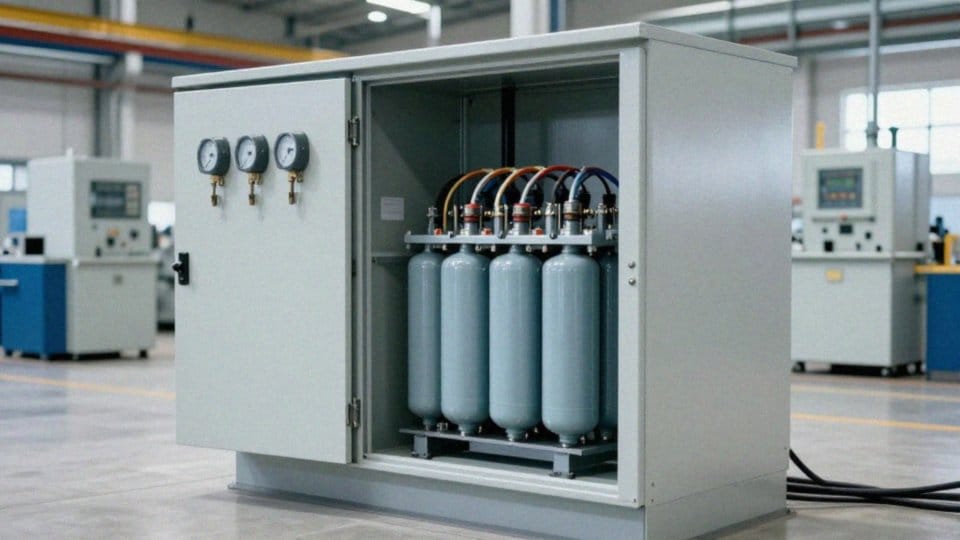

Jak kondensatory generują energię bierną?
Kondensatory działają jak magazyny energii elektrycznej, gromadząc ją w swoim polu elektrycznym. W systemach elektroenergetycznych pełnią rolę źródeł mocy biernej pojemnościowej, istotnej wszędzie tam, gdzie napięcie wyprzedza prąd. Dzięki temu skutecznie równoważą wpływ urządzeń indukcyjnych, takich jak:
- silniki,
- transformatory.
W praktyce najczęściej spotkamy baterie kondensatorów, czyli przemyślane zestawy połączonych jednostek mocy. Ich zadaniem jest niwelowanie deficytu mocy biernej w sieci. Wybierając konkretny model, kluczowe jest uważne przeanalizowanie tabliczki znamionowej, ze szczególnym uwzględnieniem:
- napięcia,
- pojemności,
- dopuszczalnej obciążalności prądowej.
Warto przy tym pamiętać, że ilość generowanej mocy biernej jest ściśle powiązana z kwadratem napięcia zasilającego. Ta zależność bezpośrednio wpływa na wydajność kompensacji w warunkach zmiennego obciążenia. Całe układy integruje się z siecią za pomocą dedykowanych styczników, co w połączeniu ze starannym testowaniem różnych konfiguracji pozwala precyzyjnie dopasować parametry do specyfiki obiektu. Choć nowoczesne kondensatory mocy są cenione za wysoką wydajność i trwałość, ich efektywna praca jest ściśle uzależniona od stanu sieci, w tym głównie od obecności harmonicznych oraz ogólnej stabilności zasilania.
Kiedy stosować kompensację mocy biernej?
| Korzyść | Opis |
|---|---|
| Zmniejszenie opłat | Redukcja kosztów energii elektrycznej |
| Poprawa jakości pracy instalacji | Stabilniejsze działanie systemu elektrycznego |
| Eliminacja nadmiaru energii biernej | Zrównoważenie przepływu mocy w sieci |
| Zmniejszenie strat mocy czynnej | Efektywniejsze wykorzystanie energii w sieci |
Warto pomyśleć o instalacji układów do redukcji energii biernej w momencie, gdy na fakturach od dostawcy pojawią się pierwsze kary za przekroczenie limitów. Sygnałem alarmowym bywają również:
- częste spadki napięcia,
- nadmierne nagrzewanie się przewodów,
- niski współczynnik mocy cos φ.
Aby ocenić sensowność takiej inwestycji, kluczowe jest przeprowadzenie rzetelnych pomiarów profilu mocy. Z praktyki wynika, że wydatki te zwracają się zazwyczaj błyskawicznie – często już w okresie od roku do trzech lat. W miejscach, gdzie pracują wydajne silniki czy rozbudowane klimatyzacje, świetnie sprawdzają się aktywne kompensatory. Nowoczesne rozwiązania, takie jak kompensator SVG, potrafią zareagować na zmiany obciążenia w czasie krótszym niż 20 milisekund. Jeśli jednak w sieci występuje wysoki poziom zakłóceń harmonicznych, nie obejdzie się bez wsparcia w postaci dławików odstrajających. Odpowiednio wdrożona kompensacja nie tylko podnosi stabilność instalacji, ale przede wszystkim chroni przed kosztownymi opłatami. Dzięki współczesnym licznikom energii cały proces można w pełni zautomatyzować, zyskując pełną kontrolę nad zużyciem prądu w budynku.
Jak dobrać baterie kondensatorów do instalacji?
Dobór baterii kondensatorów to proces, który zaczyna się od wnikliwej analizy pomiarowej. Aby określić zapotrzebowanie na moc Qc, musimy najpierw zbadać profil mocy obiektu oraz wskaźniki cos φ i tg φ. Warto przy tym pamiętać, że moc bierna reaguje na zmiany napięcia w kwadracie, co znacząco wpływa na finalne wyliczenia.
Podejście do kompensacji powinno być elastyczne i uzależnione od charakteru odbiorników. Stałe urządzenia indukcyjne wymagają zupełnie innej strategii niż:
- cyklicznie pracujące silniki,
- rozbudowane systemy chłodnicze.
W takich warunkach najlepiej sprawdzają się modułowe baterie kondensatorów. Dzięki dzieleniu łącznej mocy na mniejsze sekcje, sterowane automatycznie, możemy skutecznie unikać ryzyka nadkompensacji i niechcianych skoków napięcia w momentach, gdy zapotrzebowanie na energię bierną spada.
Przed podjęciem ostatecznej decyzji koniecznie sprawdź poziom harmonicznych w sieci. Jeśli pomiary wykażą istotne odkształcenia napięcia, niezbędne będzie zastosowanie:
- dławików odstrajających,
- filtrów pasywnych.
Te elementy ochronią kondensatory przed groźnym rezonansem i przeciążeniem. Wszystkie wytyczne dotyczące prądów i zabezpieczeń znajdziesz na tabliczce znamionowej urządzenia.
Dobrze zaprojektowana instalacja to nie tylko kwestia techniki, ale i ekonomii. Myśląc o żywotności komponentów i optymalizacji kosztów energii, warto rozważyć współpracę baterii z cyklami załączania:
- dużych maszyn,
- sprężarek.
Po montażu nie zapomnij o testach konfiguracji, by upewnić się, że automatyka precyzyjnie reaguje na zmienne obciążenie. Profesjonalny dobór systemu to najlepszy sposób na uniknięcie kar za energię bierną i wyraźną poprawę sprawności rozdziału prądu w całym zakładzie.

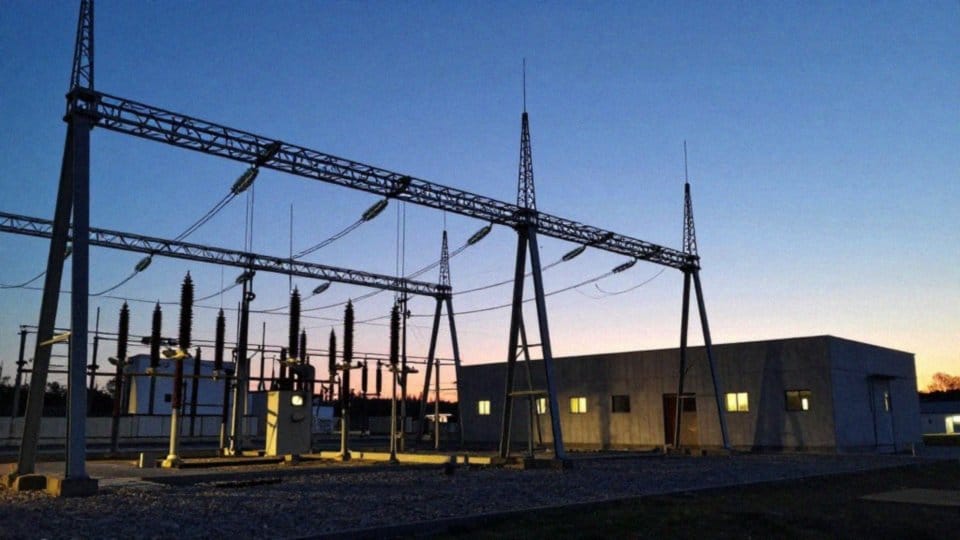

Czy kompensacja zmniejsza straty mocy czynnej?
Kompensacja mocy biernej to jeden z najskuteczniejszych sposobów na ograniczenie strat energii czynnej. Poprzez eliminację zbędnego przepływu prądu indukcyjnego w przewodach i transformatorach, unikamy niepotrzebnego wydzielania się ciepła, co wynika bezpośrednio z zależności opisanej wzorem I²R. Dążenie do współczynnika mocy bliskiego jedności sprawia, że instalacja jest wykorzystywana niemal wyłącznie do przesyłu użytecznej energii, co znacząco podnosi sprawność całego systemu.
Stabilne napięcie, uzyskane dzięki redukcji energii biernej, realnie wpływa na dłuższą żywotność urządzeń, chroniąc je przed awariami wskutek przegrzania czy przeciążenia. Z perspektywy biznesowej przekłada się to na wymierne oszczędności, nie tylko w rachunkach za prąd – gdzie unikamy kar od dostawców – ale także w kosztach utrzymania infrastruktury w doskonałym stanie technicznym.
Warto jednak pamiętać, że w nowoczesnych instalacjach obciążonych wyższymi harmonicznymi tradycyjna kompensacja pasywna nie zawsze wystarcza. W takich warunkach optymalnym rozwiązaniem staje się wdrożenie aktywnych kompensatorów SVG lub dedykowanych filtrów harmonicznych. Precyzyjna analiza parametrów sieci pozwala na idealne dobranie tych technologii, gwarantując minimalizację strat przesyłowych i maksymalizując rentowność całej inwestycji.
Jakie są ryzyka i zabezpieczenia kondensatorów?
Dbanie o niezawodność układów kompensacji mocy biernej wymaga świadomego podejścia do szeregu ryzyk technicznych. Jednym z najczęstszych problemów jest nadkompensacja, która niepotrzebnie przesuwa współczynnik cos φ w stronę pojemnościową, destabilizując napięcie w sieci. Równie groźne dla trwałości kondensatorów okazują się wyższe składowe harmoniczne; prowadzą one do niebezpiecznych przeciążeń i rezonansu, który w krótkim czasie może doprowadzić do awarii komponentów.
Aby skutecznie chronić te układy, kluczowe jest stosowanie dławików odstrajających. Skutecznie neutralizują one odkształcenia prądowe oraz zapobiegają przegrzewaniu się podzespołów. Oprócz tego, profesjonalne instalacje powinny być wyposażone w dedykowane zabezpieczenia, takie jak:
- wyłączniki,
- bezpieczniki,
- które natychmiast odcinają zasilanie w krytycznych sytuacjach.
W zaawansowanych systemach standardem staje się potrójna ochrona wewnętrzna oraz stałe dozorowanie temperatury wewnątrz obudowy. Wybór odpowiednich styczników również ma ogromne znaczenie. Muszą one wytrzymywać bardzo częste przełączenia sekcji, co zapobiega zgrzeaniu się styków. Jeśli mamy do czynienia z dynamiką obciążenia, jak choćby w przypadku sprężarek, niezbędna jest ścisła integracja z automatyką.
Przy dużym zanieczyszczeniu harmonicznymi coraz częściej rezygnuje się z klasycznych baterii na rzecz aktywnych kompensatorów SVG, które niwelują zakłócenia niemal natychmiastowo. Ostatnim, lecz równie ważnym fundamentem długowieczności sprzętu, jest regularny serwis. Okresowe przeglądy z wykorzystaniem regulatorów mocy biernej pozwalają nie tylko kontrolować stan techniczny poszczególnych sekcji, ale także weryfikować ich aktualną obciążalność.
Taka dbałość o szczegóły nie tylko minimalizuje ryzyko pożaru czy kosztownych przestojów, ale przede wszystkim gwarantuje bezpieczną i wydajną pracę infrastruktury przez długi czas.
Jak rozliczane są opłaty za energię bierną?
Koszty energii biernej stanowią istotny, choć często bagatelizowany składnik rachunków za prąd. Pojawiają się one w momencie, gdy przekroczone zostaną limity współczynnika mocy, który w polskiej energetyce wyznacza relację między poborem mocy biernej a czynnej. Centralnym punktem tych rozliczeń jest wskaźnik tg φ – jeśli przekroczy on wartość 0,4 w przypadku poboru energii indukcyjnej, dostawca automatycznie nalicza stosowne opłaty. Podobna dyscyplina obowiązuje w kwestii oddawania do sieci nadmiaru energii biernej pojemnościowej.
Dokładne monitorowanie tych parametrów umożliwiają współczesne liczniki, które nie tylko zliczają zużycie, ale też precyzyjnie profilują jakość pobieranej energii. Dzięki rejestracji danych w krótkich interwałach czasowych, operatorzy bez trudu wyłapują wszelkie naruszenia warunków umowy. Dla wielu przedsiębiorstw kary za przekroczenie tych norm stają się poważnym obciążeniem, zauważalnie obniżającym rentowność prowadzonego biznesu.
Na szczęście, wdrożenie układów kompensacji pozwala zredukować zbędne wydatki nawet o 90%, a przy właściwej konfiguracji – całkowicie je wyeliminować. Kluczem do sukcesu jest profesjonalny audyt, który wskaże, czy w danym obiekcie lepiej sprawdzą się klasyczne baterie kondensatorów, czy może bardziej zaawansowane kompensatory aktywne SVG. Choć inwestycja wymaga początkowych nakładów na zakup i montaż sprzętu, dzięki wysokim oszczędnościom bilans często wychodzi na plus już po dwunastu miesiącach eksploatacji.
W dobie nowoczesnego zarządzania przemysłowego, stały nadzór nad parametrami sieci i świadome utrzymywanie współczynnika mocy w bezpiecznych granicach to podstawa efektywności energetycznej każdej firmy.
