Na czym polega kompensacja mocy biernej?
Kompensacja mocy biernej to proces polegający na inteligentnym zarządzaniu nadmiarem energii w sieci elektrycznej. Głównym celem tych działań jest optymalizacja efektywności instalacji tak, aby współczynnik cos φ osiągał wartość bliską jedności. Mechanizm ten opiera się na wprowadzaniu urządzeń generujących przeciwny charakter mocy, co pozwala na skuteczne zrównoważenie sieci.
Wyróżniamy dwa podstawowe rodzaje mocy biernej:
- indukcyjną – typową dla transformatorów czy silników elektrycznych, najczęściej niwelowaną przez baterie kondensatorów,
- pojemnościową – występującą powszechnie w długich przewodach kablowych, z którą skutecznie radzą sobie dławiki indukcyjne.
Profesjonalna kompensacja na miejscu użytkowania pozwala znacząco odciążyć transformatory oraz linie przesyłowe, co przekłada się na realne oszczędności finansowe. Współczesna technologia oferuje jeszcze bardziej zaawansowane narzędzia, takie jak aktywne kompensatory czy urządzenia typu SVG. Pozwalają one na dynamikę stabilizację napięcia w czasie rzeczywistym, sprawnie minimalizując straty energii wywołane niepożądanymi przepływami prądu. Dzięki tym rozwiązaniom możliwe jest utrzymanie parametrów zasilania na optymalnym poziomie niezależnie od obciążenia zakładu.
Jakie korzyści daje kompensacja mocy biernej?
| Korzyść | Opis | Wpływ |
|---|---|---|
| Obniżenie kosztów energii | Uniknięcie dodatkowych opłat za niski współczynnik mocy | Zmniejszenie konsumpcji energii czynnej |
| Zmniejszenie strat energii w sieci | Redukcja przepływu dodatkowego prądu w przewodach | Poprawa efektywności energetycznej instalacji |
| Poprawa współczynnika mocy | Zbliżenie współczynnika mocy do wartości 1 | Zwiększenie wydajności urządzeń elektrycznych |
| Stabilizacja napięcia w sieci | Utrzymanie stałego poziomu napięcia | Poprawa jakości energii elektrycznej |
| Zmniejszenie obciążeń transformatorów i linii | Redukcja całkowitego obciążenia prądowego sieci | Zwiększenie żywotności infrastruktury |
Wdrożenie układów kompensacyjnych to skuteczny sposób na poprawę efektywności energetycznej każdej instalacji. Rozwiązania te minimalizują straty przesyłowe w przewodach i transformatorach, a utrzymanie optymalnego współczynnika cos fi przekłada się na lepszą stabilizację napięcia. W praktyce oznacza to nie tylko wyższą jakość prądu, ale również wyraźne wydłużenie żywotności podłączonych odbiorników.
Z punktu widzenia finansowego, największą korzyścią jest unikanie dotkliwych kar nakładanych przez operatorów za pobór energii biernej. Analizy wskazują, że taka inwestycja zwraca się zazwyczaj w czasie od pół roku do dwóch lat, a oszczędności na rachunkach za energię czynną mogą sięgać kilkunastu procent całkowitych kosztów eksploatacji.
Co więcej, poprawa parametrów sieci uwalnia jej dodatkowe zasoby. Dzięki temu zyskujesz możliwość rozbudowy parku maszynowego bez konieczności kosztownej modernizacji przyłączy elektrycznych w całym obiekcie.
Jak kompensacja mocy biernej wpływa na opłaty?
Ograniczenie poboru mocy biernej to najprostsza droga do obniżenia rachunków za prąd. Przedsiębiorstwa, które zadbają o ten aspekt, skutecznie unikną dotkliwych kar nakładanych przez operatorów sieci dystrybucyjnych. Problem pojawia się w momencie, gdy wskaźnik tg ∅ przekracza wartość 0,4, co uruchamia naliczanie dodatkowych opłat w większości taryf.
W wielu zakładach koszty związane z energią bierną stanowią nawet 30% całego budżetu przeznaczanego na energię elektryczną. Zastosowanie odpowiedniego systemu kompensacji znacząco poprawia współczynnik mocy i pozwala utrzymać pracę instalacji w optymalnym zakresie. Dobór właściwych urządzeń nie tylko chroni przed sankcjami finansowymi, ale również przynosi wymierne oszczędności już przy kolejnym rozliczeniu.
Warto pamiętać, że stały monitoring parametrów sieci umożliwia bieżącą kontrolę wydatków oraz pozwala na pełną optymalizację rozliczeń zgodnie z wymogami dostawcy energii.

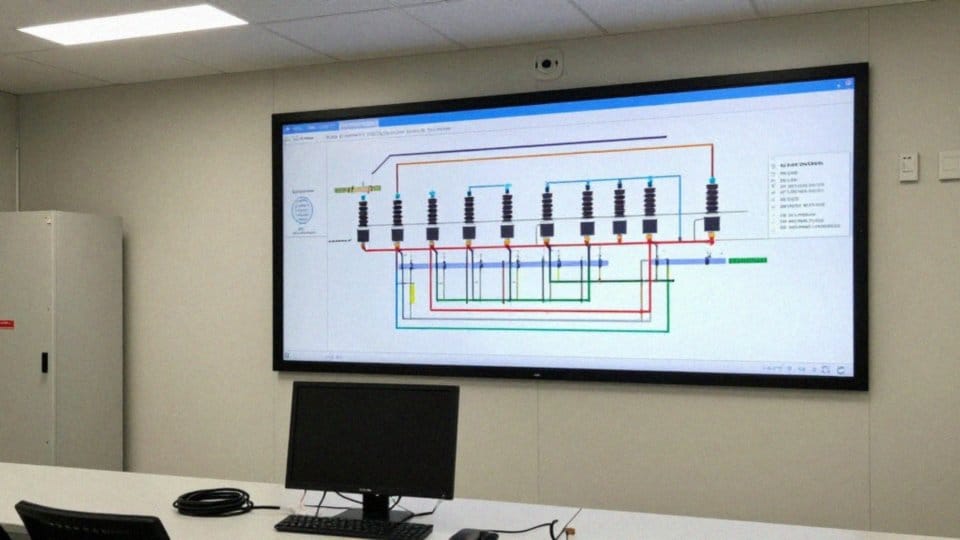

Jak mierzyć i analizować moc bierną w instalacji?
Aby rzetelnie ocenić stan sieci energetycznej, niezbędne jest wykorzystanie profesjonalnych analizatorów parametrów, liczników wielofunkcyjnych oraz rejestratorów dedykowanych do długofalowego monitoringu. Kompleksowa diagnostyka systemu opiera się na jednoczesnym badaniu:
- mocy czynnej,
- mocy biernej,
- mocy pozornej.
To umożliwia precyzyjne wyliczenie współczynników cos φ oraz tg φ. Proces ten zaczyna się od namierzenia głównych generatorów mocy biernej, którymi najczęściej bywają:
- silniki,
- transformatory,
- układy oświetlenia indukcyjnego.
Kluczowe znaczenie dla doboru odpowiedniej strategii kompensacji ma umiejętne rozróżnienie między mocą bierną indukcyjną a pojemnościową. Zastosowanie zaawansowanych rejestratorów pozwala również wykryć asymetrię między fazami oraz szkodliwy wpływ wyższych harmonicznych, które negatywnie zniekształcają przebiegi napięcia i prądu. Zgromadzone w ten sposób dane tworzą rzetelny bilans energetyczny dla każdej sekcji obiektu, stanowiąc fundament pod ocenę opłacalności przyszłych inwestycji. Dzięki tak szczegółowej dokumentacji zyskujemy przestrzeń do przeprowadzania symulacji, sprawdzając, czy lepszym rozwiązaniem okaże się kompensacja:
- indywidualna,
- grupowa,
- centralna.
Co więcej, regularna kontrola parametrów potwierdza skuteczność zainstalowanych urządzeń kompensacyjnych i pozwala błyskawicznie wychwycić wszelkie zmiany w profilu zużycia energii elektrycznej.
Jak dobrać system kompensacji do instalacji?
Wybór odpowiedniego systemu kompensacji mocy biernej to proces wymagający wnikliwej analizy technicznej. Kluczowe jest przyjrzenie się:
- profilowi obciążenia,
- charakterystyce urządzeń,
- zapisom w taryfie energetycznej.
Możemy przyjąć jedną z trzech głównych strategii:
- indywidualną, dedykowaną konkretnym dużym maszynom,
- grupową, skupioną na wybranych segmentach sieci,
- lub centralną, instalowaną w głównym punkcie rozdzielczym zakładu.
Dobór aparatury powinien wynikać z natury samych odbiorników. Baterie kondensatorów skutecznie neutralizują moc indukcyjną, podczas gdy dławiki kompensacyjne zajmują się mocą pojemnościową. W nowoczesnych, dynamicznie zmieniających się układach coraz częściej stosuje się kompensatory statyczne (SVG) oraz aktywne, które wyróżniają się błyskawiczną reakcją na wahania parametrów. Projektując układ, trzeba pamiętać o filtracji wyższych harmonicznych oraz specyfice rozruchu silników. Automatyka sterująca stanowi niezbędne dopełnienie, pozwalając na płynne dopasowanie poziomu kompensacji do aktualnego popytu.
Ostateczny wybór rozwiązania powinien być zawsze poparty kalkulacją ekonomiczną, uwzględniającą nie tylko wydatki inwestycyjne, ale również koszty eksploatacji i spodziewany czas zwrotu z oszczędności energii. Warto także zadbać o długowieczność sprzętu, biorąc pod uwagę warunki środowiskowe, takie jak temperatura czy stopień zanieczyszczenia powietrza.
Jak realizuje się kompensację mocy biernej w praktyce?
Wszystko zaczyna się od dokładnej inwentaryzacji sieci i serii pomiarów, które pozwalają nam precyzyjnie wskazać źródła mocy biernej oraz ocenić, jak bardzo sieć jest obciążona wyższymi harmonicznymi. Zgromadzone w ten sposób dane pozwalają zdecydować, czy lepszym rozwiązaniem będzie:
- kompensacja indywidualna,
- kompensacja grupowa,
- kompensacja centralna.
Dopiero na tym fundamencie dobieramy konkretny sprzęt – od klasycznych baterii kondensatorów po nowoczesne dławiki i kompensatory aktywne. W mniejszych instalacjach sprawdzają się baterie z automatyką krokową, które sprawnie dołączają kolejne sekcje w zależności od chwilowego zapotrzebowania. Z kolei w zakładach, gdzie obciążenie charakteryzuje się dużą zmiennością, znacznie skuteczniejsze okazują się kompensatory statyczne lub zaawansowane systemy aktywne. Ich natychmiastowa reakcja sprawia, że nie musimy martwić się o utrzymywanie zbędnej rezerwy mocy.
Podczas instalacji nie można zapomnieć o kluczowych elementach ochronnych, takich jak:
- zabezpieczenia przeciwzwarciowe,
- ograniczniki przepięć,
- filtry tłumiące harmoniczne.
Są one niezbędne, bo bez nich kondensatory byłyby narażone na poważne awarie. Całość wieńczy integracja z istniejącą infrastrukturą i konfiguracja regulatorów współczynnika cos φ. Warto jednak pamiętać, że proces ten nie kończy się na samym montażu – regularne przeglądy i stały monitoring parametrów sieci to jedyny sposób na to, by cieszyć się stabilnym napięciem i mniejszymi stratami energii przez długie lata.
Jakie są ograniczenia i ryzyka kompensacji mocy biernej?
Wprowadzanie systemów kompensacji energii biernej to zadanie wymagające precyzji, gdyż każdy błąd na etapie projektu może przynieść odwrotny od zamierzonego skutek. Niefortunny dobór lub rozmieszczenie urządzeń często skutkuje nadmiarem energii pojemnościowej, co zamiast redukować rachunki, generuje zbędne koszty.
W sytuacjach, gdy sieć traci stabilność, niezbędnym ratunkiem okazują się dławiki kompensacyjne. Szczególną uwagę należy zwrócić na zjawisko rezonansu harmonicznego. Jego interakcja z kondensatorami bywa destrukcyjna – prowadzi do dotkliwych przeciążeń, wzrostu strat przesyłowych i awarii sprzętu, czemu skutecznie zapobiegają jedynie dedykowane filtry.
Co więcej, tam gdzie zapotrzebowanie na moc szybko się zmienia, tradycyjne baterie kondensatorów często zawodzą. W takich wymagających warunkach rozsądniejszym wyborem – choć droższym w zakupie – stają się kompensatory aktywne.
Pamiętajmy, że sama instalacja to nie wszystko, gdyż niewłaściwe zarządzanie elektroniką potrafi zniweczyć cały potencjał oszczędności, utrzymując wysokie opłaty karne lub wprowadzając zakłócenia w zasilaniu. Dlatego świadoma inwestycja zawsze zaczyna się od rzetelnej analizy opłacalności.
Zazwyczaj poniesione nakłady zwracają się w ciągu od pół roku do dwóch lat, pod warunkiem uwzględnienia zmienności taryf, wymogów operatora oraz kosztów startowych. Cały proces zamyka regularna profilaktyka techniczna, która nie tylko podnosi bezpieczeństwo instalacji, ale przede wszystkim gwarantuje utrzymanie wysokiej efektywności energetycznej obiektu przez długi czas.
