Czym jest moc bierna Q?
| Aspekt | Charakterystyka | Konsekwencje |
|---|---|---|
| Definicja | Pulsowanie energii elektrycznej | Nie jest zamieniana na użyteczną pracę lub ciepło |
| Funkcja | Niezbędna do działania urządzeń indukcyjnych | Wytwarzanie pól elektromagnetycznych |
| Wpływ na sieć | Zwiększa natężenie prądu w systemie przesyłowym | Zwiększenie strat energii elektrycznej |
W obwodach prądu przemiennego moc bierna, oznaczana jako Q, pełni specyficzną rolę – to energia krążąca między źródłem a odbiornikiem, która nie wykonuje użytecznej pracy ani nie zamienia się w ciepło. Jej jedynym zadaniem jest podtrzymywanie wymaganych pól magnetycznych lub elektrycznych. Zjawisko to wynika z przesunięcia fazowego między przebiegami napięcia i prądu, występując zarówno w instalacjach jednofazowych, jak i trójfazowych.
Jednostką miary tego parametru jest var, natomiast w rozbudowanych układach energetycznych częściej operujemy wartościami wyrażonymi w kVAr. W zależności od charakteru obciążenia wyróżniamy:
- moc bierną indukcyjną, występującą gdy Q jest większe od zera,
- moc bierną pojemnościową, gdzie wartość Q przyjmuje liczby ujemne.
Pierwszy typ jest typowy dla urządzeń wyposażonych w uzwojenia, takich jak silniki czy transformatory, podczas gdy drugi generują głównie kondensatory oraz długie linie przesyłowe. Zależności między poszczególnymi rodzajami mocy obrazuje tzw. trójkąt mocy. Współczynniki cos φ i tg φ, wynikające z jego geometrii, pozwalają precyzyjnie ocenić efektywność wykorzystania energii elektrycznej.
Warto pamiętać, że nadmiar mocy biernej w systemie nie pozostaje bez wpływu na jego kondycję – prowadzi do wzrostu strat przesyłowych i wyraźnie obniża sprawność całej infrastruktury.
Skąd powstaje moc bierna i do czego służy?
| Aspekt | Opis | Konsekwencje/Przykłady |
|---|---|---|
| Powstawanie | Wszędzie tam, gdzie występują pola magnetyczne lub elektryczne magazynujące energię | Odbiorniki indukcyjne (np. silniki, transformatory) |
| Rola | Niezbędna do prawidłowego funkcjonowania urządzeń indukcyjnych | Umożliwia działanie silników elektrycznych |
| Charakterystyka | Nie wykonuje pracy użytecznej, opisuje pulsowanie energii elektrycznej | Nie jest zamieniana na ciepło |
| Nadmiar | Zwiększa natężenie prądu w systemie przesyłowym | Zwiększone straty energii, wyższe koszty, obniżona niezawodność |
Energia bierna pojawia się w obwodach prądu zmiennego zawsze wtedy, gdy napięcie i prąd tracą swoje idealne zgranie, czyli występuje między nimi przesunięcie fazowe. Zjawisko to jest typowe dla odbiorników o charakterze indukcyjnym, na przykład:
- silników,
- transformatorów.
W układach pojemnościowych sytuacja wygląda odwrotnie – to prąd wyprzedza napięcie. Wszystko to jest efektem cyklicznej wymiany energii, gromadzącej się w polach elektromagnetycznych. Choć sama w sobie nie wykonuje użytecznej pracy, energia bierna jest absolutnie niezbędna do funkcjonowania urządzeń, bez niej bowiem nie powstałyby pola magnetyczne wymagane w procesie indukcji. Fakt ten sprawia, że pełni ona kluczową rolę w przemyśle.
Aby ograniczyć straty przesyłowe w sieci, stosuje się zaawansowane metody kontroli, jak choćby:
- wykorzystanie dławików kompensacyjnych,
- wykorzystanie dławików odstrajających.
Inwestycja w nowoczesne zarządzanie tymi przepływami to najprostsza droga do znaczącej poprawy efektywności energetycznej całych systemów.

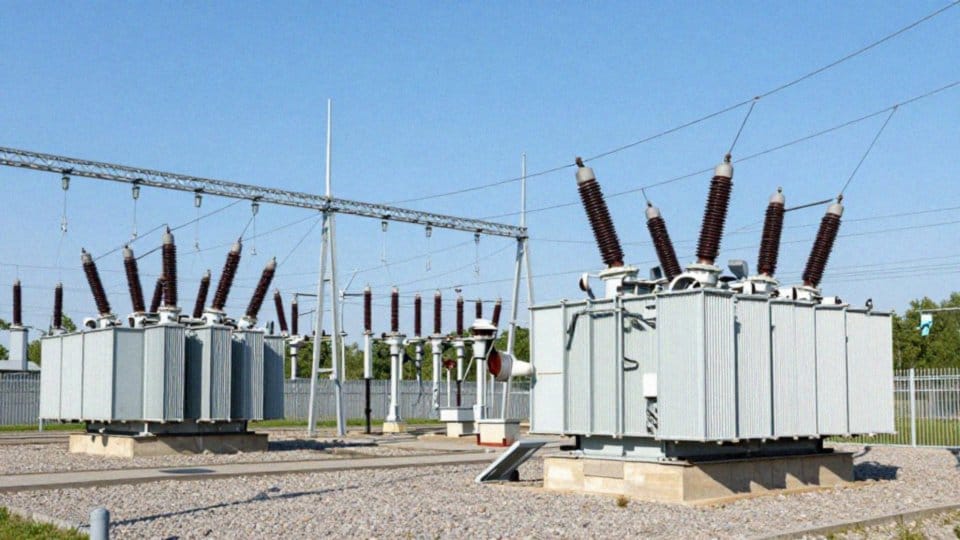

Czym różni się moc pozorna od czynnej?
Moc czynna, podawana w watach (W), to ta część energii, która realnie przekłada się na pracę urządzeń lub wydzielane ciepło. Zupełnie inaczej wygląda kwestia mocy pozornej, wyrażanej w woltoamperach (VA). Jest ona iloczynem skutecznych wartości napięcia oraz prądu i stanowi pełne odzwierciedlenie obciążenia, jakie dane urządzenie nakłada na sieć.
Relacje między mocą czynną, pozorną i bierną najlepiej ilustruje tak zwany trójkąt mocy, opisany równaniem S² = P² + Q². Kluczowym wskaźnikiem jest tutaj cos φ, czyli stosunek mocy czynnej do pozornej. To właśnie on mówi nam, jak efektywnie wykorzystujemy przesyłaną energię. Gdy ta wartość jest zbyt niska, oznacza to, że spora część prądu krąży w instalacji, nie wykonując żadnej pożytecznej roboty, co w praktyce widać jako wzrost parametru tg φ.
Sprawy dodatkowo komplikują się w nowoczesnych instalacjach z falownikami, panelami fotowoltaicznymi czy innymi odbiornikami nieliniowymi. Wprowadzają one prądy harmoniczne, które wyraźnie pogarszają jakość energii. Konsekwencją wyższej mocy pozornej są niepotrzebne straty przesyłowe w przewodach i transformatorach. Dlatego dokładna analiza proporcji między mocą czynną a pozorną to nie tylko sposób na odciążenie infrastruktury, ale przede wszystkim skuteczna metoda na uniknięcie kosztownych kar nakładanych przez operatorów sieci.
Jak mierzy się Q i jakie są jednostki?
Do precyzyjnego pomiaru mocy biernej wykorzystuje się zaawansowany sprzęt, w tym:
- analizatory jakości energii,
- specjalistyczne mierniki,
- nowoczesne liczniki wielofunkcyjne.
Urządzenia te monitorują przebiegi napięcia i prądu w czasie rzeczywistym, co pozwala na dokładne wyznaczenie składowych mocy zgodnie z wymaganiami standardu IEEE 1459-2010. W klasycznych układach sinusoidalnych wyliczenia bazują na kącie przesunięcia fazowego φ, stosując proste zależności typu Q = S * sinus φ lub odpowiednio P = Q * tangens φ. W praktyce operujemy jednostką var, choć w warunkach przemysłowych standardem jest kVAr, a rozliczenia za zużytą energię bierną prowadzi się w jednostkach kVArh.
Pomiary przeprowadzane są zarówno w prostszych obwodach jednofazowych, jak i w rozbudowanych instalacjach trójfazowych. Współczesne liczniki potrafią rejestrować konkretne kwadranty mocy, co ułatwia operatorom sieci rozróżnienie między poborem charakteru indukcyjnego a oddawaniem energii pojemnościowej. Gdy mamy do czynienia z obciążeniami nieliniowymi, typowymi dla rozbudowanej energoelektroniki, konieczne staje się rozszerzenie pomiarów o analizę harmonicznych. Pozwala to uniknąć błędów interpretacyjnych i właściwie zaklasyfikować moc nieaktywną. Zgromadzone w ten sposób dane są nie tylko podstawą do weryfikacji faktur za ponadumowny pobór, ale stanowią także fundament przy dobieraniu skutecznej strategii kompensacji.

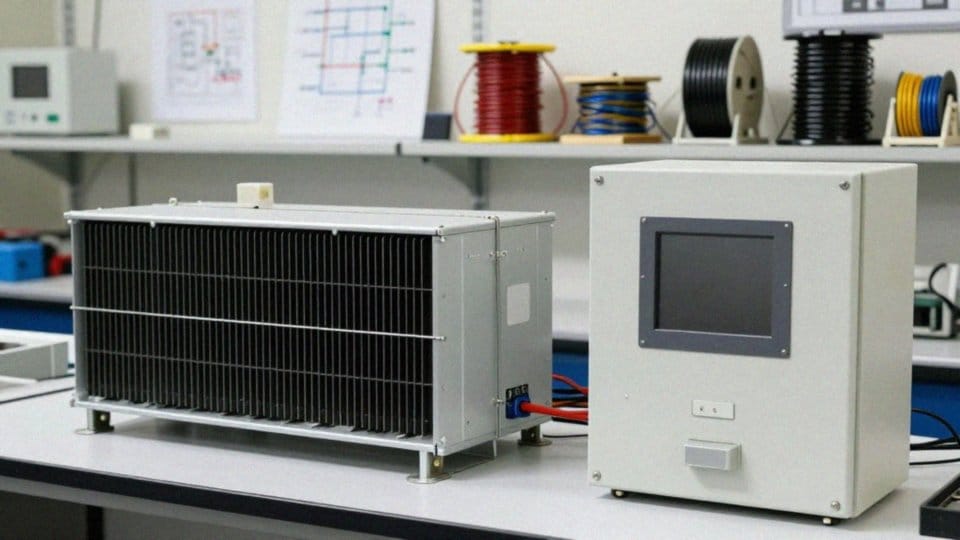

Jak kompensować moc bierną za pomocą kondensatorów?
Kompensacja mocy biernej opiera się na dostarczaniu energii bezpośrednio z lokalnych źródeł, co pozwala unikać jej poboru z zewnętrznej sieci przesyłowej. Najpopularniejszym rozwiązaniem są tu baterie kondensatorów, które dzięki ujemnej reaktancji wytwarzają moc pojemnościową. Z powodzeniem neutralizuje ona indukcyjny charakter urządzeń takich jak:
- silniki,
- liczne transformatory.
Aby proces był efektywny, automatyczne sterowniki dostosowują parametry do bieżącego zapotrzebowania, płynnie przełączając poszczególne stopnie układu. W nowoczesnych instalacjach, gdzie występują liczne zakłócenia powodowane przez falowniki fotowoltaiczne, montaż dławików odstrajających staje się niezbędny. Chronią one podzespoły przed skutkami rezonansu harmonicznych, zapobiegając przegrzaniu i przedwczesnej awarii.
Gdy mamy do czynienia z wysoce zaawansowaną elektroniką solarną, warto rozważyć aktywne kompensatory (APF), które generują prąd o precyzyjnie dobranej fazie, eliminując zbędną moc w czasie rzeczywistym. Niekiedy stosuje się również przesuwniki fazy, co pozwala na jeszcze większą kontrolę nad przepływem energii.
Skuteczna optymalizacja parametrów sieci wymaga jednak ostrożności. Należy pamiętać o stratach własnych falowników oraz wystrzegać się nadkompensacji, która mogłaby niebezpiecznie podnieść napięcie w punktach przyłączenia. Dobrze zaprojektowany system nie tylko skutecznie podnosi współczynnik cos φ, ale również minimalizuje straty w przewodach i pozwala odczuwalnie obniżyć rachunki za energię bierną, co przekłada się na realne oszczędności w rozliczeniach z dystrybutorem.
Dlaczego nadmiar mocy biernej szkodzi instalacji?
Nadmiar mocy biernej w instalacji elektrycznej powoduje wzrost natężenia prądu, co bezpośrednio przekłada się na zwiększone straty Joule’a-Lenza. Energia marnowana jest wówczas w formie ciepła wydzielanego w przewodach, stykach i uzwojeniach urządzeń, co w przypadku transformatorów skutkuje spadkiem efektywności zasilania i dodatkowym obciążeniem systemu.
Problemy potęguje obecność odbiorników nieliniowych, które wprowadzają prądy harmoniczne nakładające się na częstotliwość podstawową. Taka sytuacja nie tylko prowadzi do przegrzewania infrastruktury, ale także stwarza realne ryzyko niebezpiecznych rezonansów między kondensatorami a indukcyjnością sieci.
Sytuacja pogarsza się, gdy nadmierna moc bierna zmusza układ do przesyłu prądu o wyższej wartości skutecznej, powodując dokuczliwe spadki napięcia. Zakłócają one stabilną pracę falowników, sterowników oraz delikatnej aparatury przemysłowej, co w skrajnych przypadkach prowadzi do awarii.
Oprócz wyzwań technicznych, zarządcy sieci dystrybucyjnych nakładają dotkliwe kary finansowe za przekroczenie dopuszczalnego współczynnika tg φ. W efekcie, zaniedbania w obszarze kompensacji mocy biernej stają się zauważalnym obciążeniem dla budżetu eksploatatora instalacji.
Jak liczy się opłata za moc bierną?
Opłaty za nadmierny pobór mocy biernej trafiają na faktury od operatora sieci dystrybucyjnej, który rozlicza je na podstawie danych z liczników energii rejestrujących zużycie w jednostkach kVArh. Kluczowym wskaźnikiem jest tutaj tzw. próg darmowy, oscylujący standardowo wokół wartości tg φ ≈ 0,4. Jeśli rzeczywiste przekroczenia wykraczają poza ten limit, operator nalicza karę zgodnie ze wzorem uwzględniającym:
- cenę referencyjną energii,
- moc pobraną,
- indywidualny współczynnik zależny od typu przyłącza.
Stawki te nie są ujednolicone i różnią się w zależności od tego, czy korzystamy z niskiego, średniego, czy wysokiego napięcia. Co istotne, dostawca uważnie śledzi zarówno energię czynną, jak i bierną, traktując również nadmierne oddawanie energii przez odbiorców pojemnościowych jako podstawę do nałożenia dodatkowych opłat. Ignorowanie tych parametrów bywa kosztowne – kary mogą bowiem stanowić nawet ponad połowę wartości całego rachunku za energię. Aby uniknąć tak dotkliwych obciążeń, najlepiej zainwestować w:
- baterie kondensatorów,
- nowoczesne, aktywne systemy kompensacji mocy.
Dzięki utrzymaniu współczynnika tg φ w bezpiecznych granicach, szybko zauważymy realne oszczędności w budżecie firmy, zamieniając dotychczasowe straty na efektywne zarządzanie mediami.
