Odgromowe instalacje — co to jest i jak je prawidłowo zaprojektować?

Co to jest instalacja odgromowa i jak działa?

Instalacja odgromowa, w powszechnym użyciu nazywana piorunochronem, stanowi kompleksowy system metalowych podzespołów zaprojektowany do przejmowania i bezpiecznego odprowadzania energii wyładowań atmosferycznych wprost do gruntu. Zgodnie z wytycznymi normy PN-EN 62305, pełna ochrona obiektu wymaga integracji dwóch technologii:

• instalacji zewnętrznej,
• instalacji wewnętrznej.

Zewnętrzny układ składa się ze zwodów, przewodów odprowadzających oraz uziomów. To właśnie na zwody trafia pierwsze uderzenie pioruna, po czym energia jest sprawnie przekazywana wzdłuż elewacji do uziemień, odpowiedzialnych za rozproszenie ładunku w ziemi. Taka organizacja elementów radykalnie ogranicza prawdopodobieństwo wybuchu pożaru czy poważnych uszkodzeń konstrukcyjnych budynku. Uzupełnieniem całości jest zabezpieczenie wewnętrzne, czyli system przeciwprzepięciowy. Chroni on domową elektronikę przed nagłymi skokami napięcia, wywoływanymi przez silne pole elektromagnetyczne towarzyszące wyładowaniom. Solidnie wykonana instalacja odgromowa nie tylko eliminuje przepięcia, ale przede wszystkim daje pewność, że sprzęt elektryczny w domach oraz obiektach gospodarczych pozostanie bezpieczny nawet podczas gwałtownych burz.

Jak wygląda piorunochron? Kluczowe informacje o systemach odgromowych

Kiedy budynek wymaga instalacji odgromowej?

W Polsce kwestie montażu instalacji odgromowej reguluje Prawo budowlane oraz szereg norm technicznych. Obowiązek zabezpieczenia budynku dotyczy przede wszystkim:

• obiektów o powierzchni zabudowy przekraczającej 500 m2,
• konstrukcji wyższych niż 15 metrów,
• budynków położonych na obszarach o zwiększonym ryzyku wyładowań.

Ochrona jest niezbędna również w domach wzniesionych z materiałów łatwopalnych, w tym szczególnie z drewna, gdyż skutecznie ogranicza zagrożenie pożarowe. Najważniejszą wytyczną jest w tym przypadku norma PN-EN 62305, która nakłada obowiązek wykonania szczegółowych obliczeń wskaźnika zagrożenia. Podczas sporządzania analizy uwzględnia się:

• lokalizację budynku,
• geometrię budynku,
• bezpośrednie otoczenie,
• rodzaj pokrycia dachowego.

Jeśli wyniki audytu wykażą przekroczenie dopuszczalnych norm, montaż systemu staje się koniecznością prawną i techniczną. Projektowanie instalacji to z kolei precyzyjne wyliczenie wysokości masztów oraz dobór odpowiedniej klasy ochrony, dopasowanej do specyfiki danego obiektu. Warto pamiętać, że rezygnacja z takich zabezpieczeń w budynkach o podwyższonym ryzyku stanowi bezpośrednie zagrożenie dla życia domowników. Co więcej, brak wymaganej instalacji często skutkuje odmową wypłaty odszkodowania przez ubezpieczyciela w razie wystąpienia szkody spowodowanej wyładowaniem atmosferycznym.

Czy piorunochron przyciąga pioruny? Mity i fakty o ochronie przed burzą

Jakie elementy ma instalacja odgromowa?

Solidny system ochrony odgromowej opiera się na trzech filarach:

• układzie zwodów,
• przewodach odprowadzających,
• uziomie.

Zadaniem zwodów, montowanych zarówno pionowo, jak i poziomo na dachu czy krawędziach budynku, jest bezpośrednie przejęcie wyładowania atmosferycznego. Przechwycona energia wędruje potem wzdłuż przewodów odprowadzających prosto do uziomu. Ten ostatni – czy to fundamentowy, otokowy, czy może pionowy – odpowiada za bezpieczne rozproszenie ładunku w ziemi. O wytrzymałości całej instalacji decydują detale, w tym zaciski probiercze, które nie tylko spinają system w całość, ale też pozwalają na okresowe sprawdzanie rezystancji.

Do jej budowy fachowcy najczęściej wybierają:

• stal ocynkowaną,
• miedź,
• aluminium.

Oprócz podstawowych przewodów, w skład zestawu wchodzą różnorodne maszty oraz specjalistyczne uziemiacze. Warto pamiętać, że pełne bezpieczeństwo wymaga również ochrony wewnętrznej. Dzięki zastosowaniu szyny ekwipotencjalnej oraz połączeń wyrównawczych skutecznie niwelujemy groźne różnice potencjałów wewnątrz obiektu. Całości dopełniają odgromniki i zaawansowane zabezpieczenia przepięciowe, które chronią domową elektronikę przed nagłymi skokami napięcia. Odpowiedni dobór każdego z tych komponentów to jedyny sposób, by cieszyć się spokojem nawet podczas najbardziej gwałtownych burz.

Jak zrobić piorunochron? Praktyczny poradnik montażu

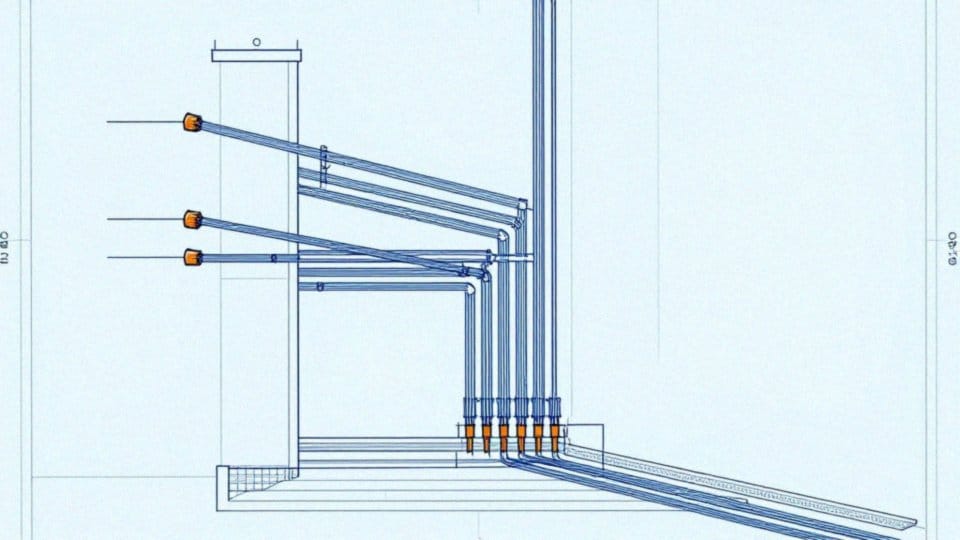

Jak zaprojektować zwody i uziomy?

Prace nad systemem ochrony odgromowej zawsze rozpoczynamy od wyliczenia wskaźnika zagrożenia piorunowego, zgodnie z wytycznymi normy PN-EN 62305. Analiza ta jest fundamentem, na którym projektant ustala odpowiedni poziom zabezpieczeń oraz precyzyjne rozmieszczenie wszystkich komponentów na obiekcie.

Klasycznym rozwiązaniem jest montaż zwodów wzdłuż krawędzi dachu, na kalenicy oraz w najwyższych punktach konstrukcji. W zależności od potrzeb, możemy tworzyć siatki zwodów poziomych na połaciach dachowych lub sięgnąć po maszty pionowe w miejscach najbardziej wyeksponowanych. Wyjątkiem są systemy aktywne ESE, które dzięki zwiększonemu promieniowi ochrony pozwalają na nieco odmienną konfigurację.

Podczas prowadzenia przewodów odprowadzających wzdłuż ścian staramy się skracać ich trasę tak, by zminimalizować ryzyko indukcji elektrycznej i niepożądanych pętli. Kolejnym krokiem, równie ważnym, jest wybór optymalnego uziemienia. W nowoczesnym budownictwie bezkonkurencyjny pozostaje uziom fundamentowy, natomiast w budynkach już istniejących sięgamy po:

• uziomy otokowe,
• pionowe sondy wbijane w grunt.

Jeśli tylko stan techniczny na to pozwala, możemy wykorzystać uziomy naturalne, pod warunkiem sprawdzenia ich ciągłości elektrycznej. Należy pamiętać o montażu zacisków probierczych, które są niezbędne do regularnej kontroli rezystancji uziemienia. Skuteczna ochrona wymaga także integracji systemu ze stabilną instalacją przeciwprzepięciową poprzez połączenia wyrównawcze. Takie podejście pozwala na wyrównanie potencjałów, co stanowi najskuteczniejszą barierę chroniącą infrastrukturę budynku przed niszczycielskimi skutkami wyładowań.

Czy instalacja odgromowa jest obowiązkowa? Przepisy i zalecenia

Jak wybrać materiały do instalacji odgromowej?

Dobór materiałów na instalację odgromową nie jest kwestią przypadku, lecz ściśle określonych norm technicznych. Przepisy te precyzyjnie definiują wymagania dotyczące:

• przewodności elektrycznej,
• odporności na korozję,
• sposobu integracji z konstrukcją obiektu.

O ostatecznych parametrach osprzętu decyduje przede wszystkim klasa ochrony odgromowej oraz przewidywane natężenie prądu piorunowego. W typowym budownictwie jednorodzinnym najczęściej sięga się po stal ocynkowaną, która stanowi kompromis między trwałością a przystępną ceną. Gdy jednak projekt wymaga podwyższonej wytrzymałości, eksperci rekomendują miedź. Ten szlachetny metal wyróżnia się nie tylko świetnym przewodnictwem, ale również wyjątkową odpornością na agresywne warunki atmosferyczne.

Z kolei lekkie aluminium idealnie sprawdza się w instalacjach dachowych, choć tutaj kluczowa jest dbałość o kompatybilność z pozostałymi komponentami systemu – zapobiega to niepożądanym reakcjom elektrochemicznym. Niezbędna jakość instalacji opiera się na solidnych elementach łączących, takich jak:

• złącza,
• uziemiacze,
• zaciski probiercze.

Inwestycja w certyfikowany osprzęt to nie tylko gwarancja dłuższego czasu eksploatacji, ale przede wszystkim bezpieczniejsza praca całego systemu. W przypadku uziomów fundamentowych priorytetem pozostaje ochrona antykorozyjna, która zapewnia pewne i wieloletnie połączenie z gruntem. Warto pamiętać, że oszczędzanie na jakości komponentów bywa złudne. Tanie zamienniki szybciej ulegają degradacji, co drastycznie zwiększa wydatki na serwis i obniża skuteczność ochrony całego budynku. Tylko precyzyjny montaż, oparty na spójnych i sprawdzonych materiałach, daje pewność, że instalacja bezawaryjnie przyjmie wyładowanie atmosferyczne, gdy zajdzie taka potrzeba.

Jak powstaje piorun? Poznaj sekrety wyładowań atmosferycznych

Czy instalacja aktywna nadaje się do domów?

Właściciele domów jednorodzinnych coraz chętniej sięgają po aktywne instalacje odgromowe typu ESE (Early Streamer Emission). Rozwiązanie to okazuje się wyjątkowo praktyczne wszędzie tam, gdzie montaż klasycznego odgromienia nastręcza zbyt wiele trudności. System opiera się na specjalistycznej głowicy, która poprzez emisję wyprzedzającą skuteczniej przechwytuje wyładowania atmosferyczne. Choć potocznie mówi się o nich jako o „laserowych piorunochronach”, technologia ta przede wszystkim pozwala zabezpieczyć rozleglejsze przestrzenie przy mniejszej liczbie masztów.

Zgodnie z obowiązującą w Polsce normą PN-EN 62305, przed montażem każdego systemu aktywnego konieczne jest rzetelne przeprowadzenie analizy ryzyka. Choć dla typowych obiektów o powierzchni dachu do 500 mkw. zazwyczaj zaleca się standardowe systemy pasywne, projektanci często rekomendują instalacje ESE ze względów estetycznych lub przy skomplikowanej bryle dachu. W takich sytuacjach wybór konkretnych komponentów musi być bardzo przemyślany – kluczowe znaczenie ma zarówno precyzja parametrów głowicy, jak i staranne rozplanowanie tras przewodów odprowadzających.

Należy pamiętać, że każda decyzja o zainstalowaniu takiego systemu powinna zostać podjęta w ścisłej współpracy z uprawnionym projektantem. Sama głowica ESE to nie wszystko – nie zastąpi ona niezbędnych zabezpieczeń przeciwprzepięciowych wewnątrz domu. Pełne bezpieczeństwo domowników oraz elektroniki osiągniemy tylko poprzez połączenie zewnętrznej ochrony aktywnej z profesjonalnie wykonaną instalacją elektryczną. Równie istotny jest wybór ekipy montażowej z odpowiednimi certyfikatami, co stanowi gwarancję, że całość będzie w pełni zgodna z surowymi wymogami bezpieczeństwa pożarowego.

Co daje piorunochron? Korzyści z instalacji odgromowej w Twoim domu

Ile kosztuje instalacja odgromowa dla domu?

Zabezpieczenie typowego domu jednorodzinnego przed piorunami to wydatek rzędu 3000–7000 złotych. Ostateczna kwota zależy od:

• wielkości dachu,
• skomplikowania bryły budynku,
• wybranej technologii.

Jeśli stawiamy na budżetowe rozwiązania, najtańszy będzie pasywny system ze stali ocynkowanej. Wybierając droższą miedź lub zaawansowane systemy aktywne, musimy liczyć się z podwyżką kosztów o 50%.

Budżet na taką instalację dzieli się na trzy główne filary:

1. Profesjonalny projekt, zgodny z normą PN-EN 62305, co stanowi wydatek rzędu 500–1200 złotych.
2. Materiały – inwestycja w wysokiej jakości aluminium lub stal ocynkowaną przekłada się na lata bezproblemowego użytkowania.
3. Robocizna, której cena zależy od charakteru prac dekarskich oraz rodzaju uziomu.

Najbardziej ekonomicznym i zarazem najskuteczniejszym wyborem jest uziom fundamentowy, wykonany jeszcze na etapie stanów surowych budynku, co pozwala zminimalizować koszty prac ziemnych. Właściciele gotowych domów muszą częściej decydować się na uziomy otokowe lub pionowe, co podraża inwestycję o 1500–3000 złotych.

Kto montuje piorunochron? Uprawnienia i koszty instalacji odgromowej

Do kosztorysu należy również dopisać wewnętrzne ograniczniki przepięć oraz przygotowanie dokumentacji technicznej wraz z pomiarami. Dokumenty te są kluczowe, jeśli w przyszłości będziemy starać się o odszkodowanie z polisy ubezpieczeniowej. Pamiętajmy również o kosztach eksploatacyjnych, takich jak regularne przeglądy wykonywane co kilka lat. Oszczędzanie na instalacji kosztem profesjonalnego projektu to często pozorna korzyść – usuwanie usterek w źle zaprojektowanym systemie bywa znacznie droższe niż solidne wykonawstwo na starcie.

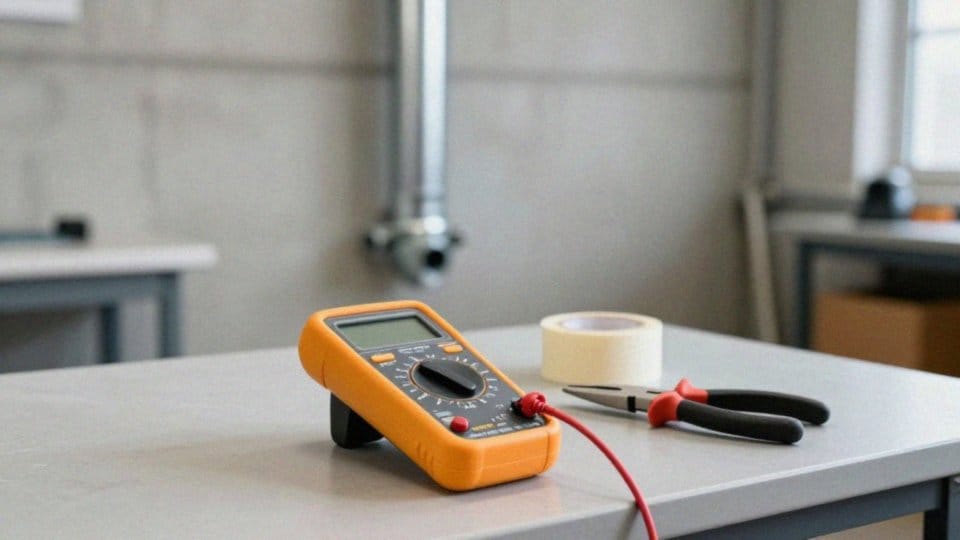

Jak często wykonywać przeglądy instalacji odgromowej?

Regularna kontrola instalacji odgromowej to fundament bezpieczeństwa każdego budynku. Zgodnie z obowiązującymi normami, standardowe obiekty powinny być poddawane przeglądom nie rzadziej niż co dwa lata. W przypadku budynków o podwyższonym ryzyku lub przy zastosowaniu mniej trwałych materiałów, częstotliwość tę należy odpowiednio zwiększyć. Warto pamiętać, aby pomiary rezystancji uziemienia przeprowadzać co najmniej raz w roku, najlepiej jeszcze przed nadejściem sezonu burzowego.

Podczas wizyty specjalista ocenia kondycję techniczną systemu, weryfikując:

• ciągłość galwaniczną nadziemnej części instalacji,
• jakość poszczególnych połączeń.

Kluczową rolę odgrywają tu zaciski probiercze, które znacząco ułatwiają rozłączenie układu i precyzyjne wykonanie niezbędnych pomiarów. Kompleksowa diagnostyka obejmuje również:

• dokładną analizę dokumentacji powykonawczej,
• oględziny zwodów i przewodów odprowadzających,
• sprawdzenie, czy osprzęt nie nosi śladów uszkodzeń mechanicznych lub korozji.

Wczesne wykrycie oznak degradacji materiałów pozwala uniknąć awarii w krytycznym momencie wyładowania. System wymaga również dodatkowej, szczegółowej inspekcji po każdym bezpośrednim uderzeniu pioruna oraz po zakończeniu większych prac remontowych na dachu. Każda z tych czynności musi znaleźć swoje odzwierciedlenie w protokole, co jest niezbędne dla zachowania ważności polisy ubezpieczeniowej budynku.

Piorunochron na domu jednorodzinnym — jak go zamontować i dlaczego jest ważny?

Stawiając na sprawdzone komponenty o wysokich parametrach, możemy nie tylko podnieść poziom ochrony przeciwprzepięciowej, ale także znacząco wydłużyć czas pomiędzy niezbędnymi naprawami.
